產品簡介

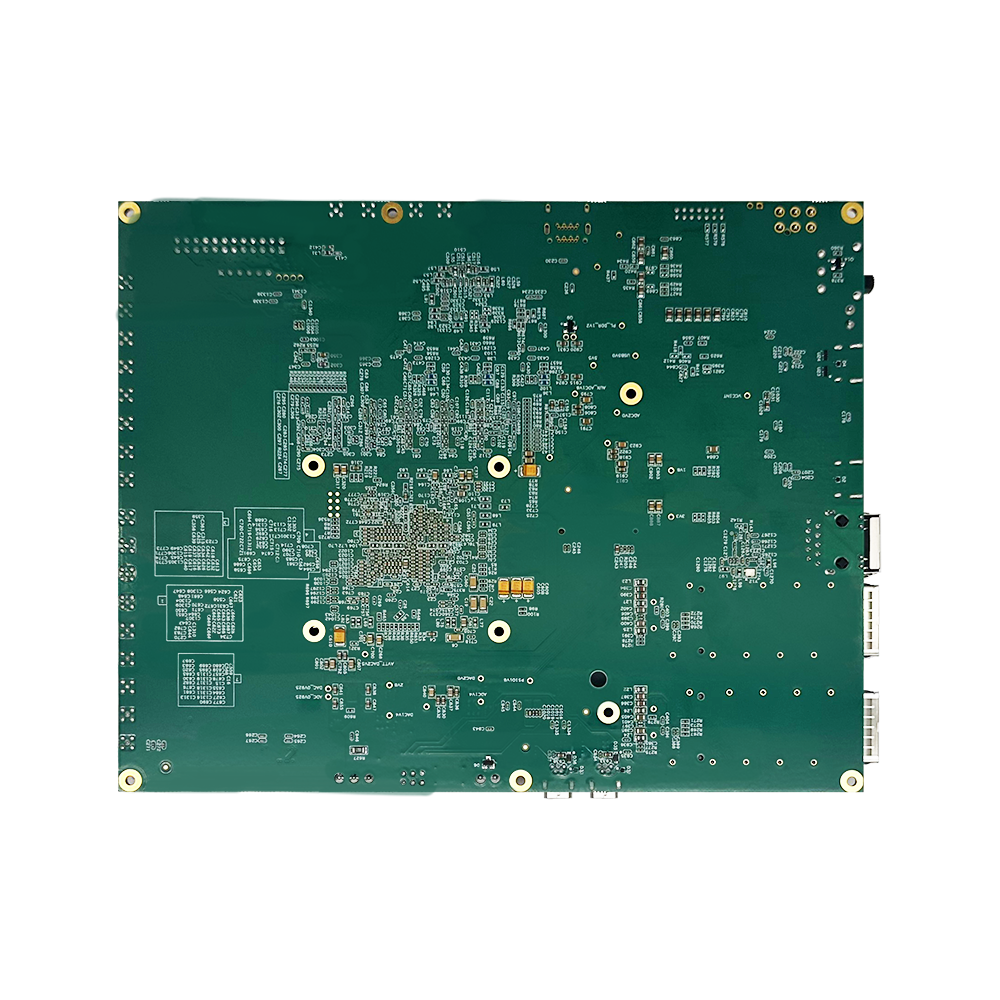

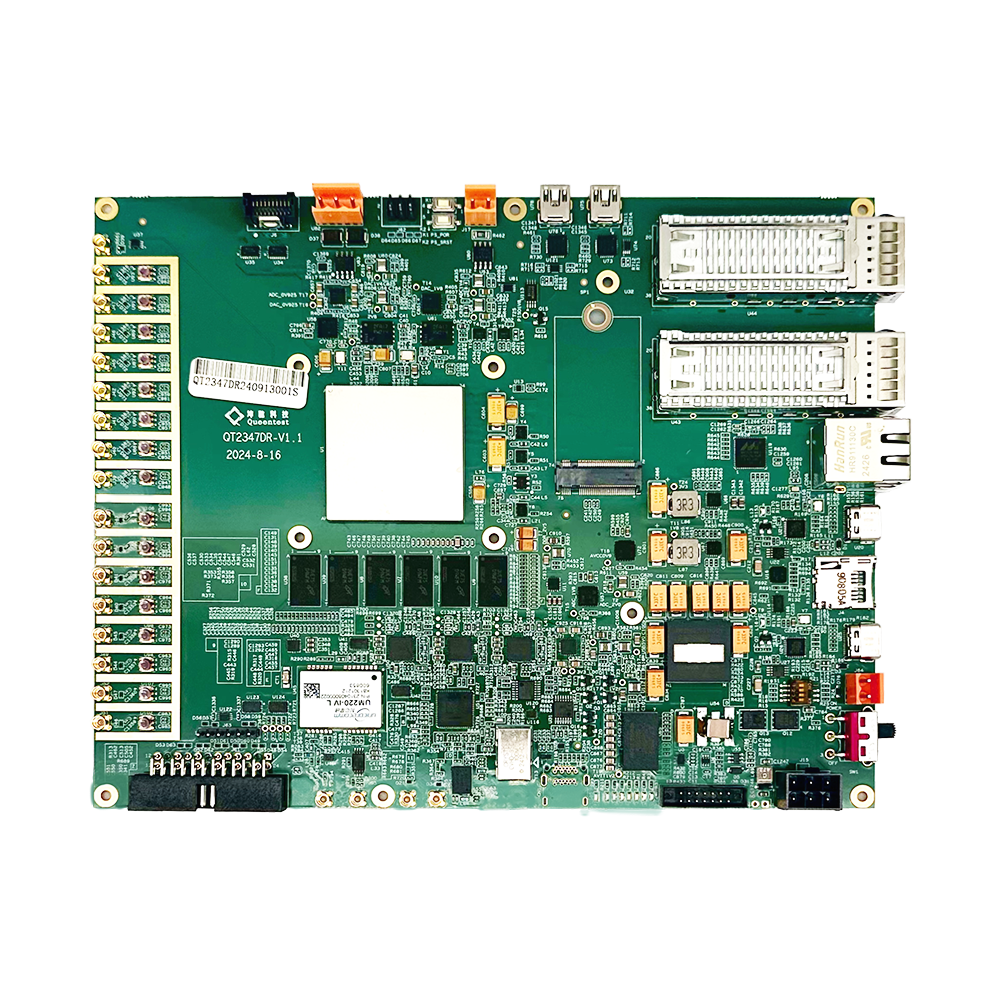

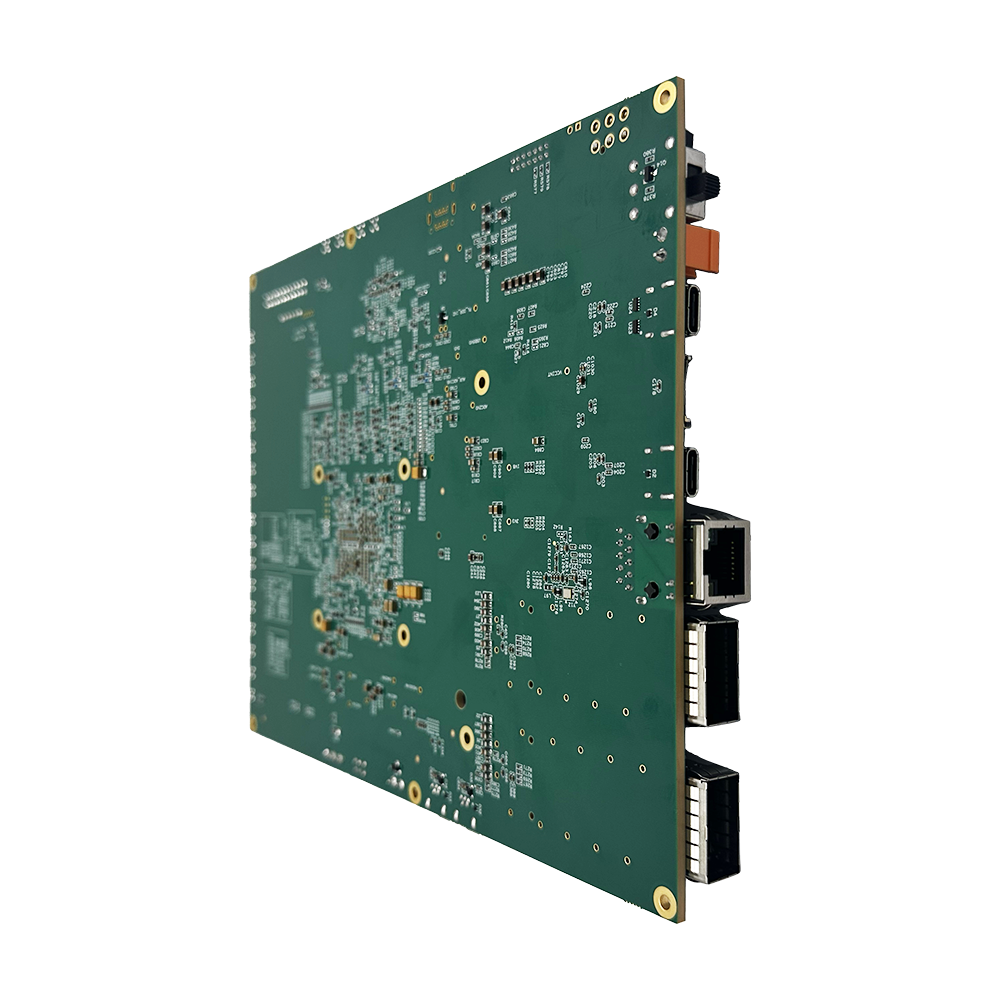

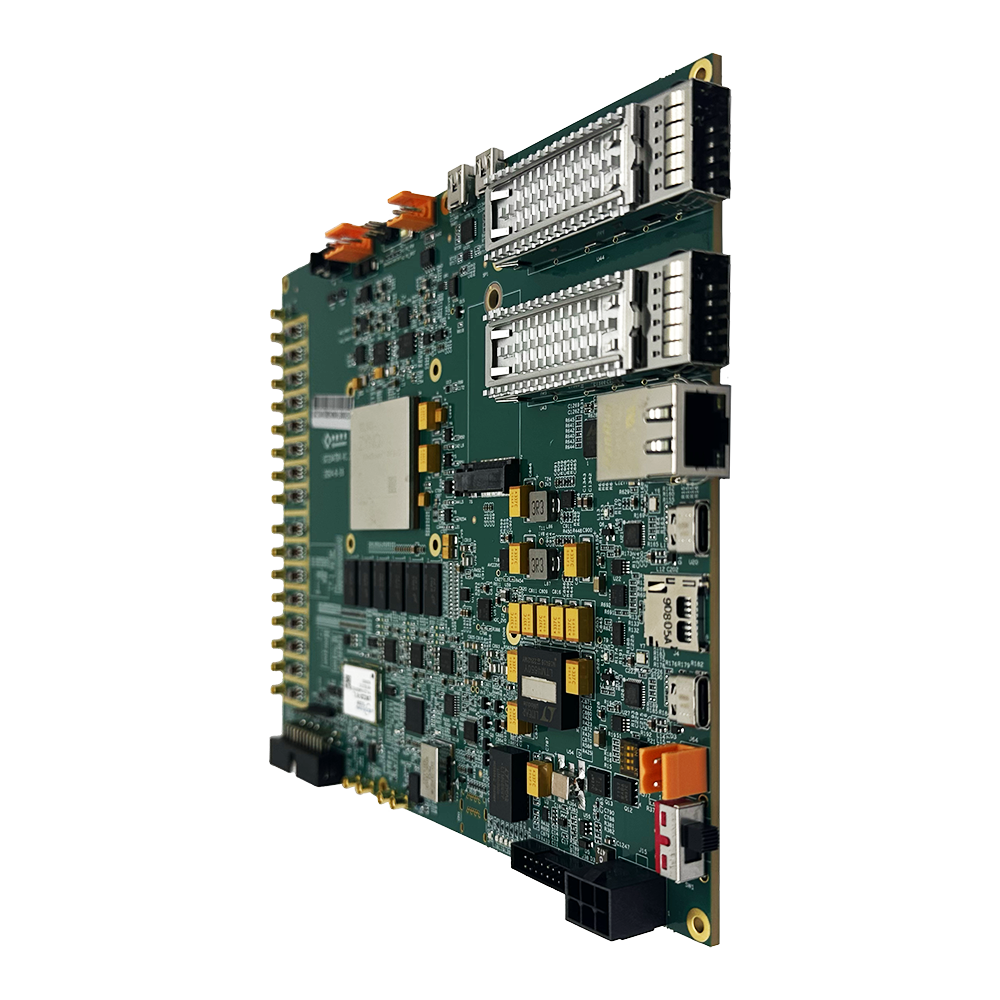

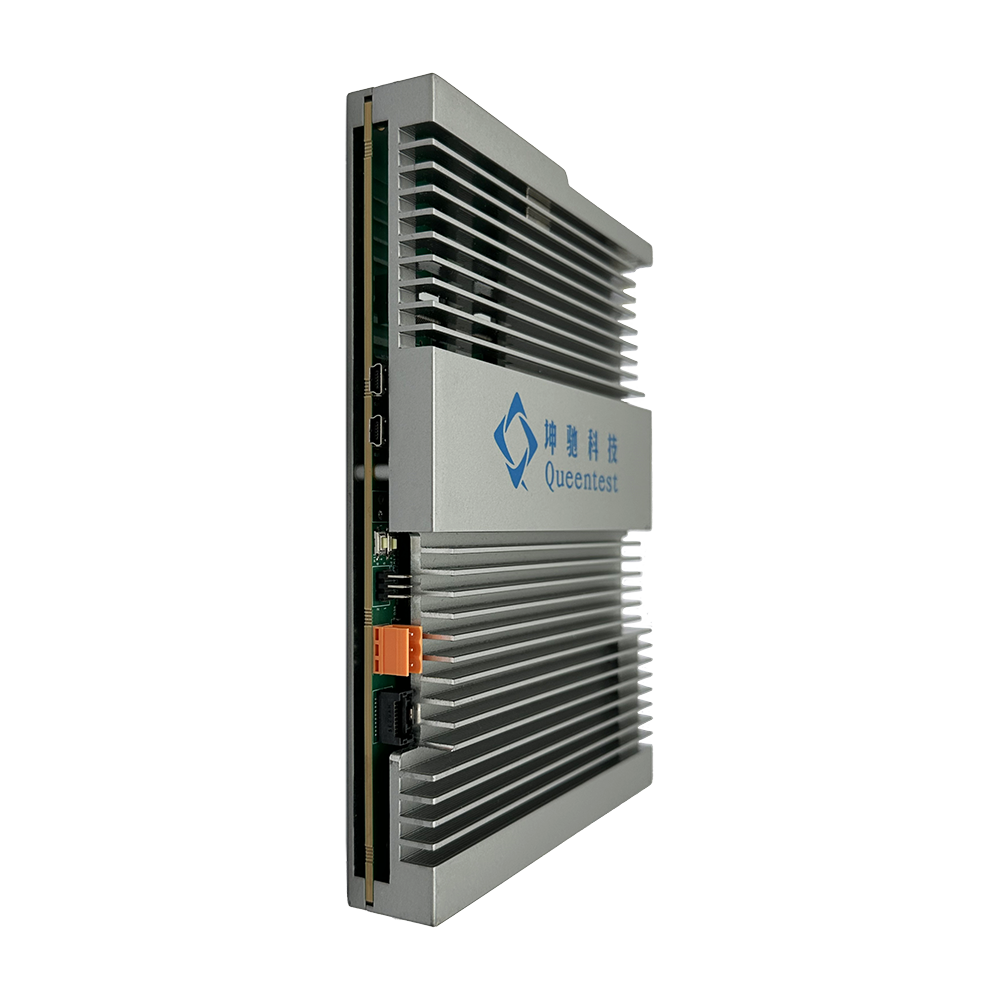

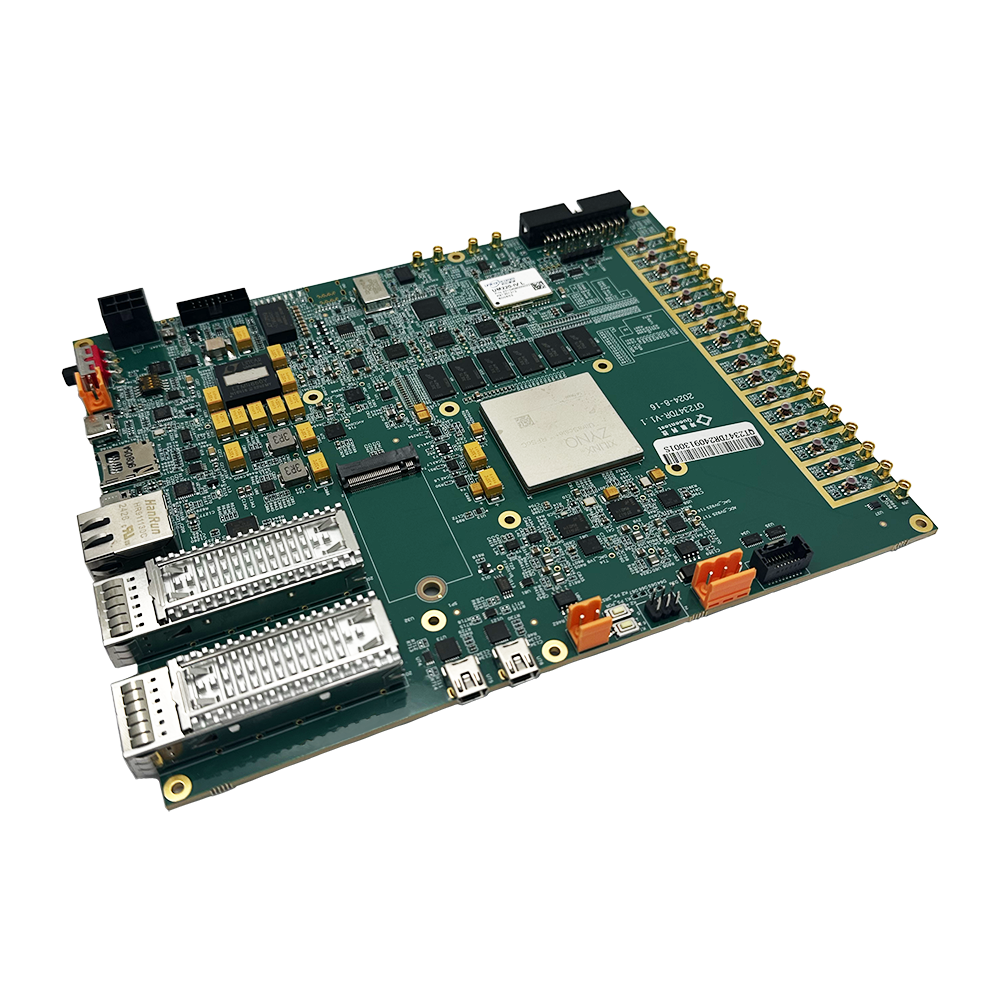

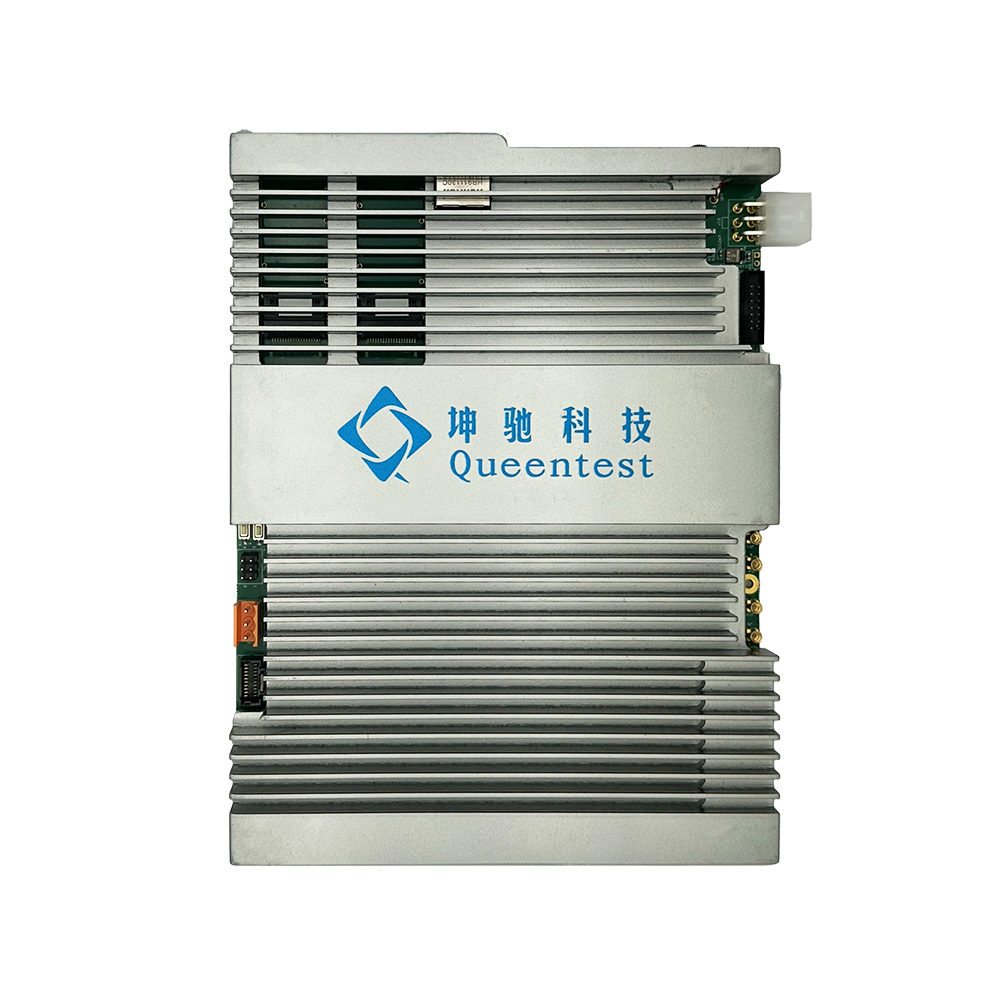

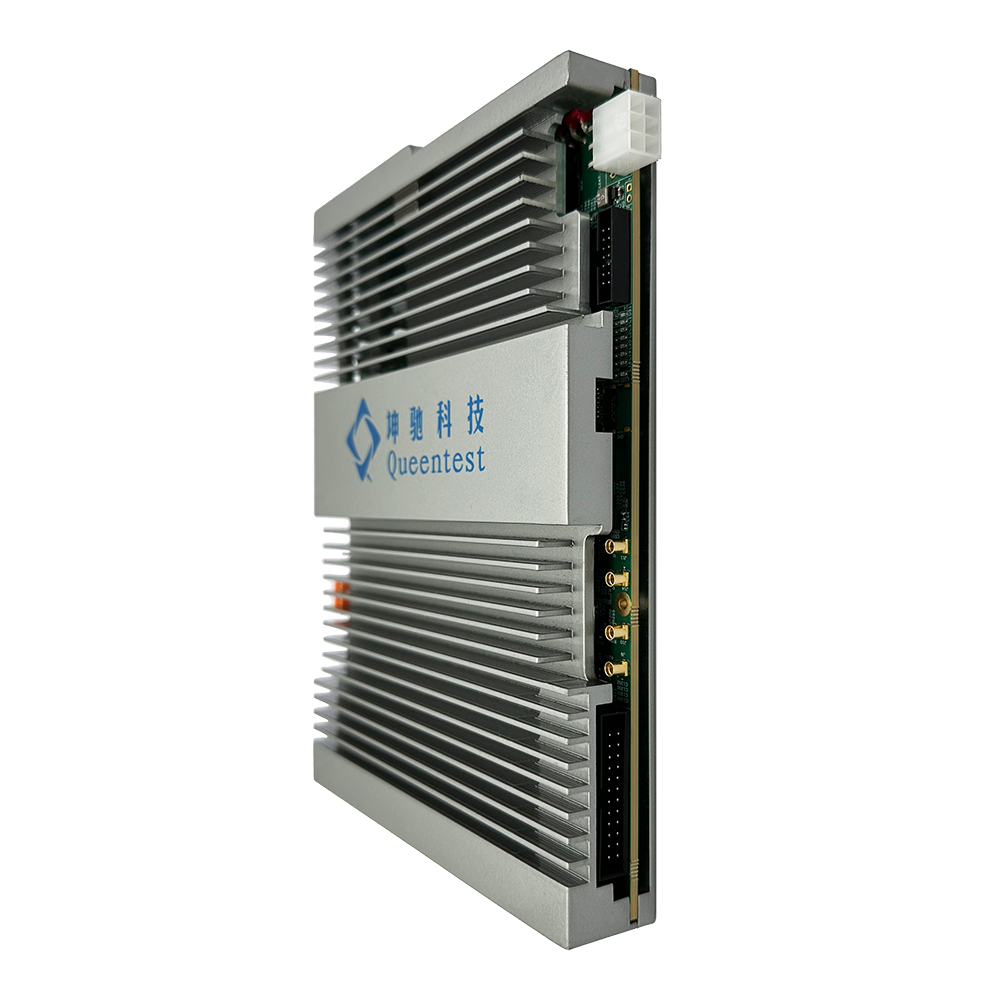

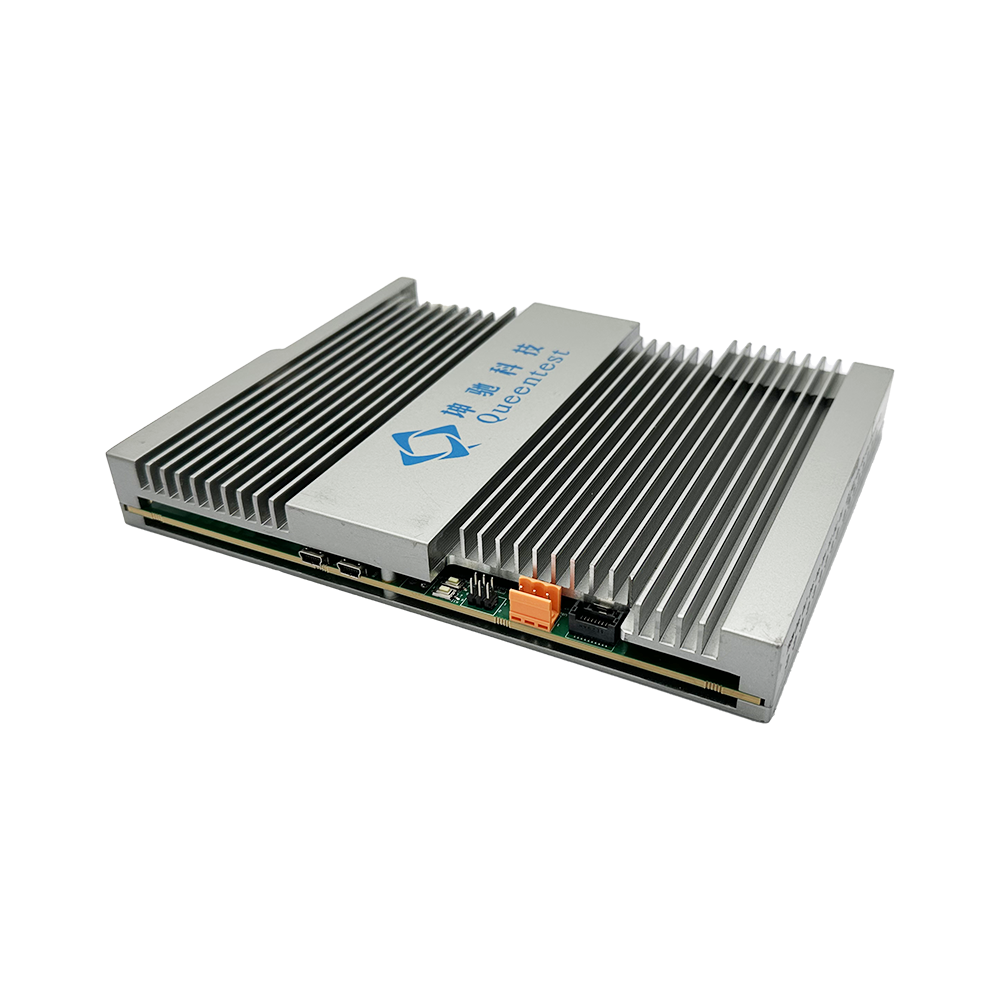

QT2347DR是一款最大可提供8路ADC接收和8路DAC發射通道的高性能板卡。板卡選用高性價比的Xilinx的Zynq UltraScale+ RFSoC系列中XCZU47DR-FFVE1156作為處理芯片,管腳可以兼容XCZU48DR-FFVE1156,主要差別在有無FEC(信道糾錯編解碼),其PS端搭配一組4顆16bit的DDR4顆粒,總?cè)萘窟_(dá)到4GB;PL端搭配一組2顆16bit的DDR4顆粒,總?cè)萘窟_(dá)到2GB。板載2個Mini USB型式的UART串口分別對應PS和PL端,1個排針式CAN 接口和1個排針式485接口。1個JTAG調試接口,1個DP視頻接口,1個千兆網口和2個Type C的USB3.0接口。板載的MMCX連接器最大可提供8路ADC接收和8路DAC發射通道;支持ADC外部差分時鐘輸入和DAC差分時鐘輸出;支持外參考時鐘、外同步和外觸發信號;支持GPS和秒脈沖PPS信號。板載2個QSFP28形式100Gb高速光纖接口,以及一個M.2型式的SATA接口,一個SD卡和一個多路GPIO對外接口。

產品特征:
• FPGA默認為Zynq UltraScale+ RFSoC系列的XCZU47DR-FFVE1156,集成數字上下變頻,插值,抽取;
• 兼容XCZU48DR-FFVE1156(支持FEC);
• 板載PS一組4顆共4GB,PL一組2顆共2GB高速DDR4存儲器;
• 板載2個256Mb/4bit的SPI Flash組配成一個8bit加載SPI Flash;
• 多種形式的通訊接口,包括JTAG、UART、CAN、485、千兆網口;
• 1個DP視頻接口和2個Type C的USB3.0接口;
• 支持最多8路ADC IN和8路DAC OUT,頻率接收范圍1M~ 6G,
發送最大頻率6 G。接收器當采用單通道模式時,最大采樣率為
5Gsps,最大接收通道為8個,正交模式時,接收通道為4個,最大采樣率為10Gsps,ADC量化位數為14位。發送器最大采樣率
為9.85Gsps,八個發送通道,量化位數為14位;
• 支持ADC外部差分時鐘輸入和DAC差分時鐘輸出;
• 支持外參考時鐘、外同步和外觸發信號;
• 支持GPS和秒脈沖PPS信號;
• 支持2個QSFP28形式100Gb高速光纖接口;
• 支持一個M.2型式的SATA接口,一個SD卡;
• 一個包含差分和單端的多路GPIO對外接口;
• 板載溫度傳感器和風扇轉速控制芯片;
• 12V獨立電源輸入接口,12V直流風扇控制接口;
• 接口指標。
模擬輸入接口
|
輸入頻率范圍
|
5M~6G
|
輸入最大功率
|
14.6dBm
|
模擬輸出接口
|
輸出頻率范圍
|
0~6G
|
輸出最大功率
|
3 dBm
|
外部參考時鐘輸入
|
輸入頻率頻率范圍
|
10M~100 M
|
輸入最大功率
|
10 dBm
|
同步接口
|
支持TTL,LVCMOS
|
通用接口
|
支持TTL,LVCMOS ,LVDS
|
秒脈沖接口
|
支持TTL,LVCMOS
|
外觸發
|
支持TTL,LVCMOS
|
GPS接口
|
SSMC
|
應用:
• 雷達、軟件無線電等
• FPGA信號處理
• 實時多算法處理的在線測試驗證
• 測試測量快速環境搭建
• 高速光纖、采集應用
