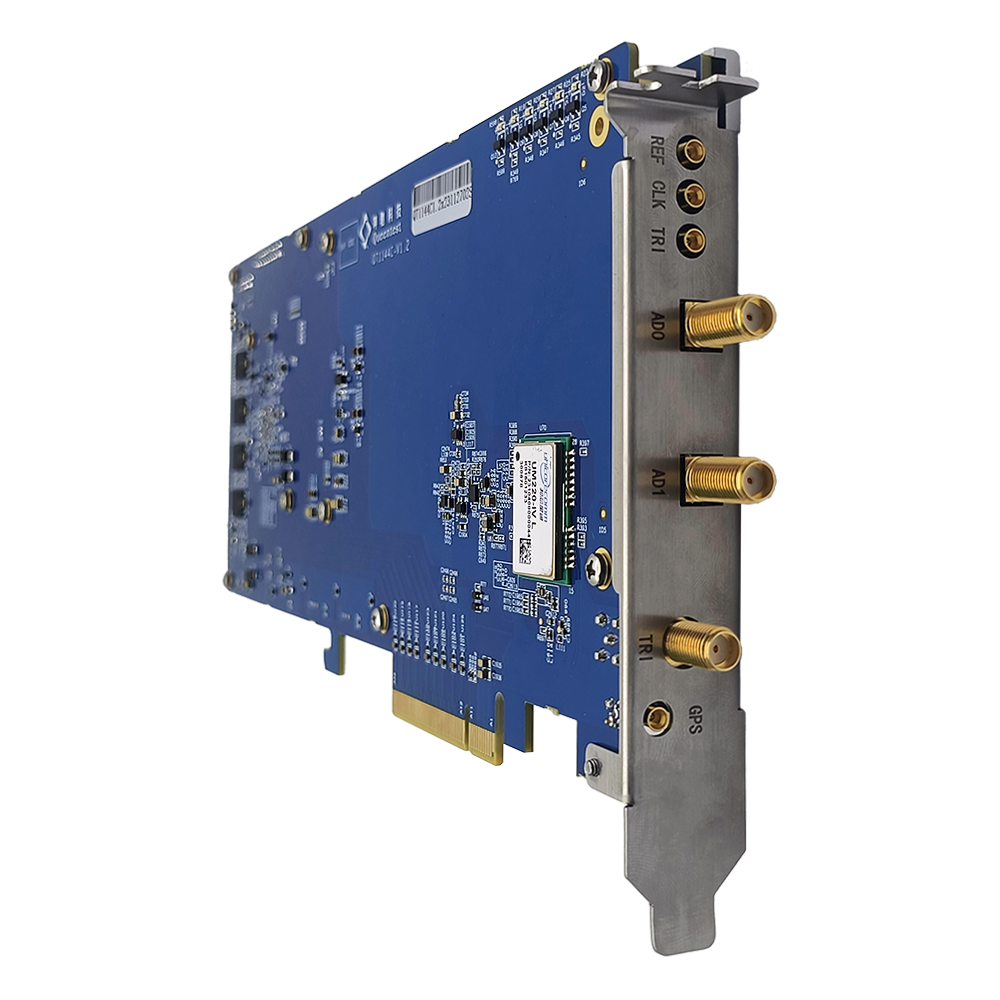

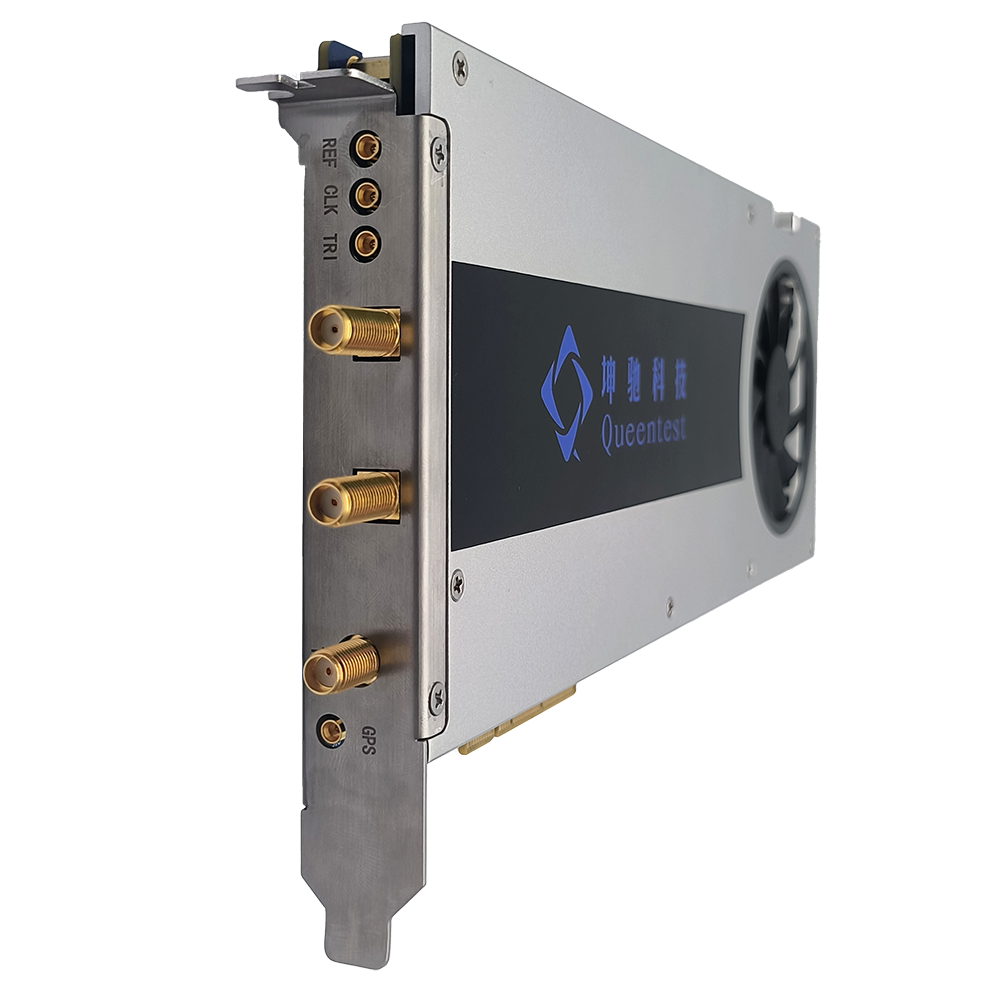

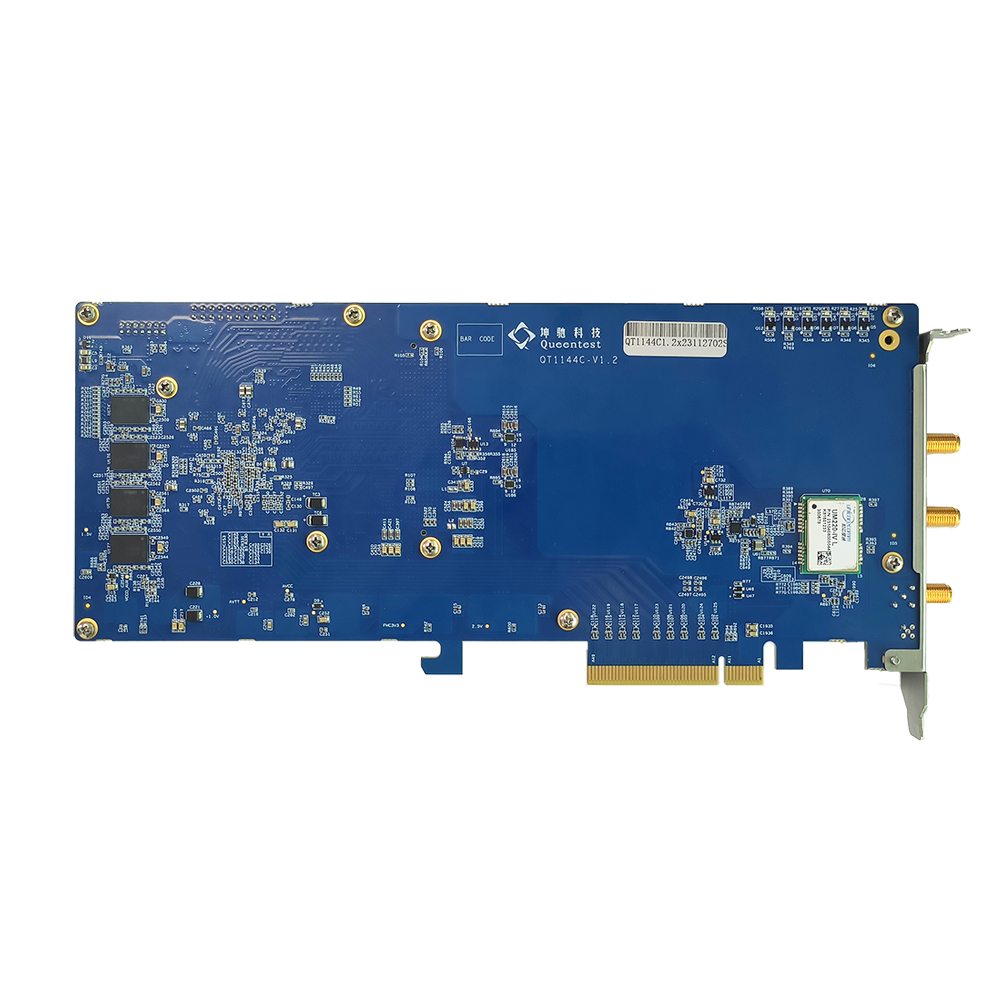

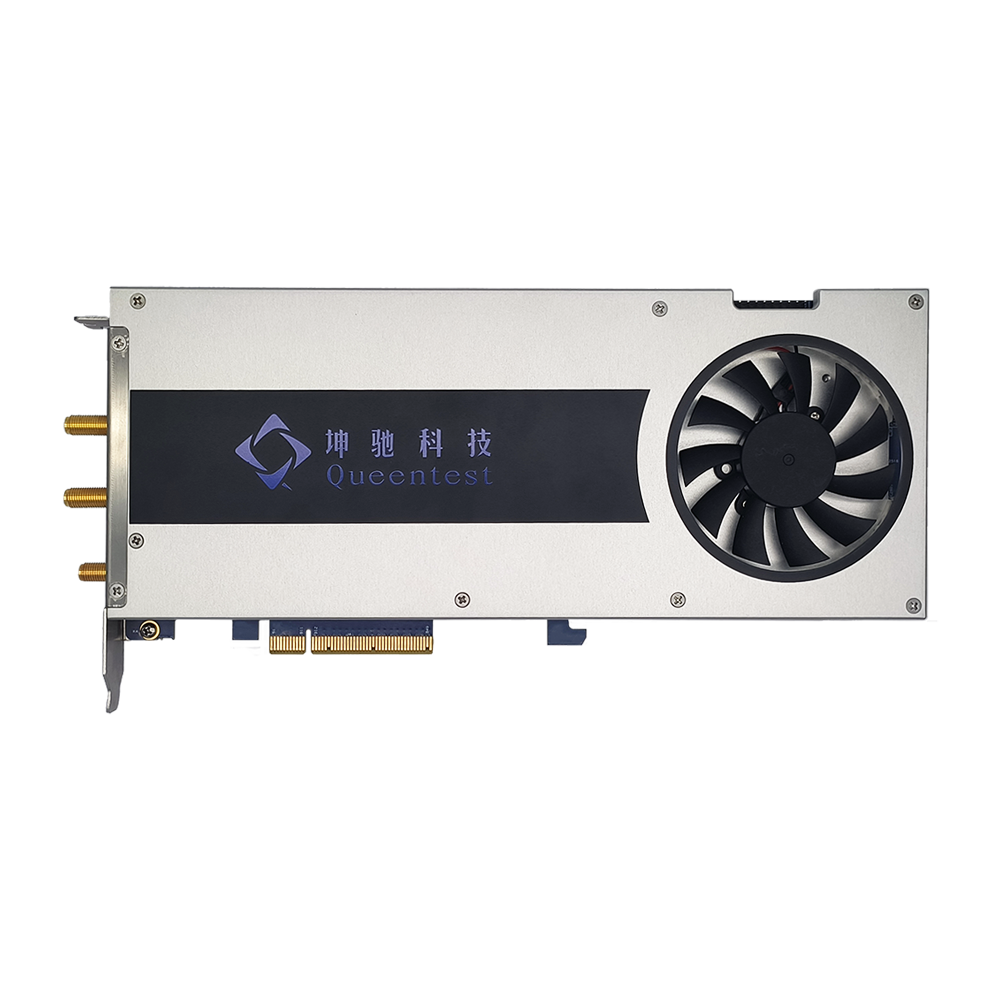

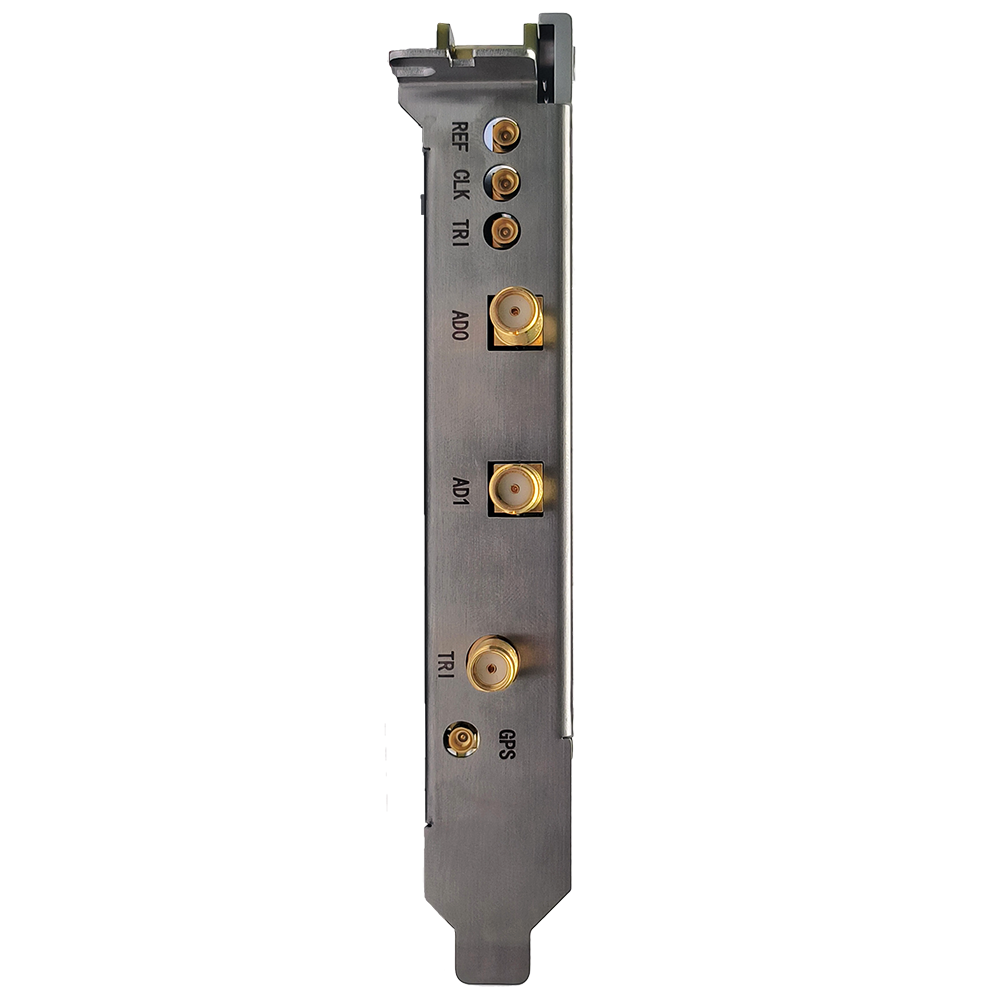

產品簡介
坤馳科技自主研發的QT1149是一款同時具備直流耦合程控放大器和支持雙極性寬帶信號輸入的高速數據采集卡。板載FPGA具備實時信號處理能力，具備8bit,雙通道1.5GS/s或單通道3GS/s高采樣率的特性，這些特性使QT1149成為飛行時間質譜、激光雷達、分布式光纖傳感等領域進行信號采集和分析的理想工具。QT1149提供快速的PCI Express 2.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，也便于嵌入進用戶系統。

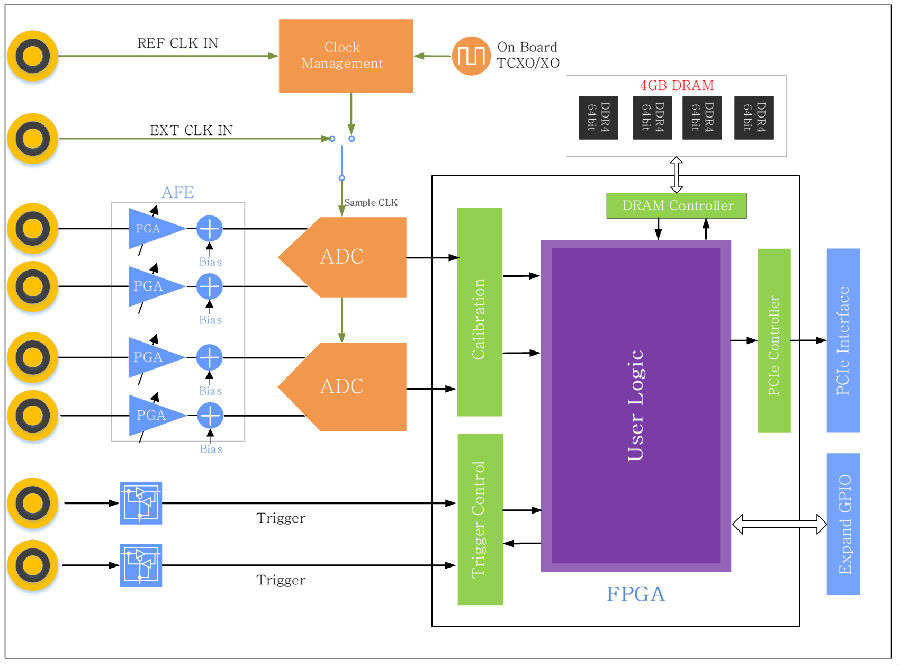

系統框圖
技術規格
—— 最大支持2通道同步采集
—— 雙通道1.5GS/s或單通道3GS/s采樣率
—— 8bit轉換精度
—— -3dB帶寬：DC～1GHz/DC～2GHz
—— 支持DC流耦合，50Ω阻抗輸入
—— 支持程序控制直流偏置電壓，調整范圍達到滿量程
—— 輸入量程檔位：±50mV、±100mV、±200mV、±500mV、±1V、±2.5V可調
—— 支持內部時鐘或外部參考時鐘輸入輸出
—— 支持軟件觸發、外部觸發、通道觸發功能
—— 支持多通道同步
—— 支持多板卡同步
—— 4GB板載內存
—— PCIe x8 Gen2數據傳輸接口，連續傳輸率≥2.8GB/s
—— FPGA定制應用，支持FPGA二次開發
應用領域
—— 各類光電應用：激光雷達、光纖傳感
—— 飛行時間質譜
—— 超聲成像/NDT
—— 雷電監測
—— 醫療成像
—— 瞬態信號采集
軟件支持
設備驅動
QT1149提供64位驅動程序。
Windows支持Windows10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。
采集控制軟件
QT Signal View是一款操作簡單、界面簡潔的數字化儀上位機軟件，用于查看、記錄和處理采集的信號。QT Signal View可以在不需要代碼編程的情況下立即開始信號采集任務。在將硬件設置以簡潔直觀的形式呈現出來的前提下，QT Signal View還具備信號采集和播放、數據處理、波形顯示、文件存儲、文件導入和導出等功能。除此之外，QT Signal View還通過快速處理計算出信號的各項指標性能，顯示在上位機軟件的信息頁面。

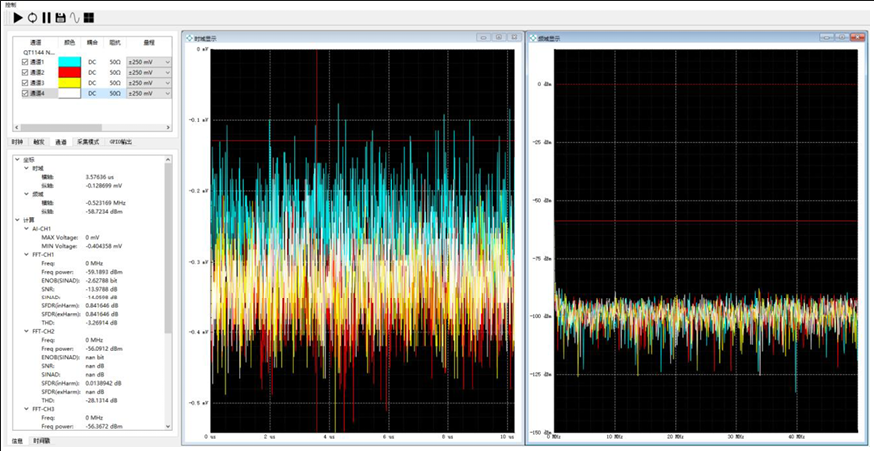

QT Signal View界面

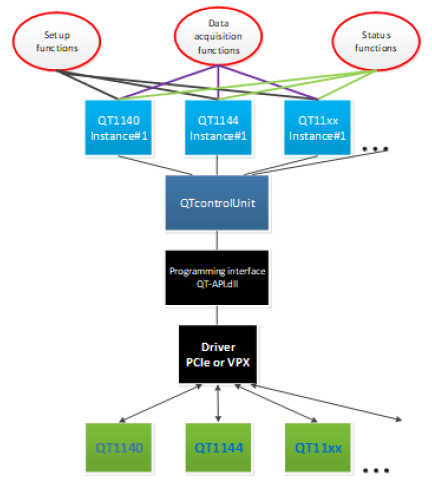

軟件開發包（SDK）
QT1149提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。
主要性能與指標
項目
|
參數
|
|
最大通道數
|
1/2
|
|
輸入接口
|
SMA Female
|
|
輸入阻抗
|
50Ω±5%
|
|
耦合方式
|
DC
|
|
輸入量程（FSR）
|
±50mV/±100mV/±250mV/±500mV/±1V/±2.5V
|
|
直流偏置范圍
|
±FSR（±滿量程）
|
|
直流偏置步長
|
53uV
|
|
抗混疊濾波器
|
5階巴特沃斯低通濾波器
|
|
低頻段截至頻率
|
DC
|
|
-3dB帶寬
|
500MHz，帶內平坦度±1.21dB
|
|
直流偏置
|
TBD
|
|
SNR（信噪比）
|
47.69 dB@10MHz
|
|
SINAD（信納比）
|
47.14 dB@10MHz
|
|
SFDR（動態范圍）
|
61.56 dB@10MHz
|
|
ENOB（有效位）
|
7.54 LSB@10MHz
|
|
THD（總諧波失真）
|
-70.53 dB@10MHz
|
客戶價值
—— 兼顧微弱信號和大動態范圍信號采集
—— 板載FPGA可定制集成實時信號處理模塊：如累加、峰值檢測、FFT、數字濾波等
—— 支持直流偏置控制，提高單、雙極性高頻脈沖信號采集精度
—— 靈活的配置方案
—— 大容量板載存儲器
—— 縮短開發時間，加快上市速度
—— 可定制開發的高級觸發功能
—— 可集成滿足OEM領域應用的實時信號處理模塊：如累加、峰值檢測、及FFT等
