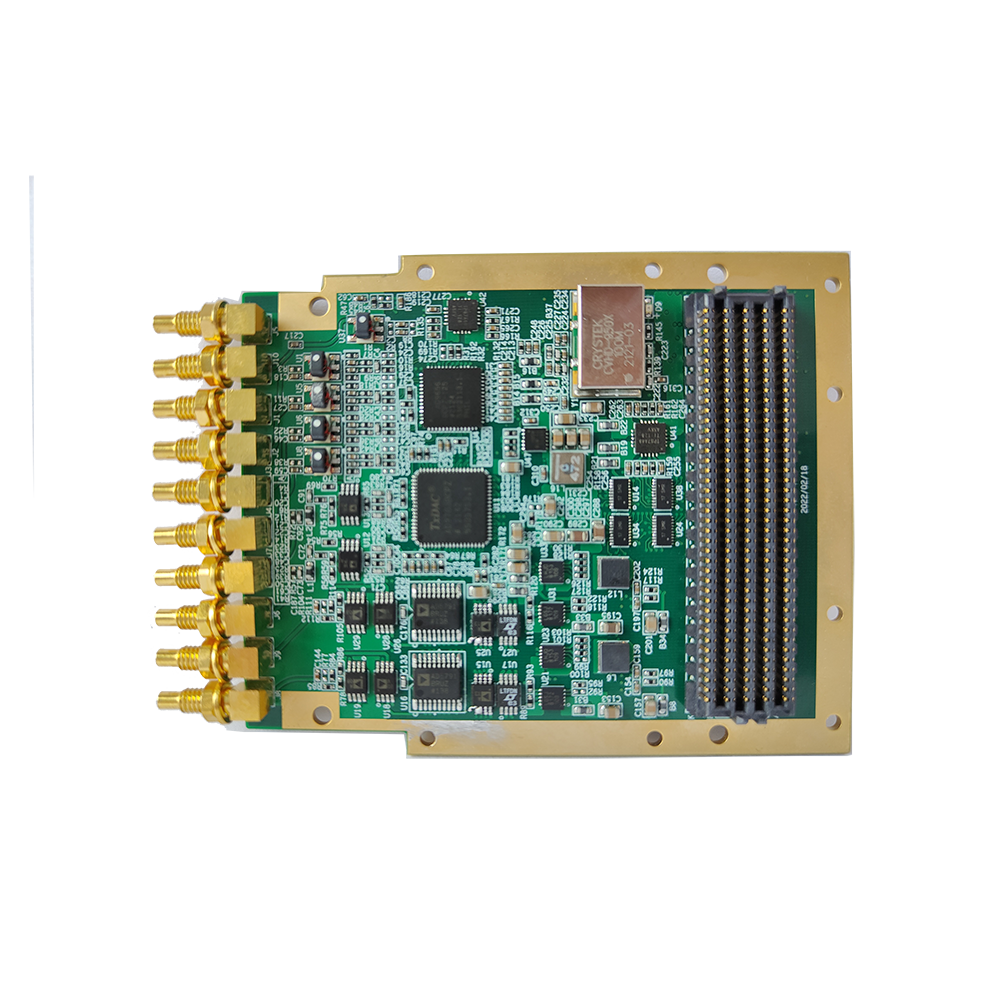

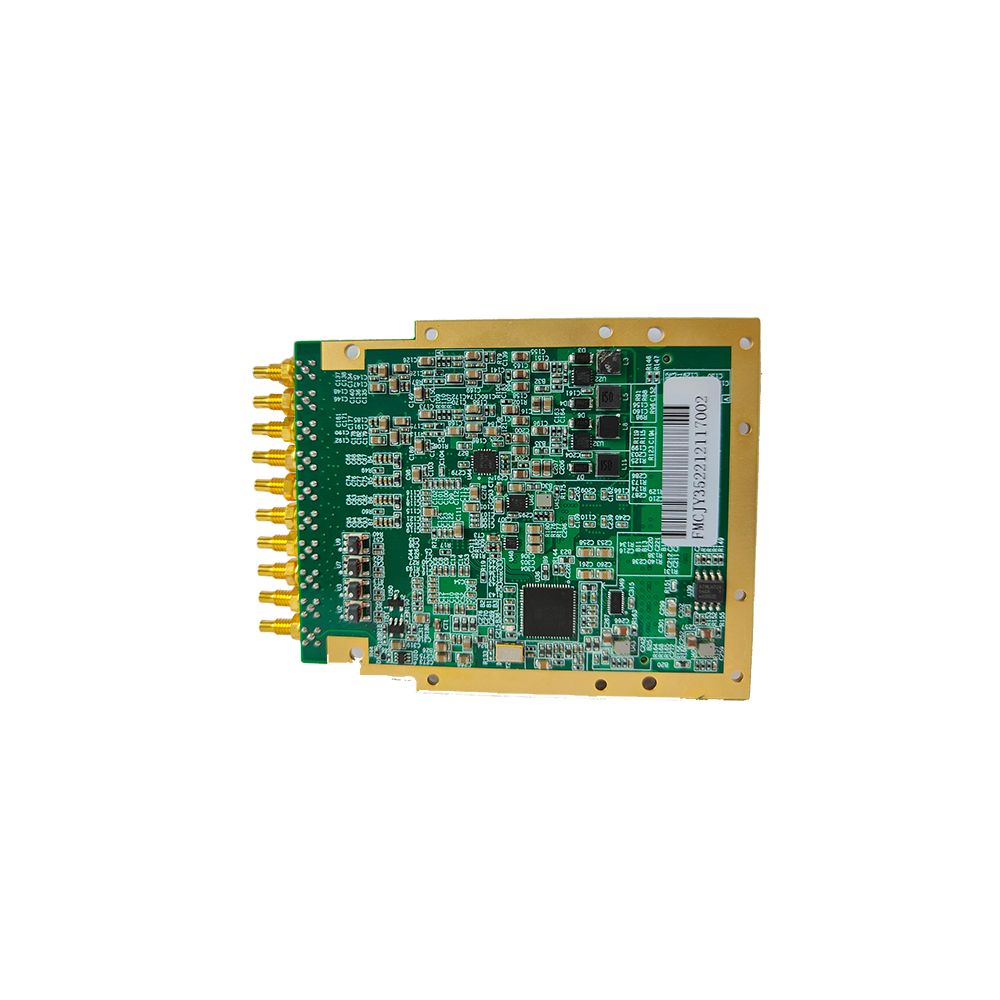

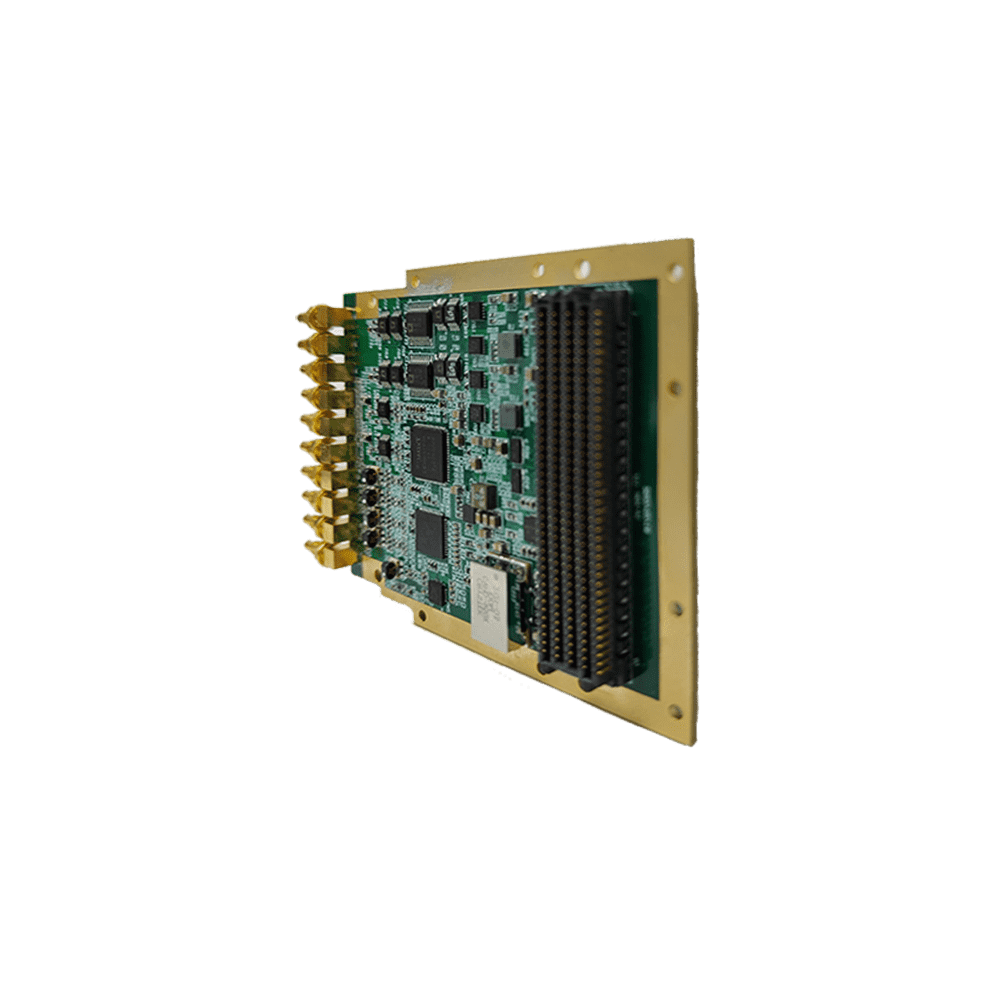

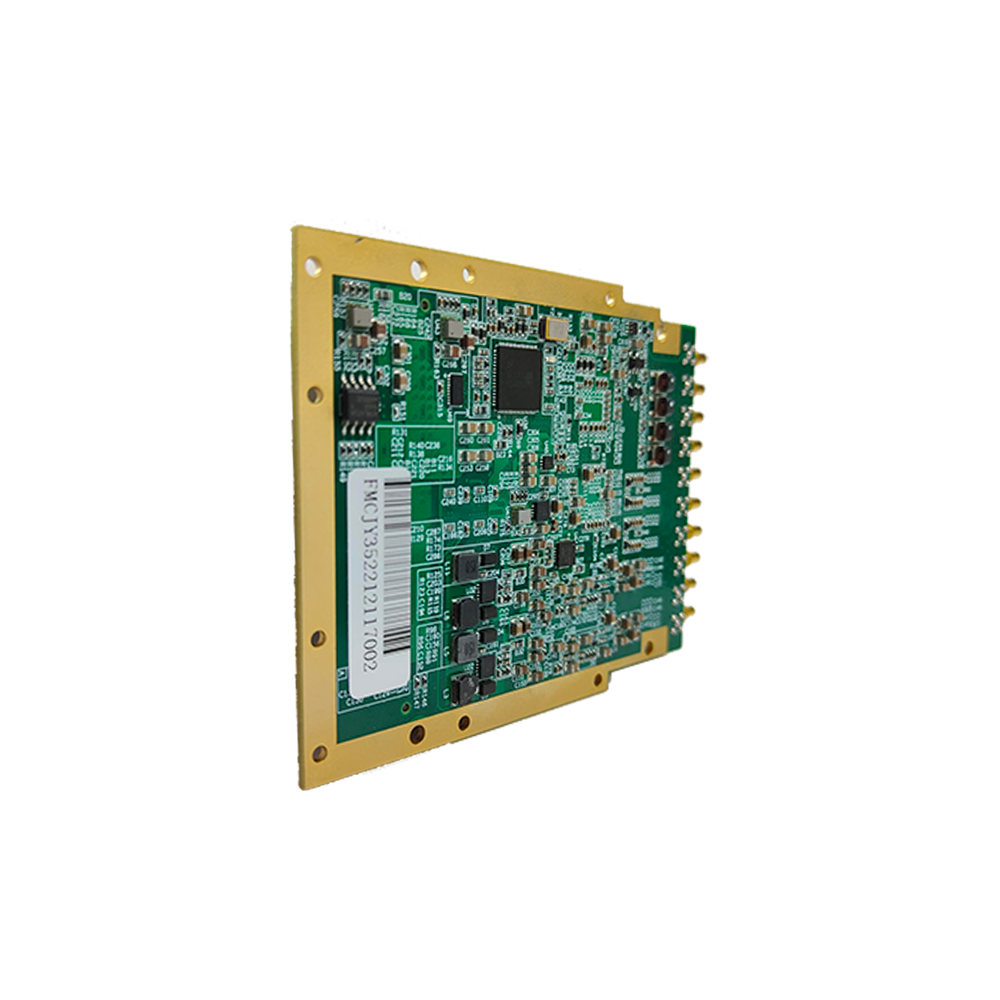

產品簡介
HGYV1是基于ADI公司的16bit-125MS/s高速模數轉換器芯片AD9656BCPZ-125和16bit-500MS/s高速數模轉換器芯片AD9783BCPZ以及20bit-1ppm精度的電壓輸出型數模轉換器芯片AD5791BRUZ而設計的標準單槽位、支持導冷結構的FMC子卡；HGYV1最大支持4通道交流耦合16bit-125MS/s的模擬輸入，2通道直流耦合16bit-500MS/s的模擬輸出以及2通道直流耦合20bit-1ppm精度的電壓輸出（采樣率大于等于1MS/s），輸入輸出阻抗均為50歐姆。
HGYV1支持外部觸發輸入或者內部觸發輸出；時鐘模式支持內部參考時鐘輸入、外部參考時鐘輸入、外部采樣時鐘輸入三種，時鐘選擇可通過控制時鐘芯片實現。
HGYV1的電氣與機械設計依據FMC標準（ANSI/VITA 57.1），支持導冷，能夠滿足用戶在特殊環境下的使用需求。

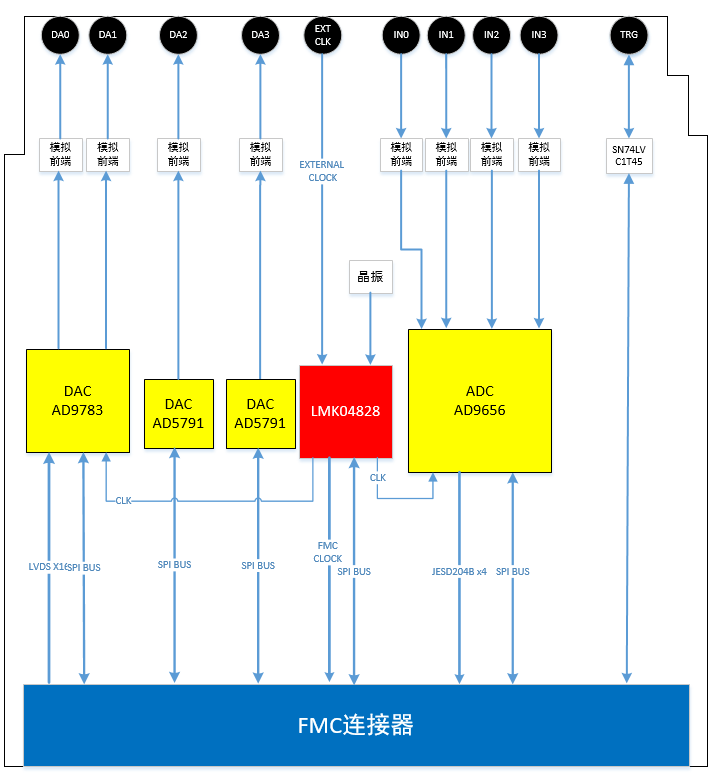

系統框圖
主要性能與指標
|
模擬輸入(AD0~AD3)
|
|
通道數量
|
4通道，交流耦合
|
|
分辨率
|
16bit
|
|
輸入幅度
|
2Vpp
|
|
輸入阻抗
|
50歐姆
|
|
連接器類型
|
SSMC
|
|
全功率帶寬
|
650MHz
|
|
性能指標
|
FADC=125Msps，FIN=9.7MHz@ -1.0 dBFS：
SNR:78dBFS；SFDR:99dBc；ENOB:12.7bits
|
|
低速DAC通道模擬輸出(DA0~DA1)
|
|
通道數量
|
2通道，直流耦合
|
|
分辨率
|
20bit
|
|
輸出精度
|
1 ppm
|
|
輸出幅度
|
±0.5V
|
|
輸出阻抗
|
50歐姆
|
|
連接器類型
|
SSMC
|
|
高速DAC通道模擬輸出(DA2~DA3)
|
|
通道數量
|
2通道，直流耦合
|
|
分辨率
|
16bit
|
|
輸出幅度
|
±1V
|
|
輸出阻抗
|
50歐姆
|
|
連接器類型
|
SSMC
|
|
性能指標
|
FDAC=500Msps，Fout=20MHz，SFDR：80dBc；
|
|
外部參考時鐘/采樣時鐘輸入（CLK）
|
|
輸入功率
|
0dBm~ +10dBm
|
|
輸入阻抗
|
50歐姆
|
|
連接器類型
|
SSMC
|
|
輸入頻率
|
參考時鐘：10MHz ~125MHz（小于20M時slew rate要足夠大）
采樣時鐘：40MHz ~125MHz
|
|
觸發輸入/輸出（TRG）
|
|
電平標準
|
LVTTL/LVCMOS
|
|
閥值
|
VIH >2.0V、VIL < 0.6V
|
|
連接器類型
|
SSMC
|
|
頻率
|
最大200MHz
|
|
ADC（AD9656BCPZ-125）輸出
|
|
輸出電平標準
|
JESD204B x4
|
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
|
低速DAC（AD5791BRUZ）輸入
|
|
LVDS數據寬度
|
SPI
|
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
|
高速DAC（AD9783BCPZ）輸入
|
|
LVDS數據寬度
|
LVDS x 16
|
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
|
時鐘模塊
|
|
內部參考時鐘類型
|
LVCMOS
|
|
參考時鐘頻率
|
10MHz（默認），可選配
|
