軟件簡介

QT Signal View 是一款操作簡單、界面簡潔的數字化儀上位機軟件，用于查看、記錄和處理采集的信號。QT Signal View 可以在不需要代碼編程的情況下立即開始信號采集任務。在將硬件設置以簡潔直觀的形式呈現出來的前提下，QT Signal View 還具備信號采集和播放、數據處理、波形顯示、文件存儲、文件導入和導出等功能。除此之外，QT Signal View 還通過快速處理計算出信號的各項指標性能，顯示在上位機軟件的信息頁面。

功能概述

主要功能描述:

信號采集播放

數據實時處理

數實時顯示

數據文件存儲

數據分析計算

波形細節查看

文件導入導出

windows 系統

Linux 系統

國產化系統平臺

二次開發支持

QT Signal View 同時提供軟件開發包，開發包中包含開發接口 API 和采集卡使用的例程，支持多種開發語言，包括 C/C++、C#、Python、matlab、Labview。用戶可以通過該軟件開發包開發特定應用場景的上位機軟件。

適用產品型號

本軟件適應于坤馳公司以下產品系列：

QT12136AC/DC

QT20350DC

QT1144、QT1148、QT1149

QT12135AC/DC

QT12131DC

QT12131A

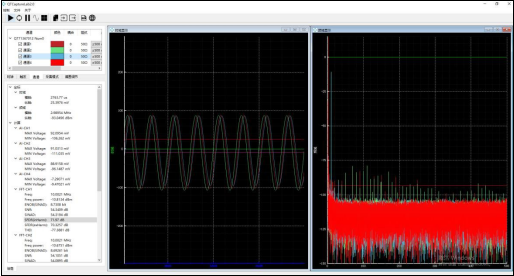

使用 QT Signal View

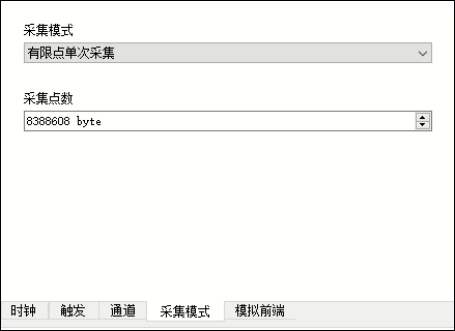

硬件設置窗口

硬件設置可以通過軟件提供的設置窗口來操作，包括時鐘模式、觸發模式、采集模式、采集點數等。

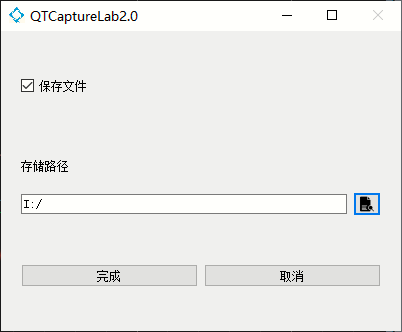

數據文件存儲

該功能是為快速的數據傳輸和存儲而設計的。QT Signal View 的顯示層和硬件控制之間做了嚴格的分離，為信號采集完整性提供了最大的性能保障。為了提高數據的后期處理效率，QT Signal View 將數據以設定的大小自動分割成多個文件。QT Signal View 支持文件以二進制格式保存，并以交織的形式保存到計算機中。數據交織存儲形式如下圖所示。

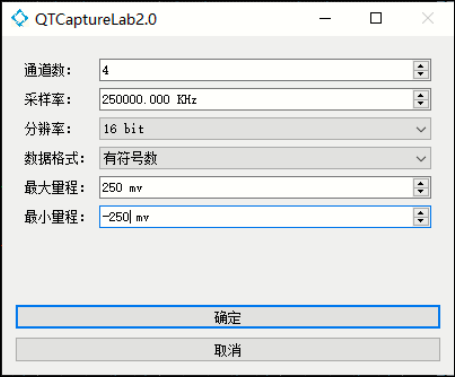

數據文件導入

QT Signal View 允許用戶通過導入功能將需要查看的數據文件導入到軟件中，設置數據文件相應的參數之后，通過顯示界面顯示數據文件的波形以便于用戶查看。并且QT Signal View 還支持用戶將數據文件做FFT 運算和信號性能指標分析。

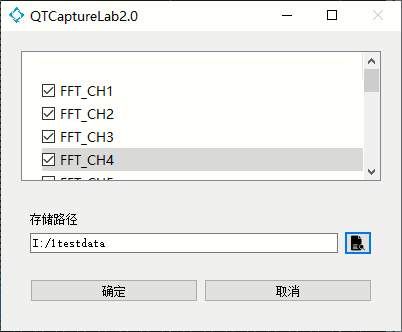

數據文件導出

QT Signal View 允許用戶通過導出功能將想要保存的 FFT 數據保存到指定的存儲路徑下。

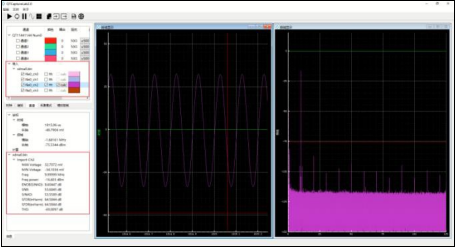

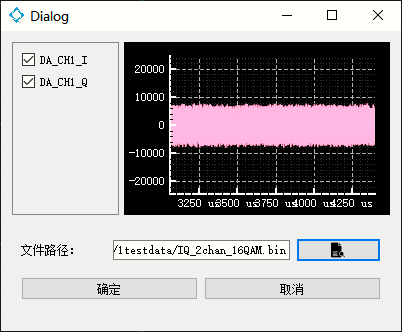

數據文件預覽

QT Signal View 允許用戶通過文件選擇的方式將需要查看或者播放的二進制數據文件導入到軟件中，并通過顯示界面顯示數據文件的波形以便于用戶查看。

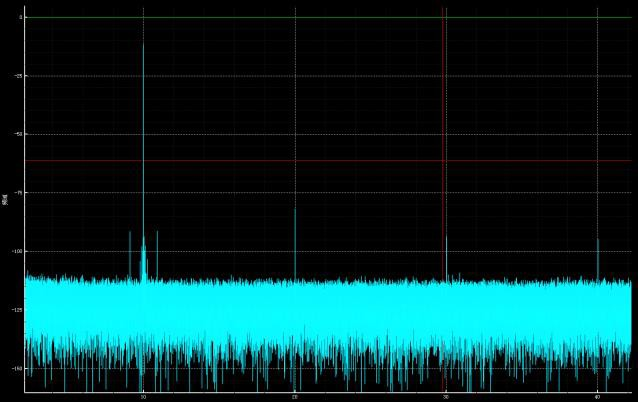

FFT 分析與顯示

在QT Signal View 中增加了 FFT 計算，提供了信號的頻域信息。FFT 信號可用于進一步的計算，如信噪比，THD，MAX 值與其他可用的。

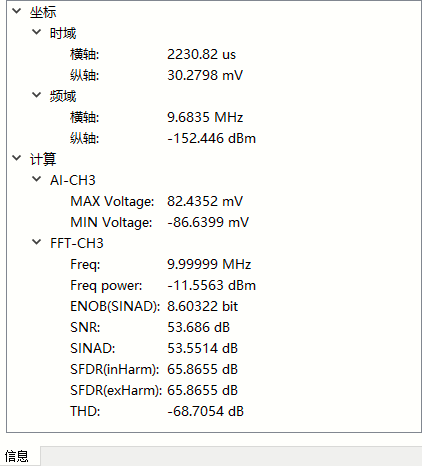

信息

QT Signal View 的信息窗口顯示了當前光標位置的橫坐標和縱坐標信息，并顯示采集后的各通道信號的最大幅度和最小幅度。通過計算得到采集卡的交流性能并顯示，包括信噪比(SNR)、無雜散動態范圍（SFDR）、總諧波失真（THD）、信納比（SINAD）、有效位數（ENOB）。
