SAR回波模擬系統
系統規格:
系統采用緊湊的PCIe架構,包括如下幾個部分:
1.PCIE DAC直接RF頻率合成信號產生模塊QT2135+QTF-257B:
l 2通道14bit 5.6GSPS同步采集模塊。
l 50歐姆AC、DC耦合,輸出滿幅度500mVpp。
l 支持IQ雙通道基帶信號輸出,模擬輸出帶寬DC~1GHz。
2.直接RF頻率合成信號產生模塊QTF-6120
l 寬帶IQ信號輸入
l 支持基帶輸入帶寬1GHz
l RF混頻模式輸出
l 帶寬2GHz~4.2GHz
l 自帶LO功能
3.高速存儲板QT-C3000:
l 500GB 存儲容量。
l 高速FLASH SSD陣列,支持大2GB/s的連續讀寫速率。
l PCIex8接口,支持DMA傳輸。
l 通過高速PCIE總線DA板連接,傳輸帶寬大于2GB/s。
4.時鐘模塊SC5506A:
l 直接驅動射頻DAC轉換時鐘。
l 輸出頻率100MHz~6GHz。
l 相位噪聲<-117dBc/Hz at 10KHz。
l 時鐘調節精度1Hz。
l 輸出功率:大13dBm。
大容量直接RF頻率合成信號產生系統實現方案:

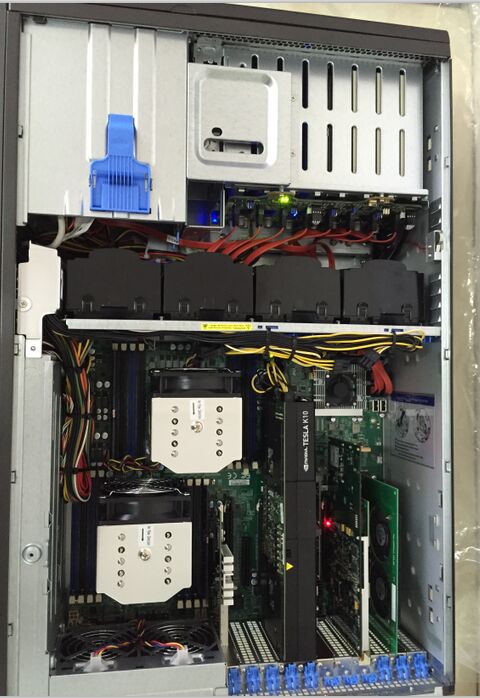

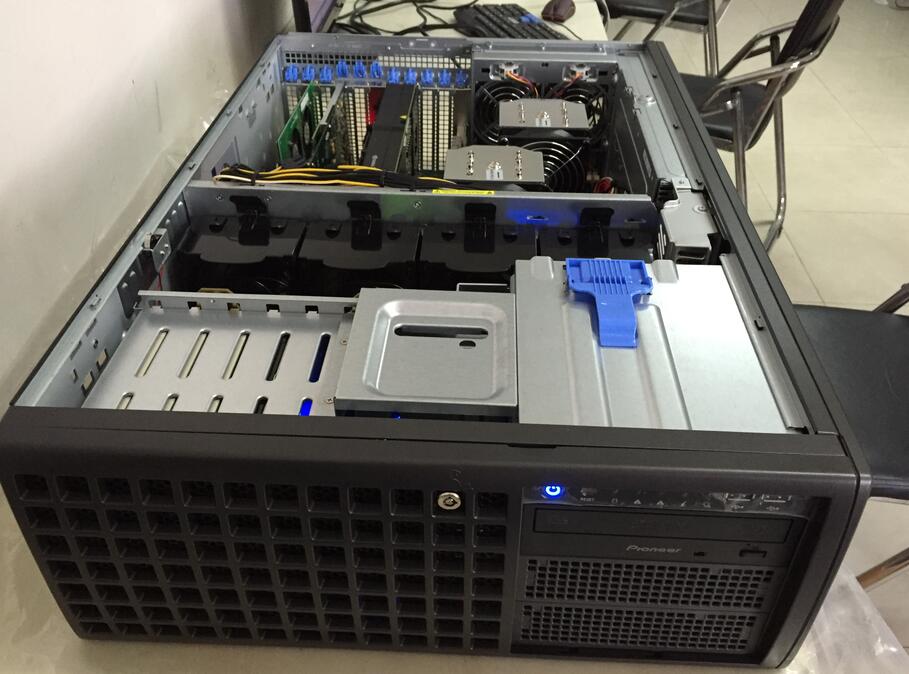

整個系統由高速DAC卡產生IQ基帶信號、帶LO功能的直接IQ調制發生模塊輸出RF信號、高速大容量SSD存儲卡用于存儲基帶信號數據以及PCe工作站組成。
寬帶基帶信號發生高速DAC卡

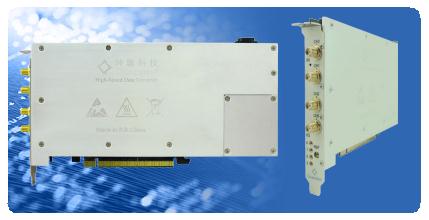

DAC模塊外觀如下:
DAC模塊原理和性能

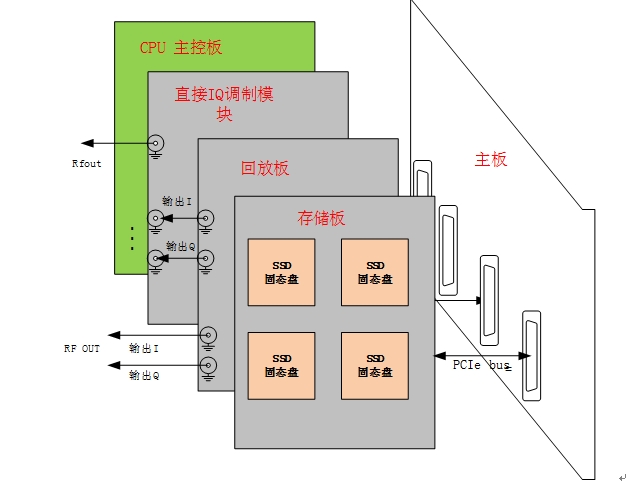

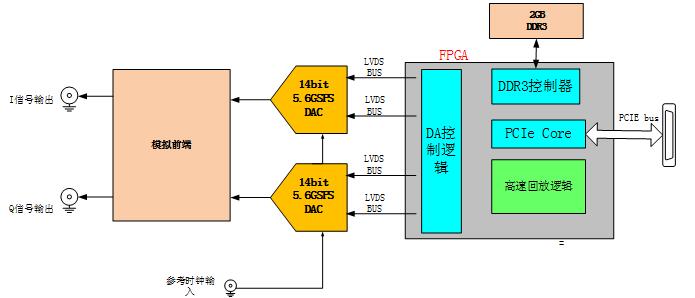

基于PCIe的DAC回放卡整體原理框圖

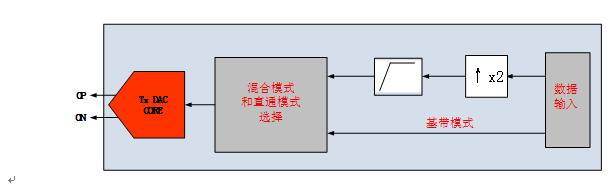

DAC工作原理圖
直接RF頻率合成DAC支持基帶模式和混合模式:
l 基帶模式,直接RF高支持LF~1GHz帶寬,大DAC更新率為2.85Gsps,可采用插值2倍輸出,及數字時鐘更新率高到5.7Gsps,減小1G內的帶寬sinc衰減;
并支持兩通道同步輸出基帶IQ信號。

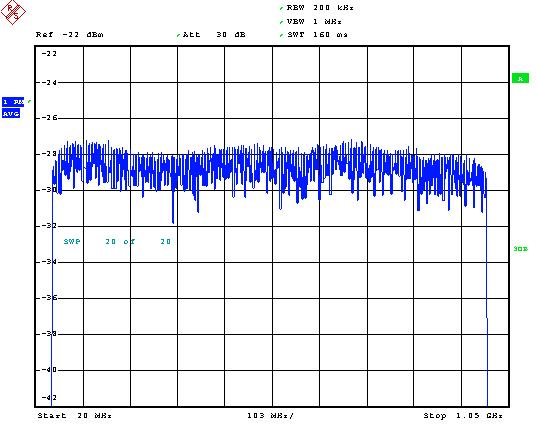

基帶模式下的帶寬測試結果:

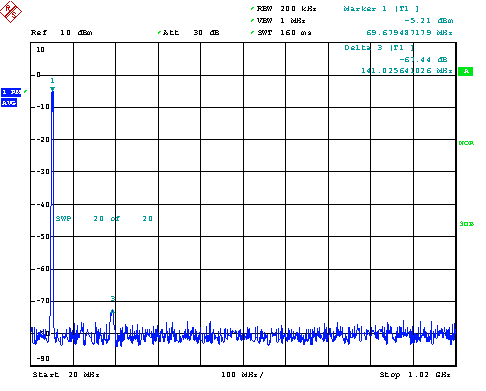

基帶模式下的SFDR測試結果:

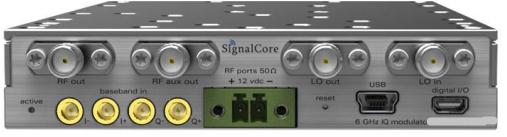

直接IQ調制模塊

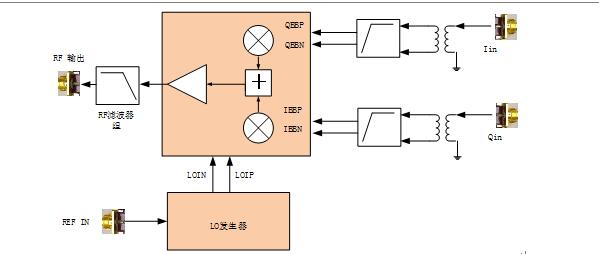

IQ混頻器原理框圖
·
混頻模式下寬帶正交調制器性能指標:
l LO輸入大頻率:6GHz。
l 基帶IQ輸入帶寬BW:DC~1GHz。
l 諧波失真:2次諧波小于-60dBc;3次諧波小于-59dBc;
RF out在3300MHz。
LO輸出指標
l 輸出頻率100MHz~6GHz。
l 相位噪聲<-117dBc/Hz at10KHz,-140dBc/Hz at 1MHz,
l 時鐘調節精度1Hz。
l 輸出功率:10dBm大。
