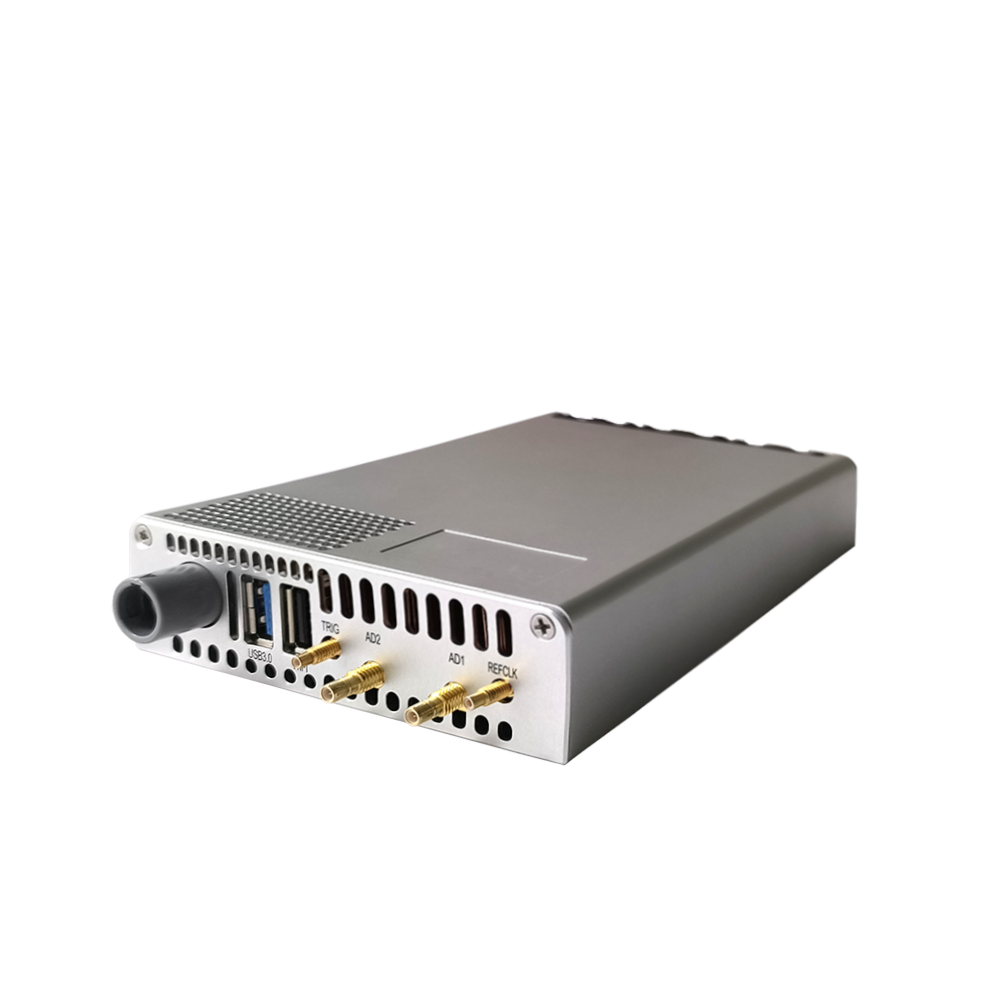

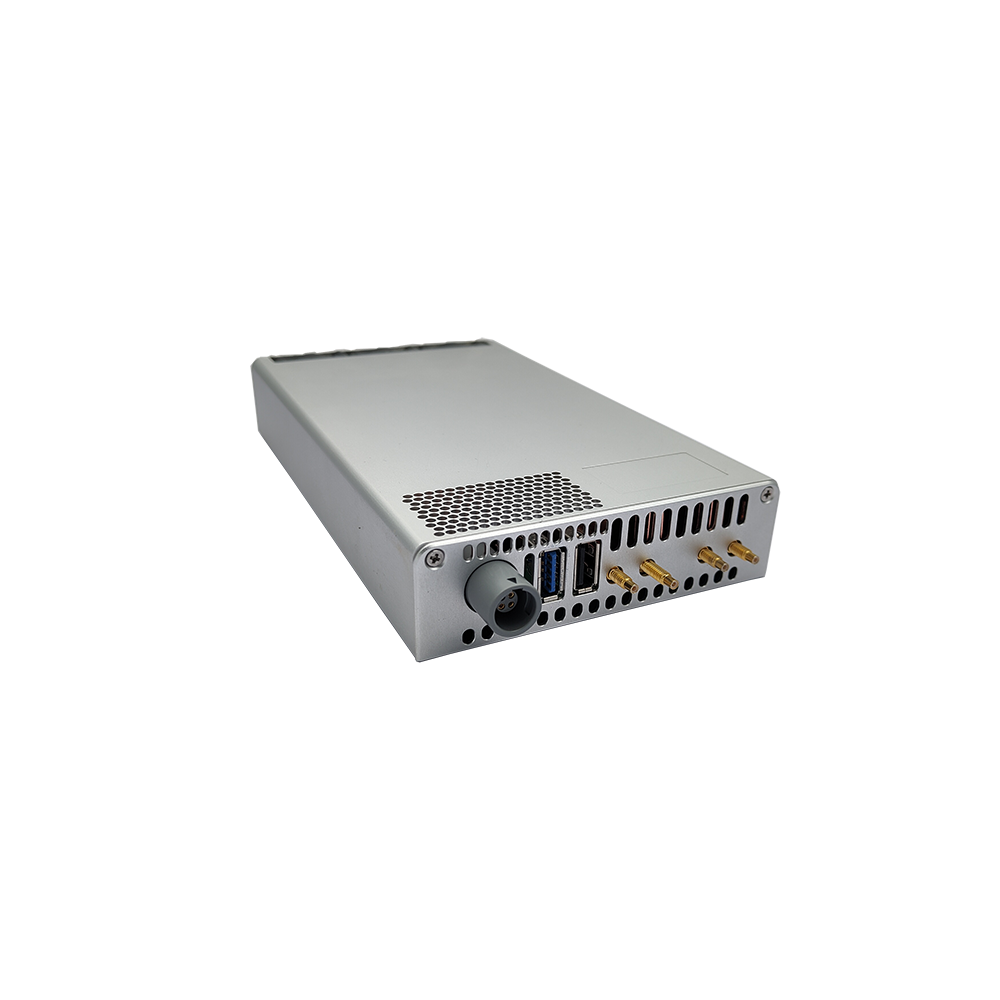

產品簡介

QT2125DC是一款高速12bit多通道USB數字化儀它具有2通道10GSa/s采樣率，模擬前端帶寬從DC到2.5GHz，板載32GB DDR4存儲，使其能夠滿足長時間的瞬態數據采集存儲。QT2125DC除數字增益控制(DGC)之外，板卡還具有靈活的外部增益控制模式，且在動態設置系統級增益方面具有極大的靈活性。射頻模擬前端具備40dB的動態調整范圍。QT2125DC提供高速USB3.0數據傳輸接口，它使其成為商業、工業、航空領域理想的產品。

系統框圖

技術規格

——12bit垂直分辨率

——2通道10GS/s采樣率

——DC到2.5GHz模擬帶寬

——50歐姆輸入阻抗

——噪聲小于1mV（RMS）

——1-1000n/div的時間檔位調節范圍

——板載32GBDDR4存儲

——支持Windows和Linux操作系統

——工作溫度5℃~+55℃

——物理尺寸170mm*110mm*30mm

應用領域

——瞬態爆炸信號

——高速脈沖信號

——激光雷達信號

客戶價值

——適應多種操作系統（包括國產化操作系統）

——上位件軟件接口易于二次開發

——可視化圖形界面

——小巧尺寸，便于攜帶與部署

——高動態范圍

軟件支持

驅動

支持 x86 架構下的 Windows 10 64 位驅動，Linux 64 位驅動。

軟件接口

支持 C/C++，MATLAB，Python，C#等語言的二次開發接口。

軟件架構

基于分層設計的思想，所有上層應用軟件都基于底層驅動接口。驅動層，包括各個設備的驅動，有 PCIe 驅動、PXIe 驅動、VPX 驅動；軟件接口層，包含各個接口函數的封裝；數據處理層包括各種工作模式下，數據處理和傳輸控制；展示層包括各種語言的界面展示；通信控制層主要包括各種通信協議的使用、控制、傳輸設置。

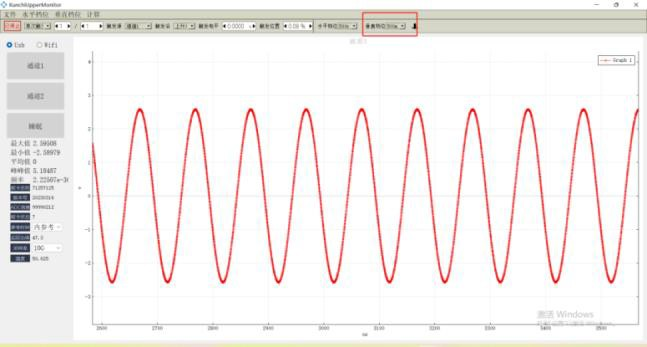

應用軟件

上位機軟件界面，界面整潔、靈活易操作， 可以顯示瀑布圖、頻譜圖。可以靈活設置示波器卡的時基，捕獲率。

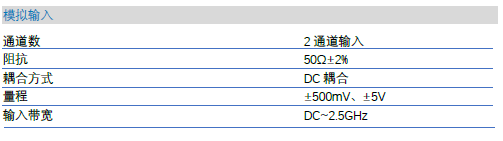

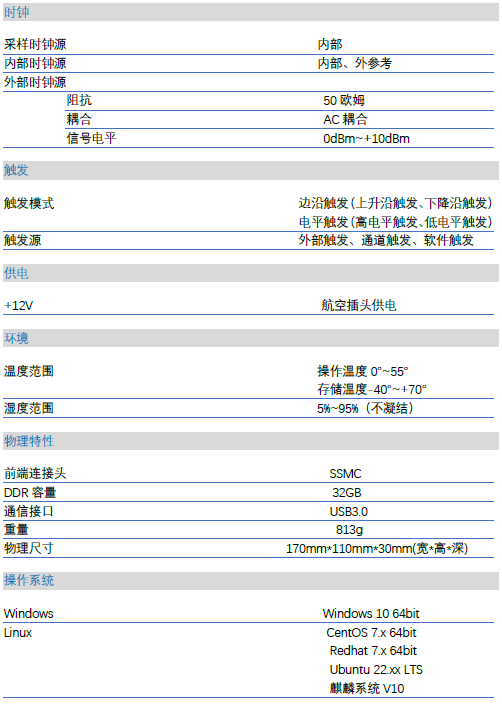

主要規格與指標
