產品簡介
QT7351是一款高分辨率、高采樣率的ADC+DACFMC子板。它同時支持4路16位250MS/s的A/D通道輸入和4路16位500MS/s的D/A通道輸出。板卡支持觸發輸入和觸發輸出；內參考、外參考、外時鐘三種時鐘方式，可通過SPI總線實現時鐘源選擇。通過參考時鐘可實現多個板卡的同步。
QT7351板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。因為LPC形式的FMC連接器不具有HA和HB兩組BANK以及吉比特接口信號引腳DP。如果載板為LPC連接器的話，只能支持ADC功能，無法支持DAC功能。前面板I/O裝配11個SSMC同軸連接器。QT7351設計了風冷和導冷版本，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

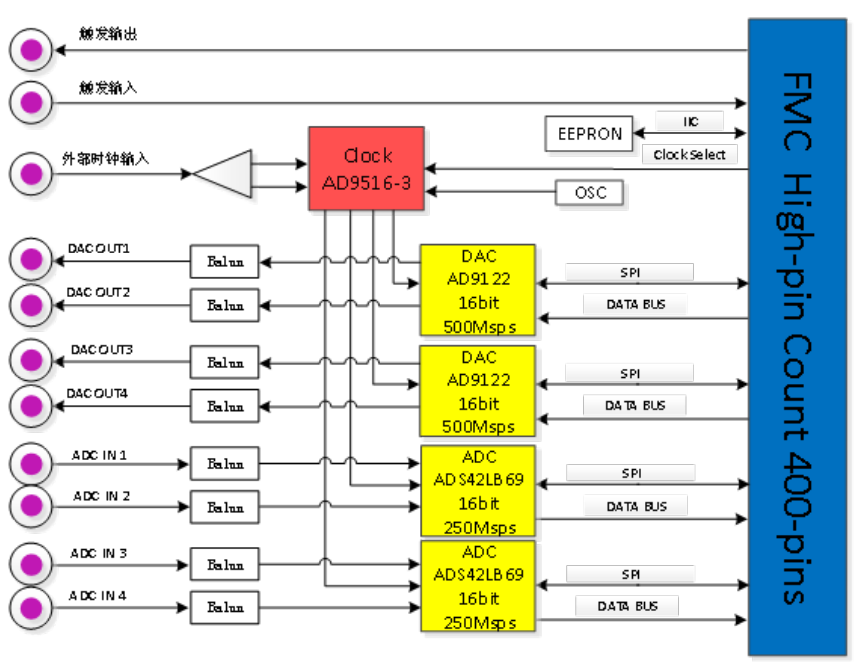

系統框圖
