產品簡介
QT7350DC是一款較高帶寬、高分辨率的中頻數據采集與信號發生子卡，它主要應用于軟件無線電、信號收發等系統中。它集成了兩路250MS/s的16位同步采集通道和兩路500MS/s（插值可到1GS/s）的16位數模轉換通道。它提供外部時鐘輸入接口，以及外部觸發輸入和內部觸發輸出接口，可實現多卡同步采集。符合ANSI/VITA 57.1-2008 FMC標準，可搭載于FMC通用載板上使用，如Xilinx VC706，KC705等，及坤馳QT7010，QT7011，QT7020等通用FPGA載板。

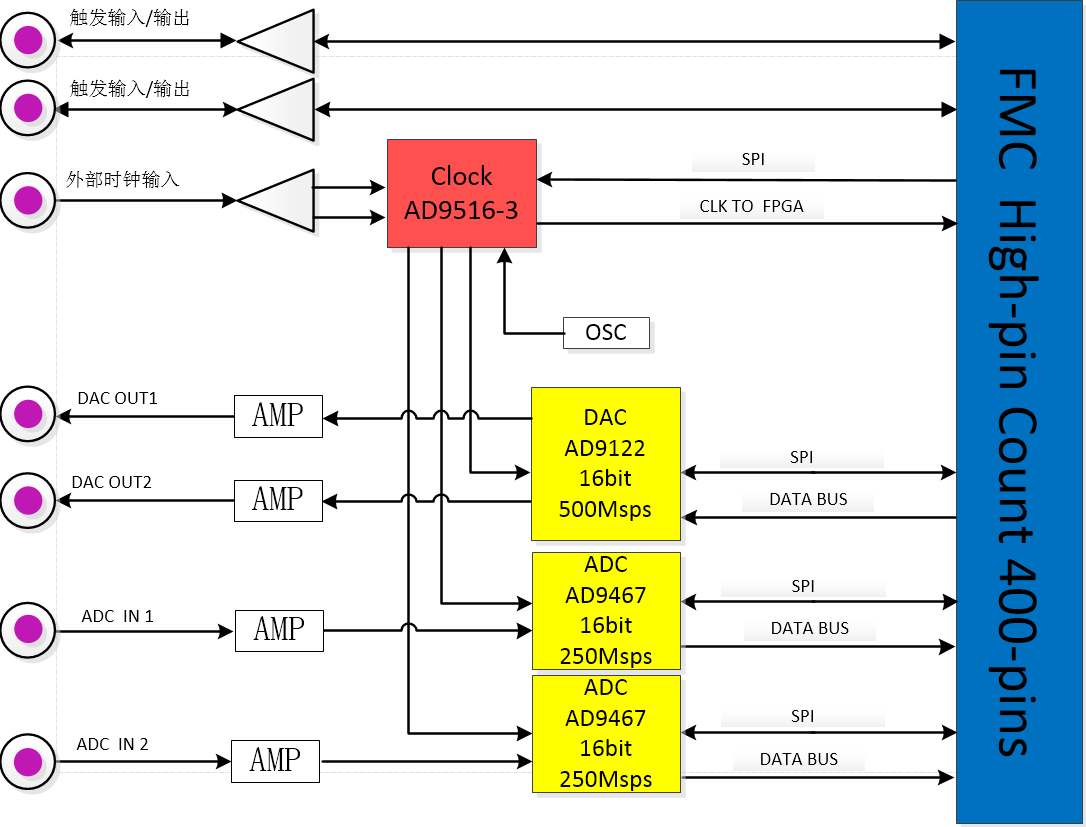

系統框圖
技術規格
—— ADC采用2顆ADI的AD9467BCPZ-250，2通道250MS/s，16bit；
—— DAC采用1顆ADI的AD9122，2通道，500MS/s，16bit；
—— 時鐘芯片采用AD9516-3，支持板載時鐘和外部時鐘由載板控制；
—— 共7個SSMC接口，1個FMC/HPC接口；
—— 兼容FMC/LPC接口，但只支持ADC功能，無法支持DAC功能；
—— 多種散熱方式：風冷或導冷。
—— DC耦合輸入/輸出。
—— 工作溫度：商業級0℃～ +55℃ ，工業級 -20℃～ +65℃。
應用領域
—— 軟件無線電
—— 高速通信協議分析
—— ATE設備等
—— 多載波、多模式蜂窩基礎設施基站的反饋路徑
其他支持
—— 用戶手冊
—— 針對Kintex-7，Virtex-7系列的可參考Vivado工程
