產品簡介
QT7041DSP基于6U VPX架構，主體芯片采用一片TI DSP TMS320C6678,一片Xilinx FPGA Virtex-7 XC7V690T，并帶雙FMC接口的信號處理板。可對外部傳入的數據處理分析，具備強大的運算能力。
可用于軟件無線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。支持熱插拔，設計芯片可以滿足工業級要求。

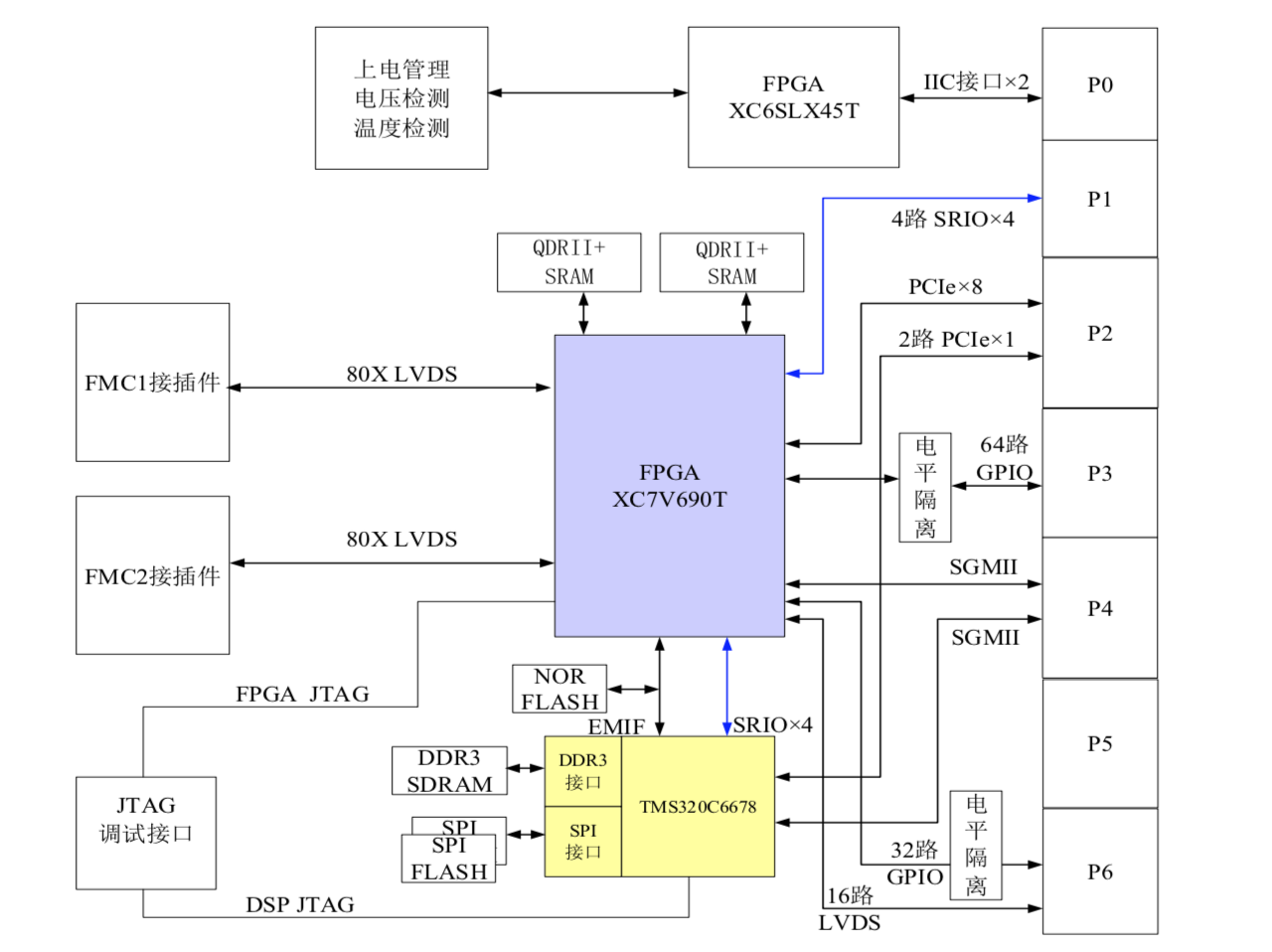

系統框圖
技術規格
——1片高性能TI TMS320C6678八核處理器，主頻1GHZ;DSP提供2GB DDR3 SDRAM 存儲器;DSP提供512Mbit SPI FLASH程序存儲器;DSP外掛1Gb EMIF NOR Flash;
——1片Xilinx XC7VX690T芯片作為主處理器，具有豐富的邏輯資源;外掛2組動態存儲器QDRII+ SRAM,存儲容量72Mb，位寬72bits，存儲速度1000Mb/s；
——集成2個FMC擴展槽符合VITA57標準，應用靈活，可搭載市面上標準的ADC或DAC 子卡，極大的提高了板卡的通用型和擴展性；V7上引出80路LVDS信號至FMC子板。
——TMS320C6678和XC7VX690T之間通過4X SRIO互聯，實現高速串行通信;
——TMS320C6678和XC7VX690T之間通過 EMIF互聯，實現并行通信；
——集成2個FMC擴展槽符合VITA57標準，應用靈活，可搭載市面上標準的ADC或DAC 子卡，極大的提高了板卡的通用型和擴展性;V7上引出80路LVDS信號至FMC子板。
應用領域
——軟件無線電系統
——雷達信號處理
——高帶寬信號采集
——高速圖像處理
——光纖傳感系統
——VPX的嵌入式數據平臺
客戶價值
——可以進行大規板板上信號處理
——豐富的高速接口總線
——可接入不同類型的FMC子卡
——可用于信號采集，也可用于信號發生
——適用于軍工抗震環境使用
