產品簡介

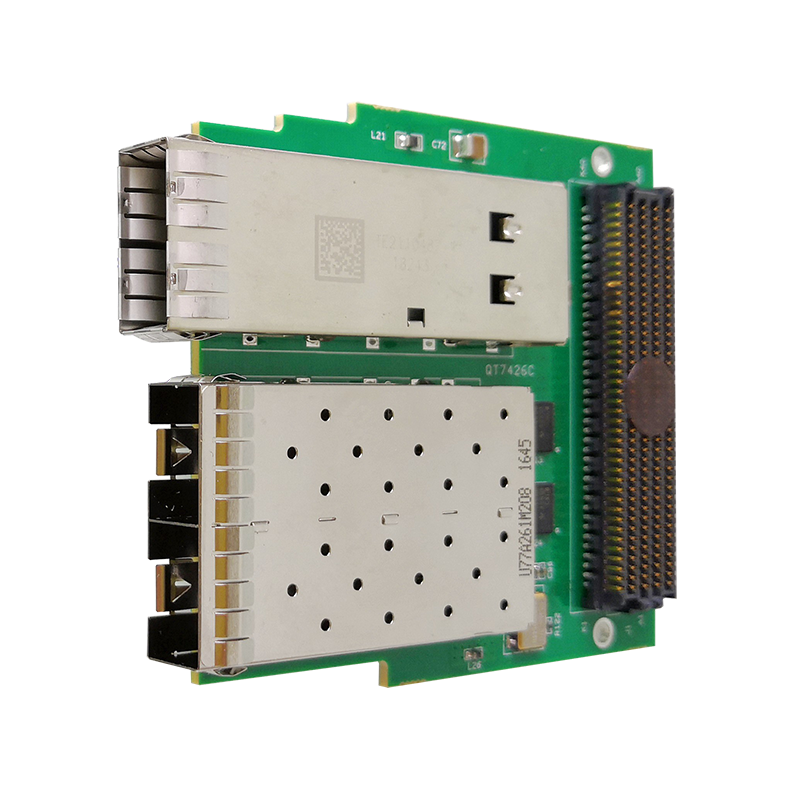

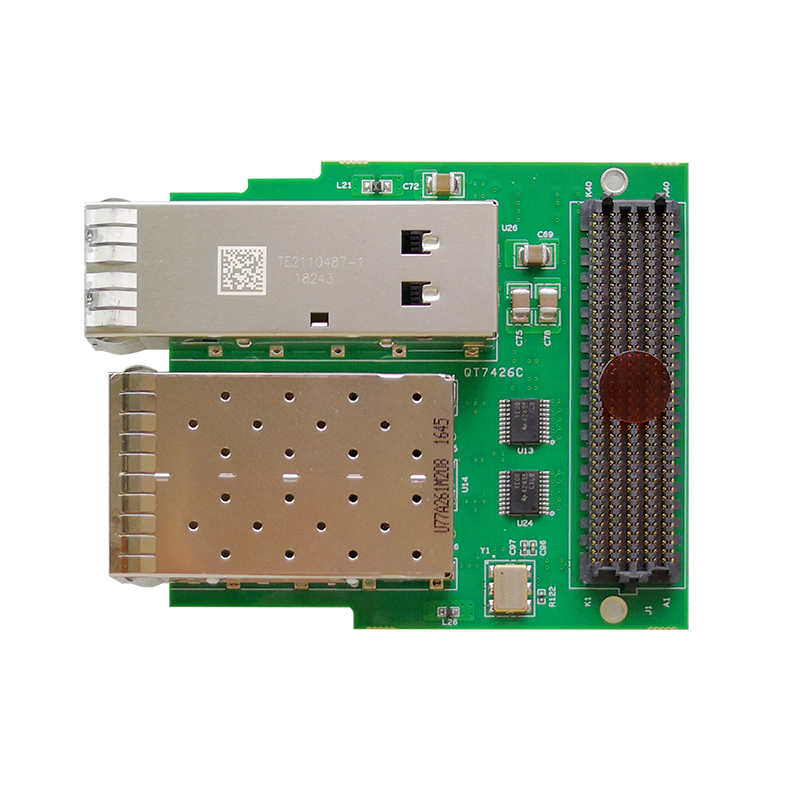

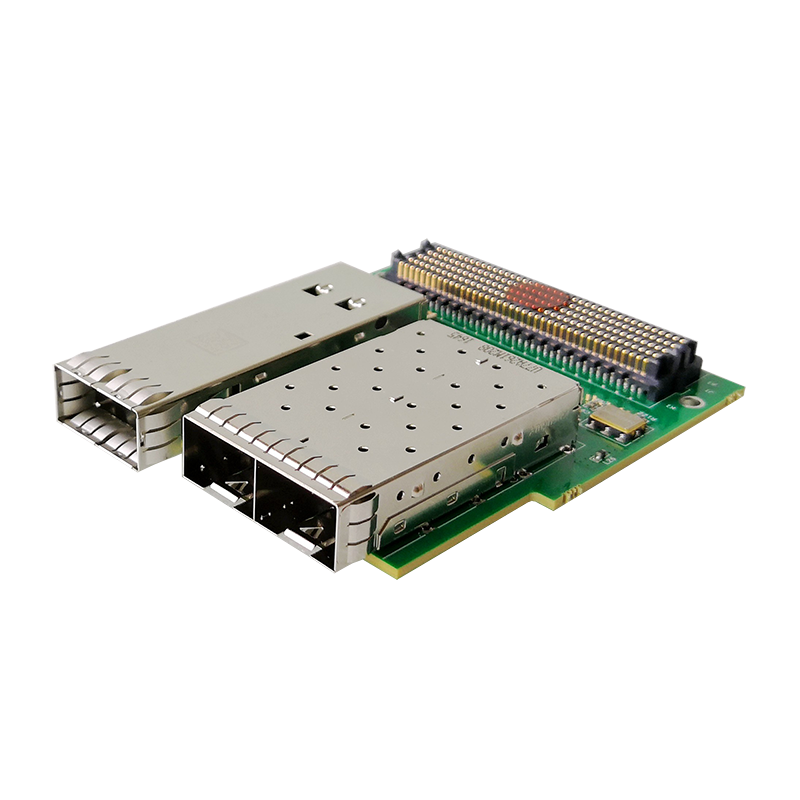

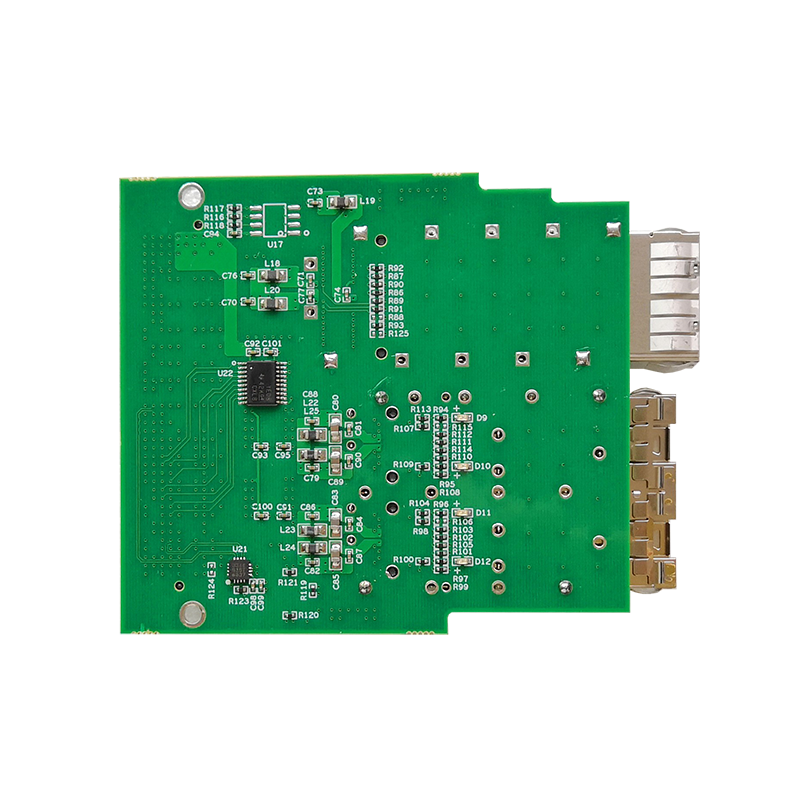

QT7426C是一款基于FMC標準的兩通道SFP+和單通道QSFP+萬兆光纖子卡模塊。板卡符合VITA57.1標準，可作為一個理想的IO模塊通過FMC（HPC）耦合至FPGA的吉比特收發器（MGT）。該FMC子卡與基于Xilinx FPGA載卡配合，可快速搭建起高速光纖通信的驗證平臺，可廣泛適用于交換機、路由器、企業存儲、多通道互聯等應用場景。同時，該子卡可與坤馳QT701x、QT702x、QT30xx系統提供的高插腳數連接器的FPGA載卡互聯。另外，任何使用LVDS電平的FMC載板都可與FPGA載板上的高密度FMC PIN腳建立高速互聯。
系統框圖
技術規格
—— 支持2路SFP+光纖接口和1路QSFP+光纖接口（最高速率：60Gbps）
—— 遵循VITA57.1標準
—— 板載1片高精度低偏斜LVDS差分晶振：156.25MHz
—— 與FPGA采用x6 GTX高速互聯
—— 與FPGA有IIC/SPI專用互聯接口
—— 板載1片EEPROM
應用領域
——數字雷達
——光纖多通道互聯
——交換機、路由器等總線驗證平臺
——高密度、高速IO通信
