產品簡介
新的“65”系列AWG提供最新的16位數字模擬轉換器，一個快速的PCIe x4接口，流速高達700 MByte/s，卡長度僅為168 mm，幾乎適用于所有PC。40或125 MS/s的信號發生速度，512 MSamples的高板載內存，高達±6 V的輸出電平和4個額外的多功能輸出，在超聲波、激光、激光雷達、雷達、汽車、醫學和大型物理實驗領域，所需要1到60mhz頻率信號發生器的工程師都將對這些最新的任意波形發生卡感興趣。
為了使M2p.65xx系列AWG能夠生成長而復雜的波形，每張卡還配備了大容量512 MSamples的板載內存。大容量存儲器由各種不同的輸出模式補充。例如，可以對存儲器進行分段，并且可以通過在不同段之間循環和切換來創建波形。這些卡還具有FIFO流功能，可以通過快速PCIe總線（速率高達700 MB/s）讀取新的波形數據，同時重放已傳輸的信息。這種靈活性允許用戶創建超長單次波形或不斷變化的突發型信號，例如雷達，超聲波，激光雷達或聲納系統中的信號。可能性幾乎是無限的。
使用Spectrum AWG控制和生成信號也很簡單直接。這些卡是可編程的，免費提供驅動程序，以支持最常用的語言（如C ++，VB.NET，C＃，J＃，Delphi，Java或Python代碼）以及LabVIEW、MATLAB等第三方軟件工具。或者用戶只需運行Spectrum自己的軟件SBench 6 Professional即可。
SBench 6用戶能夠通過簡單易用的界面控制AWG的所有模式和設置。該軟件支持多通道操作，并具有許多內置功能，可用于波形顯示，信號生成，數據分析和文檔編制。可以使用軟件的EasyGenerator功能創建基本信號，該功能可生成具有可編程頻率，幅度和相位的正弦波，三角形或矩形等波形。可以使用數學方程式創建更復雜的信號，或使用二進制，ASCII或波形格式從其他程序或設備（如數字化儀或示波器）導入更復雜的信號。

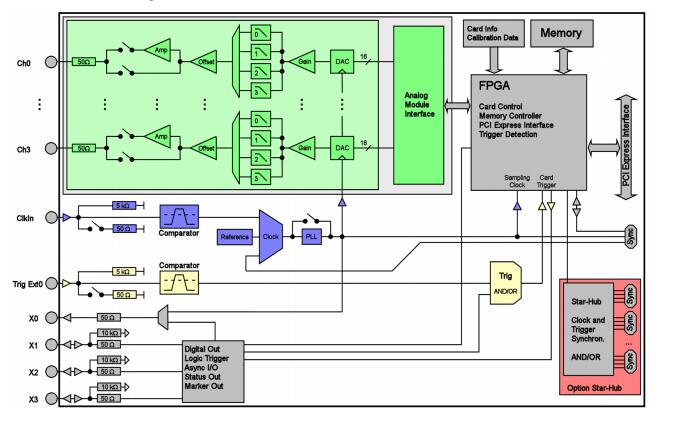

系統框圖
