采集系統規格：

  系統采用基于以太網接口的采集系統，采用模擬采集部分和數字處理部分分離設計，并通過光纖進行數據連接。

  采集模塊包括如下幾個部分：

  1．14bit40MSPSADC，單通道采集。
  2．高穩定度，超低低抖動時鐘發生器。
  3．集成UHF放大器，并具備峰值檢波功能。
  4．天線輸入接口。
  5．低噪聲模擬前端，支持1Vpp信號輸入，50歐姆阻抗。
  6．支持光纖實時傳輸采集數據，支持600Mbps。

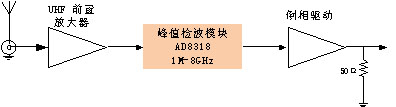

  UHF放大模塊：



  數字處理模塊包括如下幾個部分：

  1．板載主控FPGA進行數據算法處理。
  2．集成10M以太網接口
  3．外部觸發輸入，14bit1MSPSADC，用于同步通道采集。
  4．16路光纖輸入接口。支持600Mbps速率。
  5．8通道低速采集端口，支持超聲波輸入采集。
  6．8個可編程GPIO，可用于系統控制。
  7．高穩定度，超低低抖動時鐘發生器。
  8．低噪聲電源設計。
  9．提供用戶FPGA邏輯開發支持，實現多種觸發、檢峰、濾波和平均算法功能。

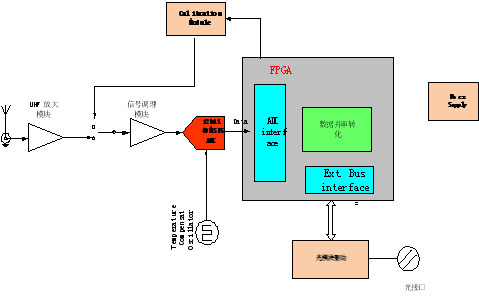

  系統整體框圖如下：

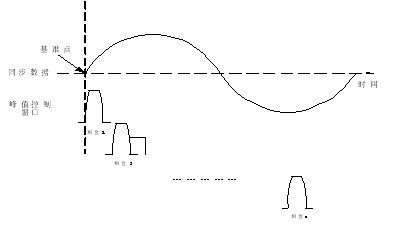

  數據處理模式：

  基準信號同時產生峰值檢測電路的窗口信號，控制采樣保持電路的工作窗口。窗口包括窗口位置和窗口長短，這兩個特性均可以通過軟件動態配置。



  同時上傳三個測試量：

  1.相位信息。
  2.對應相位的峰值信息。
  3.對該位置的峰值超過門限部分進行計數。
