產品簡介

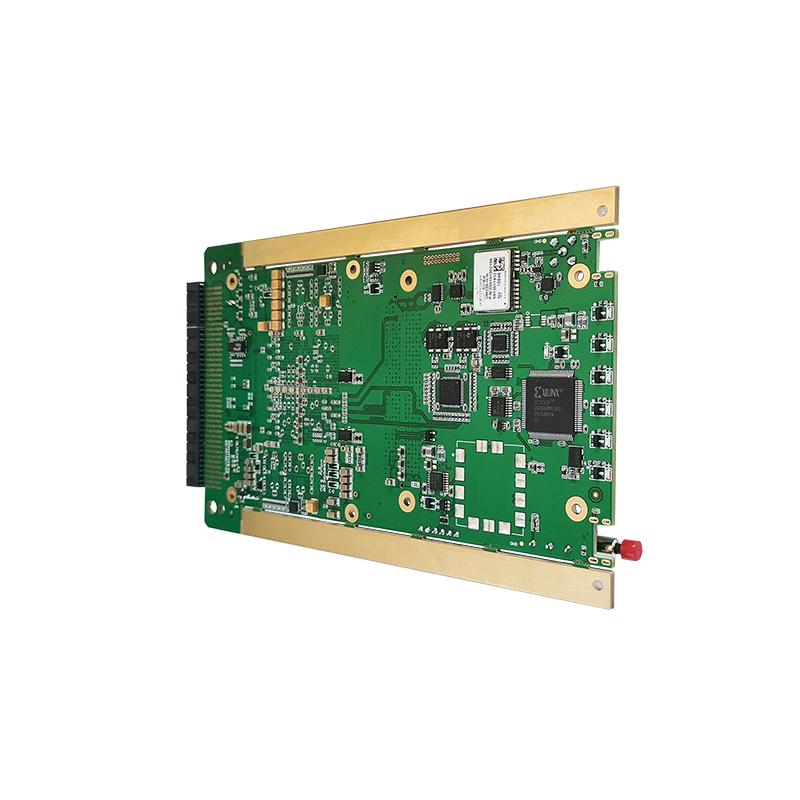

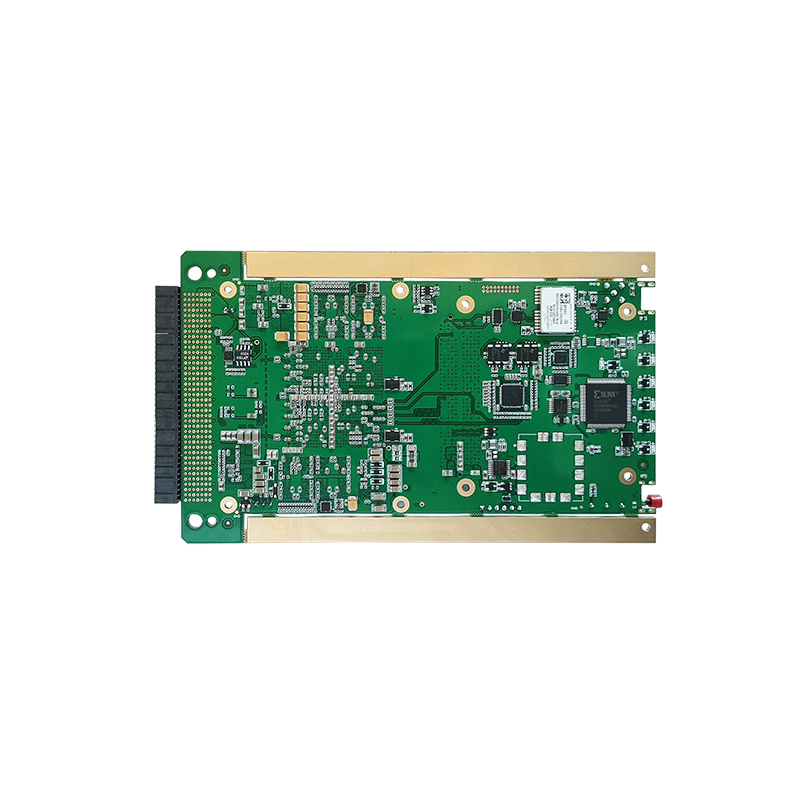

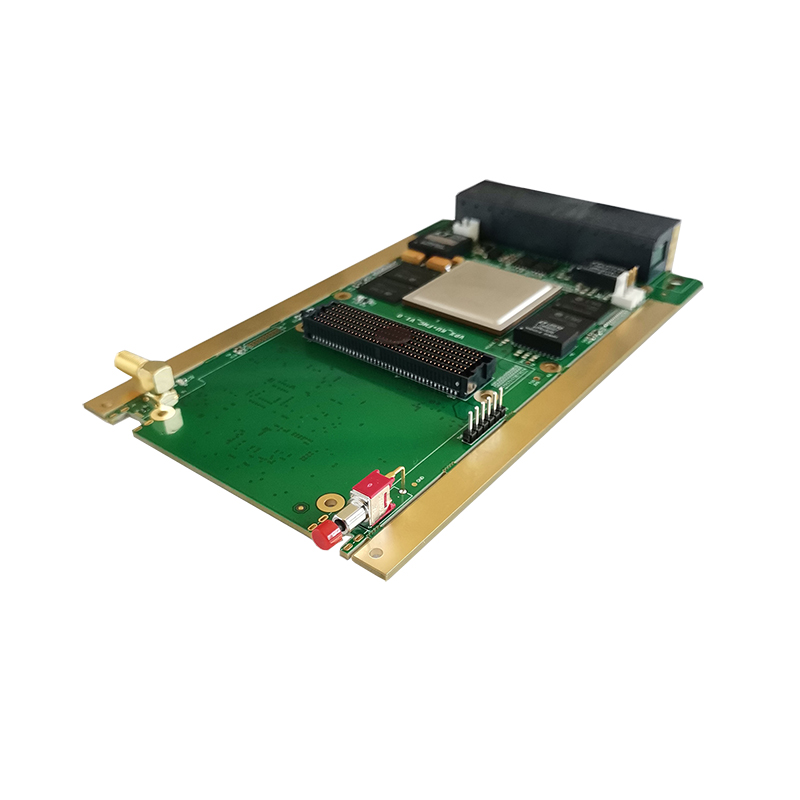

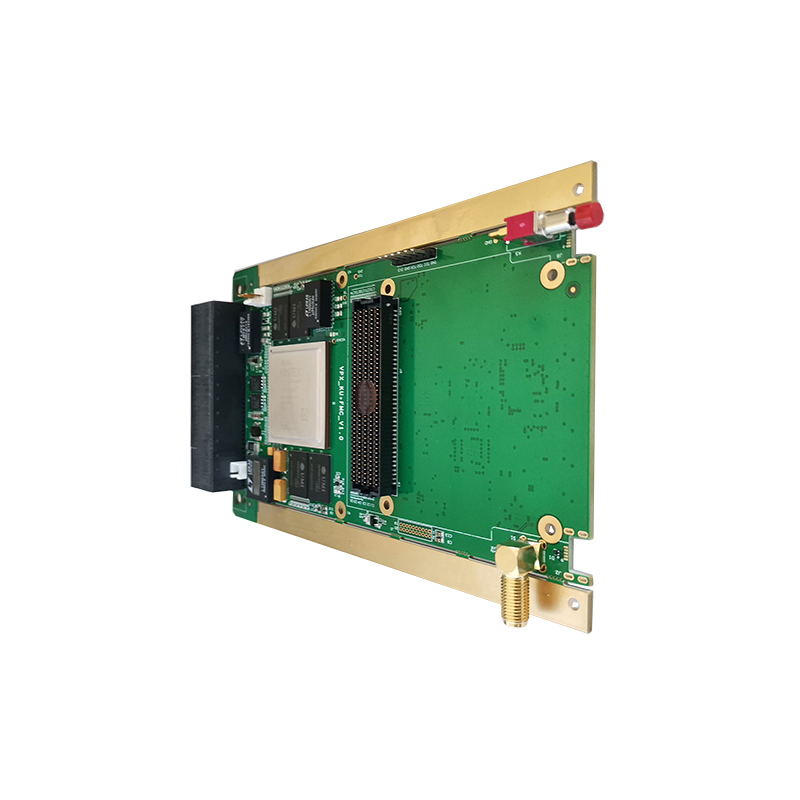

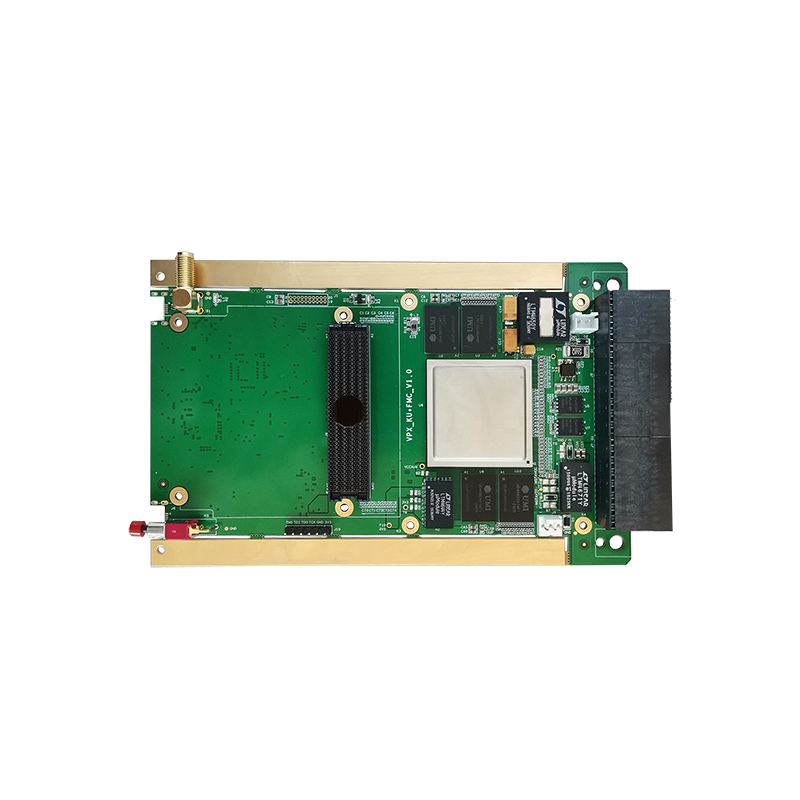

QT7032是一款高性能的3U VPX載板。主控芯片采用Xilinx公司Kintex Ultra Scale系列FPGA家族中的XCKU0602FFVA1156（可兼XCKU025/035/040/060/095FFVA1156）。板載2組共4片32bit 8Gb的DDR4-2400S DRAM，支持Micro USB轉接UART口、Micro USB轉接JTAG、排針式JTAG等外設接口，具有一個支持GPS信號輸入的SMA口，也可作為普通IO使用。QT7032還提供一個HPC連接器作為標準FMC接口，該連接器符合ANSI/VITA57.1標準，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。
技術規格
—— 多顆兼容SOC芯片可根據需要靈活選擇
—— 標準的3UVPX載板；—擴展I/O；
—— 預留1路SMA形式的通用GPIO接口（也支持GPS天線接入）；
—— 一個FPGAMezzanineCard(FMC)接口；
—— 板載一顆可編程CPLD作為電平匹配和IO擴展；
—— 一個20pin的雙排針支持13路3.3V標準GPIO；
—— 板載4顆1GBDDR4內存顆粒；
—— 板載2個256Mb的QSPIFlash，分別作為存儲和加載；
—— 板載1個8KbEEPROM存儲器；
—— 支持一路MicroUSB轉UART口連接計算機串口通信；
—— 支持一路MicroUSB轉JTAG口，一個6Pin排針式JTAG口；
—— 支持溫度監控和電流監控；
—— 獨立12V供電插座，可脫離機箱直接使用DC+12V供電；
應用領域
—— 軟件無線電
—— FPGA信號處理
—— 雷達圖像處理
—— 衛星通信系統
—— 圖形圖像硬件加速器
—— 基帶通信接收
—— 汽車駕駛員輔助
—— 工廠自動化等高端嵌入式應用開發平臺
客戶價值
—— 高性價比
—— 縮短開發周期
—— 豐富的接口與FPGA資源
—— 易于二次開發
—— 易于搭建
其他支持
—— 硬件、設計工具、IP、以及預驗證參考設計；
—— 演示嵌入式設計，提供嵌入式C/C++應用開發體驗，包括了EclipseIDE和完整的設計環境，同時集成了Vivado設計環境。
—— FMC可插接各種符合VITA57規范的標準高速ADC，DAC等子卡；
—— 可提供FMC子卡演示程序。
