產品簡介

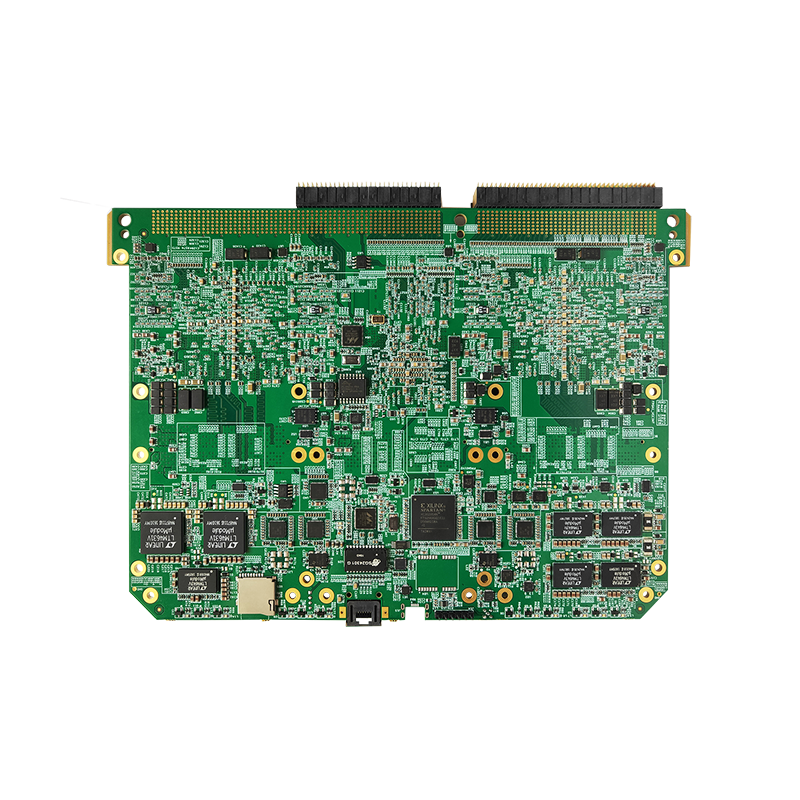

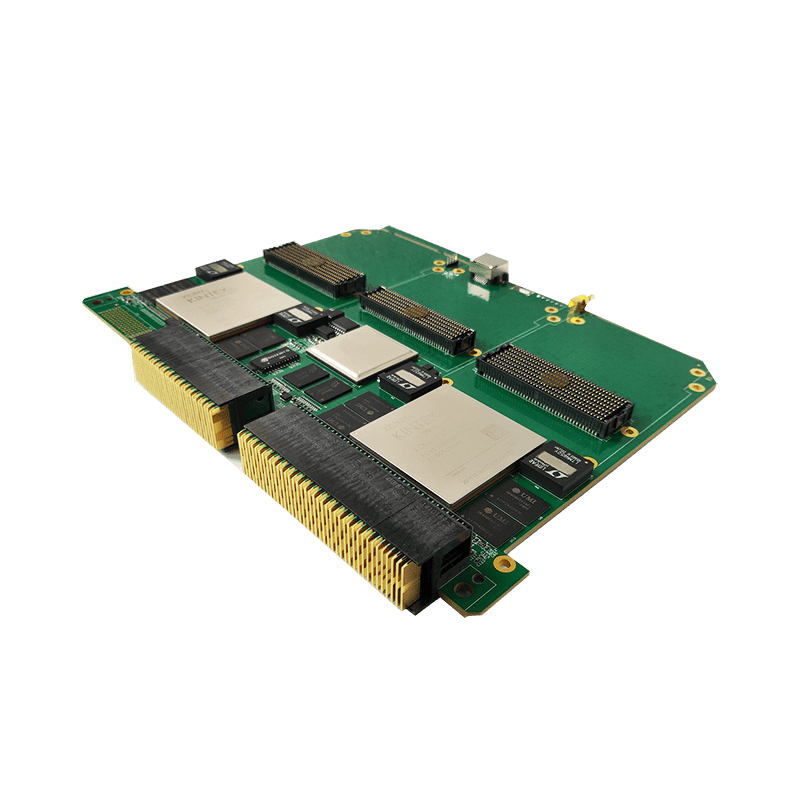

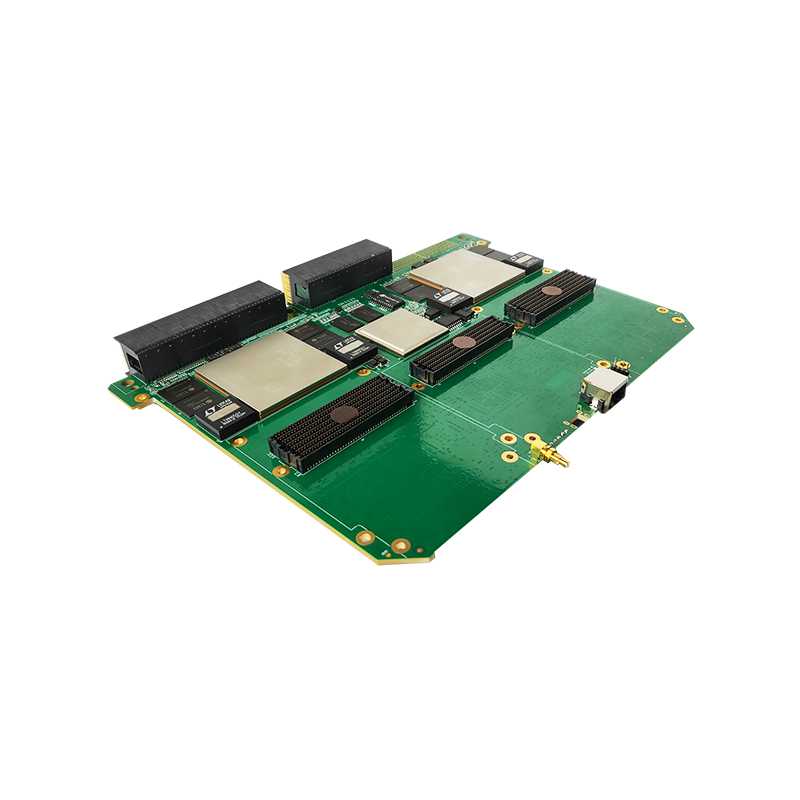

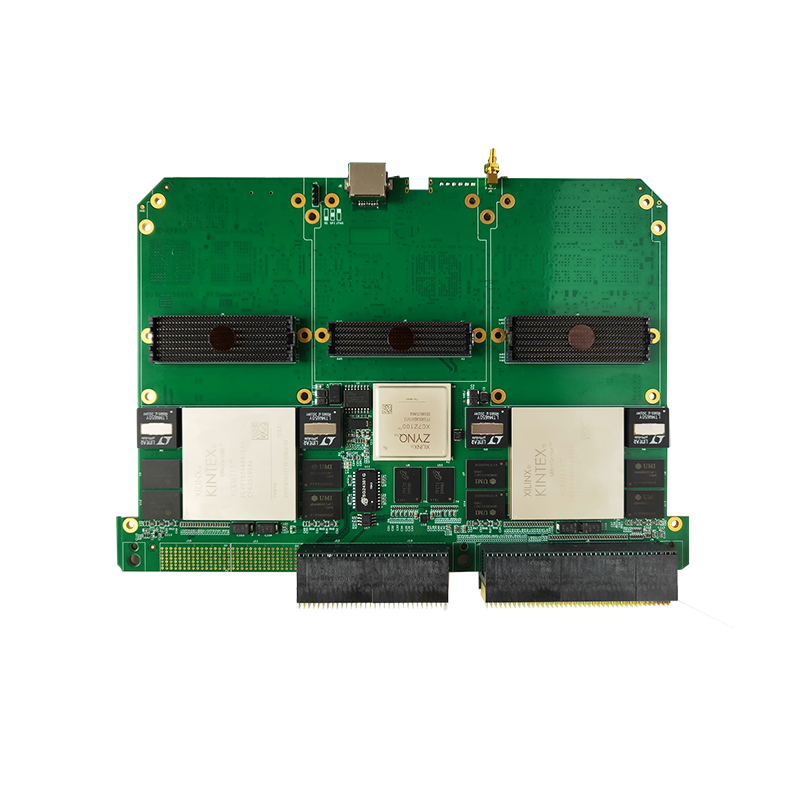

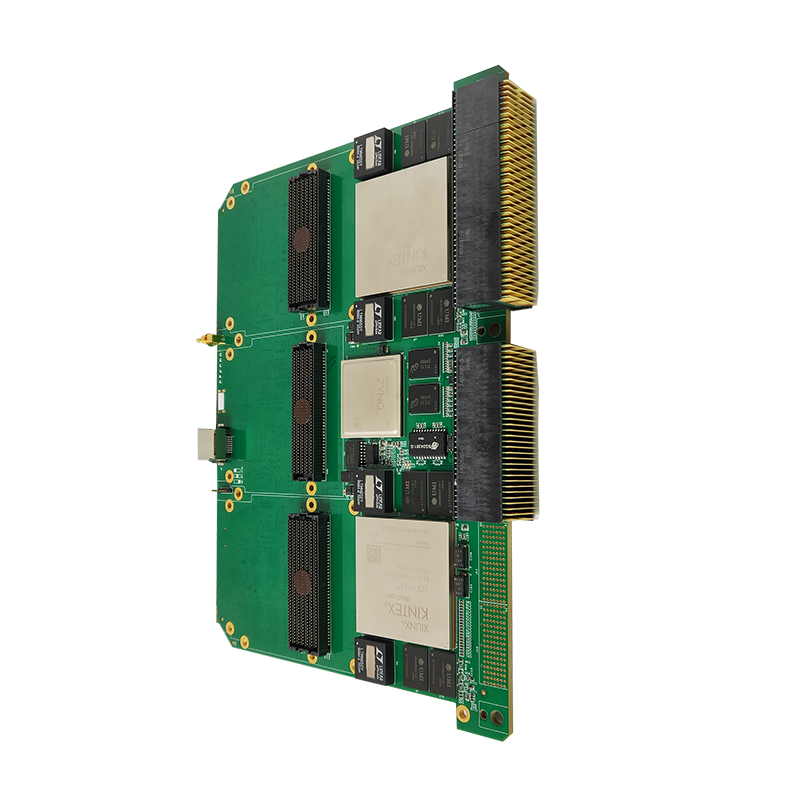

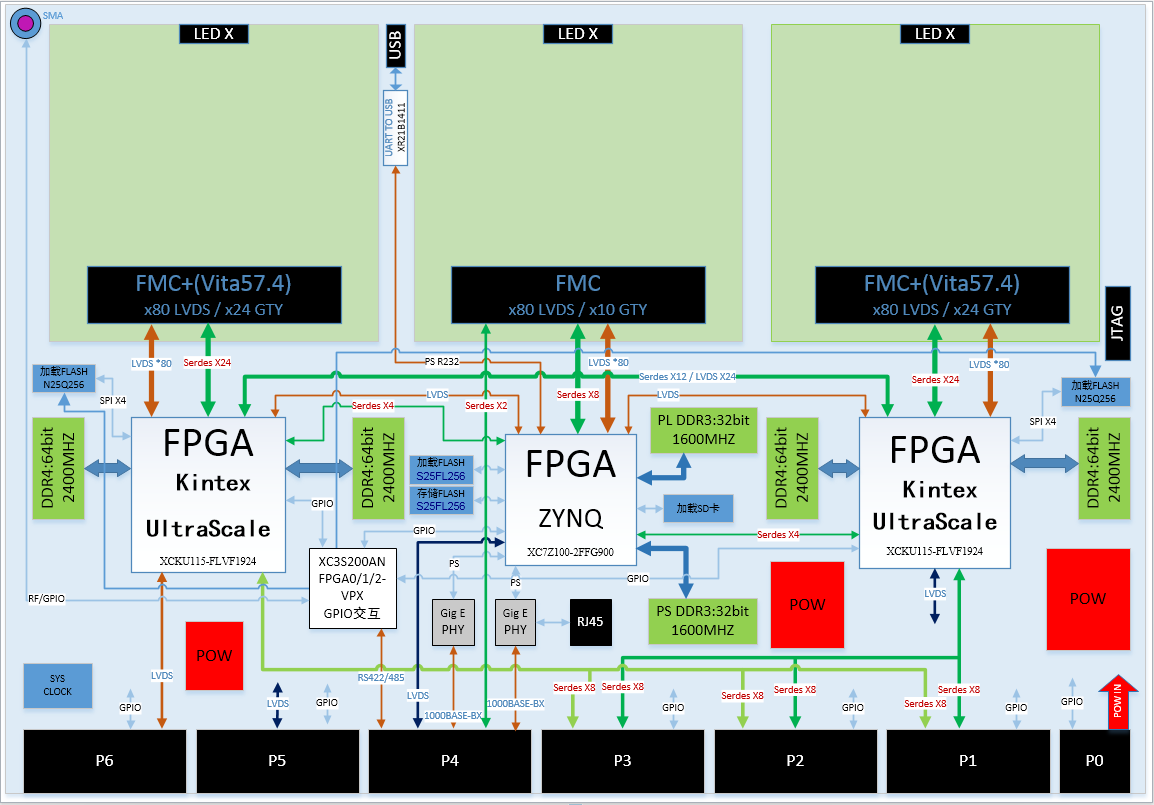

QT7042板卡是一款高性能的6UVPX載板。板載1個HPC形式的FMC連接器和2個HSPC形式的FMC+連接器。板卡選用了2片Xilinx公司KintexUltraScale系列FPGA家族中的XCKU115-2FLVF1924I和1片Zynq家族的XC7Z1002FFG900搭配1片Spartan家族的XC3S200AN-4FTG256。其中每片KU115搭配2組共4片32bit8Gb的DDR4-2400SDRAM和1顆256Mb的加載SPIFlash，Zynq的PS和PL各搭配1顆32bit8Gb的DDR3-1600的SDRAM和2顆256Mb的SPIFlash。板卡支持2路千兆網信號到VPX連接器（其中一路與前面板RJ45可以二選一），預留一個MicroUSB轉接UART接口，1個6pinJTAG下載口，1個SSMC的普通IO口（也可作為RF信號輸入），支持MicroSD卡加載程序。
QT7042通過1個HPC的標準FMC（VITA57.1）接口和2個HSPC形式的FMC+（VITA57.4）接口向外部提供豐富、高速且可配置的數字I/O資源，其中FMC可提供84對高速差分線（含4對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線；每路FMC+可提供84對高速差分線（含4對差分時鐘線）、1組共2對參考時鐘線、1組共2對同步時鐘線、24組共48對超高速DP差分對及6對超高速差分時鐘線。客戶可以根據應用需求靈活地選擇FMC子卡或者FMC+子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及使用環境。
技術規格
—— FPGA默認為2片XCKU115-2FLVF1924I，1片XC7Z1002FFG900和1片XC3S200AN-4FTG256，提供高性價比的豐富的邏輯資源；
—— FPGA也可根據需要選擇XCKU085-2FLVF1924I，或者XCVU11P-2FLGF1924I和XC7Z045-2FFG900；
—— 提供1路FMC標準（VITA57.1）子卡接口，包括84對高速差分線（含4對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線；
—— 提供2路FMC+標準（VITA57.4）子卡接口，每路FMC+接口包括84對高速差分線（含4對差分時鐘線）、1組共2對參考時鐘線、1組共2對同步時鐘線、24組共48對超高速DP差分對及6對超高速差分時鐘線；
—— 板載2組4GB的高速DDR4和1組2GB的高速DDR3緩存；
—— 板載4顆256Mb的SPIFlash；
—— 支持MicroSD卡加載程序；
—— 支持MicroUSB轉UART串口通信；
—— 支持6pin排針式JTAG調試接口；
—— 前面板預留一個RJ45接口，可以與到背板的2路千兆網信號中的1路二選一
—— 具備功耗管理功能，具有待機模式和正常模式兩種狀態；
—— 具備通過背板的以太網/RS485/RS422/及其他自定義IO等程序升級總線在線更新FPGA程序的功能；
—— 1個SSMC形式的GPIO接口或者GPS_PPS接口；
—— 標準VPX背板供電，12V和5V獨立的電源監控功能；
—— 標準6U尺寸VPX接口規范，支持多種協議；特意預留P5和P6不壓接，可以滿足部分非標需求；
—— 通用驅動庫及開發程序包，支持多種操作系統；
—— 支持導冷散熱；
應用領域
—— FPGA信號處理
—— 實時多算法處理的在線測試驗證
—— 測試測量快速環境搭建
—— 無線、國防應用
客戶價值
—— 高性價比
—— 縮短開發周期
—— 豐富的接口與FPGA資源
—— 易于二次開發
—— 易于搭建
其他支持
—— 支持DDR3/DDR4接口，VPX接口等IP的例程；
—— 支持Windows驅動，Linux驅動；
—— 可插接大部分符合VITA57規范的FMC或者FMC+子卡；
—— 可提供FMC或者FMC+子卡演示程序。
