產品簡介

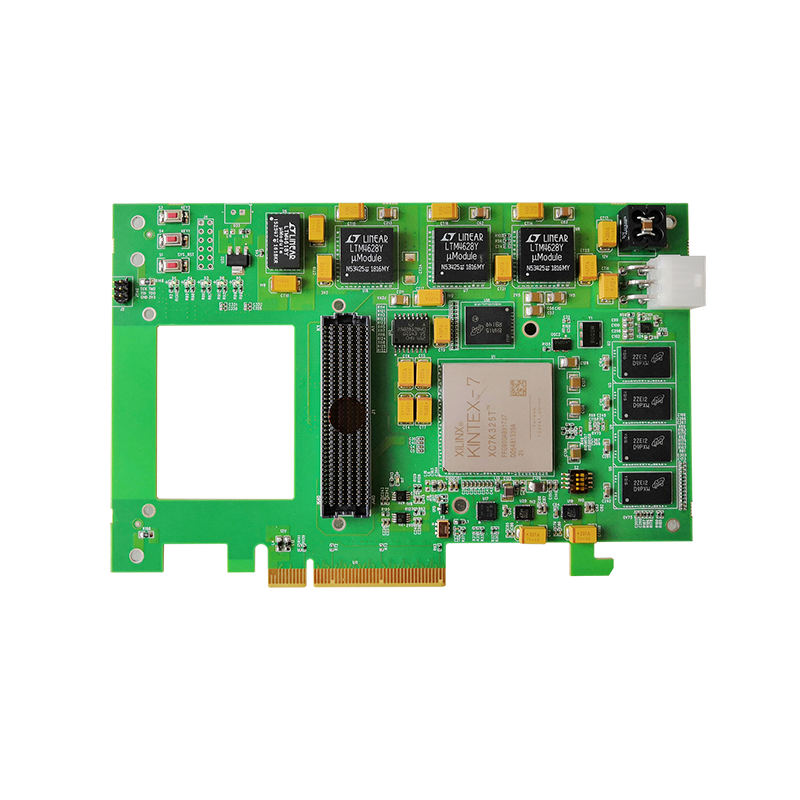

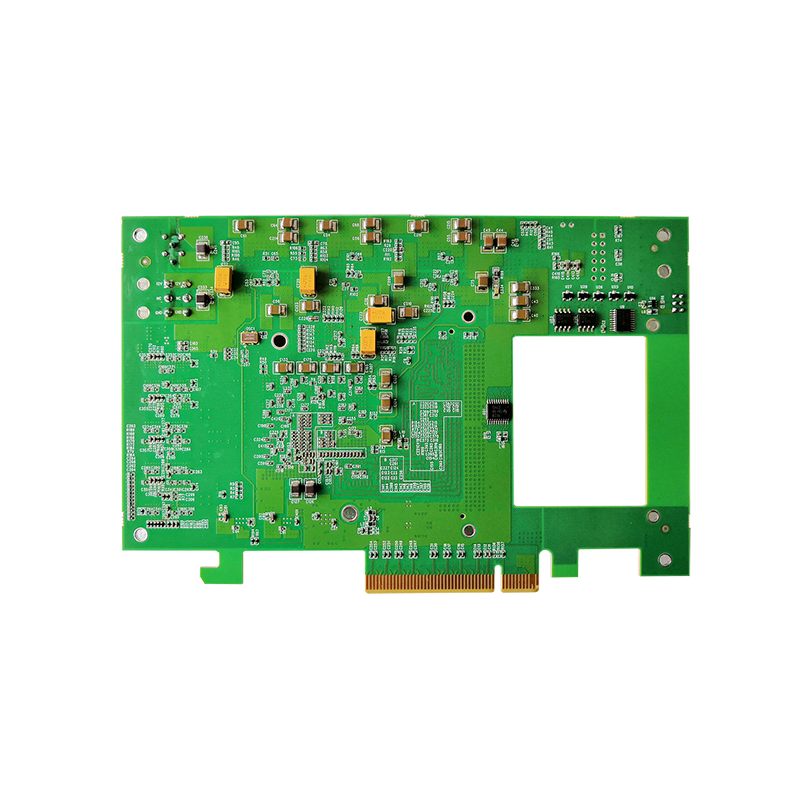

QT7010是一款PCIe2.0x8的通用載板，板載一個HPC形式的FMC連接器。板卡選用高性價比的Kintex-7系列FPGA處理芯片XC7K325T-FFG900，板載2組64位2GBDDR3SDRAM內存，支持1個Micro USB轉接UART口，1個Micro USB轉JTAG和1個6pin的排針式JTAG接口，提供1個SMA形式的GPIO或者RF輸入接口，一個包含13路GPIO的擴展連接器，1個12V直流風扇接口以及一個獨立的12V直流電源輸入接口。

QT7010通過一個HPC的標準FMC（VITA57.1）接口向外部提供豐富、高速且可配置的數字I/O資源，包括82對高速差分線（含2對差分時鐘線）、8組共16對超高速DP差分對及2對超高速差分時鐘線，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及測試環境。

技術指標

• ——FPGA默認為Kintex-7系列XC7K325T-FFG900，提供高性價比的豐富的邏輯資源；

• ——FPGA可選擇XC7K410T-FFG900，邏輯資源更豐富；

• ——提供FMC標準（VITA57.1）子卡接口，包括82對高速差分線（含2對差分時鐘線）、8組共16對超高速DP差分對及2對超高速差分時鐘線；

• ——板載2組共4GB的高速DDR3存儲器空間；

• ——板載1個256Mb的加載SPIFlash和1個256Mb的存儲SPIFlash；

• ——13個可獨立配置的雙向用戶IO；

• ——1個SMA形式的GPIO接口或者GPS_PPS接口；

• ——標準全高半長尺寸，支持x8PCIe2.0協議；

• ——通用驅動庫及開發程序包，支持多種操作系統；

• ——板載溫度傳感器和電源監控芯片；

• ——12V獨立電源輸入接口，12V直流風扇接口，可脫離機箱調試。




客戶價值

• ——高性價比

• ——縮短開發周期

• ——豐富的接口與FPGA資源

• ——易于二次開發

• ——易于搭建

應用領域

• —— FPGA信號處理

• —— 測試測量快速環境搭建

• —— 無線、國防應用

• —— 實時多算法處理的在線測試驗證

軟件支持

• —— 支持DDR3接口，PCIe接口等IP的例程；
  —— 支持Windows驅動，Linux驅動；
  —— FMC可插接各種符合VITA57規范的標準高速ADC，DAC等子卡；
  —— 可提供FMC子卡演示程序。
