方案一：嵌入式數據接收及存儲系統

  采集系統規格：
  系統采用緊湊的嵌入式架構，包括如下幾個部分：
  1．高速數字接收模塊。支持64bit高速數字IO輸入，時鐘頻率大于100MHz。
  2．磁盤陣列控制模塊，支持32個SATA控制器，連續傳輸速率>800MB/s（此時磁盤97%滿）。
  3．每個磁盤支持4TB，共支持128TB的總容量。
  4．嵌入式系統，無需PC機和windows操作系統。
  5．使用多塊磁盤構成寬帶冗余存儲陣列，支持RAID0，RAID1，RAID0+1模式
  6．專門針對大帶寬實時采樣數據流而設計的文件系統，保證存儲與回放的帶寬穩定性。
  7．靈活的同上位機/服務器連接，可以通過千兆以太網口或光纖實現同上位機高速數據交換。也可采用USB2.0接口（速度較以上兩個接口慢）。
  8．用戶接口可以定制開發。

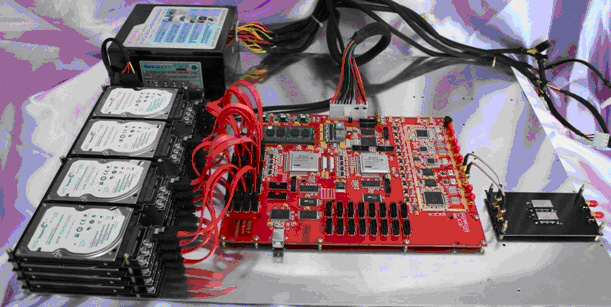

  系統原型系統如下：

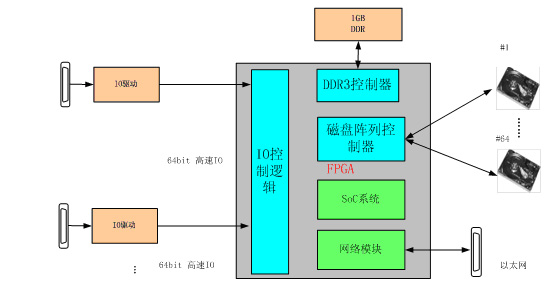

  數字采集/回放系統：



  同上位機/服務器的通信：

  該系統可以通過兩種方式同上位機/服務器進行數據交換：
  1．通過千兆以太網卡同上位機/服務器進行數據交換。

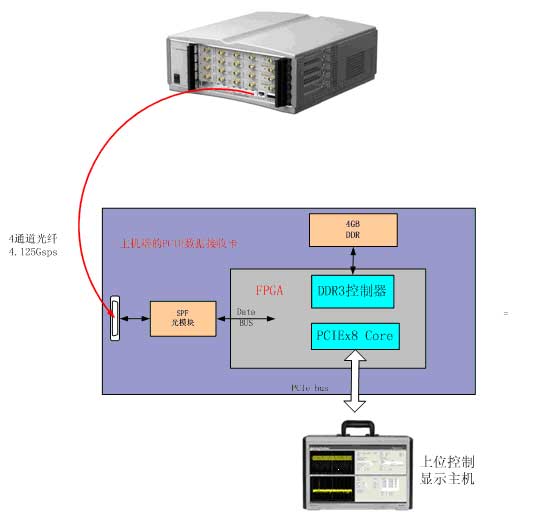

  2．通過部署在上位機/服務器端的光收發PCIE卡進行數據交換。
  3．通過USB接口進行數據交換。

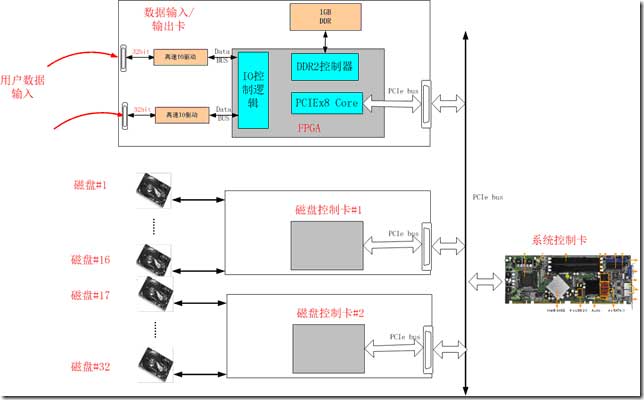

  方案二（這是之前與吳老師探討過的方案，但我們認為可能有一定風險性，需要做很多測試）：
