產品簡介

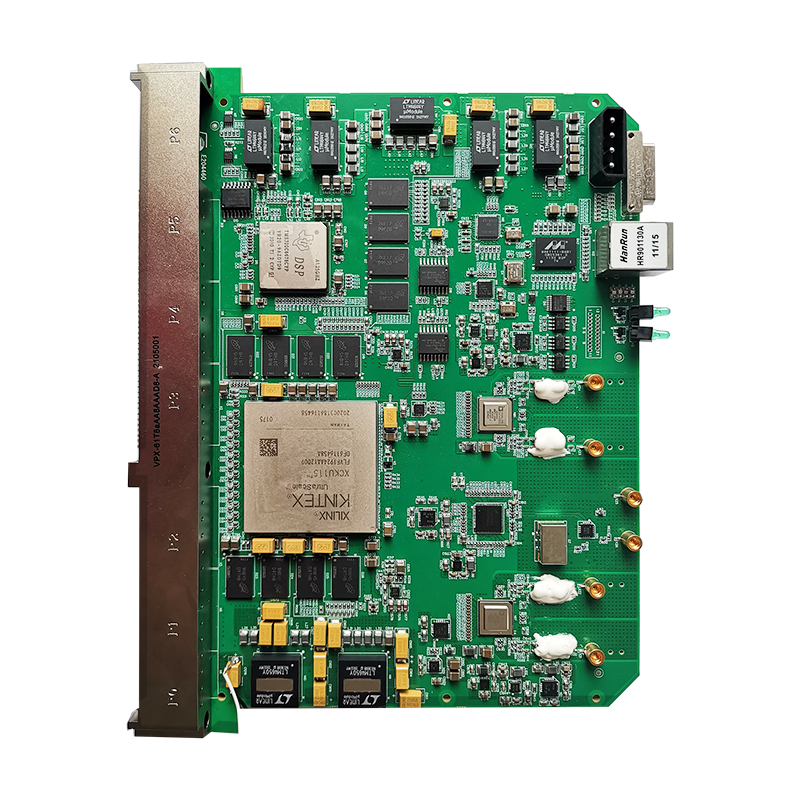

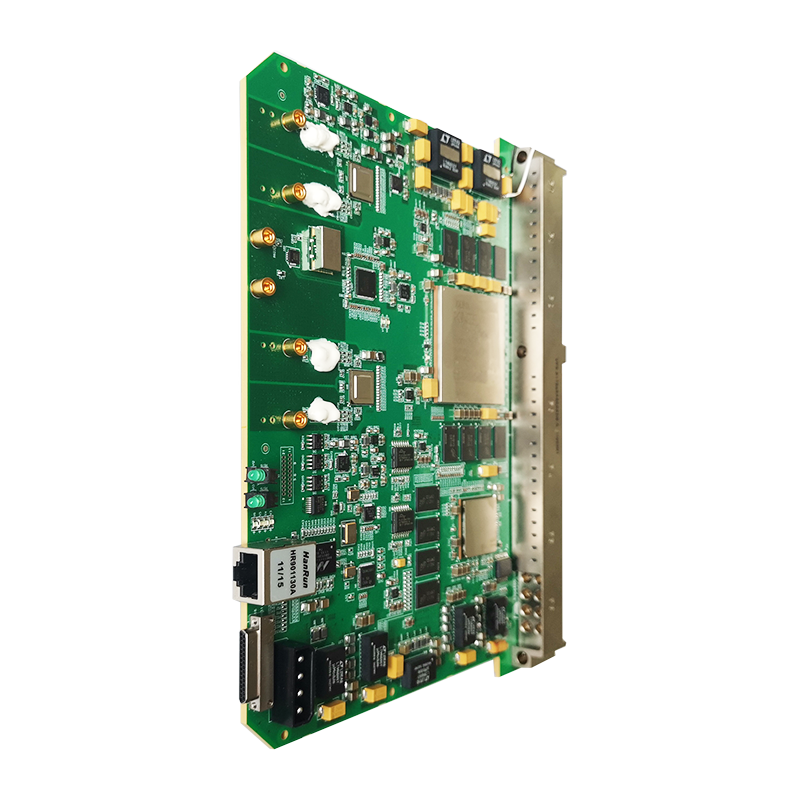

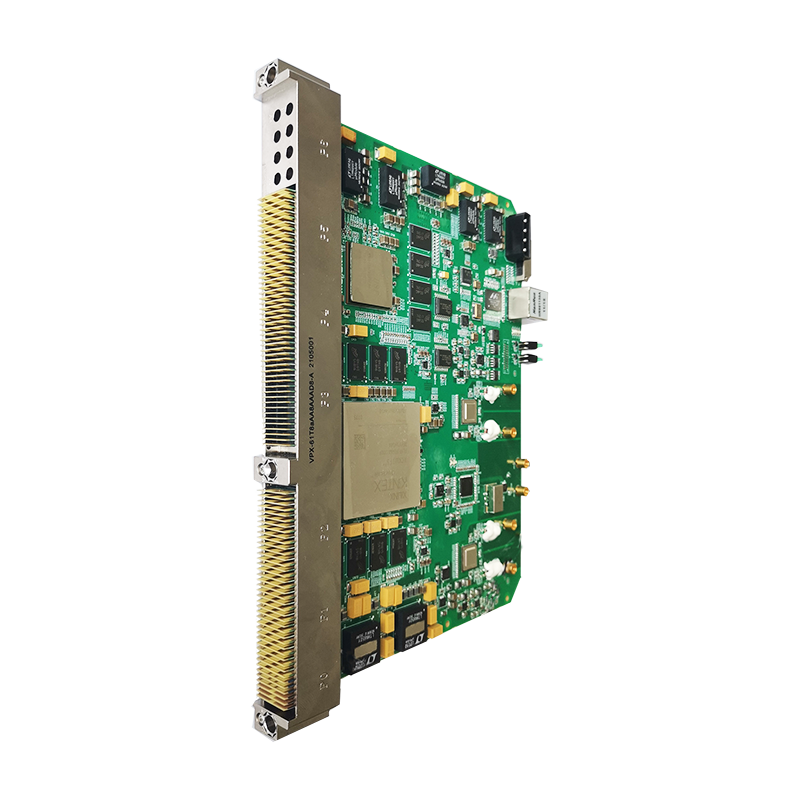

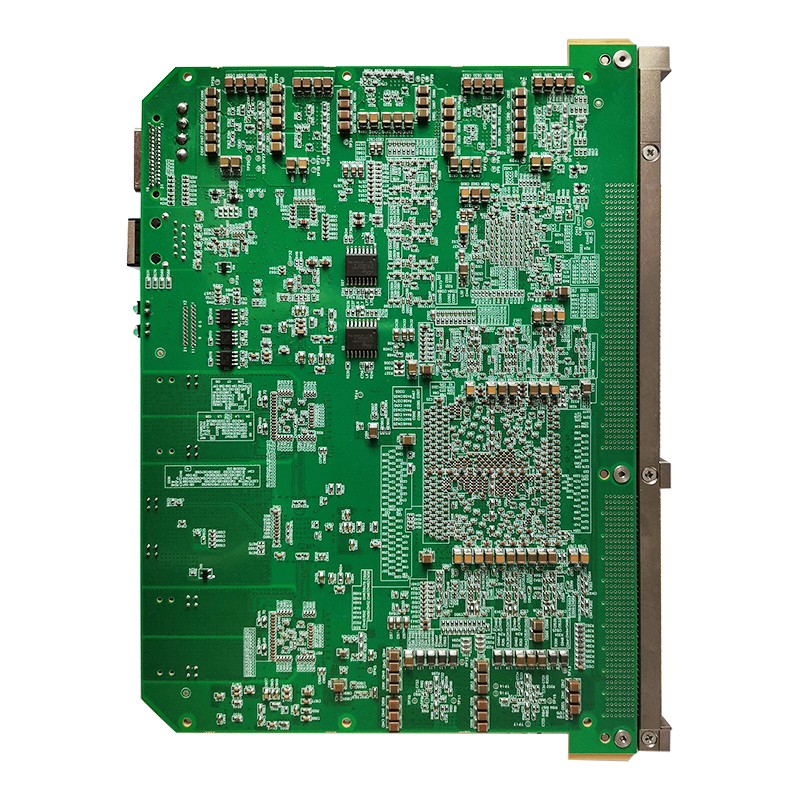

QT4131-DSP板卡是一款處理架構采用FPGA+DSP的高性能的6UVPX采集處理板。板載4片高速ADC共8個采集通道，可支持8路采樣率最高2.6Gsps/14Bit的模擬信號通道。板卡FPGA采用Xilinx公司KU系列的XCKU115-2FLVF1924I，DSP采用TI公司的TMS320C6678，ADC選型為ADI公司的AD9689-2600。其中KU115搭配2組各4片16bit4Gb的DDR4-2400SDRAM，總容量4GB；C6678搭配1組4片16bit4Gb的DDR3-1333SDRAM，總容量2GB。前面板支持8個SMA或SMP連接器形式的模擬輸入接口，1個時鐘接口，1個RJ45千兆網口和1個J30J接口（包含DSP和FPGA的JTAG調試信號，包含4個GPIO和4路RS422信號）。

背板VPX連接器支持P0-P3、P6共5個接口?？蛻艨梢愿鶕眯枨箪`活地選擇背板和系統需要的其他板卡。便于構建靈活、高效的開發及使用環境。

系統主要由ADC模塊、FPGA及DDR模塊、DSP及DDR模塊、配置及接口模塊、電源模塊以及VPX連接器部分組成。ADC模塊由4片ADI的高速ADC芯片AD9689-2600與相應的時鐘電路組成；FPGA及DDR模塊包含1顆XCKU115-2FLVF1924I和2組共8顆16bit4Gb的DDR4-2400SDRAM；DSP及DDR模塊包含1顆TMS320C6678和1組4顆16bit4Gb的DDR3-1333SDRAM；配置及接口模塊支持FPGA和DSP程序的在線下載和SPI FLASH的燒寫，以及各個對外接口的驅動，可以方便用戶進行實時多算法處理的在線測試驗證；電源模塊采用單一12V供電，經過多顆電源轉換芯片產生系統工作需要的各路電源；VPX連接器采用VITA推薦的TE型號，完全滿足VITA規范。

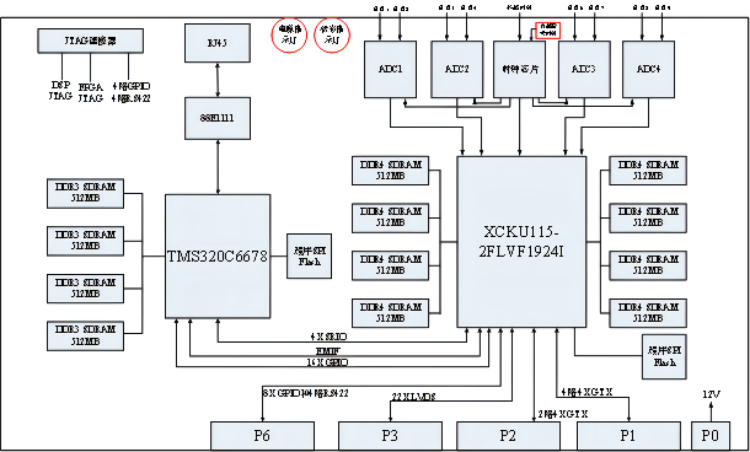

系統框圖

技術規格

——FPGA 默認為 XCKU115-2FLVF1924I
（也可根據需要選擇XCKU085-2FLVF1924I），DSP 選擇TI 的 TMS320C6678，提供高性能高性價比的采集處理方案；

——前面板對外提供 8 個 SMA 或者 SMP 形式的 ADC 接口，采樣率最高2.6GSPS，精度 14bit；

——前面板對外提供 1 個 SMA 或者 SMP 形式的時鐘接口，可支持參考時鐘或者采樣時鐘切換；

——前面板提供 1 路 RJ45 形式的千兆接口；

——前面板提供一個J30J 接口連接器， 可支持DSP 和FPGA 的JTAG 調試信號，包含 4 個 GPIO 和 4 路 RS422 信號；提供 JTAG 轉接板，方便用戶調試；

——FPGA 搭配 2 組 4GB 的高速 DDR4 緩存；DSP 搭配 1 組 2GB 的高速 DDR3 緩存；

——P0 端口 12V 獨立供電，總功耗小于 60W；

——P1 端口對外提供 4 路 4X SRIO， 單通道傳輸速率可達 5Gbps；

——P2 端口對外提供 1 路 4X PCIE， 單通道傳輸速率可達 5Gbps；

———P3 端口對外提供 22 路 LVDS 信號；

——P6 端口對外提供 8 路 GPIO，4 路RS422 信號；

——標準 6U 尺寸 VPX 接口規范，支持多種協議；

應用領域

——FPGA 信號處理

——高性能計算系統

——測試測量快速環境搭建

——工業自動化

——（雷達/聲納）電子戰

——大物理實驗中的數據記錄

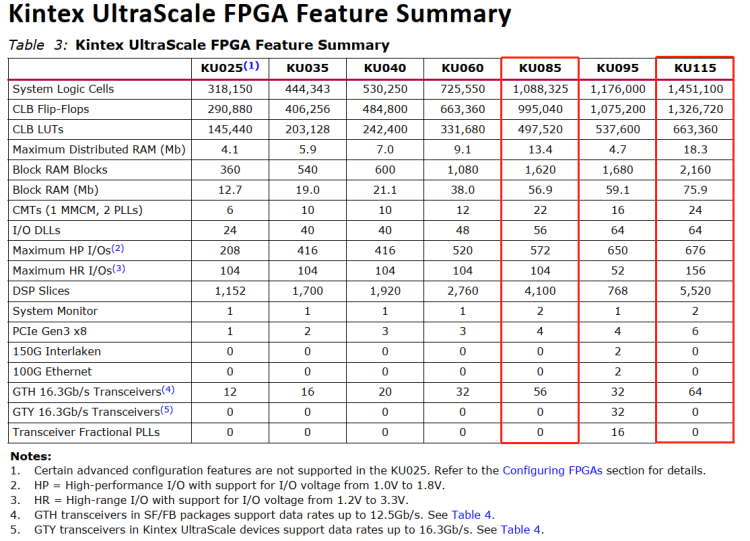

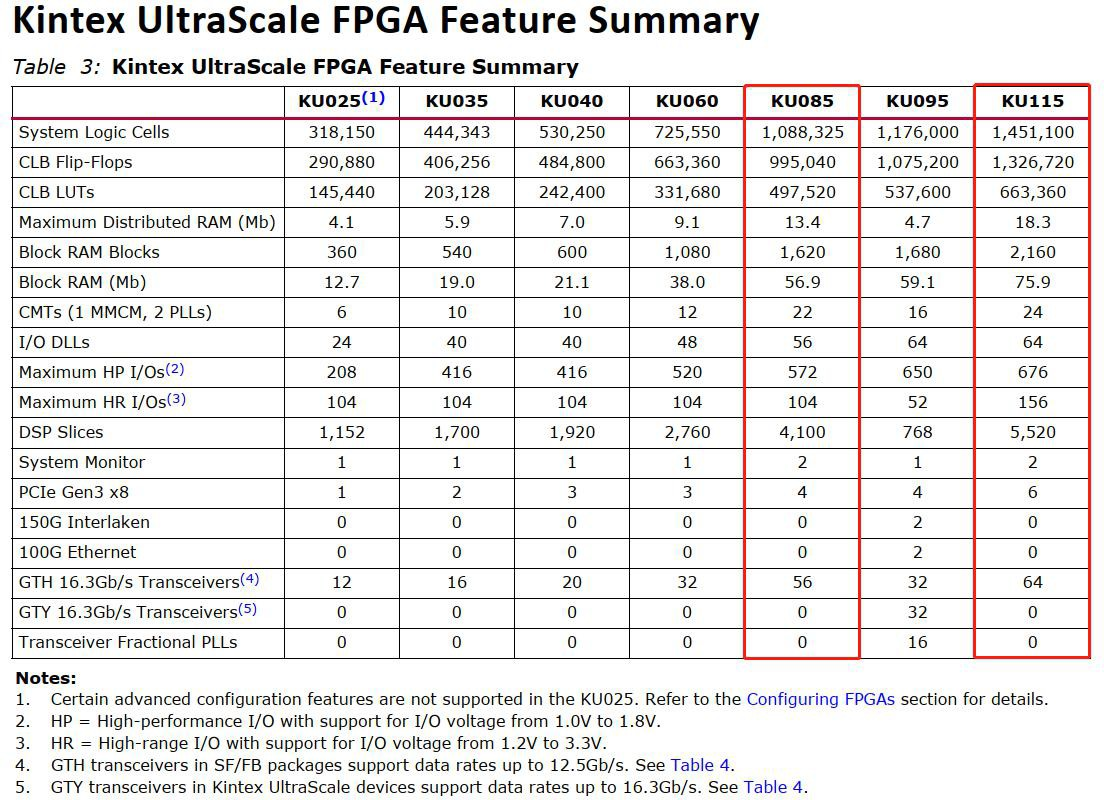

FPGA資源

XCKU115-2FLVF1924I，FLVF1924pin封裝，資源豐富，性價比高；如需要其他選擇，也可選擇XCKU085-2FLVF1924I。

DSP資源

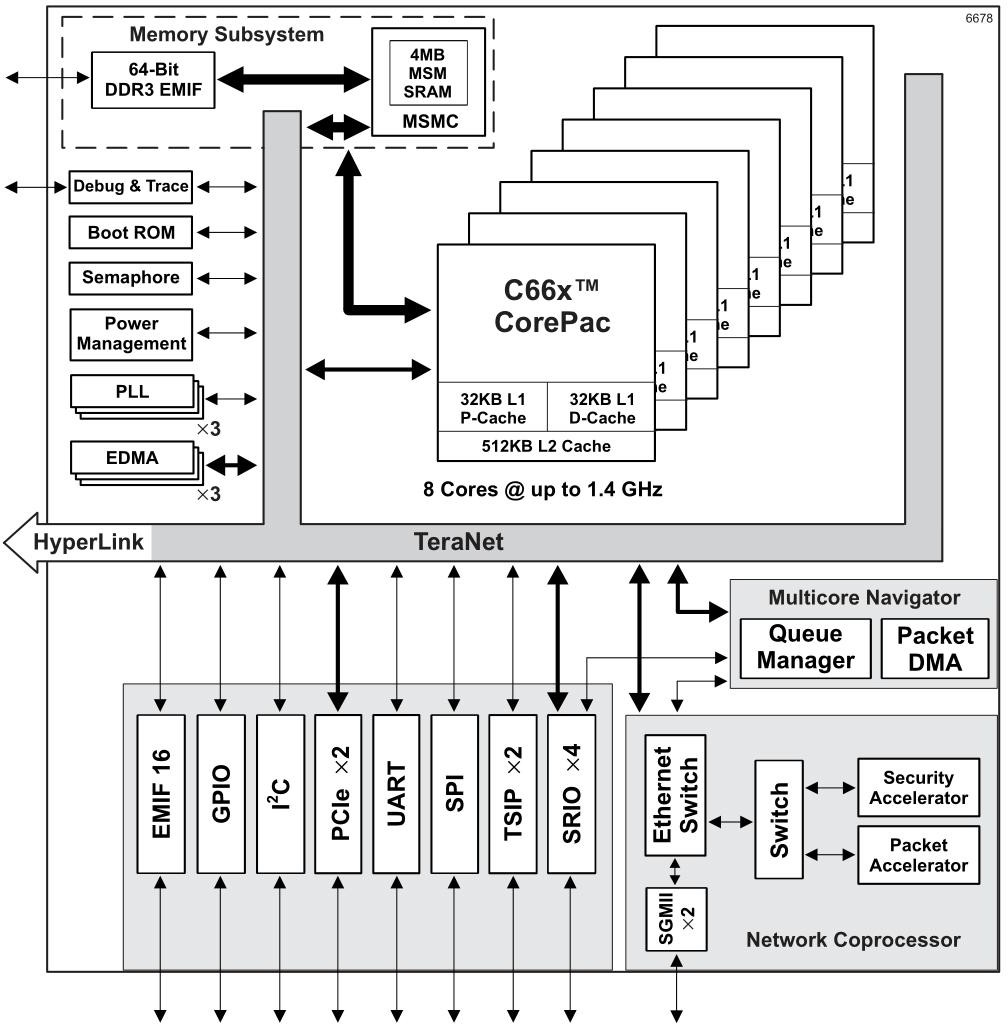

TMS320C6678 是 TI 公司的一款性價比非常高的 DSP 產品，使用者眾多，下圖為TMS320C6678 的內部框圖。

訂貨
