產品簡介

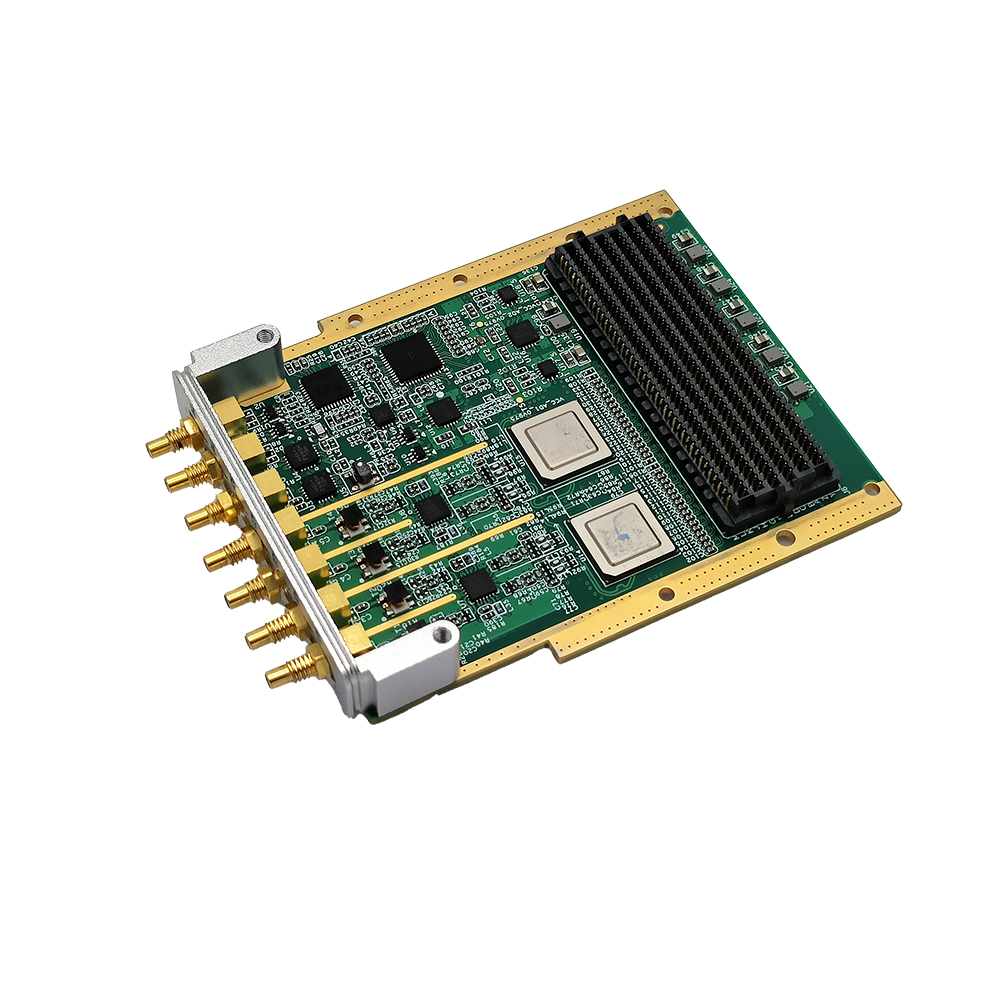

QT7131+是一款高分辨率、高采樣率ADC FMC+子板。它提供4路14位 3.0/2.6/2.0GS/s A/D通道，全功率模擬輸入帶寬（-3dB）可達9GHz。QT7131+A為3.0GSPS采樣率，QT7131+B為2.6GSPS采樣率，QT7131+C為2.0GSPS采樣率。板卡支持2路觸發輸入/輸出；時鐘源支持內參考、外參考、外時鐘三種，可通過載板控制的GPIO實現時鐘源選擇。

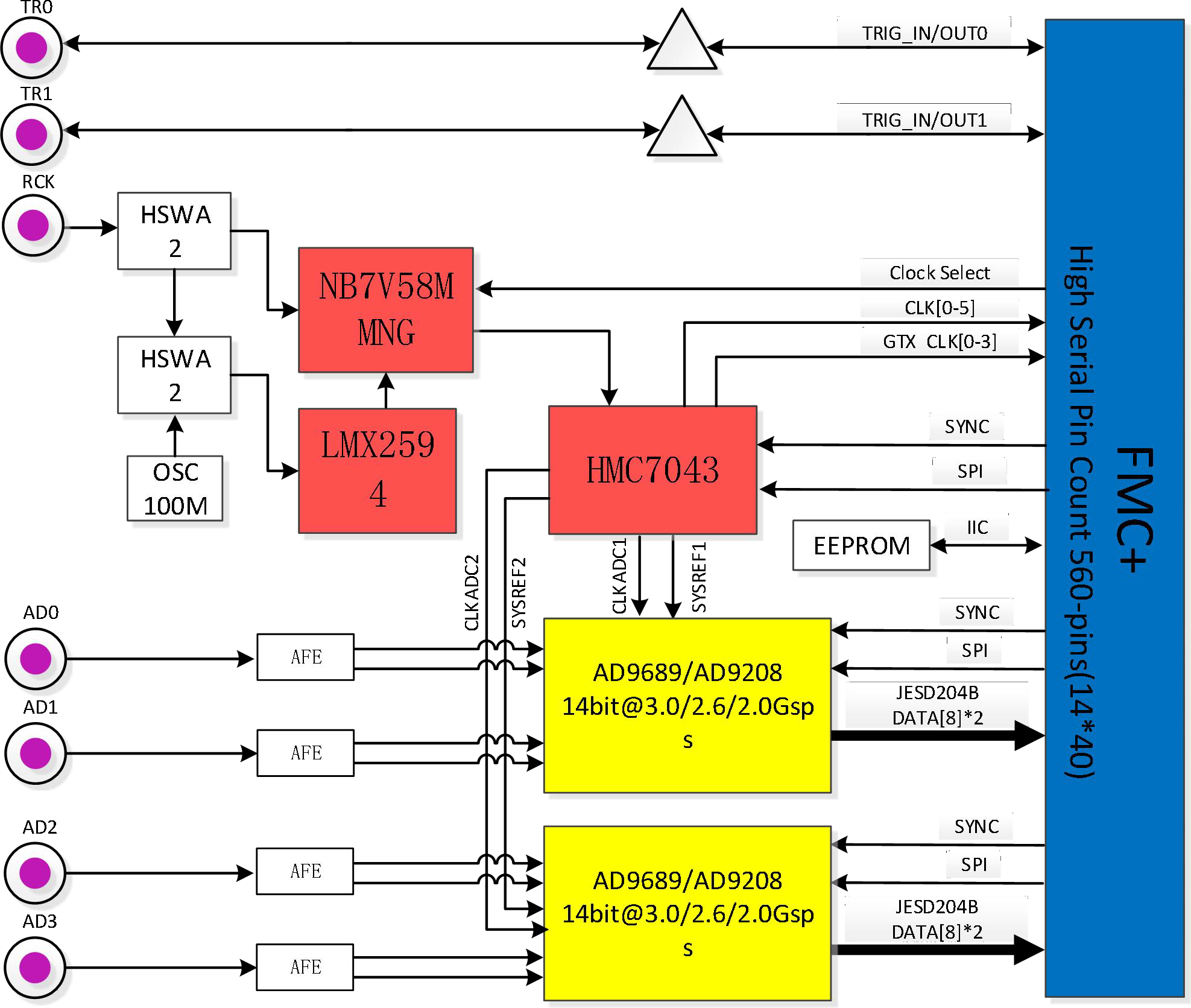

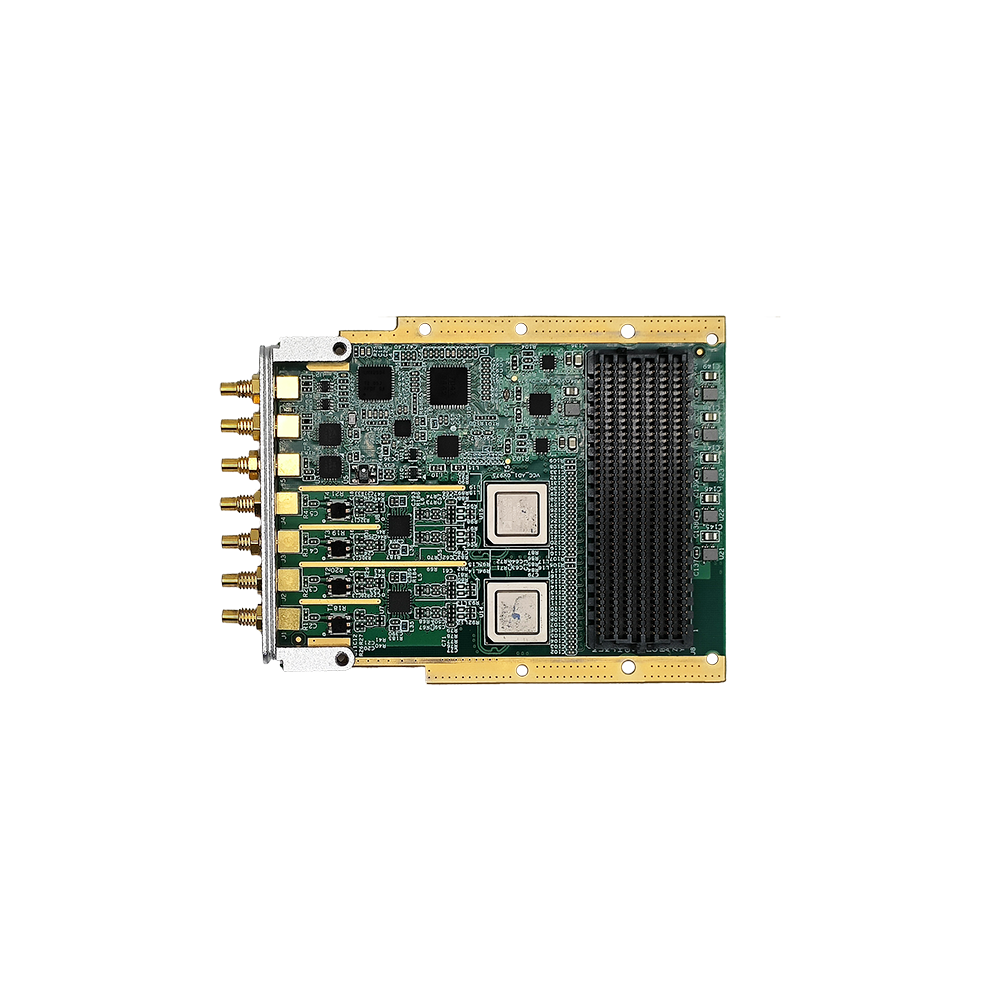

QT7131+板卡的電氣與機械設計依據FMC+標準(ANSI/VITA 57.4)，通過一個高密度連接器（HSPC）連接至FPGA載板。前面板I/O裝配7個SSMC同軸連接器。QT7131+設計兼容風冷和導冷，可適應于坤馳的多種FPGA載板，如QT7012、QT7024及Xilinx和Altera等通用載板，以進行高性能的算法計算。
技術規格

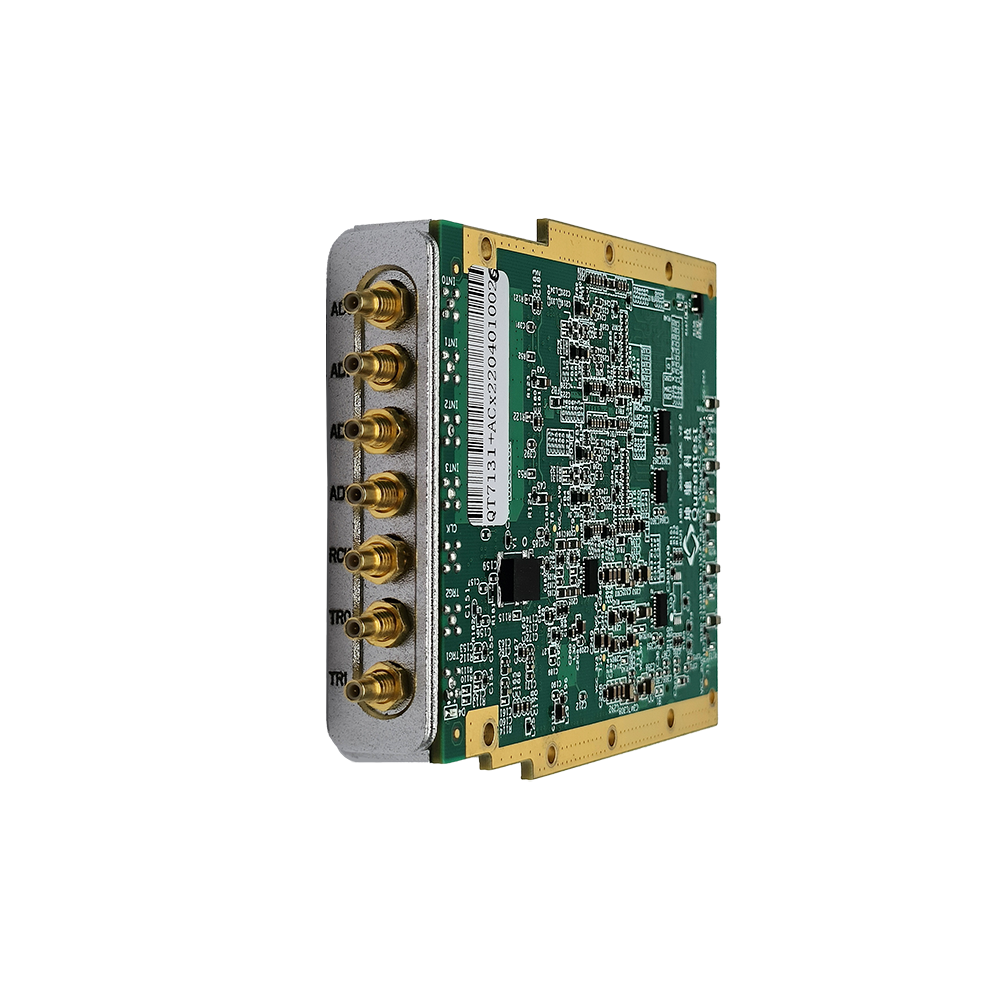

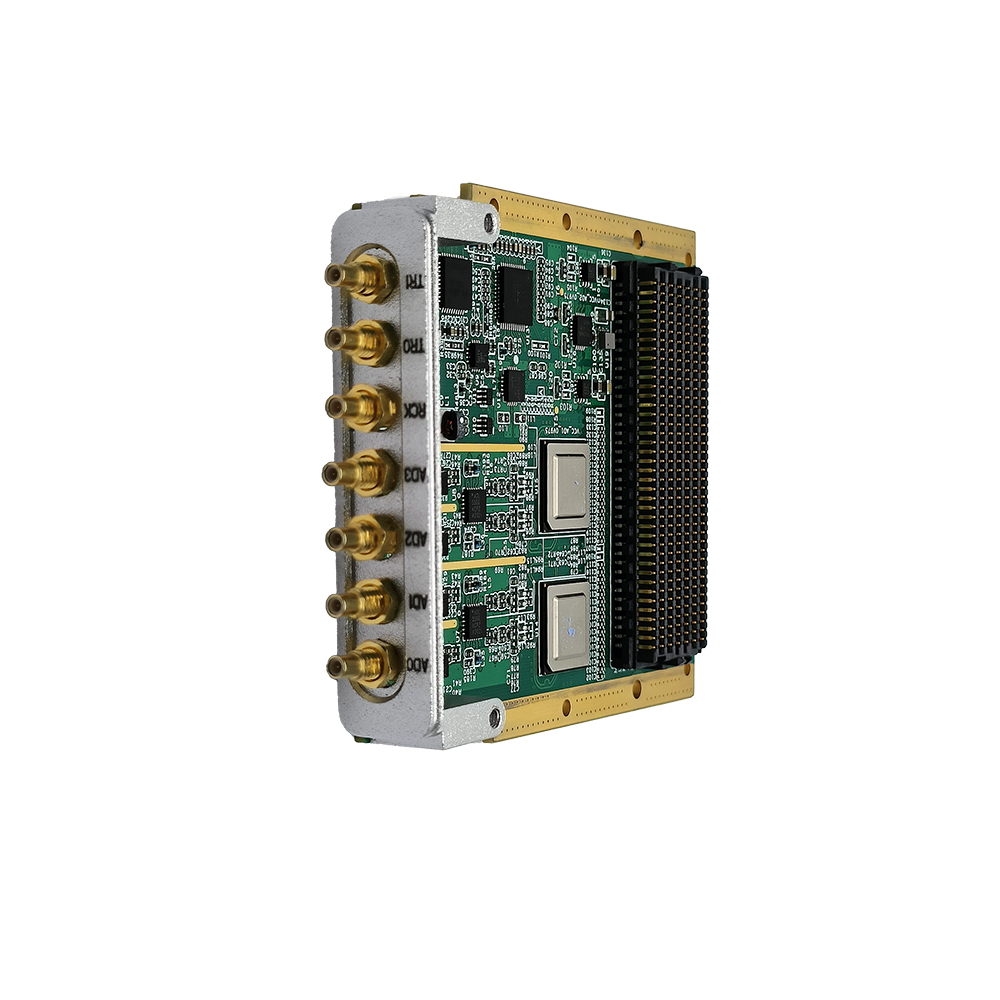

——7 個SSMC 的連接器，其中4 個分別為模擬信號輸入通道AD0 到模擬信號輸入通道AD3；一個為外部時鐘輸入(RCK)；2 個為觸發輸入/輸出（TR0/1）；
——采樣速率:
QT7131+A：4 通道14bit 3.0GS/s； QT7131+B：4 通道14bit 2.6GS/s； QT7131+C：4 通道14bit 2.0GS/s；
——AC 耦合輸入
——輸入帶寬：全功率模擬輸入帶寬（-3 dB）：9GHz
——JESD204B 標準數字接口
——兼容 VITA57.4 規范
——兼容風冷或導冷
——內參考時鐘、外參考時鐘及外采樣時鐘
——HSPC 標準高速連接器
——工作溫度：商業級 0℃～ +55℃ ，工業級 -20℃～ +65℃
應用領域
——軟件無線電
——數字波束成形
——（雷達/聲納）電子戰
——無線通信系統
——高速采集、回放系統
——測試測量儀器
其他支持
——提供 Verilog bit 文件
——JESD204B Core，可包括 BSP
主要規格與指標
|
模擬輸入
|
模數轉換器 ADC
|
|
(1)輸入耦合方式:直流耦合; (2)ADC芯片數量:2片;
(3)全功率帶寬 (-3 dB):9.0GHz; (4)滿量程輸入電壓:
QT7131+A、1.13Vpp ~2.04Vpp，典型值1.7Vpp ;
QT7131+B/C、1.1Vpp ~2.0Vpp，典型值1.7Vpp ;
(5)輸入阻抗:50 Ohm; (6)連接器: SSMC;
|
(1)單片集成雙通道; (2)位數:14bit; (3)最大采樣頻率: QT7131+A：3.0GSPS;
QT7131+B：2.6GSPS;
|
|
|
|
|
|
|
QT7131+C：2.0GSPS;
|
|
時鐘
|
觸發
|
|
(1)支持內參考或外部參考:10 MHz@-6 ~ +6 dBm;
|
(1)觸發輸入:
|
|
|
3.3V LVCMOS/LVTTL;
|
|
(2)支持外部采樣時鐘最高:3.0
GHz@-6 ~ +6 dBm;
|
(2)觸發輸出:
|
|
(3)輸入阻抗:50 Ohm;
|
3.3V LVCMOS或LVTTL;
|
|
(4)耦合方式:交流耦合;
|
(3)最大頻率:200MHz;
|
|
(5)連接器:SSMC;
|
(4)連接器:SSMC;
|
|
FMC+ 接口
|
功耗
|
|
(1)支持HSPC:
|
(1)+12V: 0.8 A max; (2)+3.3V：0.01Amax; (3)+3.3Vaux: NC (4)VADJ：0.15 A max
|
|
ASP-188588-01;
|
|
(2)DP:DP_M2C (0:15)；
|
|
(3)LA(0:33):
|
|
LVDS/LVCMOS 1.8V或2.5V;
|
|
(4)GBTCLK(0:3)，CLK(0:1)
|
|
(5)ADC輸出兼容JESD204B子類1;
|
