產品簡介
SC5405A和SC5406B是三級高動態范圍超外差上變頻器。 設計用于將低頻寬帶IF信號轉換為更高的RF信號，這兩個模塊具有與直接轉換器件相媲美的3階線性度和噪聲性能，但沒有圖像和它們固有的帶內LO泄漏。 當與SignalCore下變頻器配對使用時，雙絞線可以形成一個頻率重新分配器，可以接收一個頻段的信息并在另一個頻段上傳輸相同的信息。 借助附加功能，SC5405A和SC5406B均可配置為1 MHz至3.9 GHz的正弦波發生器。
技術規格
—— 頻率范圍：1 MHz至3.9 GHz
—— 在10 kHz偏移，1 GHz載波時，低殘余相位噪聲<-107 dBc / Hz
—— 輸出電平-100 dBm至17 dBm
—— LO泄漏<90 dBc
—— 動態范圍> 150 dBc
—— 內部IF正弦波音發生器
訂單信息產品編號產品說明

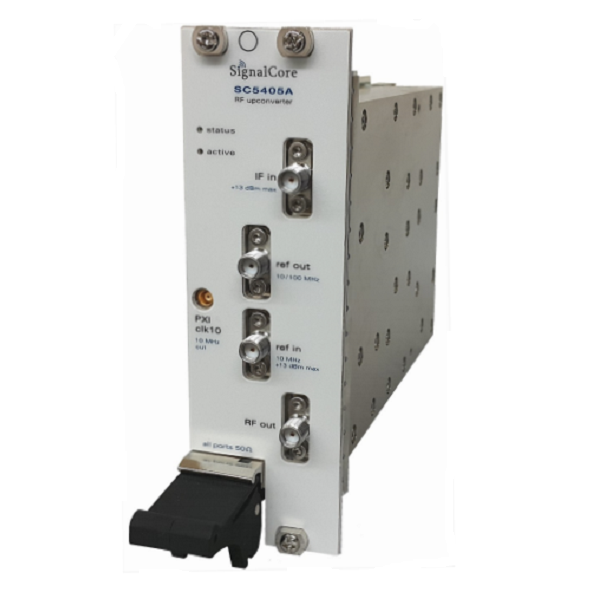

7100019-01 SC5405A，3.9 GHz射頻上變頻器PXI Express

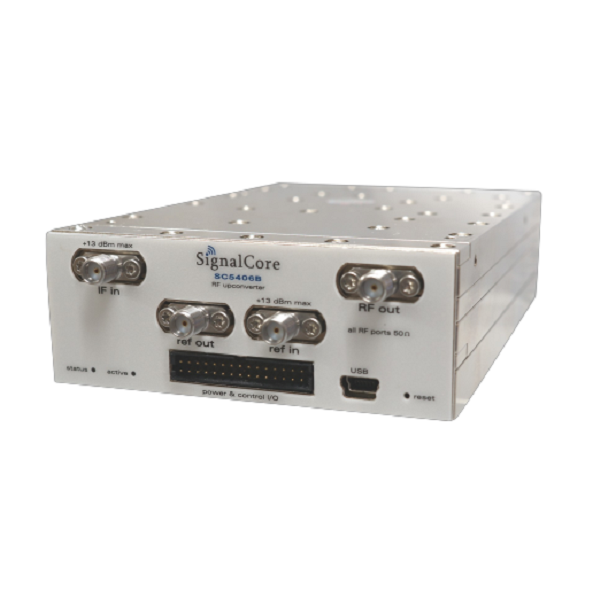

7100059-01 SC5406B，具有USB和SPI接口的3.9 GHz射頻上變頻器
7100059-02 SC5406B，帶USB和RS232接口的3.9 GHz RF上變頻器
7100021-01用于SC540X 3.9 GHz射頻上變頻器系列的Sinetone Generation附件
