產品簡介

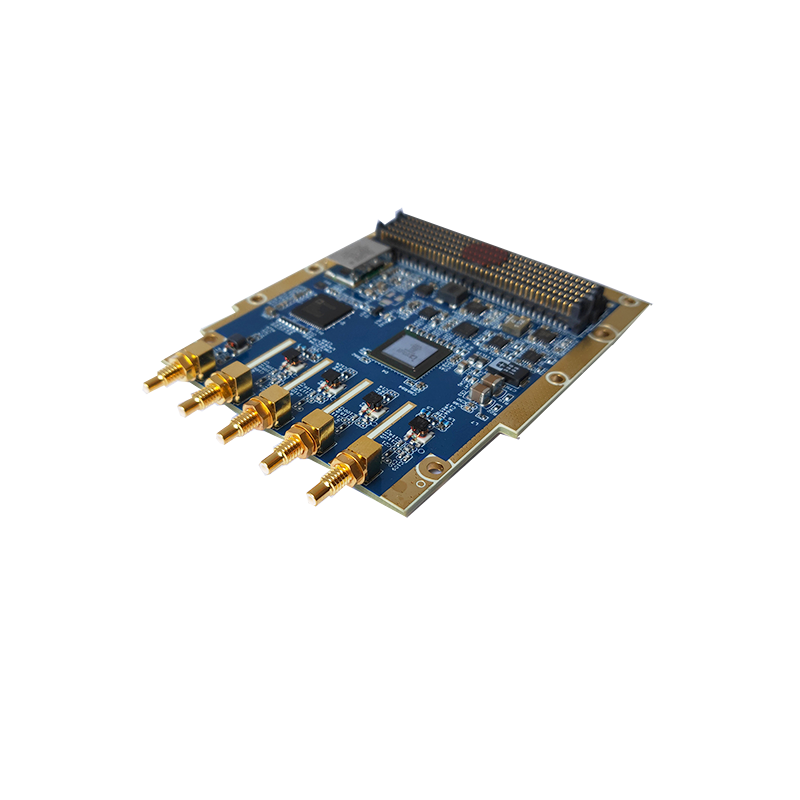

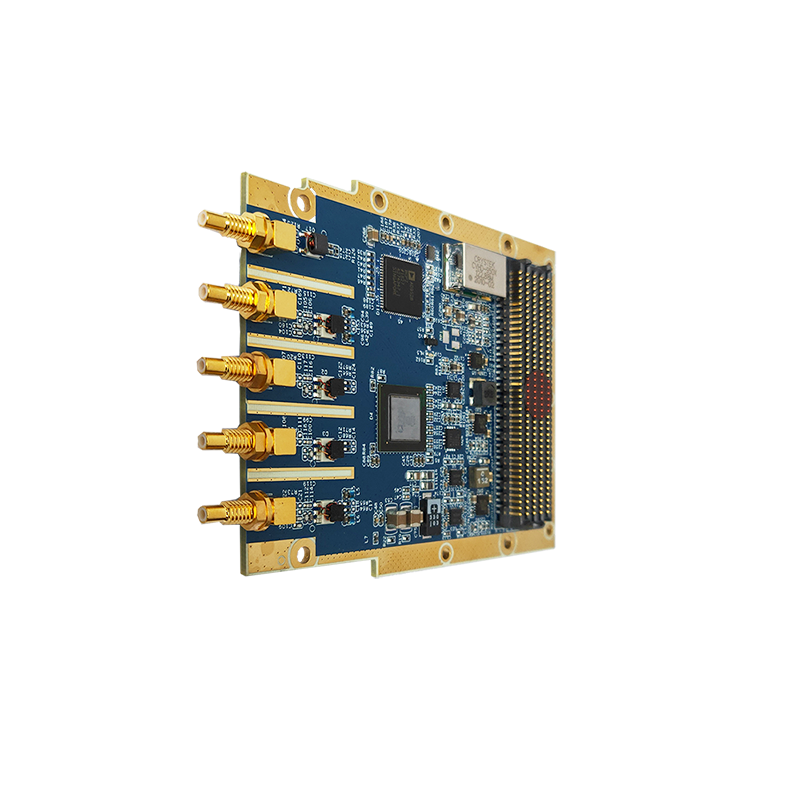

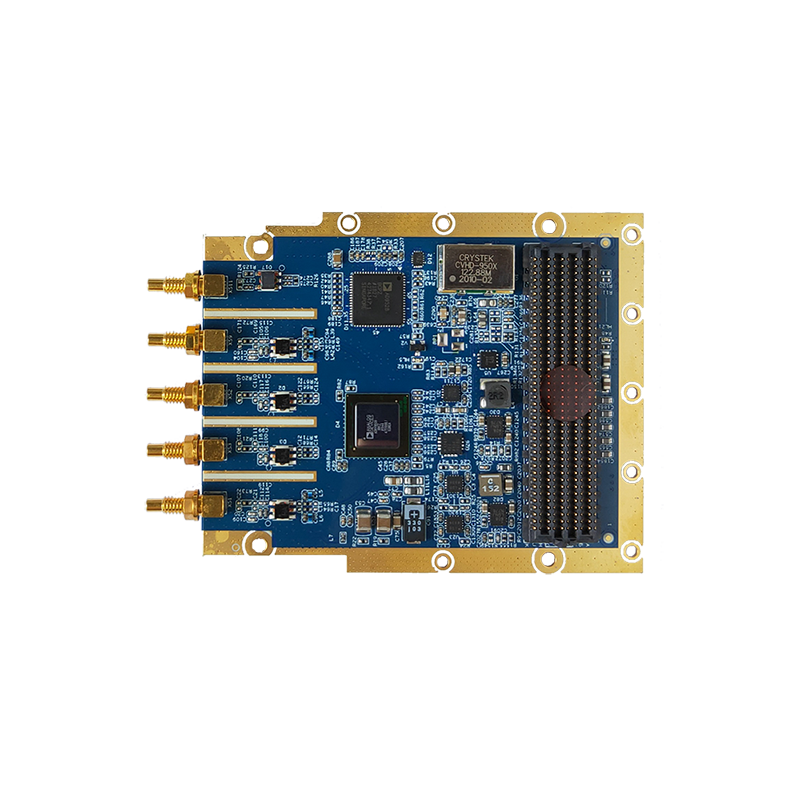

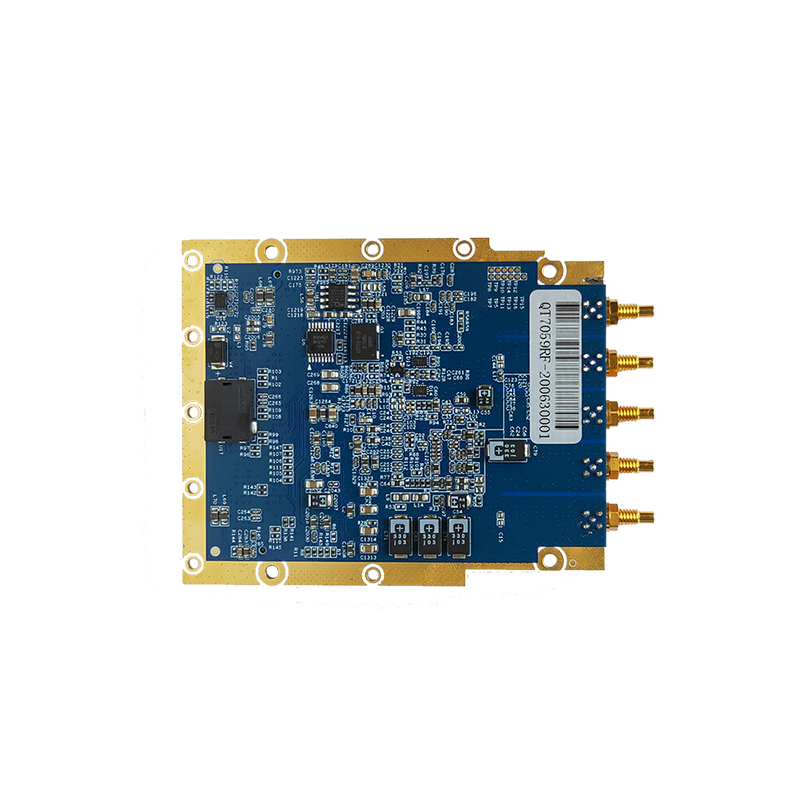

QT7509RF是一款基于ADRV9009芯片高集成度射頻收發器，提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。滿足3G、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。接收路徑由兩個獨立的寬帶寬、直接變頻接收器組成，具有一流的動態范圍。該器件還支持用于TDD應用的寬帶寬、時間共享觀測路徑接收器(ORx)。完整的接收子系統擁有自動和手動衰減控制、直流失調校正、正交誤差校正(QEC)和數字濾波功能。還集成了多種輔助功能，比如模數轉換器(ADC)、數模轉換器(DAC)、用于功率放大器(PA)的通用輸入/輸出(GPIO)以及RF前端控制。

QT7509RF除自動增益控制(AGC)之外，板卡還具有靈活的外部增益控制模式，且在動態設置系統級增益方面具有極大的靈活性。接收信號通過具有固有抗混疊特性的一組四個高動態范圍、連續時間Σ-Δ ADC實現數字化。相比傳統的中頻(IF)接收器時，直接變頻架構組合不會出現帶外鏡像混疊，可降低對RF濾波器的要求。

發射器采用創新的直接變頻調制器，可實現高調制精度和極低的噪聲。觀測接收器路徑由一個寬帶寬、直接變頻接收器組成，具有一流的動態范圍。

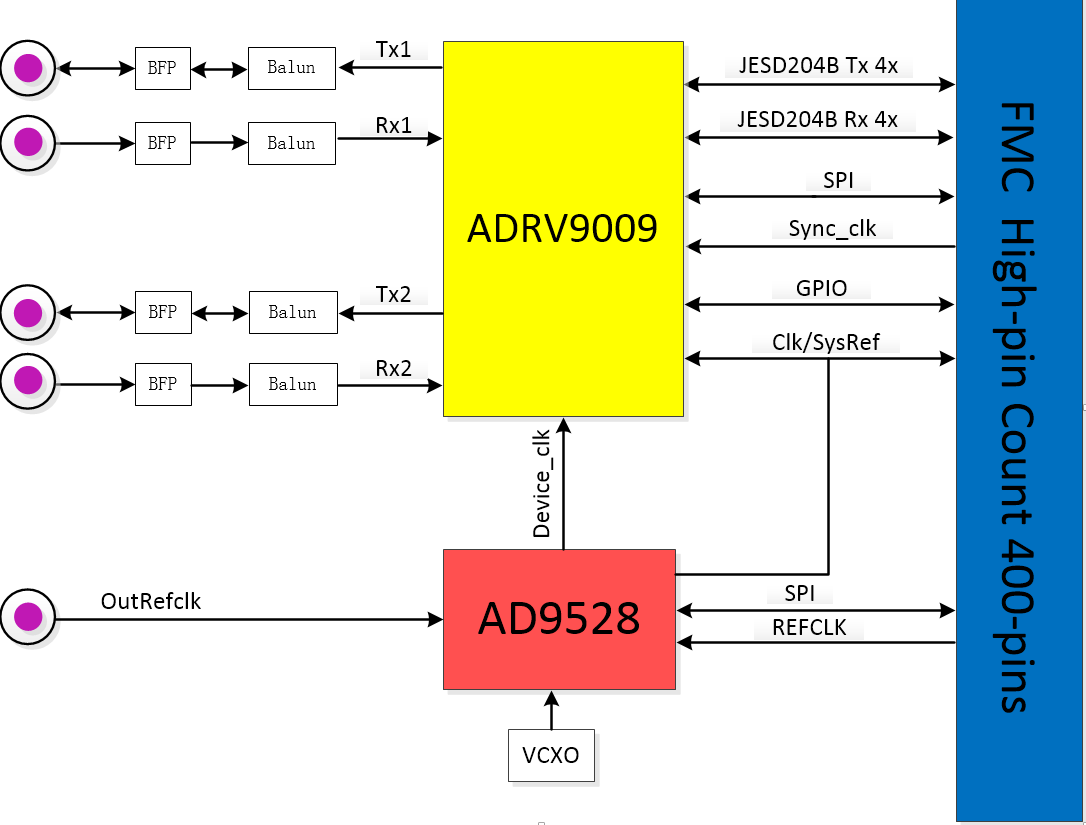

系統框圖

技術規格

• —— 5個SSMC的連接器，其中2個為RX輸入；2個為TX輸出；一個為外部參考時鐘輸入（CLK）

• ——雙發射器，雙接收器，雙輸入共享觀察接收器

• ——最大接收器帶寬：200MHz

• ——最大可調諧發射器合成帶寬：450MHz

• ——最大觀察接收器帶寬：450MHz

• ——全集成的小數N射頻合成器

• ——全集成的時鐘合成器

• ——適用于射頻LO和基帶時鐘的多芯片相位同步

• ——JESD204B數據路徑接口

• ——調諧范圍：75MHz至6000MHz

• ——工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃

應用領域

• ——軟件無線電

• ——寬帶MIMO應用

• ——宏蜂窩時分雙工(TDD)基站

• ——（雷達/聲納）電子戰

• ——儀器儀表和測量

• ——信號智能檢測

客戶價值

• —— 快速交付

• —— 可維護性好

• —— 易于集成

• —— 高速高精度選擇

其他支持

• ——提供Verilog bit文件

• ——JESD204B Core
