產品簡介

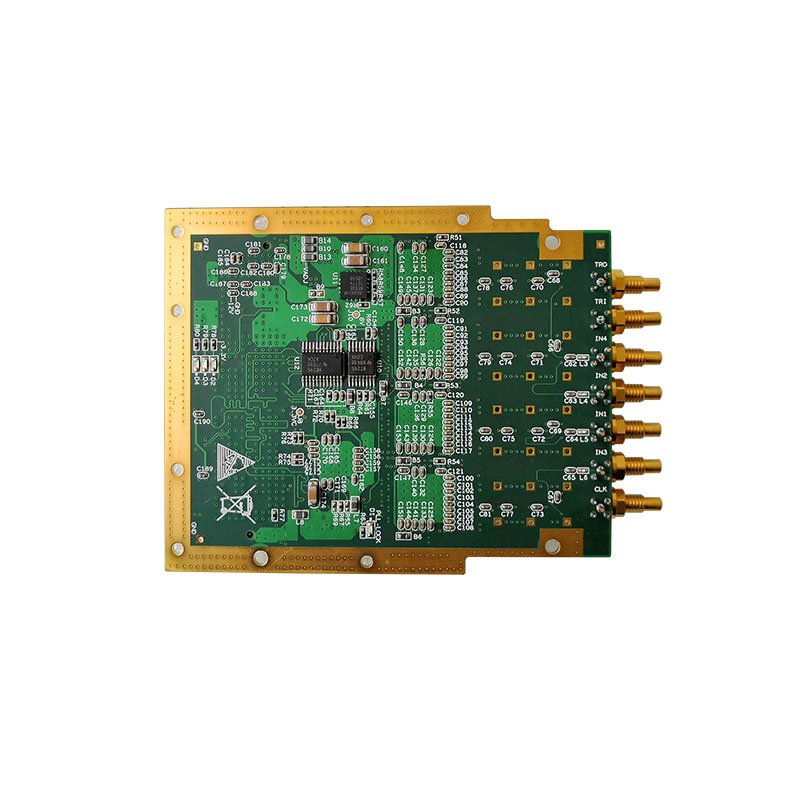

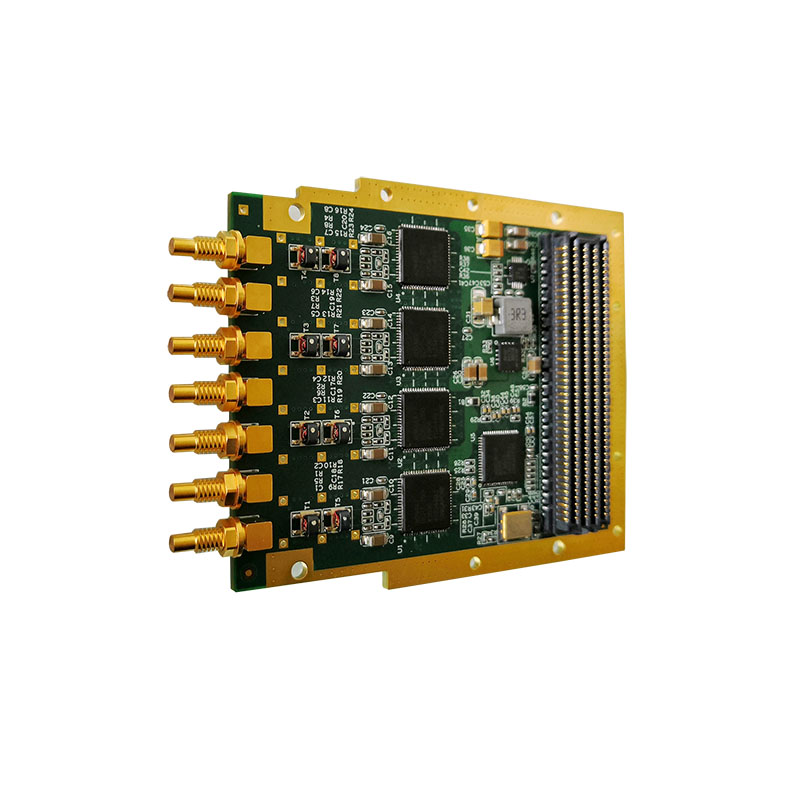

QT7150是一款高分辨率、高采樣率的ADC FMC子板。它提供4路16位250MS/s的A/D通道，全功率模擬-3dB輸入帶寬可達900MHz。本產品是基于ADI公司的AD9467BCPZ-250模數轉換芯片而設計。板卡支持外部同步/觸發輸入和輸出；時鐘模式支持內部參考時鐘、外部參考/采樣時鐘輸入等多種模式，時鐘選擇可通過SPI總線配置實現。

QT7150板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。前面I/O裝配了7個SSMC同軸連接器。QT7150支持導冷結構，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

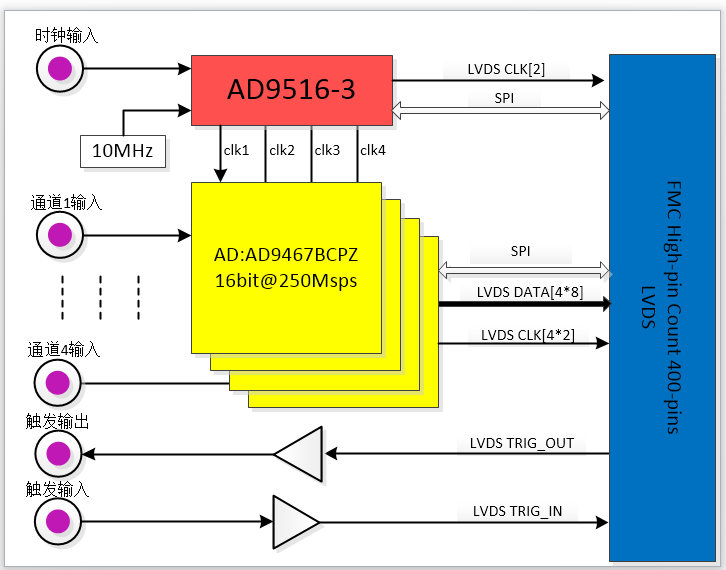

系統框圖

技術規格

• —— 7個SSMC的連接器，其中4個分別為模擬信號輸入1~4；一個是外部參考/采樣輸入信號（CLK）；一個為觸發輸出（TRO）；一個為觸發輸入(TRI)

• —— 采樣頻率：16bit，4通道250MS/s

• —— 帶寬：全功率模擬帶寬（-3dB）900MHz

• —— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

• —— 散熱方式：風冷或導冷

• —— AC耦合輸入

• —— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

• —— HPC高引腳數連接器，同時也支持LPC（1,2通道輸入時）

• —— 工作溫度：商業級0℃～+70℃ ，工業級-40℃～+85℃

應用領域

• ——軟件無線電

• ——寬帶MIMO應用

• ——數字波束成形

• ——（雷達/聲納）電子戰

• ——物理實驗

• ——信號智能

• ——航空航天和測試儀器

其他支持

• —— 提供Verilog bit文件

• —— 開源的C/C++參考例子
