產品簡介

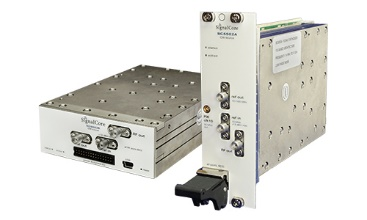

SC5520/SC5521是超高頻頻率合成器系列信號發生器中的一款高端產品，它的頻率調諧范圍為160MHz至40GHz，步進分辨率為1Hz，幅度范圍典型值為-10dBm至+15dBm，相位噪聲指標極為出色（在數字通信中，該器件出色的相位噪聲不會降低數字?jǐn)?shù)據的EVM）。該產品模塊既緊湊又堅固，非常適合集成到變頻器、測試設備或作為數字?jǐn)?shù)據轉換器的時鐘源。
該經濟型射頻信號發生器/射頻信號源/連續波信號發生器每個模塊都提供了完整的使用說明、GUI、驅動程序軟件和示例代碼。
技術規格
|
輸出頻率范圍
|
160MHz~40GHz
|
|
殘余相位噪聲
|
<-115 dBc/Hz@10kHz，18 GHz
|
|
調諧分辨率
|
1Hz
|
|
最大輸出功率
|
+15dBm典型值
|
|
振幅范圍
|
-10dBm至+15dBm 典型值
|
|
尺寸
|
94mmx19mmx146mm
|
|
重量
|
0.45kg
|
|
總線接口
|
USB、SPI、PXIe
|

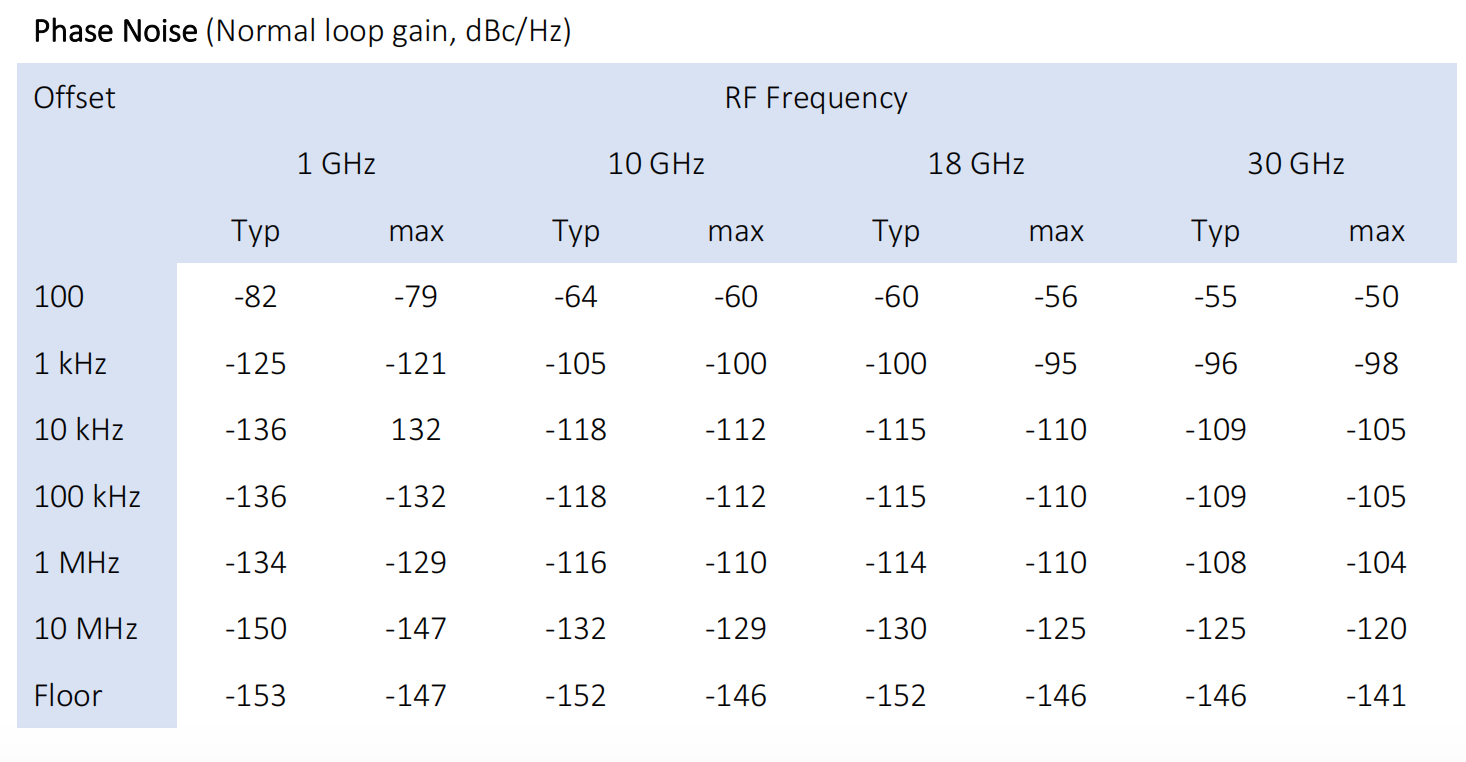

相位噪聲指標
環境與物理參數
|
環境
|
|
內部設備工作溫度 SC5520A
|
-10℃~+75℃
|
|
環境溫度 SC5521A
|
-10℃~+55℃
|
|
環境儲存溫度
|
-40℃~+100℃
|
|
工作相對濕度
|
10%~90%，不凝結
|
|
儲存相對濕度
|
5%~90%，不凝結
|
|
操作沖擊
|
30g，半正弦波脈沖，持續時間11ms
|
|
儲存沖擊
|
50g，半正弦波脈沖，持續時間11ms
|
|
操作振動
|
5Hz~500Hz，0.31grms
|
|
儲存振動
|
5Hz~500Hz，2.46grms
|
|
物理
|
|

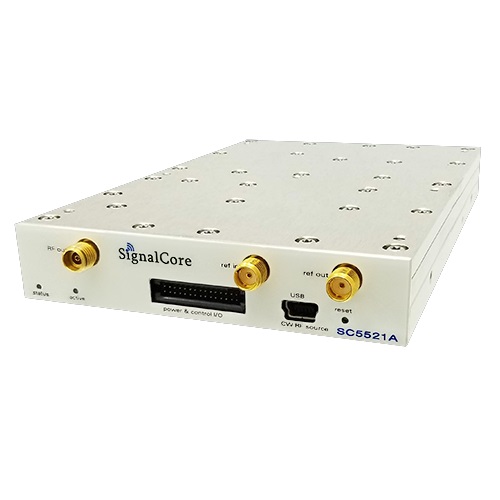

SC5521A尺寸（寬*高*深，最大包絡）
|
3.7’’*0.75’’*5.75’’
|
|

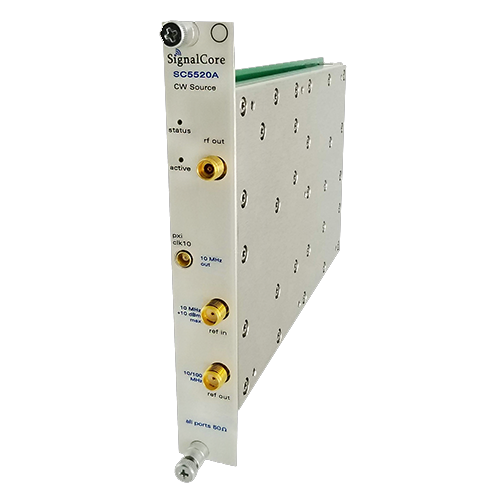

SC5520A尺寸（寬*高*深，最大包絡）
|
單PXI槽位
|
|
重量
|
1磅
|
|
射頻輸出連接器
|
K型，2.92mm
|
|
引用連接器
|
SMA
|
|
PXI背板時鐘連接器 SC5520A
|
MCX
|
|
射頻連接器標稱阻抗
|
90%
|
|
電源和數字接口連接器SC5521A
|
PXIe，USB和RS-232/SPI
|
|
通信接口輸入電壓SC5521A
|
10~15V DC
|
|
通信接口輸入電壓SC5520A
|
5V、12V
|
|
當前峰值（初始值）
|
最大2.7A @12V
|
|
當前穩定值（平均值）
|
1.85A@12V
|
|
電量消耗
|
最大24W
|

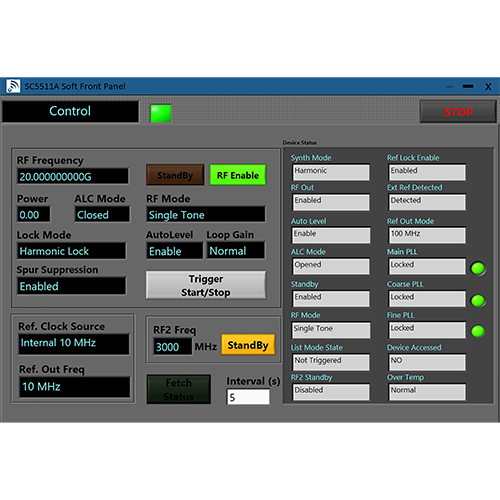

應用軟件

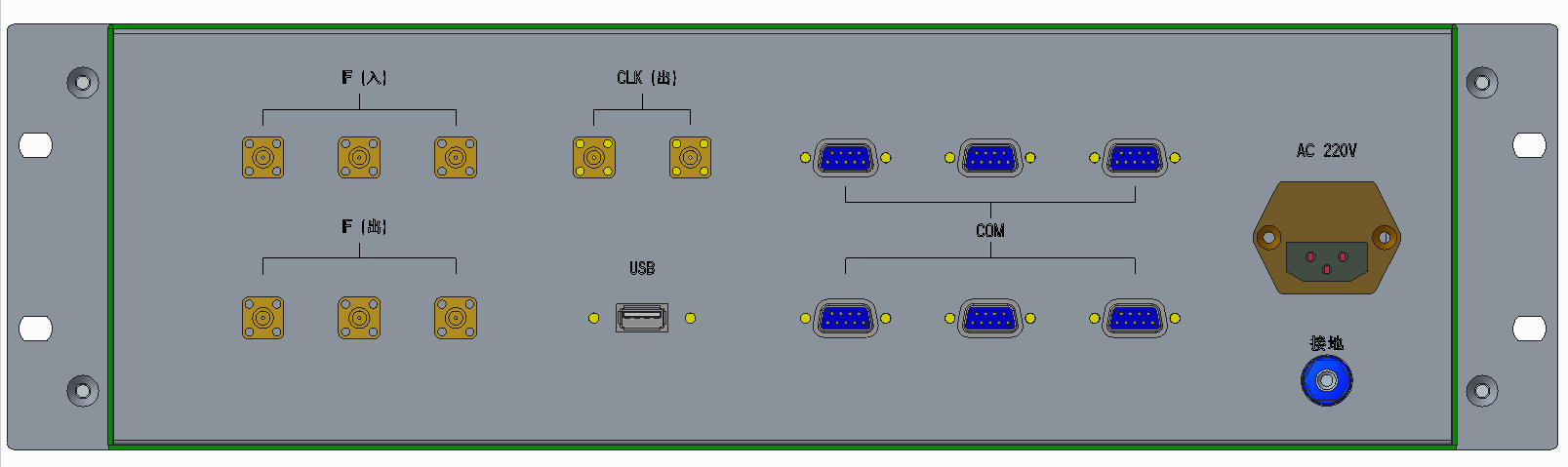

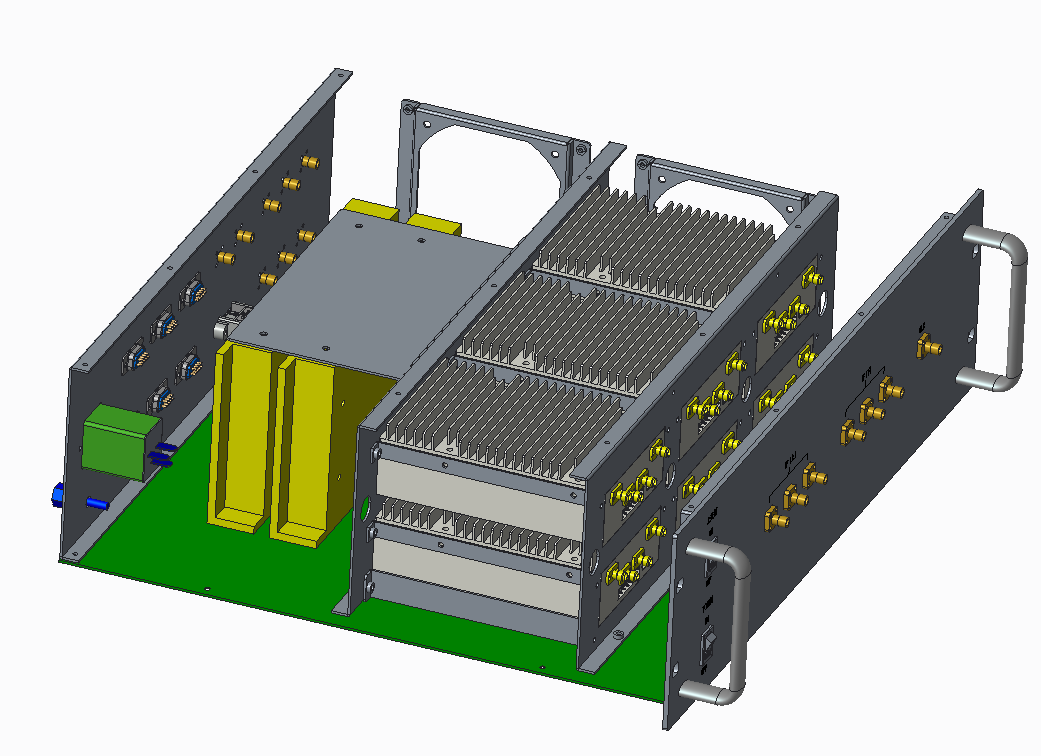

多通道版本
相關產品

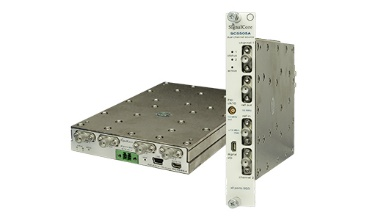

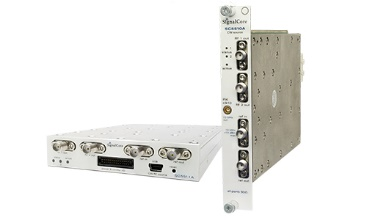

100MHZ~20GHZ信號發生器50MHZ~10GHZ信號發生器直流-6.25GHZ信號發生器
客戶價值
-
——緊湊小巧
-
——低相位噪聲
-
——高性價比
-
——易于集成
應用領域
-
——通信收發器
-
——汽車?yán)走_(dá)
-
——光學器件
-
——本振源等
