軟件簡介

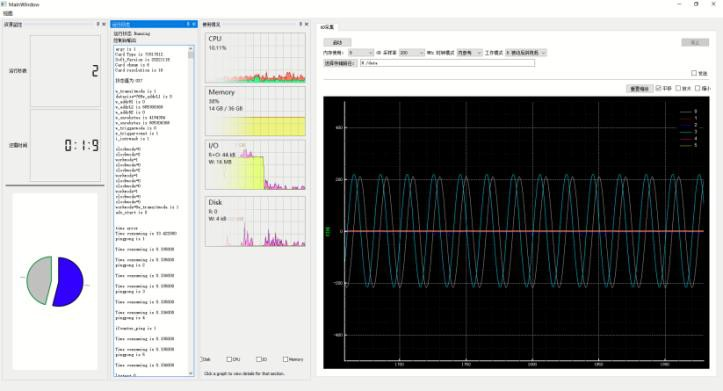

QT Data Recorder 是為高速數據采集過程中對高速數據進行長時間連續存儲記錄而設計的一款用于信號查看、記錄和存儲的上位機軟件。QT Data Recorder 在界面顯示簡潔、操作簡單的基礎上，還具備硬件設置、信號采集、文件存儲、波形顯示的功能，右側的狀態欄添加了資源監控、磁盤容量實時計算、運行狀態日志打印的功能，以便于在信號采集的過程中實時監測狀態并反饋。QT Data Recorder 可以在不需要代碼編程的情況下立即開始信號采集任務，實現流盤記錄和信號實時監測與分析。

功能概述

主要功能描述:

——具備高速信號采集的功能

——具備數據實時處理的功能

——具備數據實時顯示的功能

——具備數據文件存儲的功能

——具備波形細節查看的功能

——具備資源實時監控的功能

——易于操作的菜單選項

——支持windows 操作系統

——支持Linux 操作系統

——支持國產化操作系統

二次開發支持

QT Data Recorder 同時提供軟件開發包，開發包中包含開發接口API 和采集卡使用的例程，支持多種開發語言，包括 C/C++、C#、Python、matlab、Labview。用戶可以通過該軟件開發包開發特定應用場景的上位機軟件。

適用產品型號

本軟件適應于坤馳公司以下產品系列：

QT12151

使用 QT Data Recorder

硬件設置

所有的硬件設置都可以通過軟件提供的設置窗口來操作，包括內存使用大小、采樣率、時鐘模式、工作模式、文件存儲路徑等。

文件保存

QT Data Recorder 控制從板卡到計算機的完整數據傳輸，該功能是為快速的數據傳輸和保存而設計的。QT Data Recorder 的顯示層和硬件控制之間做了嚴格的分離，為信號采集完整性提供了最大的性能保障。

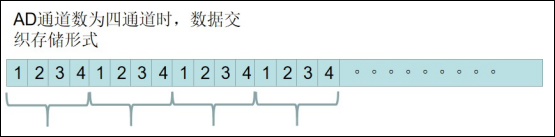

為了提高數據的后期處理效率，QT Data Recorder 將數據以設定的大小自動分割成多個文件。QT Data Recorder 支持文件以二進制格式存儲，并且數據是以交織的形式存儲的到計算機中的，數據交織存儲形式如下圖所示。

采集模式

無限點單次采集模式下，板卡會在接收到一次觸發信號之后連續不斷地采集數據，同時連續不斷地傳輸數據到上位機內存，無限點采集模式下采集的數據量受硬盤容量限制，如果不保存文件實時處理數據，數據量不受任何限制。采集卡可以一直工作，直到用戶發命令停止數據采集。

時鐘模式設置

用戶通過QT Data Recorder 的時鐘窗口設置時鐘模式，實現內部參考時鐘、外部參考時鐘和外部采樣時鐘的切換。

資源監控

QT Data Recorder 支持用戶查看磁盤資源占用情況。通過軟件的運行時間（單位：秒），磁盤占用情況計算出數據寫滿磁盤所需的時間（時：分：秒）。

在下方將磁盤已用空間和可用空間用百分比和圖例的形式直觀的展示出來。方便用戶在使用的過程中及時監測到資源占用的情況。
