產品簡介

QT7011是一款PCIex8總線的FPGA處理板和FMC子卡載板。它基于Xilinx公司的Xilinx Virtex-7系列FPGA中的XC7VX690T FPGA，外掛8GByteDDR3/64bit，支持PCIe3.0x8，F(xiàn)MC-HPC連接器，可靈活擴展不同功能及接口的FMC子卡；同時可支持Windows，Linux上位機驅動。

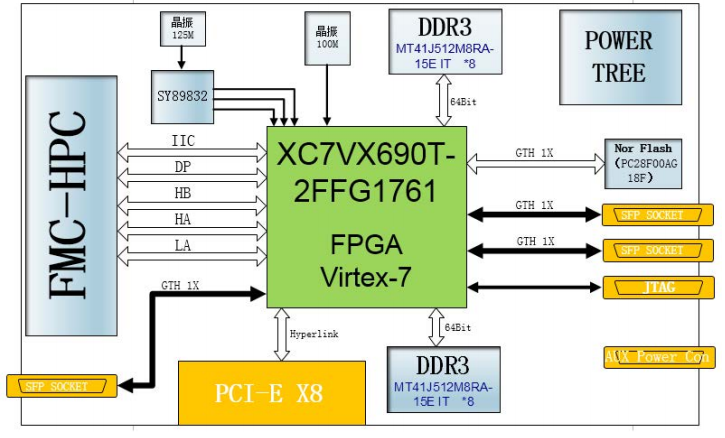

系統框圖

技術規格

—— 主芯片采用Xilinx FPGA XC7VX690T-FFG1761；

—— 板上配有EEPROM存儲參數配置等信息；

—— 標準PCIe接口，支持PCI-Ex8，可支持PCIe3.0協議；

—— 支持2組64bitDDR3，每組容量4GByte；

—— BPI Flash 128MB，用于程序加載；

—— 支持1個FMCHPC；

—— 面板引出1路SFP+光通道，最高設計速度10Gbps；

—— 還支持另外2路SFP+光通道；

—— 支持4個LED指示燈；

—— 所有器件支持商業級，工業級。

應用領域

—— FPGA信號處理

—— 軟件無線電

—— 雷達圖像處理

—— 衛星通信系統

—— 圖象與視頻處理

—— 基帶通信接收

—— 多通道數字接收

客戶價值

—— 高性價比

—— 縮短開發周期

—— 板載豐富FPGA資源

—— 易于二次開發

—— 易于搭建

其他支持

—— 支持DDR3接口，PCIe接口等IP的例程；

—— 支持Windows驅動，Linux驅動；

—— FMC可插接各種符合VITIA57規范的標準高速ADC，DAC等子卡；

—— 可提供FMC子卡演示程序。
