產品簡介

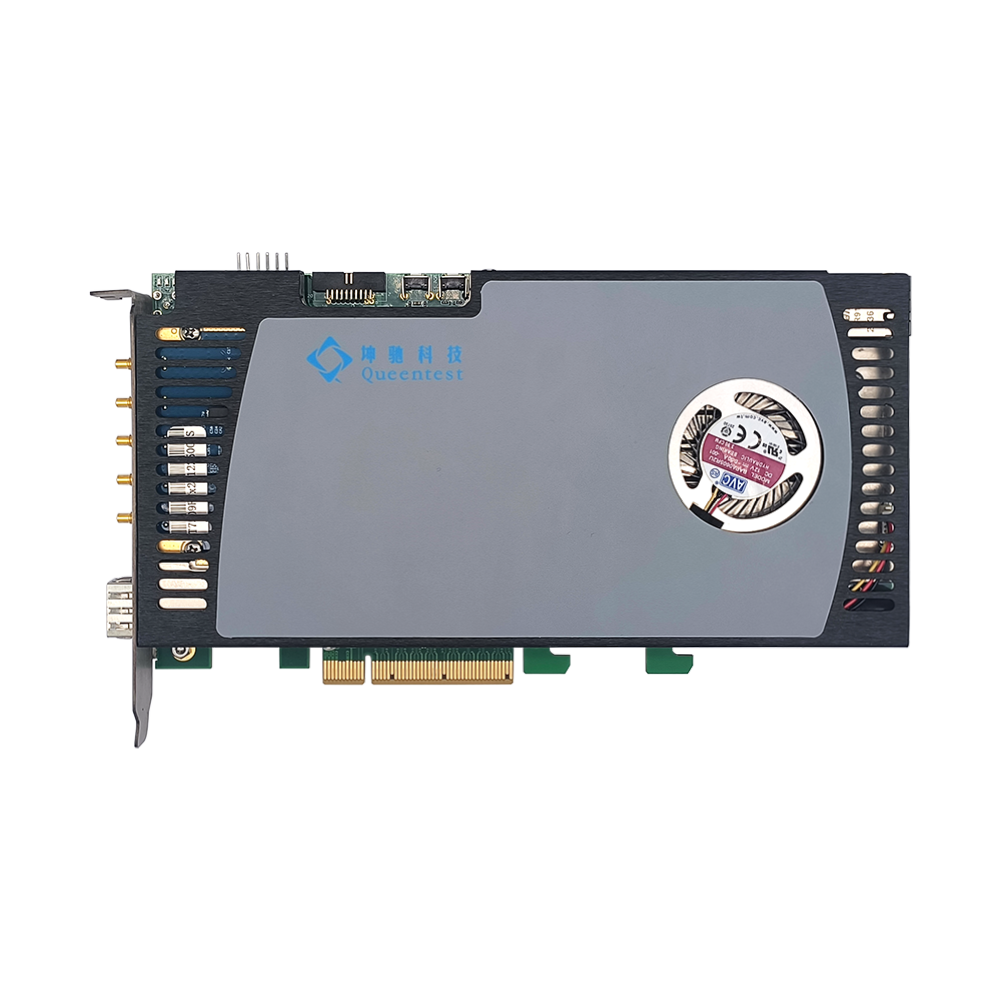

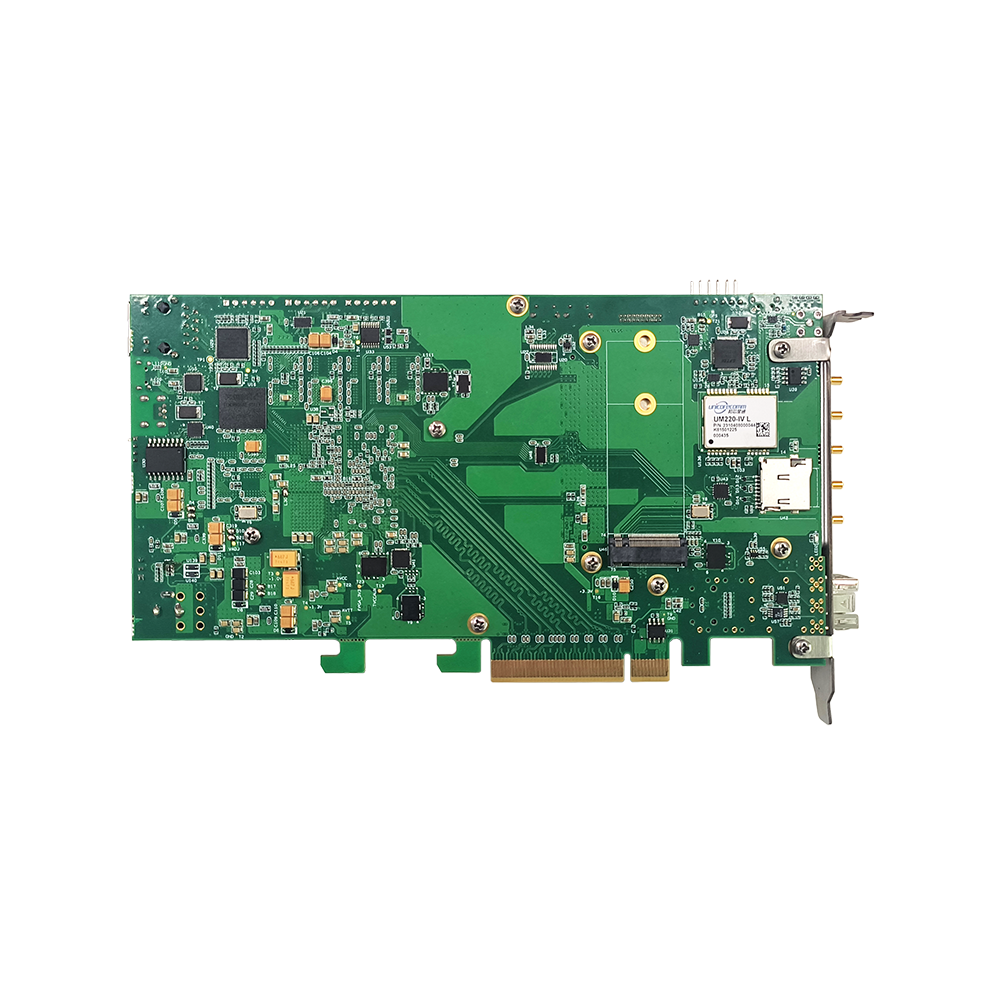

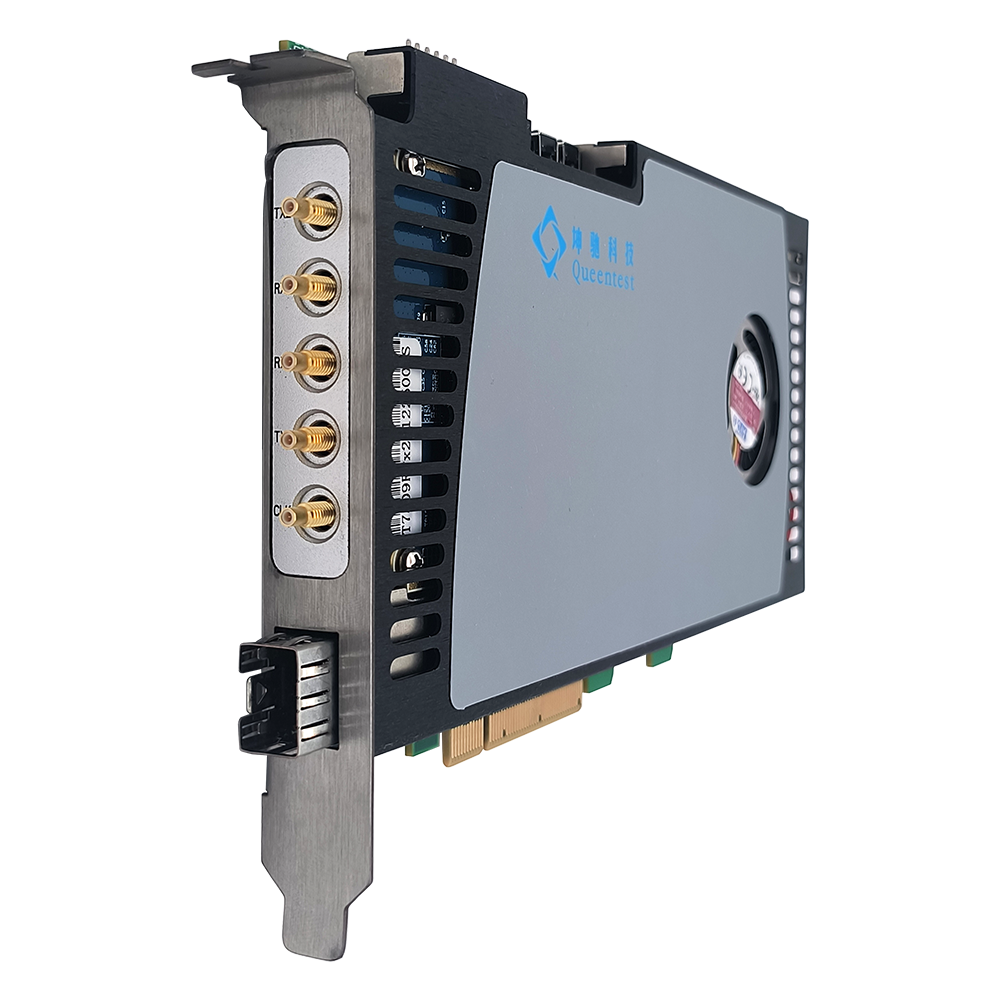

坤馳科技自主研發的QT1509RF是一款基于RF-IC芯片PCIe總線的射頻收發板卡,板卡提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。滿足3G、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。接收鏈路由兩個獨立的帶寬、直接變頻接收器組成,具有出色的動態范圍。發射鏈路采用直接變頻調制器,以小巧的體積完成高精度低噪聲信號調制。射頻通道具備程控增益控制電路,能夠利用軟件提供的API完成手動或者自動增益控制功能,配合基帶的數字濾波功能,板卡提供靈活增益控制模式以及對應的濾波器配置。

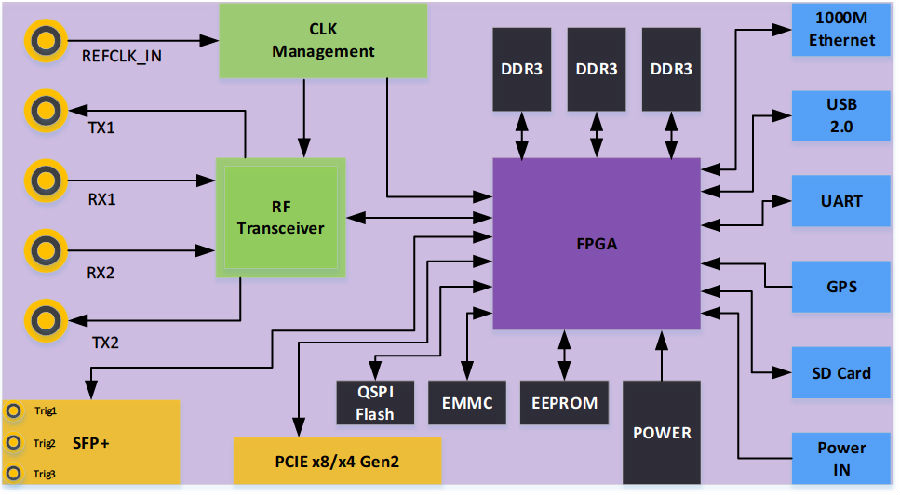

系統框圖
技術規格
—— 2個射頻接收通道,頻率覆蓋范圍75MHz~6GHz,信號瞬時帶寬200MHz
—— 2個射頻發射通道,頻率覆蓋范圍75MHz~6GHz,信號瞬時帶寬200MHz,最大合成帶寬450MHz
—— 支持內部參考時鐘和外部參考時鐘
—— 支持TDD應用模式,同一時刻接收和發射頻點相同
—— 支持PCIE x8 Gen2數據采集流盤模式
—— PCIE x8 Gen2,連續傳輸速率2GB/s
—— 10Gbps光口,連續傳輸速率900MB/s
—— 3GB(PS:1GB、PL:2GB)DDR3存儲空間
—— 集成GNSS授時模塊,支持采樣時戳功能,支持BDS、GPS等系統
—— 集成8GB EMMC Flash和SD卡接口,滿足大容量數據存儲
—— 集成10/100/1000Mbps Ethernet接口、10Gbps光纖接口以及USB2.0接口
—— PCIE接口和光口復用設計,僅支持同時使用的模式如下:PCIE x4 Gen2和SFP+,PCIE x8 Gen2
—— FPGA定制應用,提供Verilog-HDL二次開發接口
客戶價值
—— 通過快速PCIe總線實時傳輸采集數據
—— 靈活的子母卡配置方案
—— 縮短開發時間,加快產品上市速度
—— 可集成滿足OEM領域應用的實時信號處理模塊:如DDC、DUC以及FFT等
應用領域
—— 3G、4G、5G TDD模式通信
—— 軟件無線電
—— 寬帶MIMO應用
—— (雷達/聲納)電子戰
—— 儀器儀表和測量
軟件支持
設備驅動
QT1509RF提供64位驅動程序。
Windows支持Windows 10,Windows11,Windows Server 2019等主流版本。
Linux系統支持Ubuntu,Centos,Redhat等版本,嵌入式Linux系統,國產化系統上也能夠很好的支持。
采集回放軟件
通過采集回放軟件可進行信號分析、測量、回放,無需編程。軟件集成了硬件設置、數據顯示、示波器、瞬態記錄、分析和保存數據等功能,并在易于使用的統一界面下完成以上所有功能。

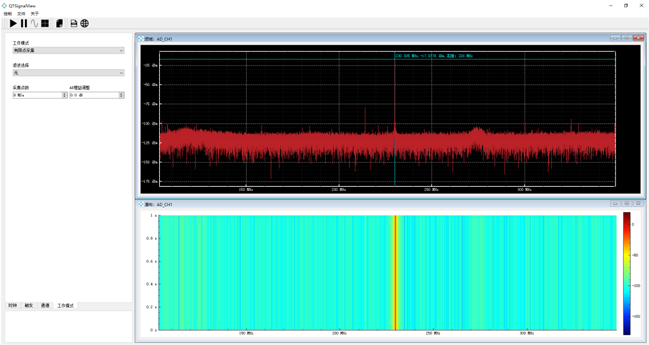

采集回放軟件界面
軟件開發包(SDK)
QT1509RF提供計算機上使用的開發包,通過軟件編程實現對板卡功能的控制,提供開發接口文檔說明以及例程參考,能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python等主流開發語言,支持Visual Studio、QT Creator等多種開發環境。
主要性能與指標
射頻輸入接口特性
RF INPUTS AC-COUPLED (-6dBFS)
|
RF 輸入
|
2
|
|
SNR@1900MHz
|
54
|
dB
|
SFDR@1900MHz
|
75
|
dB
|
LOL@1900MHz
|
-80
|
dB
|
AC耦合輸入阻抗
|
50
|
Ohm
|
最大輸入功率@1900MHz
|
-6
|
dBm
|

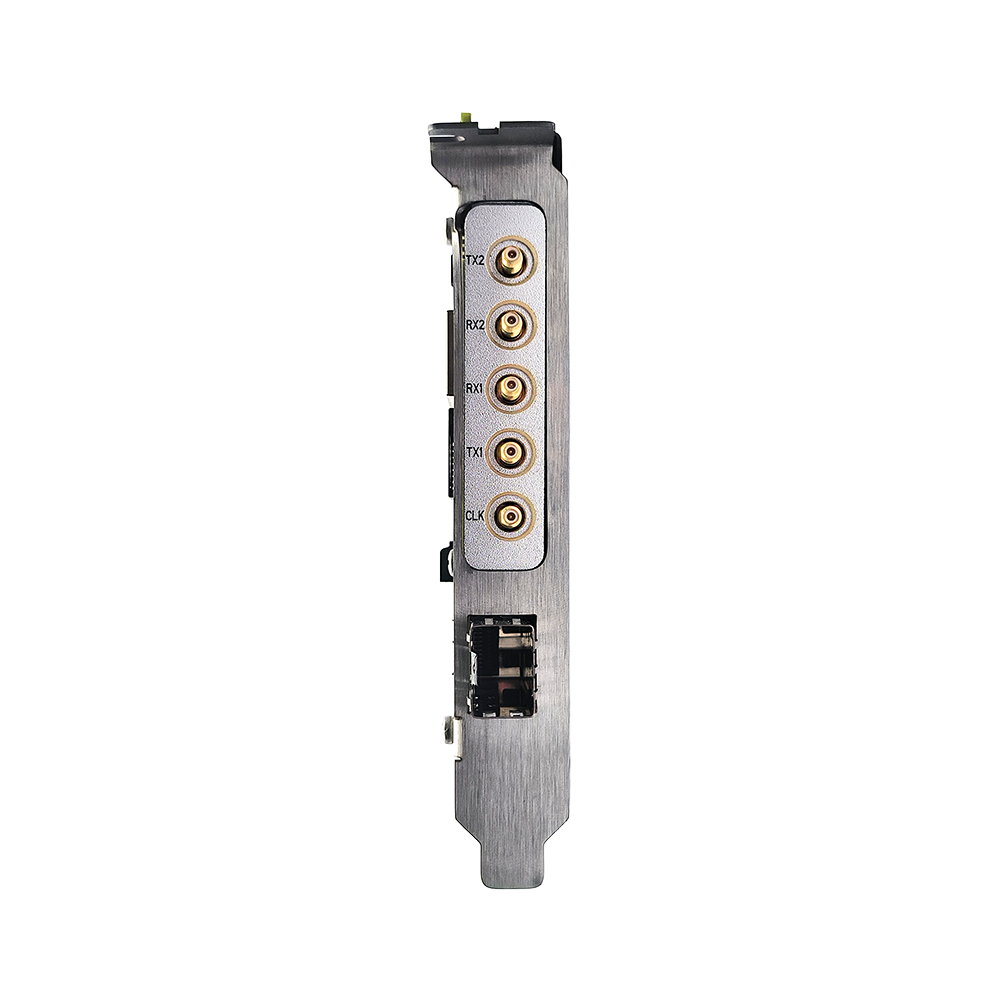

連接器類型
|
SSMC
|
|
射頻輸出特性
RF INPUTS AC-COUPLED (-1dBFS)
|
RF 輸出
|
2
|
|
SNR@1900MHz
|
61
|
dB
|
SFDR@1900MHz
|
63
|
dB
|
LOL@1900MHz
|
-63
|
dB
|
AC耦合輸出阻抗
|
50
|
Ohm
|
最大輸出功率@1900MHz
|
4
|
dBm
|
帶寬(-3dB)@1900MHz
|
1800MHz~2000MHz
|
連接器類型
|
SSMC
|
