產品簡介

QT7041板卡是一款基于雙V7的高性能6UVPX載板。板載2個HPC形式的FMC連接器和1個HSPC形式的FMC+連接器。板卡選用了Xilinx公司7系FPGA中最高端的Virtex7系列中的XC7VX690T-2FFG1761和XC7VX690T-2FFG1927各1顆，組成雙FPGA處理模塊，搭配1顆XC3S200AN-4FTG256作為控制模塊。其中XC7VX690T-2FFG1761搭配2組共10片（每組其中1片作為ECC校驗）16bit4Gb的DDR3-1866SDRAM,XC7VX690T-2FFG1927搭配5片（其中1片作為ECC校驗）相同規格的DDR3S DRAM和1片36Mb的QDRII SRAM。板卡具有多組高速Serdes到背板連接器，可根據需求支持PCIe3.0或其他高速信號接口，同時具有多路標準GPIO接口，客戶可靈活使用。

QT7041通過2個HPC的標準FMC（VITA57.1）接口和1個HSPC的標準FMC+（VITA57.4）接口向外部提供豐富、高速且可配置的數字I/O資源。每個FMC可提供82對高速差分線（含2對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線。FMC+可提供82對高速差分線（含2對差分時鐘線）、24組共48對超高速DP差分對及6對超高速差分時鐘線。客戶可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及使用環境。

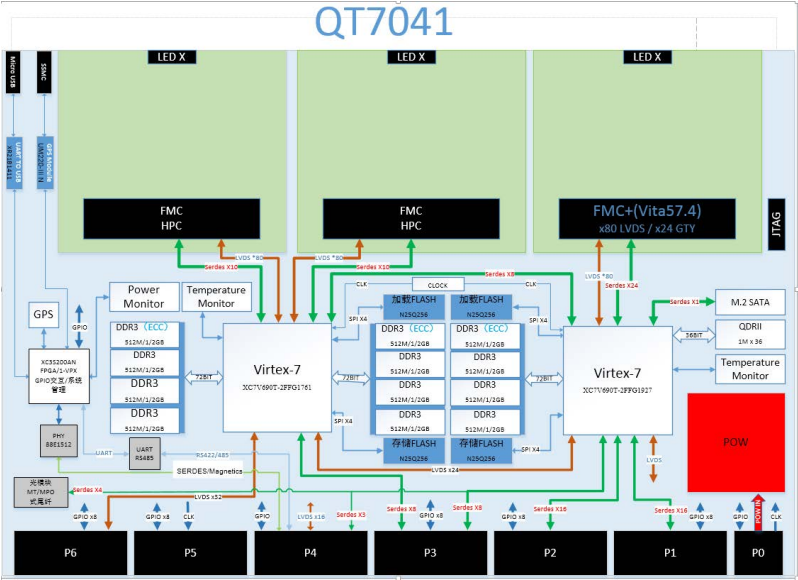

系統框圖

技術規格

—— FPGA為XC7VX690T-2FFG1761和XC7VX690T-2FFG1927，提供高性價比的豐富的邏輯資源；

—— 提供2路FMC標準（VITA 57.1）子卡接口，每路接口包括82對高速差分線（含2對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線；

—— 提供1路FMC+標準（VITA 57.4）子卡接口，包括82對高速差分線（含2對差分時鐘線）、24組共48對超高速DP差分對及6對超高速差分時鐘線。

—— XC7VX690T-2FFG1761搭配2組共4GB的高速DDR3緩存和2顆256Mb 的SPI Flash；

—— XC7VX690T-2FFG1927搭配1組共2GB高速DDR3緩存和2顆256Mb 的SPI Flash；

—— XC7VX690T-2FFG1927另外搭配1片36Mb的高速Q(mào)DRII SRAM；

—— 支持一個M.2 SATA接口；

—— 支持6Pin排針式JTAG下載口；

—— 具有多路Serdes信號到背板；

—— 支持422/485串口通信到背板；

—— 支持千兆網到背板，硬件預留面板支持RJ45電路；

—— 面板留有一個SSMC接口，可支持一路GPIO或者RF射頻輸入，以提取PPS信號；

—— 面板留有一個Micro USB接口，可支持USB轉UART串口；

—— 支持多路GPIO接口到背板；

—— 板卡電源電壓功耗監控功能；

—— 板卡溫度監控功能；

—— 一個MT/MPO接口，支持4路光纖通路；

—— 標準VPX背板供電；

—— 支持背板時鐘輸入；

—— 標準6U尺寸VPX規范；

—— 支持導冷散熱；

應用領域

—— FPGA信號處理

—— 實時多算法處理的在線測試驗證

—— 測試測量快速環境搭建

—— 無線、國防應用

客戶價值

—— 高性價比

—— 縮短開發周期

—— 豐富的接口與FPGA資源

—— 易于二次開發

—— 易于搭建
