產品簡介

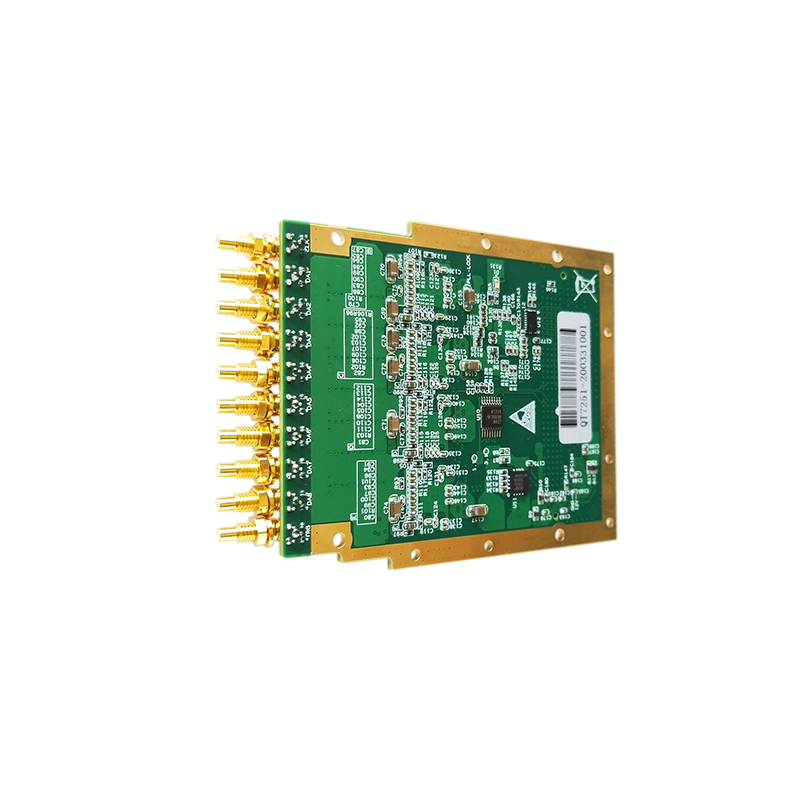

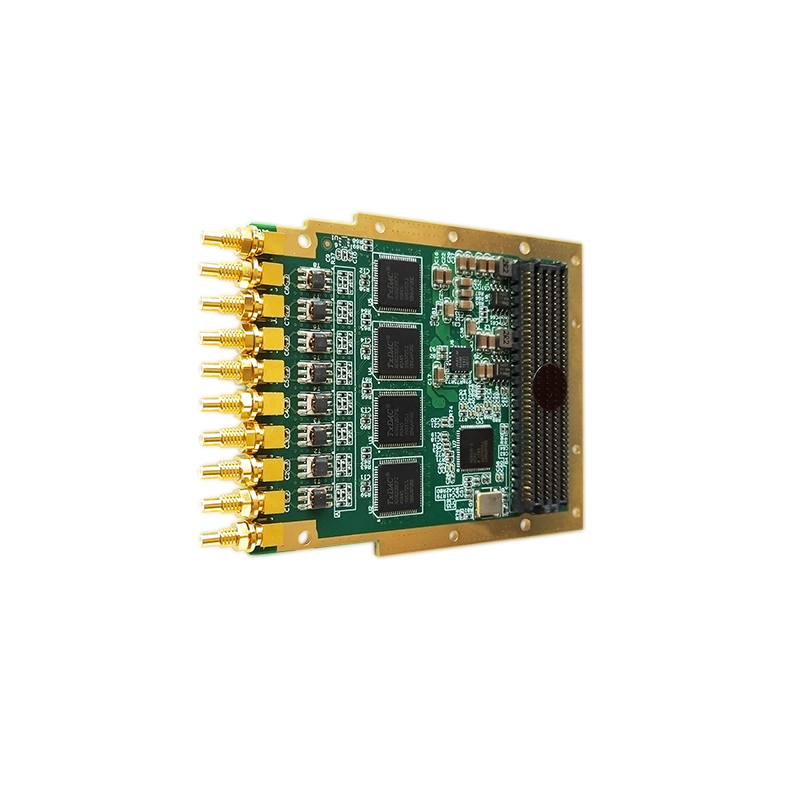

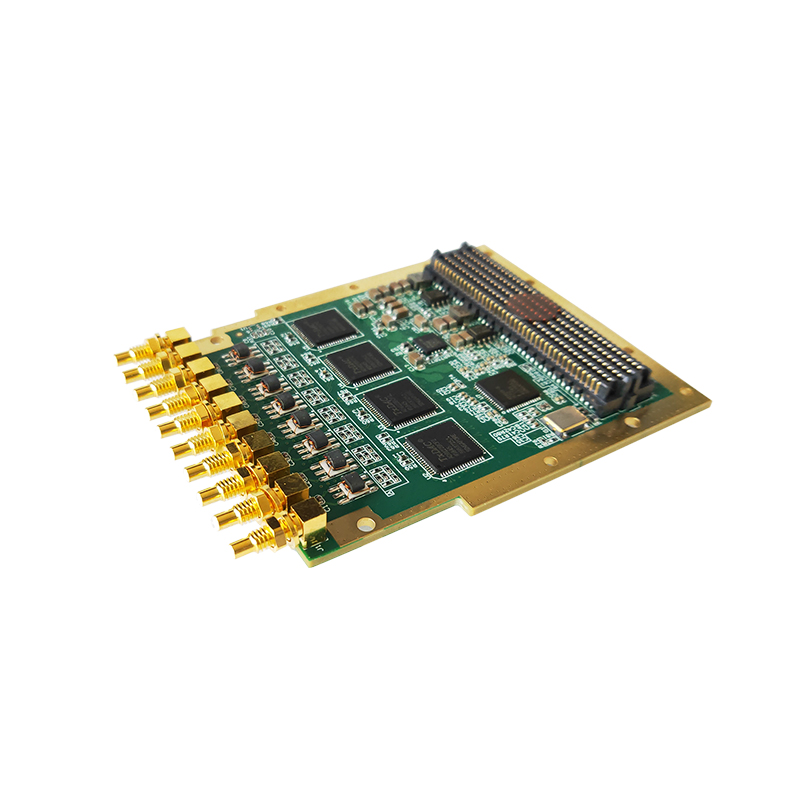

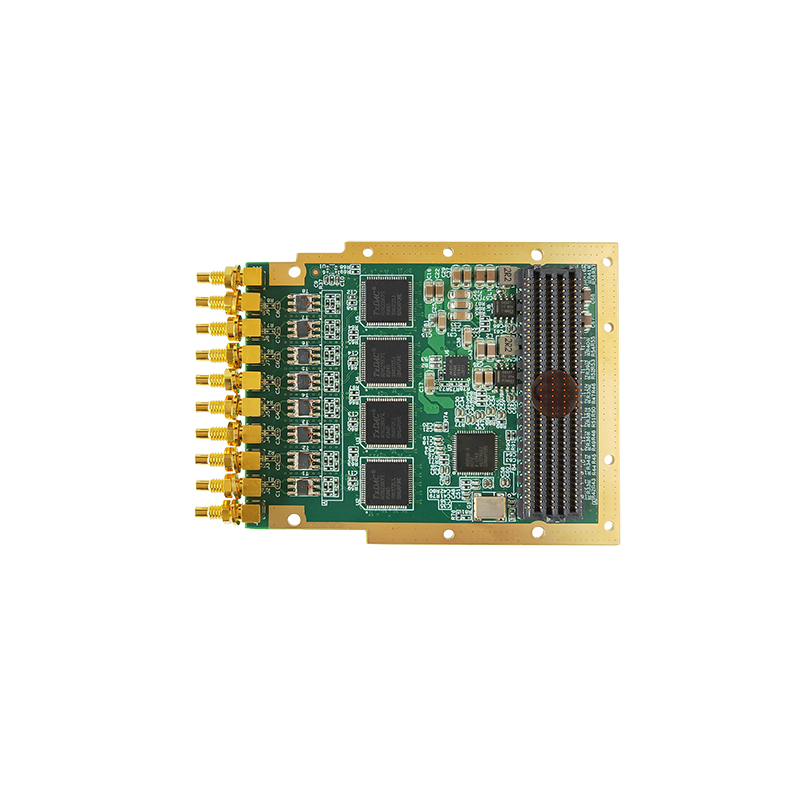

QT7251是一款高帶寬、高分辨率的DAC回放板，它集成了4顆DAC芯片可支持8路500MS/s的16位同步數模轉換通道。DAC采樣的時鐘源支持內部參考時鐘、外部參考時鐘、外部采樣時鐘三種方式，可通過SPI總線實現時鐘源選擇；它具有同步觸發輸出接口，以及外部觸發輸入接口，可實現多卡同步采集。它主要應用于軟件無線電、陣列雷達等系統中。QT7251設計了風冷和導冷版本，能夠滿足用戶在特殊環境下的使用需求。QT7251板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板（FCC）。前面板裝配有10個SSMC同軸連接器和一個LED指示燈。可適用于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

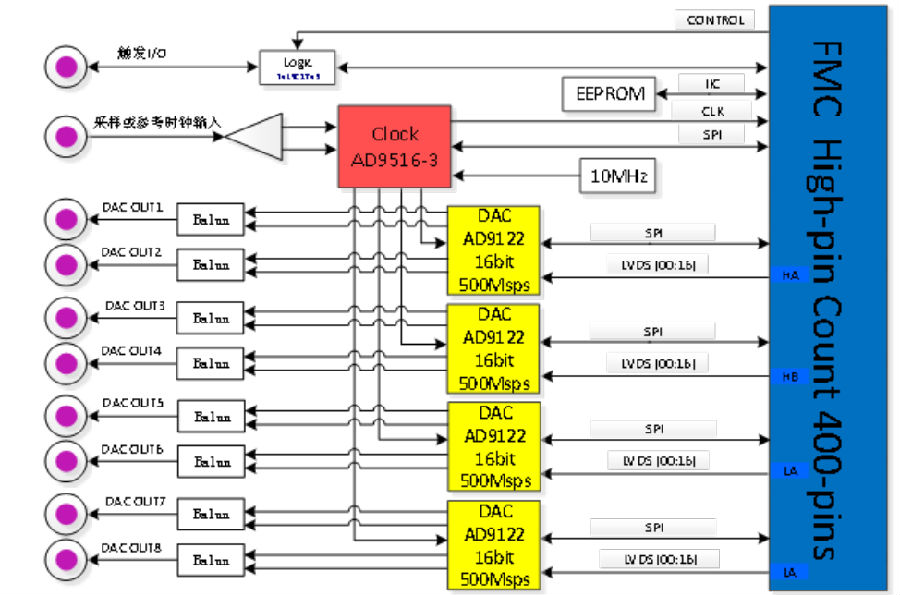

系統框圖

技術規格

—— 時鐘采用AD9516-3，內部時鐘、外部時鐘選擇可由FPGA載板控制；

—— 10個SSMC接口，其中8個為DA輸出，1個為參考或采樣時鐘輸入，1個為同步觸發口，可設置成輸入或者輸出；

—— 適應范圍：完全符合VITA57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性；

—— 多種散熱方式：風冷或?qū)Ю洌?/span>

—— AC耦合輸入；

—— HPC高引腳數連接器，LPC時只支持5~8通道數據，且無法通過SPI設置時鐘和DA芯片；

—— 工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃；

應用領域

—— 軟件無線電

—— 高速通信協議分析

—— ATE設備

—— （雷達 / 聲納）電子戰

—— 物理實驗 — 信號智能檢測

—— 航空航天和測試儀器

—— 多載波、多模式蜂窩基礎設施基站的反饋路徑

客戶價值

—— 快速交付

—— 本地支持

—— 易于集成

—— 高速高精度選擇

其他支持

—— 用戶手冊Vivado參考工程，針對Kirtex-7，Virtex-7系列
