產品簡介

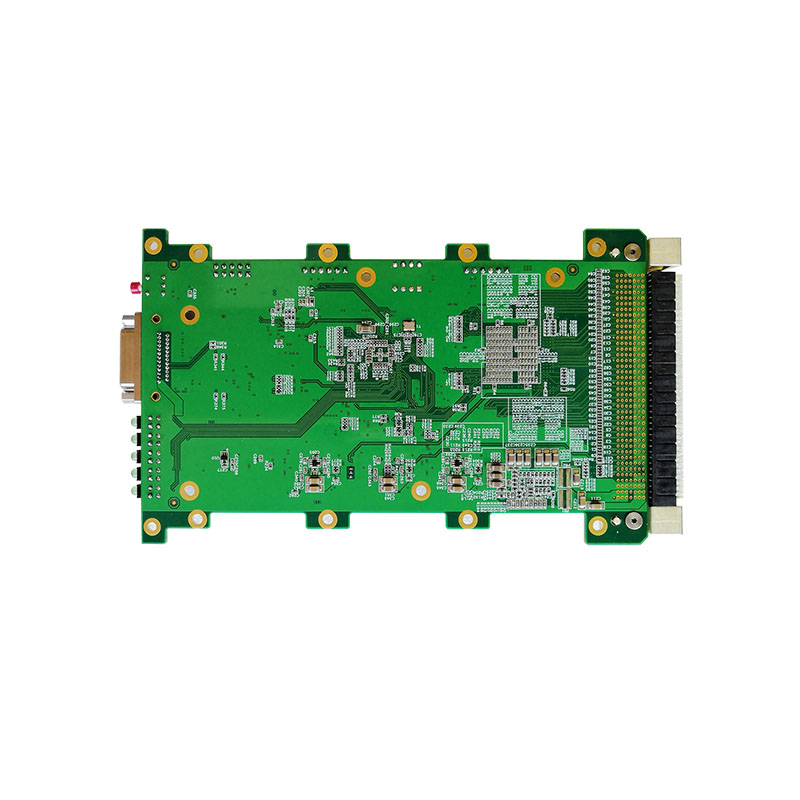

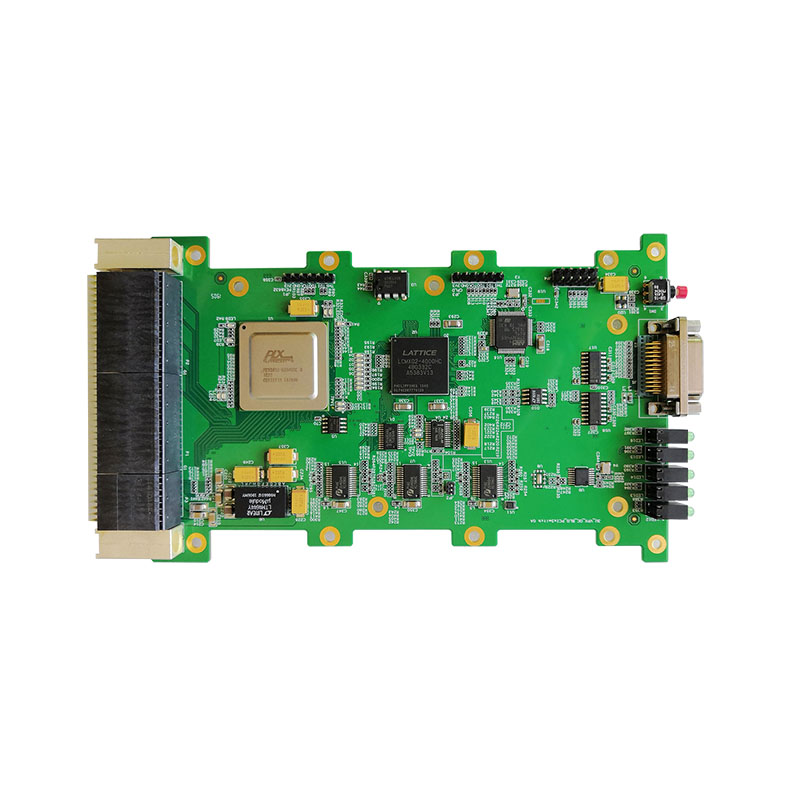

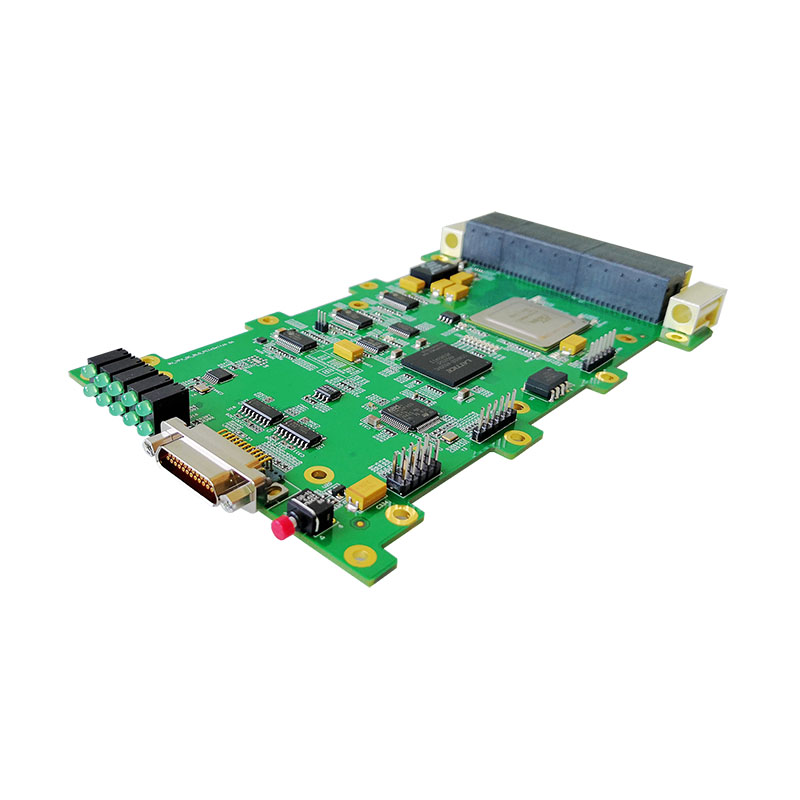

QT3050是一款符合OpenVPX規范的3UVPX交換板，其電氣與機械設計依據ANSI/VITA46，48和65的VPX規范，支持風冷和結構導冷，能夠滿足用戶在多種使用環境下的需求。

QT3050的主要芯片有3顆，交換芯片采用了美國著名的PLX公司的PEX8632，可實現多種PCIe鏈路的交換。PEX8632支持32個Lanes，12個Ports，兼容PCIeGen1和PCIeGen2，最多可實現8個X4的Lanes與其他板卡交換。其中一個和主控板連接的PCIeX4為上行通道外，剩下的均為PCIeX4的下行通道，可與除主控板以外的7個功能槽相連。

QT3050板卡的控制芯片為一顆ST的STM32F405RGT6，該MCU帶有ARM的32位Cortex-M4核心，功能強大，另有一顆Lattice的CPLD實現邏輯點燈和電平匹配等。整個板卡靈活度很高，對外提供1路RS422、2路RS232和1路JTAG下載口，所有接口即集中在一個J30J的軍標連接器體現，也在板卡上留有相應的排針，可每顆芯片獨立調試，也可在不拆外殼的情況下進行調試升級，最大限度的方便用戶設計和使用，并且通過設計保證，增加了可靠性。

技術規格

• ——最多支持32個Lanes，用戶可自行配置成X1，X2，X4或者X8，X16模式；

• ——支持PCIe1.0和2.0兼容；

• ——支持外接或板上連接器JTAG調試接口可配；

• ——支持RS422、RS232串口控制；

• ——串口支持同步異步模式；

• ——全部采用VPX標準中要求的TycoMultiGigRT2連接器；

• ——符合OpenVPX標準，MOD3-PAY-2F1F2U-16.2.1-n；

• ——VPX3U導冷結構設計，符合VITA48REDI標準；

• ——5個雙LED指示燈參與控制與狀態檢測；

• ——1個復位按鍵；

• ——工作溫度范圍：商業級0~70℃；工業級-40℃~70℃；

• ——尺寸：100mmx160mm；

• ——重量：200g；

應用領域

• ——軟件無線電

• ——FPGA信號處理

• ——雷達圖像處理

• ——衛星通信系統

• ——圖像與視頻處理

• ——基帶通信接收

• ——多通道數字接收以及其他相關領域

軟件支持

• ——提供用戶 API，客戶可以自定義開發

• ——提供 PCI Express接口IP的例程

• ——支持Windows/Linux驅動

• ——軟件用戶手冊
