概述

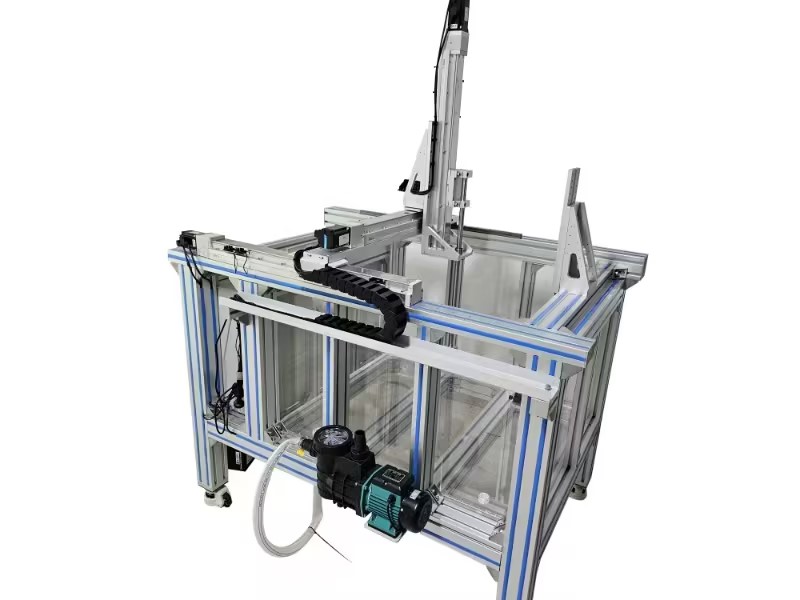

BF-W超聲場檢測系統是全功能三維聲場表征測試系統。本系統主要用于測試超聲探頭所發出來的超聲場，通過使用特定的水聽器經過裝置進行掃描，從而獲得超聲探頭的聚焦情況、場強度、焦點大小等超聲場指標。系統自帶校正和圖像處理功能，能夠?qū)崿F(xiàn)快速數據分析和導出。

可測量參數：

·脈沖平均聲強lsppa，lsppa.3

·聲壓聚焦面積EAR

·-6db聲束面積內時間平均聲強

·峰值負聲壓（峰值舒張聲壓）Pr，Pr.3

·機械指數MI

·聲焦距Focus Length

·熱指數TIS，TIB，TIC

·中心頻率fc

·空間峰值時間平均聲強lspta,lspta.3

·-6db焦域尺寸

·最大空間平均升功率輸出（最大功率）

·脈沖強度積分PII

應用場景

醫療領域：精準醫療需要對超聲探頭的各項參數進行嚴格測試和校準。以胃癌篩查、超聲碎石為例，精準超聲在診斷和治療上起著重要作用。

醫美領域：例如超聲刀、熱瑪吉等利用超聲聚焦進入皮膚的治療場景，也需要本系統進行超聲表征。

系統優勢

·隨系統附帶計量院計量認證書（全國獨家），本產品產生的每個數據均是通過認證。

·自帶表征處理軟件。

·掃描快速，分辨精度可達±1um。

·掃描范圍廣

·響應快速，支持二次開發。

·誤差率小于0.5%。

·界面友好，上手簡單。

·定制化服務：根據客戶需求，定制專屬的測量方案。

·系統穩定性：專用夾具和吸聲材料，確保測量精度和重復性。

·智能數據處理：數字化信號處理，多頻率掃描，以及全面的數據分析和波形分析軟件。

北京坤馳科技有限公司基于核心數據采集與控制產品QT1144VG，為用戶提供一套解決方案，涉及到信號的采集存儲或處理。

QUEENTEST QT1144VG PCIe高速數字化儀平臺

250MS/s、4通道、16bit分辨率 DC耦合 PCI Express Gen2 x8

產品特性

·最大支持4通道同步采集

·四通道250MS/s采樣率

·16bit轉換精度

·-3dB帶寬：100MHz

·支持DC流耦合，50Ω阻抗輸入

·支持程序控制直流偏置電壓，調整范圍達到滿量程

·輸入量程檔位：±250mV、±500mV、±1000mV、±2000mV可調

·支持內部時鐘或外部參考時鐘輸入輸出

·支持軟件觸發、外部觸發、通道觸發、內部脈沖觸發功能

·支持多通道同步

·支持多板卡同步

·4GB板載內存

·PCIe x8 Gen2數據傳輸接口，連續傳輸率≥2.0GB/s

·FPGA定制應用，支持FPGA二次開發
