產品簡介

QT7021板卡是一款高性能的FMC載板。板載2個HPC形式的FMC連接器。板卡選用了1片Xilinx Virtex 7系家族中的XC7VX690T-2FFG1761芯片負責計算和處理，另外搭配一顆Zynq系列的XC7Z020-CLG484作為系統控制。XC7VX690T搭配了2組每組5顆16bit/512MB的DDR3-1866的SDRAM（其中一顆作為ECC校驗），還搭配了1顆256Mb的SPI Flash加載程序，硬件預留1顆SPI Flash作為存儲。XC7Z020的PS和PL分別搭配了2顆16bit/512MB的DDR3-1866的SDRAM，PS端還搭配了一顆256Mb的SPI Flash加載程序。板卡還支持其他豐富的各種接口，一個eMMC模塊接口（也可配置成GPIO/CAN/UART/IIC/SPI/PJTAG等接口），一個Micro SD卡槽，2個標準RJ45的千兆網口，一個Mini USB轉接UART接口，1個Micro USB轉接JTAG下載口和1個6pin的JTAG口，1個6pin的422串口（預留支持選焊成232和485電路）， 2個QSFP+的光纖口，1個J30J形式的13路3.3V標準GPIO接口和2個SSMC形式的普通IO口（其中1個預留有GPS電路，可支持RF信號輸入）。還有一個高速擴展口，可以支持PCIe 3.0x4的信號擴展。

QT7021通過2個HPC的標準FMC （VITA 57.1）接口向外部提供豐富、高速且可配置的數字I/O資源，其中每路FMC可提供82對高速差分線（含2對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線，客戶可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及使用環境。

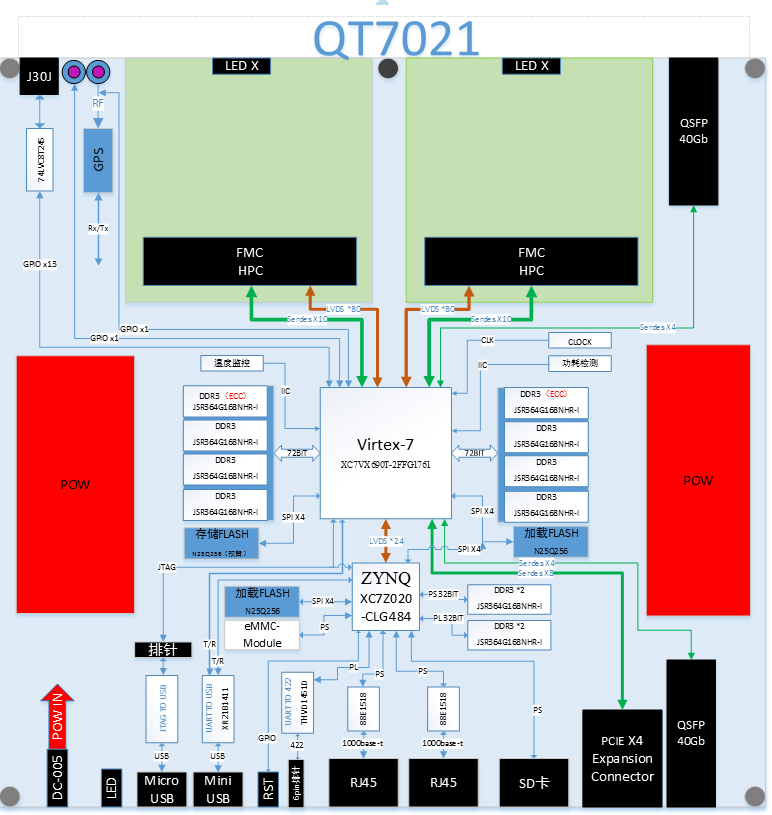

系統框圖

技術規格

—— 處理和計算FPGA默認為XC7VX690T-2FFG1761I，控制FPGA默認為XC7Z020-CLG484，一起提供高性價比的豐富的邏輯資源；

—— 2種FPGA均可選擇完全兼容的替代芯片；

—— 提供2路FMC標準（VITA 57.1）子卡接口，每路包括82對高速差分線（含2對差分時鐘線）、10組共20對超高速DP差分對及2對超高速差分時鐘線；

—— XC7VX690T搭配2組每組5顆16bit /512MB的DDR3-1866的SDRAM（其中一顆作為ECC校驗）和1顆256Mb的加載程序用的SPI Flash；

—— XC7Z020的PS和PL分別搭配了2顆16bit/512MB的DDR3-1866的SDRAM，PS端還搭配了1顆256Mb的加載程序用的SPI Flash；

—— 板載1個1.27雙排針（2*10）連接器，默認為EMMC接口，可配置成GPIO/CAN/UART/IIC/SPI/PJTAG等接口；

—— 板載1個Micro SD接口；

—— 支持1個Mini USB轉UART串口和1個6pin的422串口；

—— 支持1個Micro USB轉JTAG調試接口和1個6pin的JTAG口；

—— 1個J30J形式的13路GPIO接口和2個SSMC形式的普通IO口（其中1個也可作為RF信號輸入）；

—— 板載2個RJ45千兆網口；

—— 支持2個QSFP+的光纖接口；

—— 板載一個能支持PCIe3.0 x4的高速擴展口；

—— 12V直流供電接口；

—— 支持功耗和溫度檢測功能；

—— 通用驅動庫及開發程序包，支持多種操作系統；

應用領域

—— FPGA信號處理

—— 實時多算法處理的在線測試驗證

—— 測試測量快速環境搭建

—— 無線、國防應用

——硬件、設計工具、 IP、以及預驗證參考設計

——支持嵌入式設計和上位機設計

——支持 DDR3接口，千兆網，QSFP+接口等IP的例程

——支持 Windows驅動，Linux驅動

——可插接大部分符合VITA57規范的FMC子卡

——可提供FMC子卡演示程序
