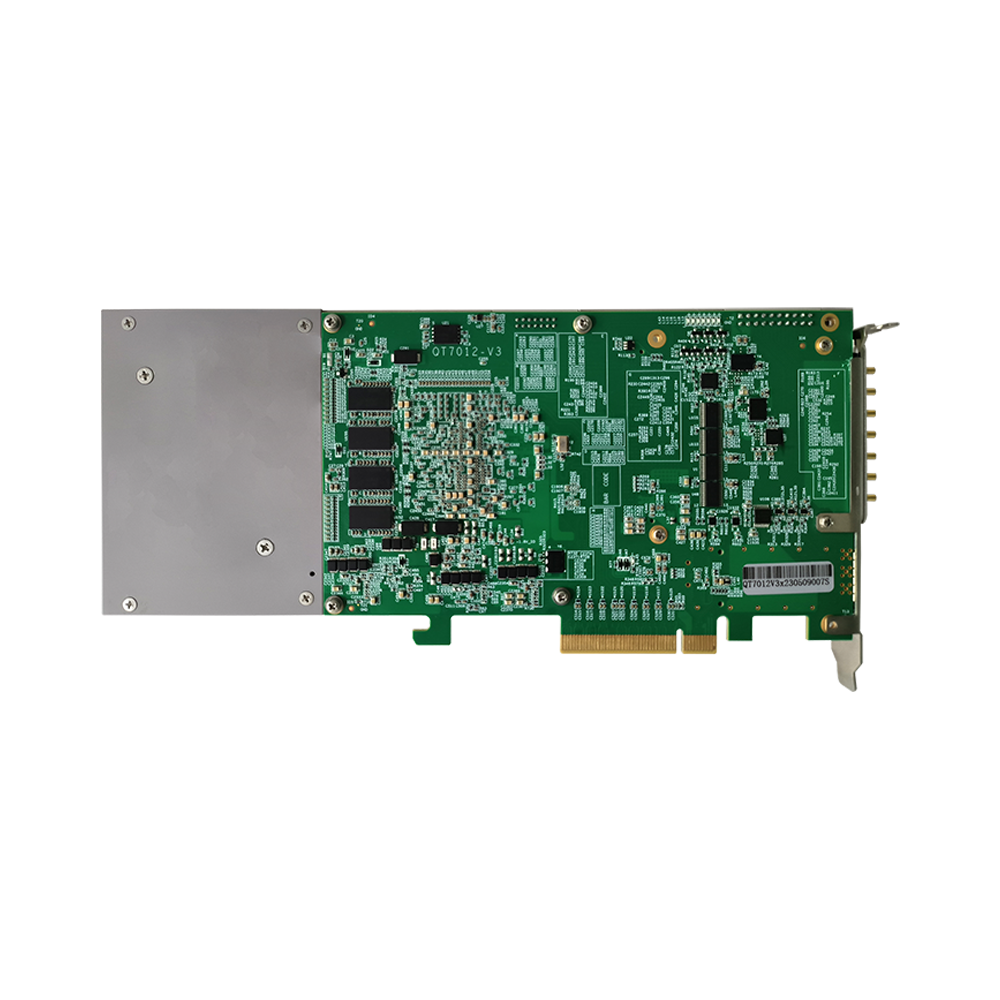

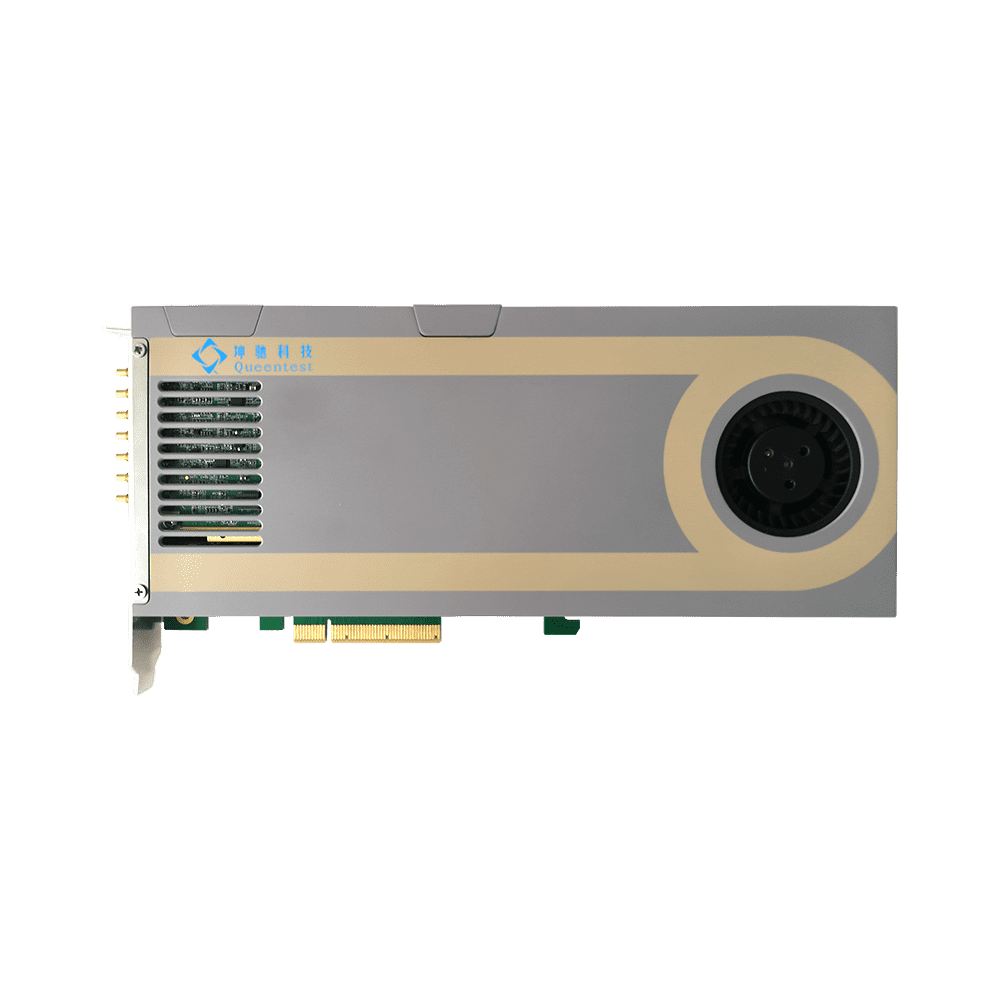

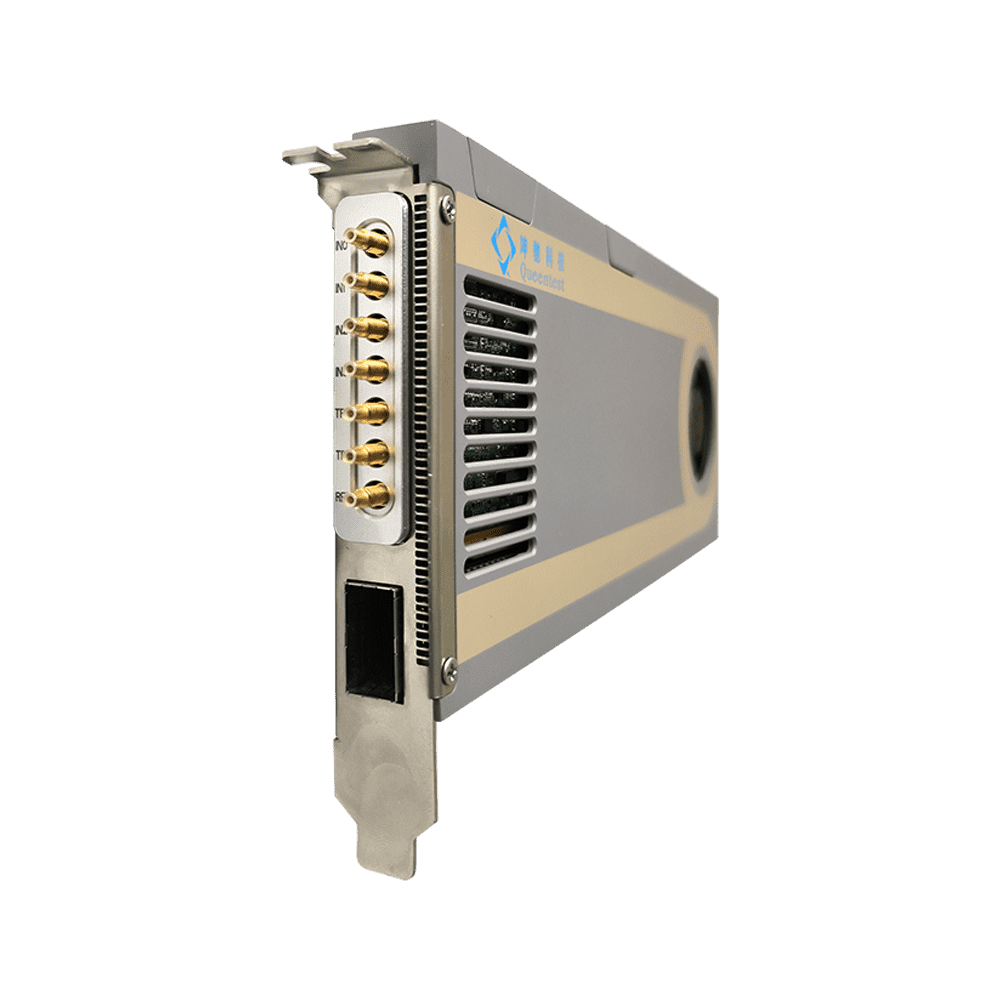

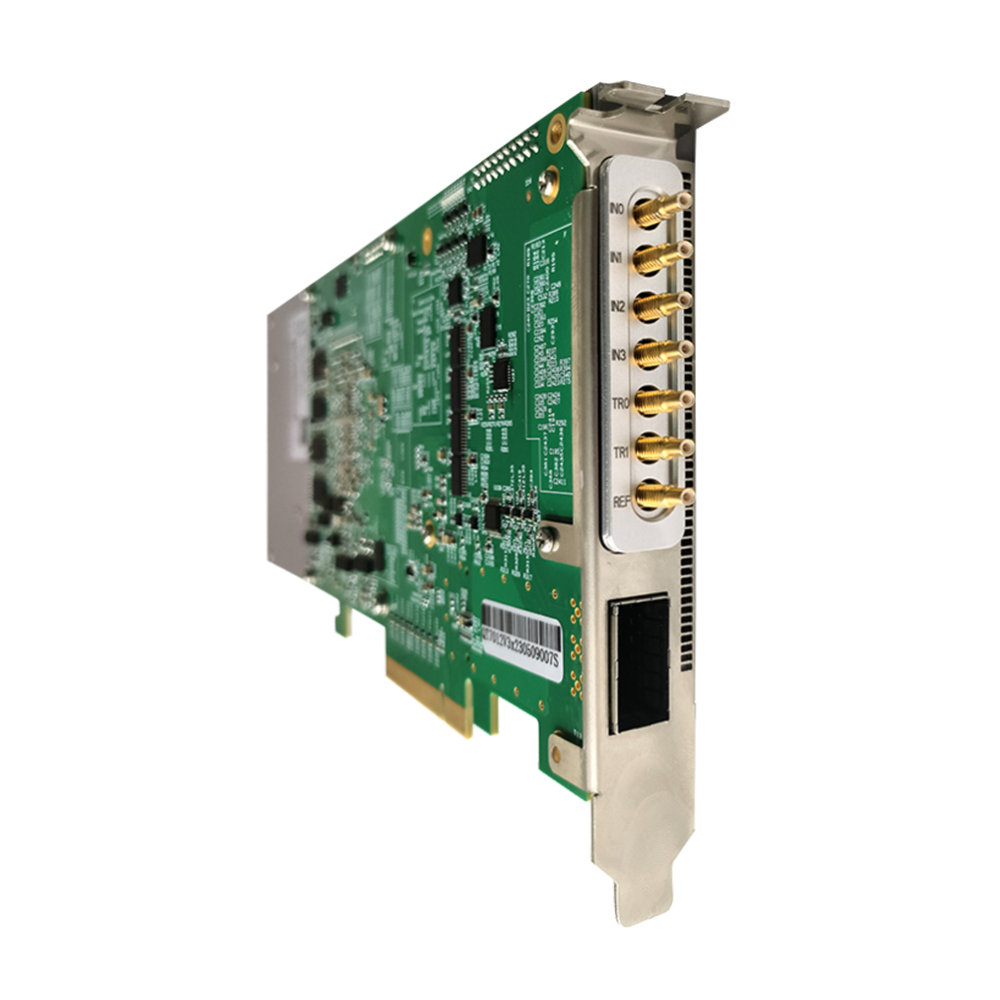

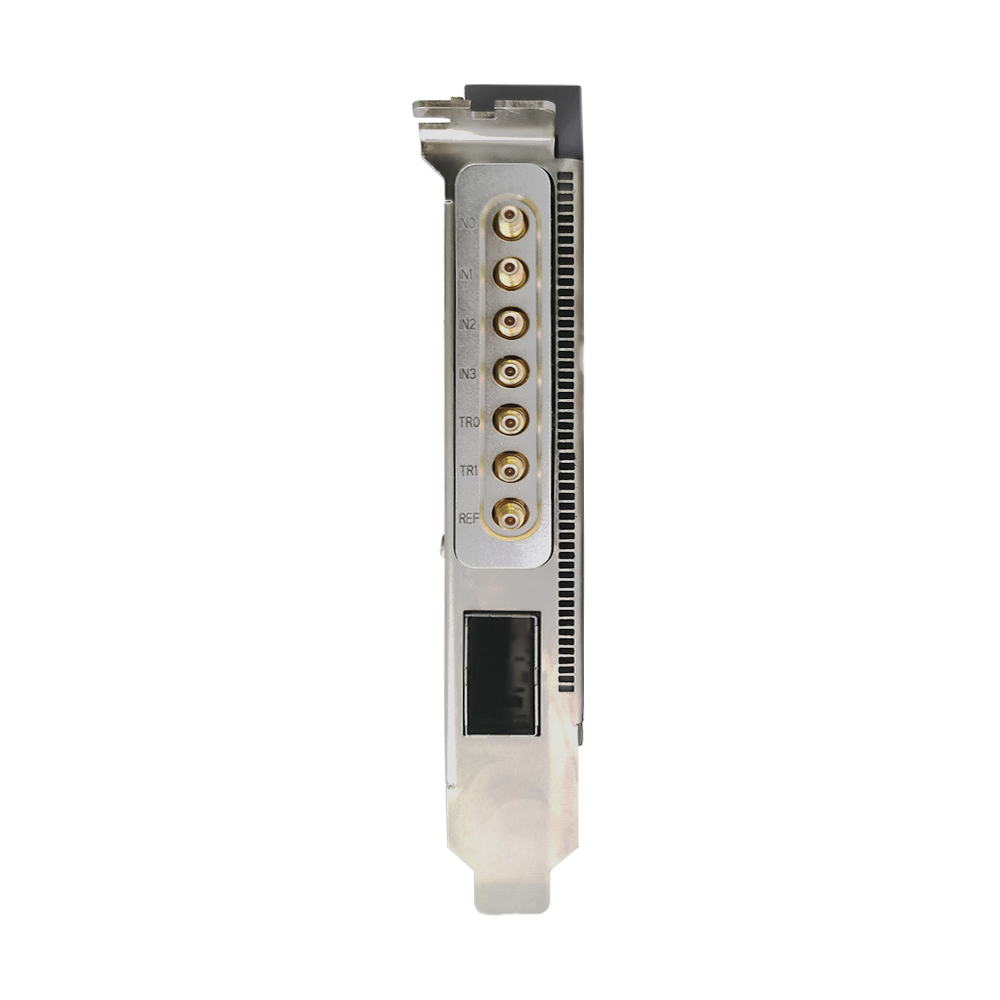

產品簡介
坤馳科技自主研發的QT12136DC是一款具備直流耦合和雙極性寬帶信號輸入的高速數據采集卡，它具有4通道，14bit，1GS/s采樣率指標。板載FPGA具備實時信號處理能力，可進行峰值檢測、累加平均、快速傅立葉變換等算法定制。這些特性使QT12136DC適用于激光雷達、光纖傳感、粒子物理等應用場景。QT12136DC提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡。
QT12136DC搭配坤馳科技的QT Signal View軟件，通過QT Signal View軟件實現對板卡的操作和信號的時域、頻域顯示、分析，對于有二次開發需求的用戶，提供多種語言的二次開發接口及參考例程。

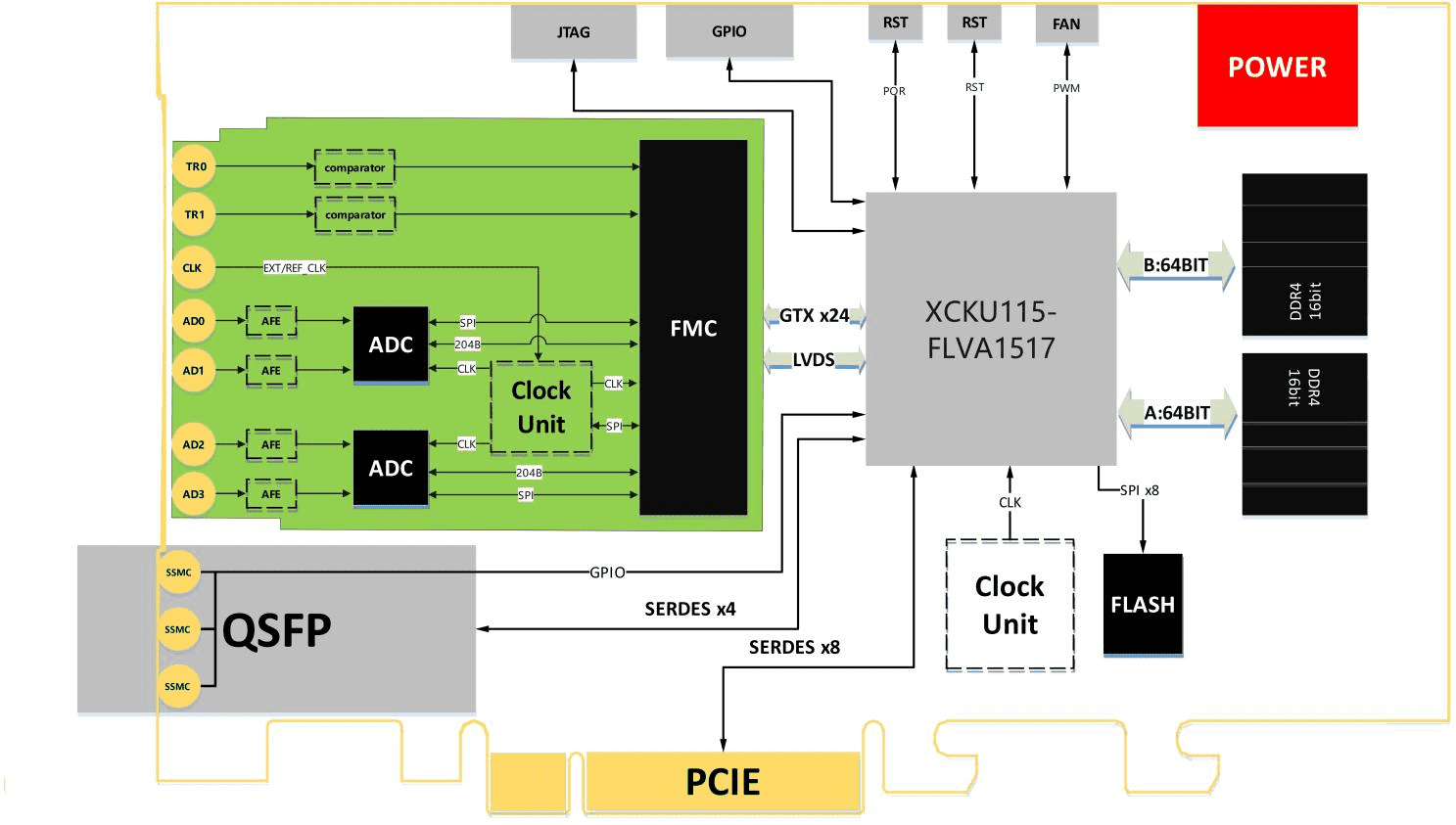

系統框圖
技術規格
——4通道
——14bit垂直分辨率
——DC耦合輸入
——1.0GS/s采樣速率
——模擬帶寬（-3dB）：480MHz
——兼容FPGA芯片（KU085)，可根據需要靈活選擇
——1個QSFP+光纖接口
——JTAG接口
——GPIO接口，2.54mm間距雙排針
——支持PCIe 3.0 x8 接口，支持與PC 的高速數據交互功能
——2 組64Bit DDR4 SDRAM，單組容量4GB，共8GB存儲空間
——支持利用EEPROM存儲數據
——板載溫度傳感器
——支持PCIe接口12V供電
——支持FPGA定制開發
應用領域
——光電
——局部放電
——激光雷達
——醫療儀器
——瞬態測試
——高能物理
——快速電壓測試
客戶價值
——通過快速PCIe總線實時傳輸采集數據
——支持直流偏置控制，提高單、雙極性高頻脈沖信號采集精度
——靈活的配置方案
——大容量板載存儲器
——縮短開發時間，加快上市速度
——可定制開發的高級觸發功能
——可集成滿足OEM領域應用的實時信號處理模塊：如累加、峰值檢測、及FFT
軟件支持
設備驅動
QT12136DC提供64位驅動程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。
采集控制軟件
QT Signal View是一款操作簡單、界面簡潔的數字化儀上位機軟件，用于查看、記錄和處理采集的信號。QT Signal View可以在不需要代碼編程的情況下立即開始信號采集任務。在將硬件設置以簡潔直觀的形式呈現出來的前提下，QT Signal View還具備信號采集和播放、數據處理、波形顯示、文件存儲、文件導入和導出等功能。除此之外，QT Signal View 還通過快速處理計算出信號的各項指標性能，顯示在上位機軟件的信息頁面。

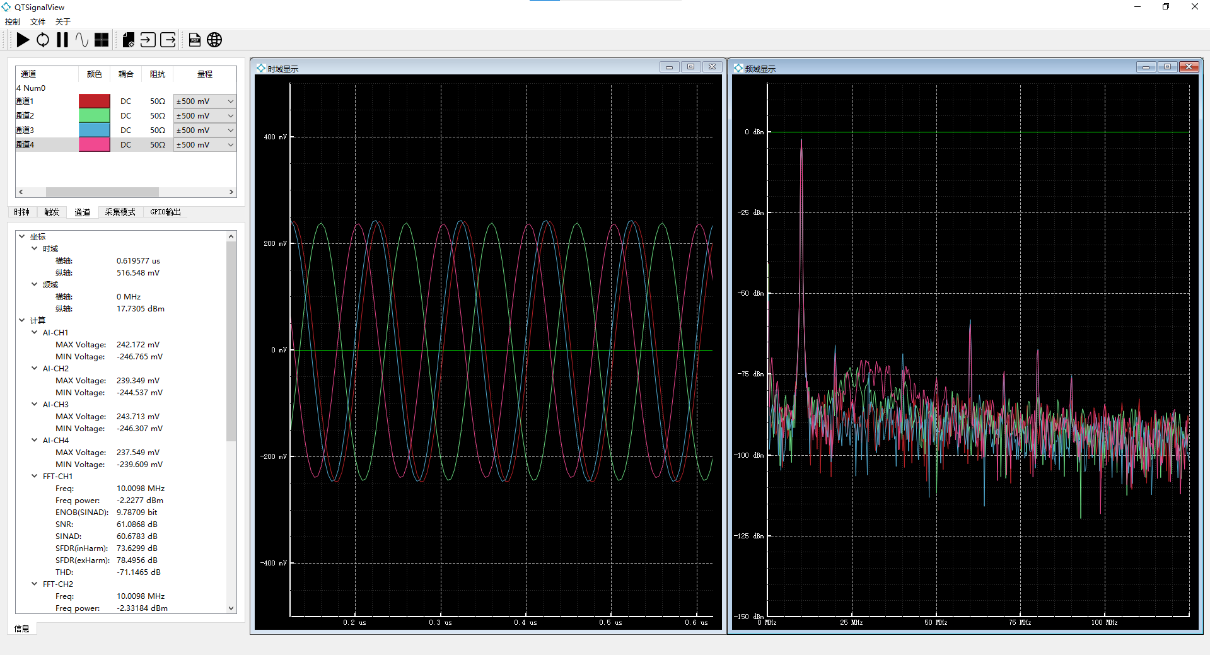

圖 6 QT Signal View界面
軟件開發包（SDK）
QT12136DC提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。
主要性能與指標
|
項目
|
參數
|
|
|
最大通道數
|
2/4
|
|
|
輸入接口
|
SSMC Male
|
|
|
輸入阻抗
|
50Ω±1%
|
|
|
耦合方式
|
DC
|
|
|
輸入量程（FSR）
|
500mVpp(其他量程可定制)
|
|
|
直流偏置范圍
|
±FSR（±滿量程）
|
|
|
直流偏置步長
|
4096（數控）
|
|
|
最大輸入電壓
|
±2.5V(定制)
|
|
|
抗混疊濾波器
|
3階巴特沃斯低通濾波器
|
|
|
低頻段截至頻率
|
DC
|
|
|
-3dB帶寬
|
l480MHz，帶內平坦度±0.93dB
|
|
|
直流偏置
|
可調整
|
|
|
SNR（信噪比）
|
59.84dB@70MHz
|
|
|
SINAD（信納比）
|
59.62dB@70MHz
|
|
|
SFDR（動態范圍）
|
75.37Db@70MHz
|
|
|
ENOB（有效位）
|
9.61bit@70MHz
|
|
|
THD（總諧波失真）
|
-85.69dB@@400MHz
|
|
內部參考時鐘
|
項目
|
參數
|
|
|
時鐘類型
|
單端
|
|
|
連接器
|
SSMC Female
|
|
|
耦合方式
|
交流耦合
|
|
|
輸入阻抗
|
50 Ohm
|
|
|
參考時鐘頻率
|
10MHz
|
|
|
輸入頻率范圍
|
10MHz
|
|
外部參考時鐘
|
項目
|
參數
|
|
|
輸入功率
|
≥+6dBm
|
|
|
輸入阻抗
|
50Ω
|
|
|
連接器類型
|
SSMC
|
|
|
輸入頻率
|
10MHz
|
|
觸發
|
項目
|
參數
|
備注
|
|
觸發類型
|
通道觸發
外觸發
軟件觸發
內部脈沖觸發
|
軟件可編程
|
|
觸發沿
|
上升沿
下降沿
|
軟件可編程
可定制觸發模式
|
|
最小觸發間隔
|
3個采樣周期
|
多次
|
|
預觸發長度范圍
|
8K 采樣點： 1通道使能
4K 采樣點： 2通道使能
TBD 采樣點： 3通道使能
2K 采樣點： 4通道使能
|
默認
|
|
|
|
預觸發長度步長
|
1個采樣點
|
|
|
觸發精度
|
1個采樣周期
|
異步采集外觸發邊沿
|
|
最大觸發次數
|
1G 次
|
有限點多次觸發
|
|
∞
|
無限點多次觸發
|
|
最小外觸發脈沖寬度
|
＞2個采樣周期
|
|
外觸發輸入 GPIO
|
項目
|
參數
|
備注
|
|
外部觸發輸入
|
3.3V LVCMOS或LVTTL
|
|
|
最大輸入頻率
|
200MHz
|
|
|
連接器
|
SSMC Female
|
|
功耗
|
型號
|
典型功耗
|
備注
|
|
QT12136DC
|
25W
|
4通道，16位，1GS/s
|
環境要求和物理尺寸
|
項目
|
參數
|
備注
|
|
長x高
|
245mm x 107mm
|
|
|
寬
|
標準PCIe卡單槽寬度
|
|
|
重量
|
240g
|
|
|
PCI Express兼容性
|
機械: PCIe x8插槽
|
|
|
電氣：x1、x4、x8，Gen2
|
|
|
工作溫度
|
-0℃～55℃
|
|
|
上電預熱時間
|
10分鐘
|
|
|
存儲溫度
|
-20℃～85℃
|
|
|
濕度
|
TBD
|
|
