產品簡介

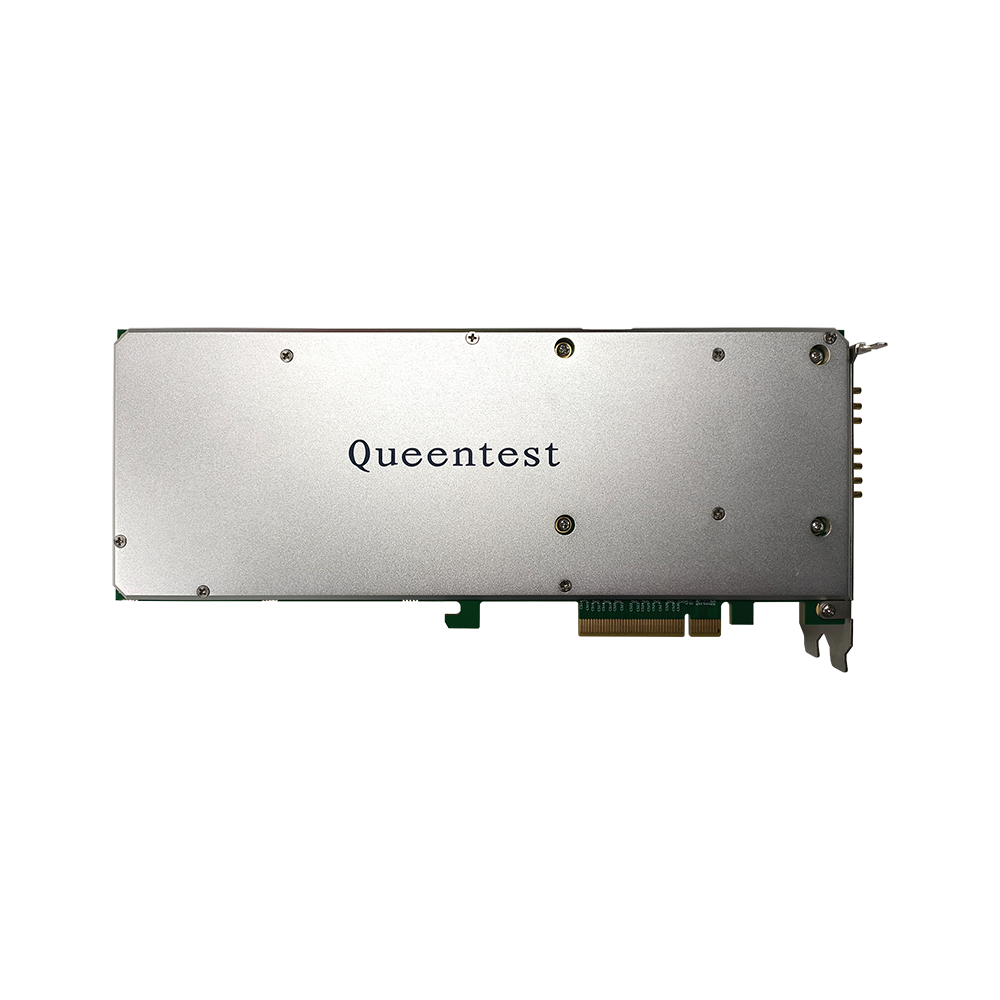

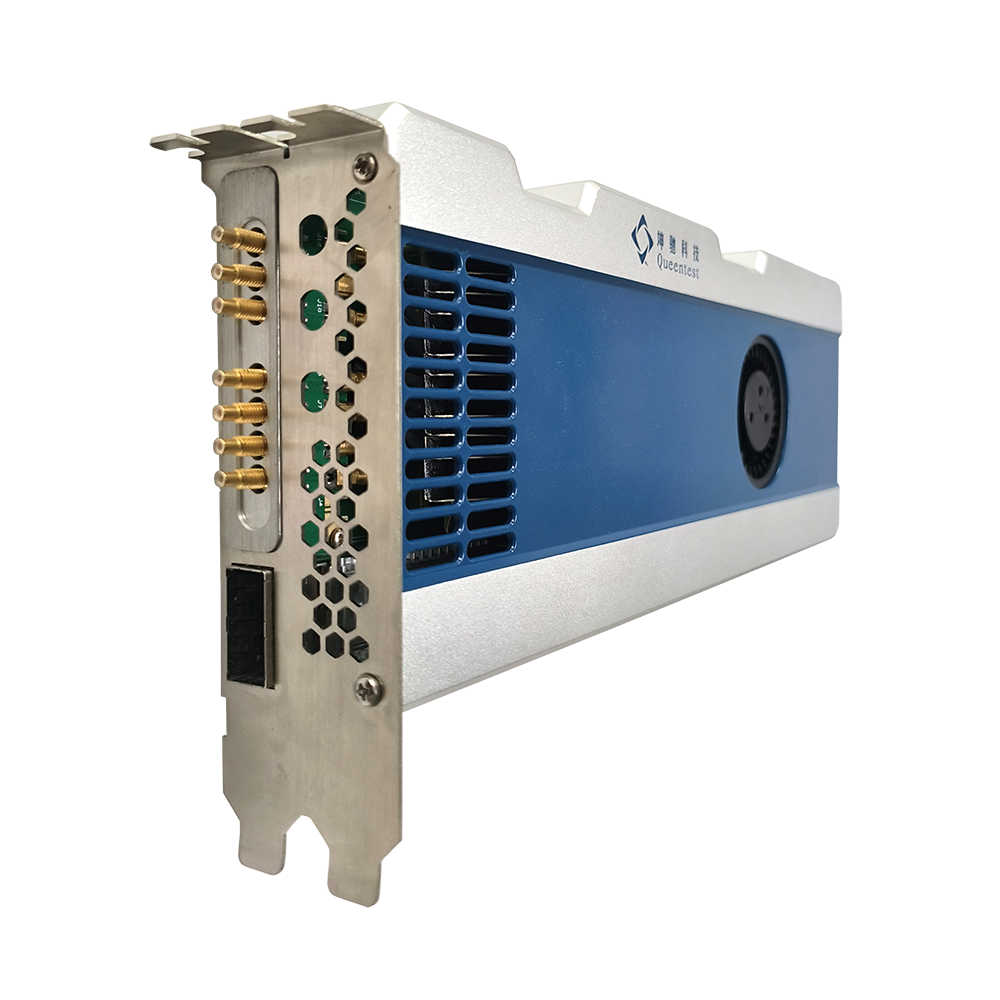

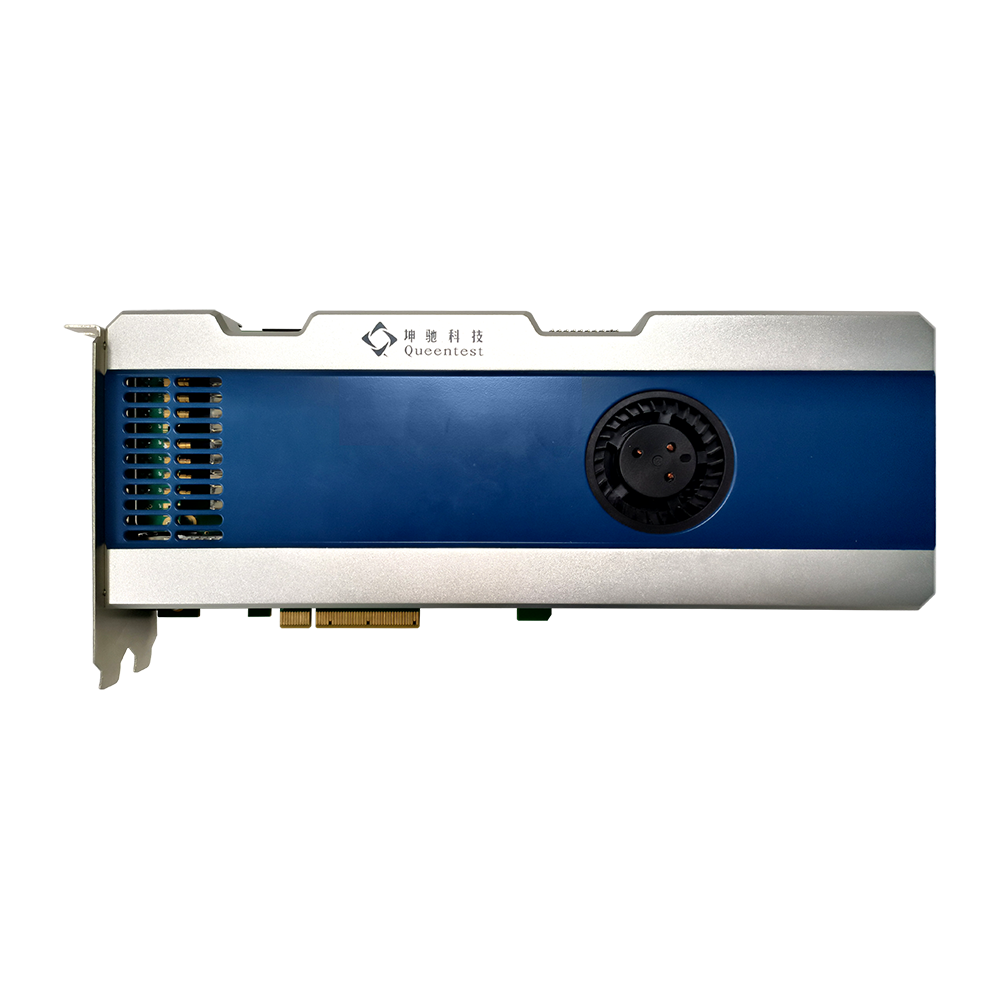

坤馳科技自主研發的QT12225是一款同時支持交流耦合與雙極性寬帶信號發生的高精度數據發生卡和回放卡，它提供14位精度，雙通道2.5GS/s DA更新率，全功率模擬帶寬（-3 dB）1.2GHz。板載FPGA具備實時信號處理能力，板卡可生產生寬帶信號，應用于雷達、復雜電磁環境及無線頻譜等領域。QT12225提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，特別適合于雷達、無線電等應用領域。
QT12125搭配坤馳科技的上位機可視化軟件，通過上位機軟件實現對板卡的操作，可通過上位機軟件進行信號定義，對于有二次開發需求的用戶，提供多種語言的二次開發接口及板卡控制參考例程。
技術規格
——最大支持2通道同步信號產生；
——最高2.5GSPS數據更新率；
——14bit轉換精度。
——最大板載4GBDDR3存儲器。；
——支持外部觸發輸入或輸出；
——XilinxKU115，FPGA支持用戶自定義邏輯開發。
——全量程輸出電壓：800mVpp;可編程
——連接器：SSMC
——預留JTAG和測試接口
——1個QSFP+光纖接口
——2組64Bit DDR4 SDRAM，單組容量4GB
——支持PCIe 3.0 x8;接口，支持與PC的高速數據交互功能
——支持單獨12V;供電（脫離PC機）
應用領域
——寬帶雷達系統
——數據回放
——波形產生
——微波通信系統
——光學測試系統
——高能物理測試系統
客戶價值
——通過快速PCIe總線實時傳輸采集數據
——高動態范圍
——靈活的配置方案
——大容量板載存儲器
——縮短開發時間，加快上市速度
——可定制開發的高級觸發功能
——可集成滿足OEM領域應用的實時信號處理模塊：數字上變頻、DDS等
軟件支持
設備驅動
QT12225提供64位驅動程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。
播放控制軟件
QT Signal Generator是一款功能強大而直觀的數據播放和播放軟件，用于查看、記錄和處理播放的信號和進行播放信號的任意控制，不需要進行代碼編程，易于設置和操作播放卡。一個易于使用的選擇菜單允許完全控制硬件設置，QT Spectrum Analyzer支持文件操作、數據處理和頻域圖、瀑布圖顯示。在不需要編程的情況下，可以進行數據播放和播放的任務。
圖8 Qt Spectrum Analyzer界面
軟件開發包（SDK）
QT12225提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。
