產品簡介

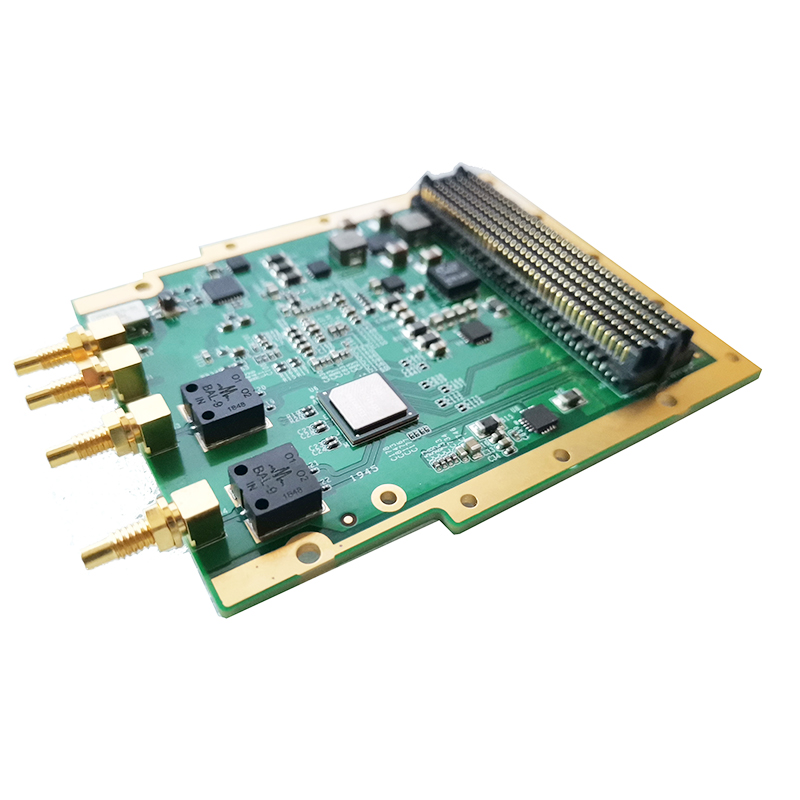

QT7126是一款高分辨率、高采樣率ADCFMC子板。它提供2路12位3.2GS/s或1路6.4GS/s的A/D通道，全功率模擬-3dB輸入帶寬可達8GHz。本產品是基于TI公司ADC12DJ3200模數轉換芯片而設計。板卡支持同步觸發輸出或者輸入；內部參考時鐘、外部參考兩種時鐘方式，可通過SPI總線實現時鐘源選擇。通過參考時鐘和同步信號可實現多個板卡的同步。

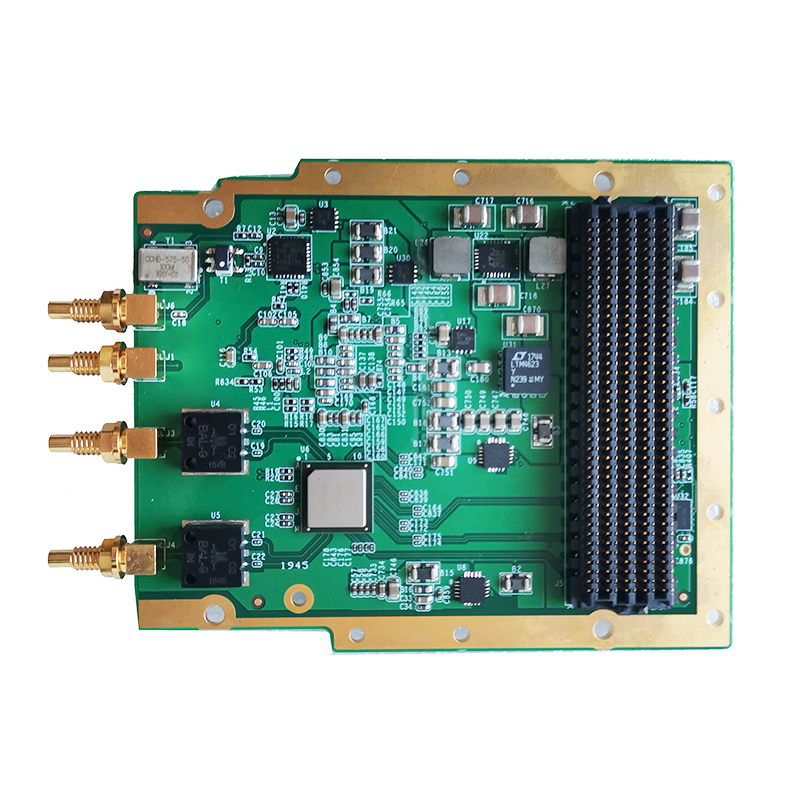

QT7126板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。前面板I/O裝配4個SSMC同軸連接器。QT7126設計了風冷和導冷版本，可適應于坤馳的多種FPGA載板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算。

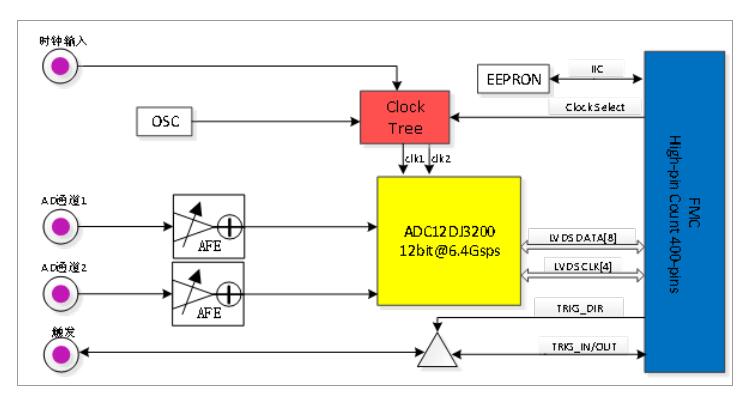

系統框圖
技術規格
-
—— 4個SSMC的連接器，其中2個分別為模擬信號輸入1(IN0)和模擬信號輸入2(IN1)；一個為外部時鐘輸入(CLK)；一個為可由載板配置成輸入或者輸出的同步觸發信號(TRG)。
-
—— 采樣頻率：12bit，2通道3.2GS/s或1通道6.4GS/s。—帶寬：全功率模擬帶寬（-3dB）8GHz。
-
—— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性。
-
—— 多種散熱方式：風冷或導冷。
-
—— AC耦合輸入。
-
—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制。—HPC高引腳數連接器。
-
—— 4kbit EEPROM可與主板通過I2C總線連接。
-
—— 工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃。
客戶價值
-
—— 快速交付
-
—— 可維護性好
-
—— 易于集成
-
—— 高速高精度選擇
應用領域
-
—— 軟件無線電
-
—— 寬帶MIMO應用
-
—— 數字波束成形
-
—— （雷達/聲納）電子戰
-
—— 物理實驗
-
—— 信號智能
-
—— 航空航天和測試儀器
其他支持
-
—— 提供Verilog bit文件
-
—— JESD204C Core，可包括BSP
