產品簡介

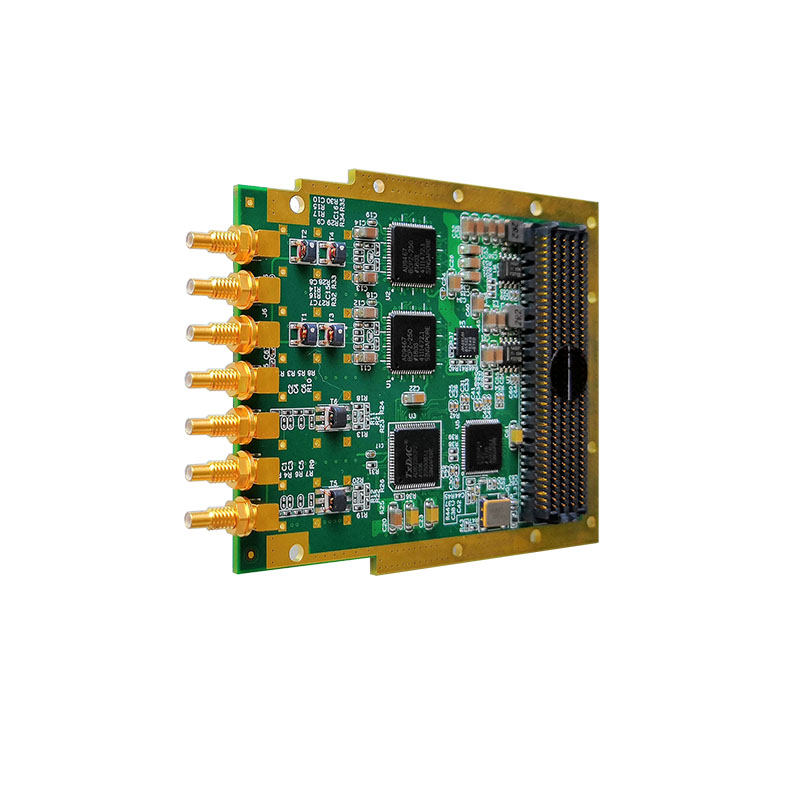

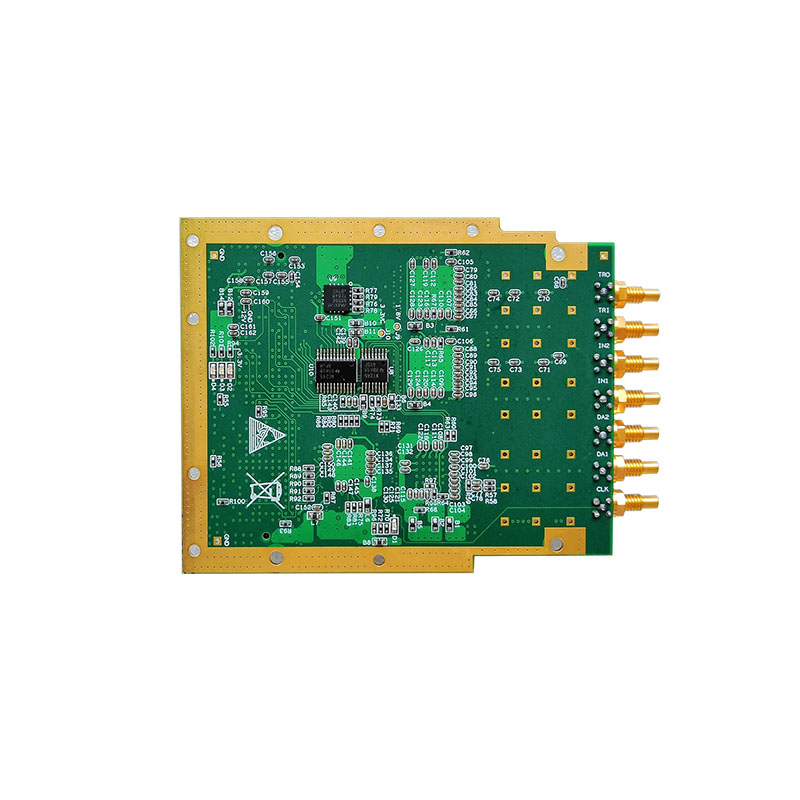

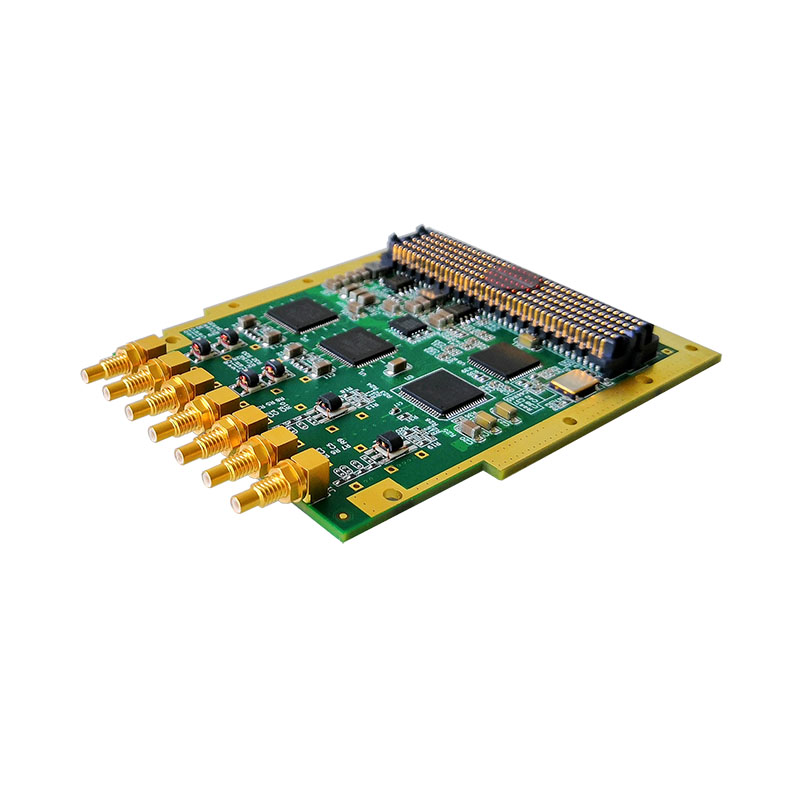

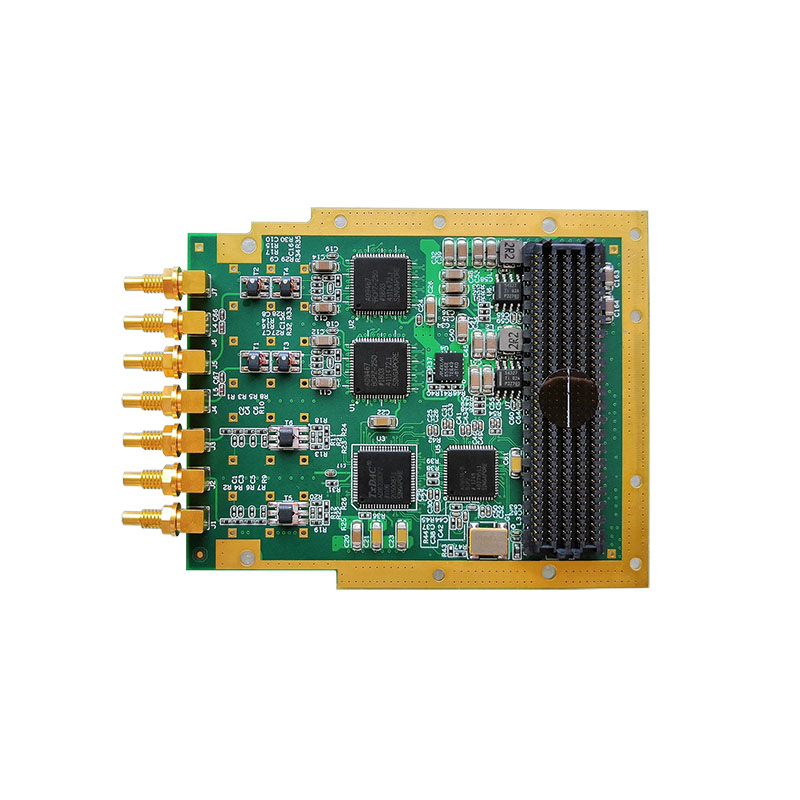

QT7350 是基于ADI 公司的16bit-250MS/s 高速模數轉換器AD9467BCPZ-250 和16bit-500MS/s
(可插值到 1.0GS/s)高速數模轉換器 AD9122BCPZ 設計的標準單槽位、支持導冷結構的 FMC 子卡;QT7350 最大支持 2 通道 ADC 輸入,2 通道 DAC 輸出,輸入輸出阻抗均為 50 歐姆,交流耦合方式。
QT7350 支持外部觸發輸入和內部觸發輸出;時鐘模式支持內部參考時鐘輸入、外部參考時鐘輸入、外部采樣時鐘輸入三種,時鐘選擇可通過 SPI 總線配置實現。
QT7350 的電氣與機械設計依據 FMC 標準(ANSI/VITA 57.1),支持導冷,能夠滿足用戶在特殊環境下的使用需求。

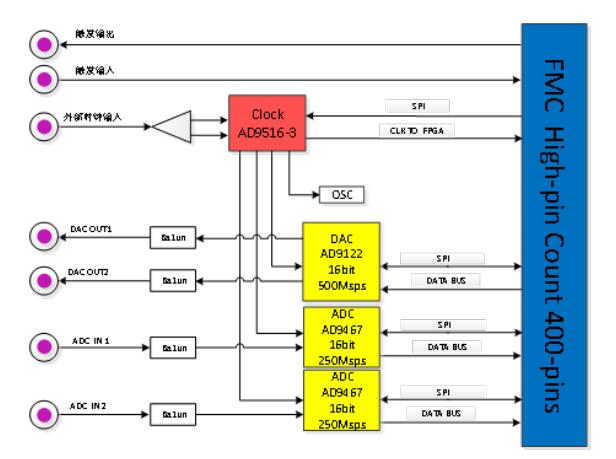

系統框圖
