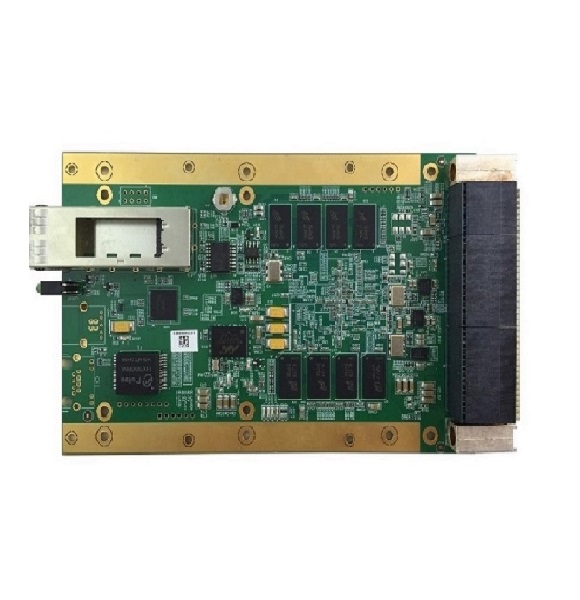

產品簡介
QT3310 風冷/ 導冷高速大容量存儲板卡是一種海量數據實時記錄與存儲裝置，可以為產品的多種數據提供記錄、存儲、下載，讀寫訪問等功能。基于Xilinx 7-Series FPGA 平臺的3U VPX 高速數據存儲控制板，可以提供風冷和導冷兩種物理結構形式，搭配一張或者兩張存儲子板（SATA SSD 板），可以實現各種類型（如4 路自定義最高10Gbps 光口，4 ～ 8 路最高6.5Gbps 背板Rokect IO 的Serdes 數據，可配置成一組或者兩組SRIOx4）的數據輸入的即時存儲。每張存儲子板支持最大16T 存儲容量，一個數據存儲控制板搭配兩張存儲子板，最高可以實現持續3.8GB/s，最低不低于3.2GB/s 的存儲性能，以及最大32T的存儲容量。搭配單張存儲子板，可以實現持續1.9GB/s，最低不低于1.6GB/s 的存儲性能，以及最大16T 的存儲容量。

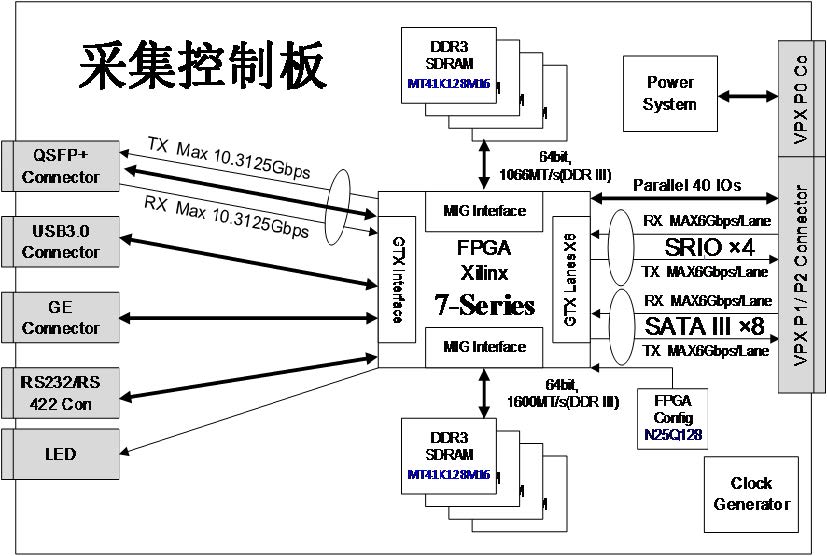

系統框圖
技術規格
——用戶可編程的Xilinx® Kintex® 7 325T/410T FPGA；
——雙通道2GB/256Meg x 16 DDR3內存；
——1路40Gbps的QSFP+ Cage，支持光纖轉換成標準的4路10Gbps的SFP+；
——VPX 3U 導冷結構設計，符合VITA48 REDI標準，完全兼容風冷結構，直接更換結構件即可；
——支持GE、RS232、RS422、GPIO等接口控制，以及GE接口導出，存儲子卡可選快導版本，單張存儲子卡導出速度可達2GB/s，系統搭配兩張存儲子板導出速度可達4GB/s，可選支持USB3.0導出，GE接口還可以支持數據快視和數據輸入功能；
——提供20路LVDS信號，可配置為40路LVTTL25/LVCMOS25/ LVTTL33/LVCMOS33單端信號；
——符合Open VPX標準，MOD3-PAY-2F1F2U-16.2.1-n；
——提供Windows®操作系統平臺驅動；
——堅固型結構設計和高等級全加固型的連接器選型；
——支持外置按鈕輸入、GPIO，記錄儀可脫離上位機單獨使用；
——可以多臺采集控制板集群組網使用，使用同一個上位機軟件來集群管理，成倍的增加存儲容量和性能；
——異常掉電數據恢復功能。設備能確保當前正在記錄的文件數據不丟失，并在下次模塊開電后，自動或者手動恢復文件。
應用領域
—— 實時信號存儲分析
—— 工業相機，無人機吊艙等圖像數據采集存儲
—— 雷達接收器數據存儲備份
—— 激光雷達等
軟件支持
—— 支持Windows7和XP驅動和軟件示例代碼
