產品簡介

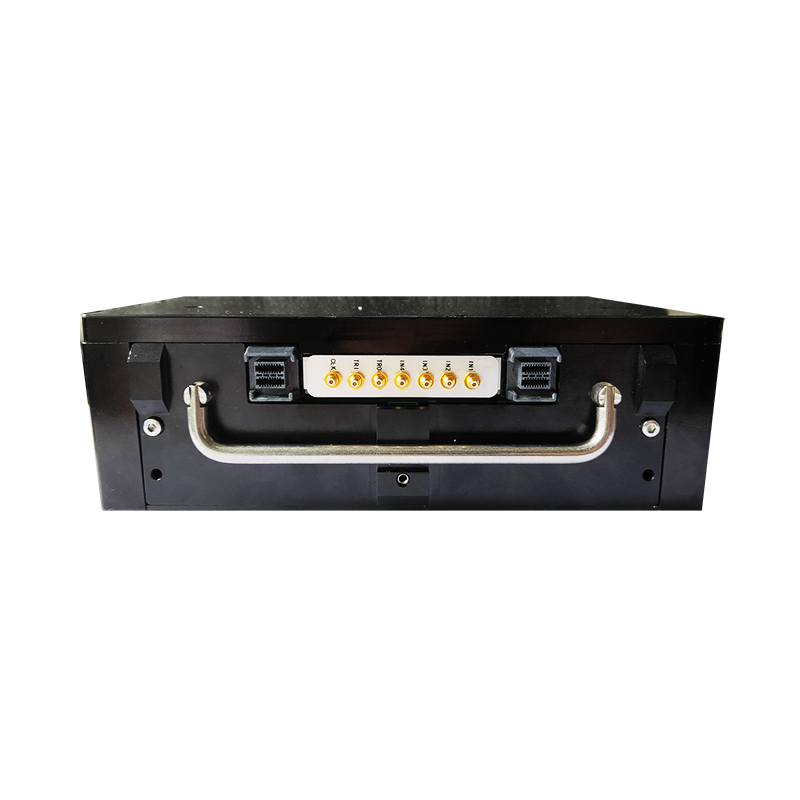

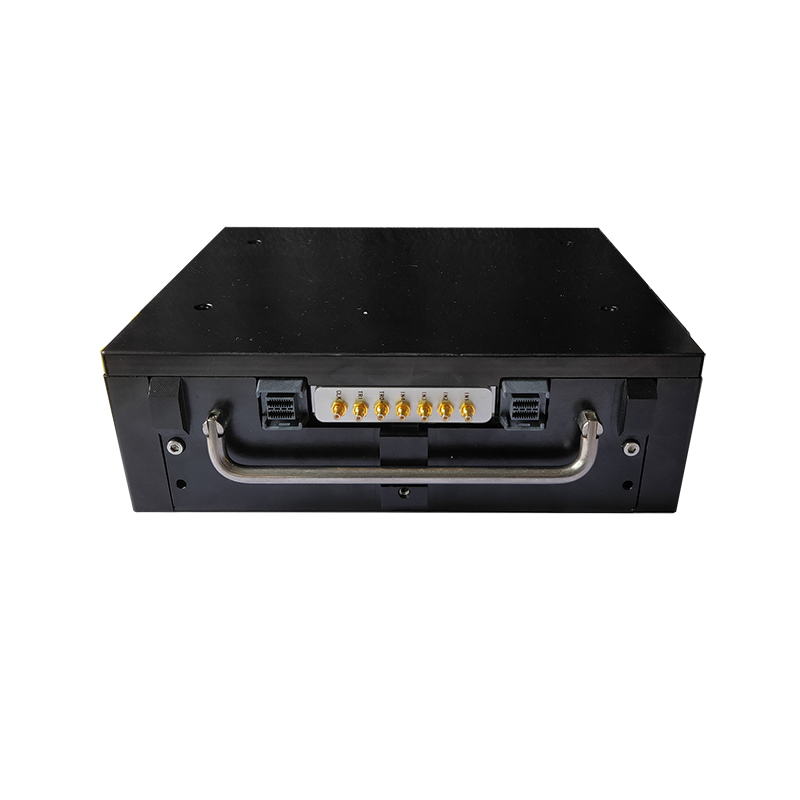

QTC4135DC是一款能支持高帶寬、大容量的AD信號采集記錄的便攜式設備，它帶有7個SSMC連接器，可以實現多路高速AD信號的采集、記錄、導出等功能。其緊湊的尺寸、高可靠性的設計，使它特別適合單兵裝備、車載、機載、艦載等強固型便攜式高性能大容量高速數據記錄合。QTC4135DC采用緊湊的8盤位標準7mm厚2.5吋SSD結構設計，單機設備配備了4個250GB的SSD，僅有兩個手機平鋪大小，重量小于1.5Kg。體積小巧，部署靈活方便。盡管擁有小巧尺寸，但是其卓越的采集存儲速率和超大容量，相比于大型采集記錄設備也毫不遜色。
技術規格
——4 路 AD 輸入接口，分為主備 2 組通道，一次只能支持其中 1 組通道進行數據采集；
——IN1 和 IN3 組成主通道，IN2 和 IN4 組成備用通道；
——250MSPS 采樣率（最高可支持 1GSPS），16Bit 分辨率；
——3 個適配 3.3V 電平標準的 TRIG OUT 通道；

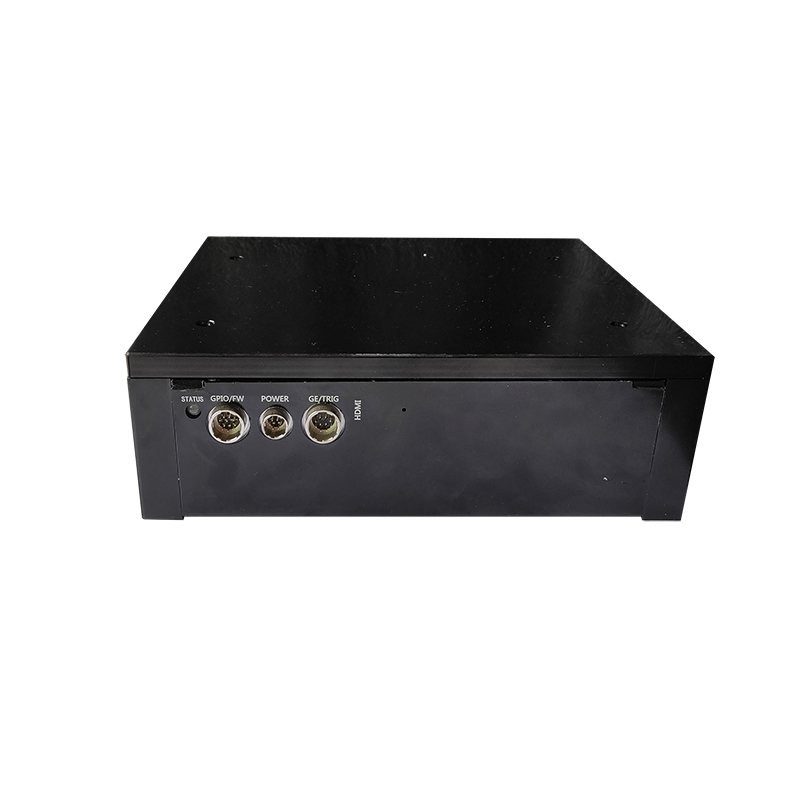

——3 個 HRS 的滿足工業級標準的帶鎖緊功能的連接器；
POWER：6Pin（HR10A-7R-6PB）為電源口，作為 12V DC 電源的輸入；
GE/TRIG：10Pin（HR10A-10R-10PB）為網口，預留有 2 個 GPIO 端口；
GPIO/FW：12Pin（HR10A-10R-12PB）為控制端口，包含一路 232，一路 422 和一路 JTAG；
——前面板 LED 指示燈。正常為藍色，上電后檢測到 SSD 狀態正常后會紅燈閃一下然后變回藍燈；
——支持 4 個 SSD，存儲速率最高可達 1.6GB/s；
——最大存儲容量可達 8TB（4 片 2T）；
——存儲模塊支持網口進行數據導出；
——直流 12V 單電源輸入；
——重量：<1.5kg；

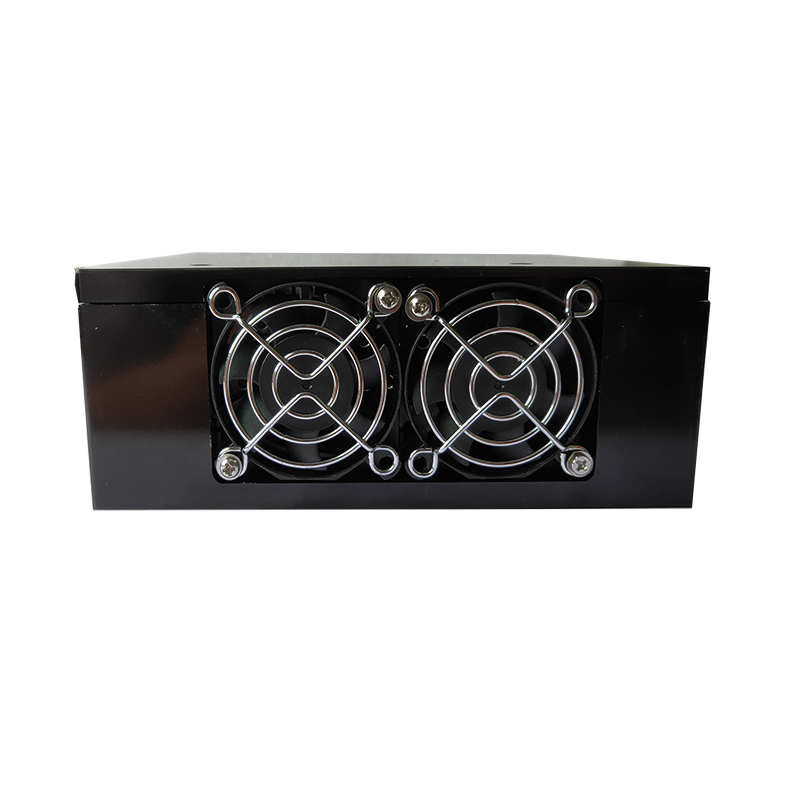

——工作溫度：‐40~45°C。采用寬溫 SSD，加更大風流更耐高溫；
——存儲溫度：-50~85°C；
