1.概述

  該系統主要應用于局放傳感器的信號采集及分析，實現在線和離線局放監測。

  1.1采集系統規格：

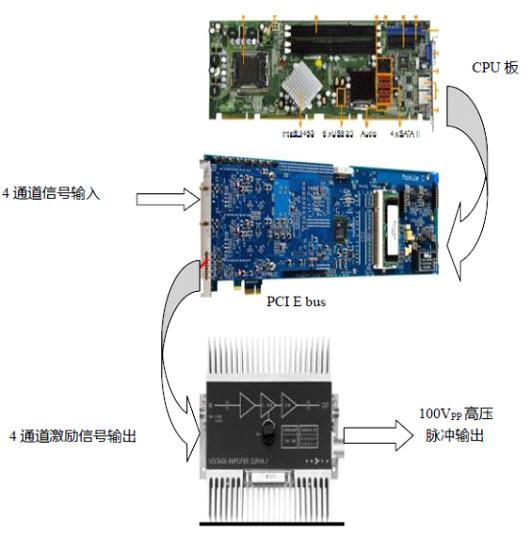

  系統基于PCIExpress總線結構，包括如下幾個部分：
  1.1.14通道8bit500Msps同步采集，標準PCIe全長卡尺寸；
  1.1.24個高速IO，產生激勵脈沖輸出。
  1.1.3外置脈沖放大器，輸出100Vpp的激勵短脈沖。
  1.1.4基于PCIExpressx8總線的工控機。

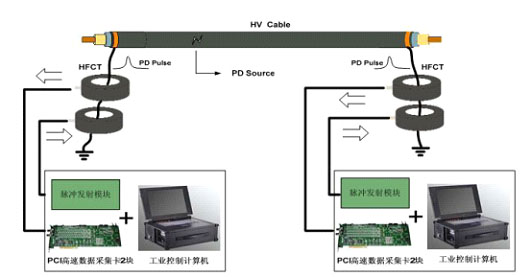

  1.2采集系統實現框圖：

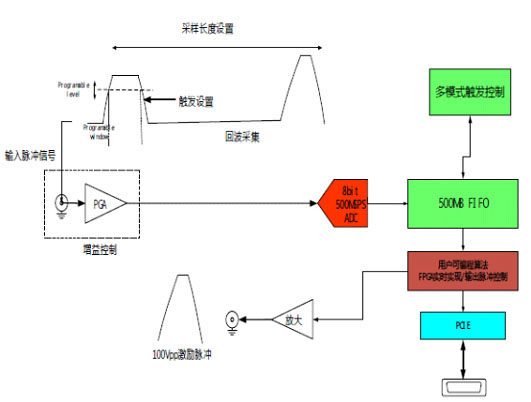

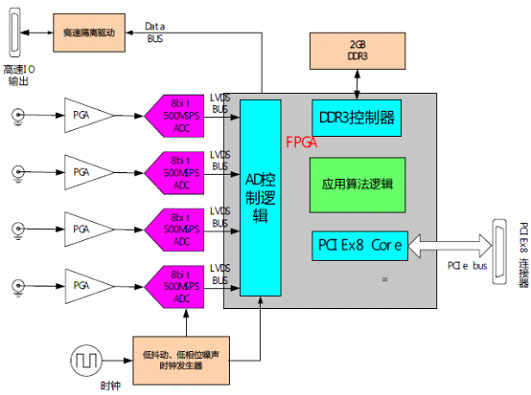

  1.3采集系統原理框圖：


  1.4數據采集卡特性：

  1.4.14通道8bit500MSPS同步采集。
  1.4.24通道程控增益放大器，增益倍數0-100倍調整，滿幅度輸出1Vpp。
  1.4.3輸入通道DC耦合，50歐姆輸入阻抗。
  1.4.4模擬輸入帶寬DC-120MHz/-3dB。
  1.4.5輸入端口過壓保護，允許200W/20us浪涌功率輸入。
  1.4.62GB本地緩存，保證每次觸發，每通道有0.5S的采集時間。
  1.4.7支持PCIEx8接口，連續數據傳輸率1000MB/s。
  1.4.8低抖動、低相噪時鐘發生器。
  1.4.9可以多塊卡組成多通道同步工做模式。

  1.5系統工作模式：


  1.5.1觸發設置：可以根據輸入脈沖的幅度和寬度設置觸發判決條件。
  1.5.2輸入放大倍數可以通過軟件設置。
  1.5.3輸出脈沖相對于觸發事件時間可以設置，小單位為2ns。
  1.5.4出脈沖和觸發事件條件隨機延遲不超過4個采樣點，及8ns。
  1.5.5觸發后，采集長度可以設置，大每通道可以采集500M個點。
  1.5.6可以回傳長度為500M個點的原始波形供計算機軟件分析。

  1.6脈沖發生：

  1.6.1性能指標：
  1.6.1.1電源：AC90V－260V
  1.6.1.2輸出功率：瞬時20KW
  1.6.1.3平均功率：小于300W
  1.6.1.4輸出脈沖幅值：100V,500V，1000V三檔可選，在50?時
  1.6.1.5輸出脈沖寬度：100ns-10us
  1.6.1.6觸發單元脈沖延遲：375ns+/-5%
  1.6.1.7脈沖發生器脈沖延遲：750ns+/-5%
  1.6.1.8可設置輸出脈沖延遲：25ms
  1.6.1.9觸發門檻范圍（上限）：5mV~150mV
  1.6.1.10觸發門檻范圍（上限）：100mV~1000mV
  1.6.1.11觸發極性：正脈沖或負脈沖
  1.6.1.12輸入帶寬：50MHz
  1.6.1.13輸入抑制：當沒有輸入時，將每100秒發出脈沖消除反射脈沖重新觸發裝置
  1.6.1.14自由運行模式：在固定間隔內連續產生脈沖
  1.6.1.15自由運行模式時間間隔：1毫秒，1秒，1分鐘
  1.6.1.16輸入/輸出保護：采用氣體放電管保護
  1.6.1.17輸入輸出連接：BNC接口
  1.6.1.18電源：電池供電，10小時連續供電

  1.6.2通信方式：

  1.6.2.1采用串行通信方式：
  通過一個控制口和一根地線串行控制脈沖電源

  1.6.2.2可接受電平：3.3V5V或10V（認可信號：低電平小于1V高電平大于2V）

  1.6.2.3約定控制信號三個8位數據段，每個位（bit）1US，高電平為1低電平為0。
  停止位為1位起始位為1位。

  個8位段發送：255（11111111）
  用來表示啟始同步。每收到這個信號，接收器將接收并認可接下來的三個命令段。

  第二個8位段：
  表示脈沖寬度。基數0.1us（100ns）比如發20（00010100）代表脈沖寬度為2us。
  大認可100（01100100）即10us。

  第三個8位段：
  表示電壓檔位選擇。1（00000001）代表100V2（00000010）代表500V3（00000011）代表1000V

  2．系統配套軟件：

  系統軟件包括應用軟件，二次開發API函數，以及FPGA開發環境三部分。

  2.1應用軟件

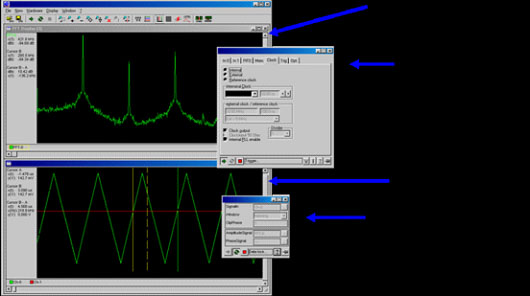

  具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能。

  其功能和界面如下所示：



  2.2二次開發API函數：

  我們提供豐富的接口函數和系統主要功能的例程，支持C/C++，labview以及Matlab環境下的二次程序開發。


  2.3FPGA開發環境：

  我們提供采集模塊的全套FPGA開發工程，全部基于VerilogHDL或VHDL開發環境。用戶邏輯只需要在目前已經建立好的工程中加入自己的RTL代碼即可。

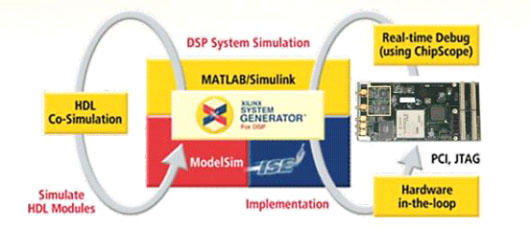

  同時提供Xilinx的systemgenerator同matlab/simulink接口工程和實例。
