產品簡介

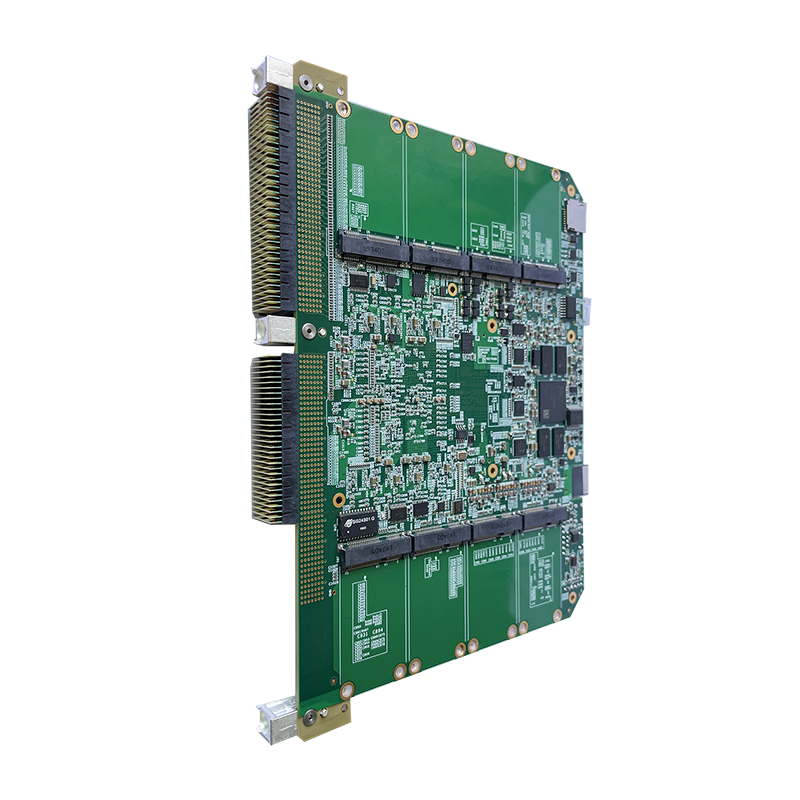

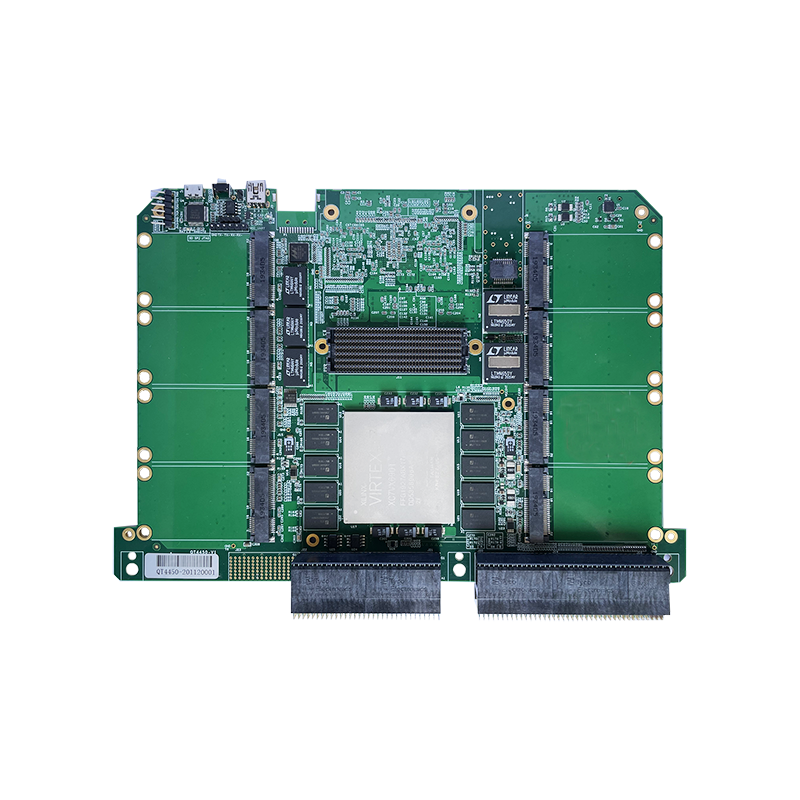

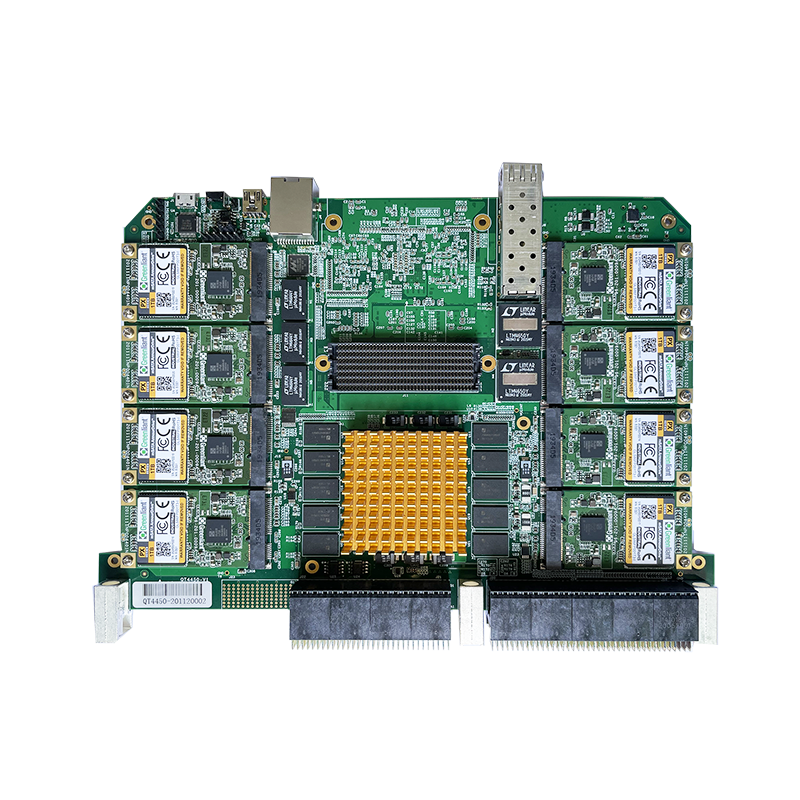

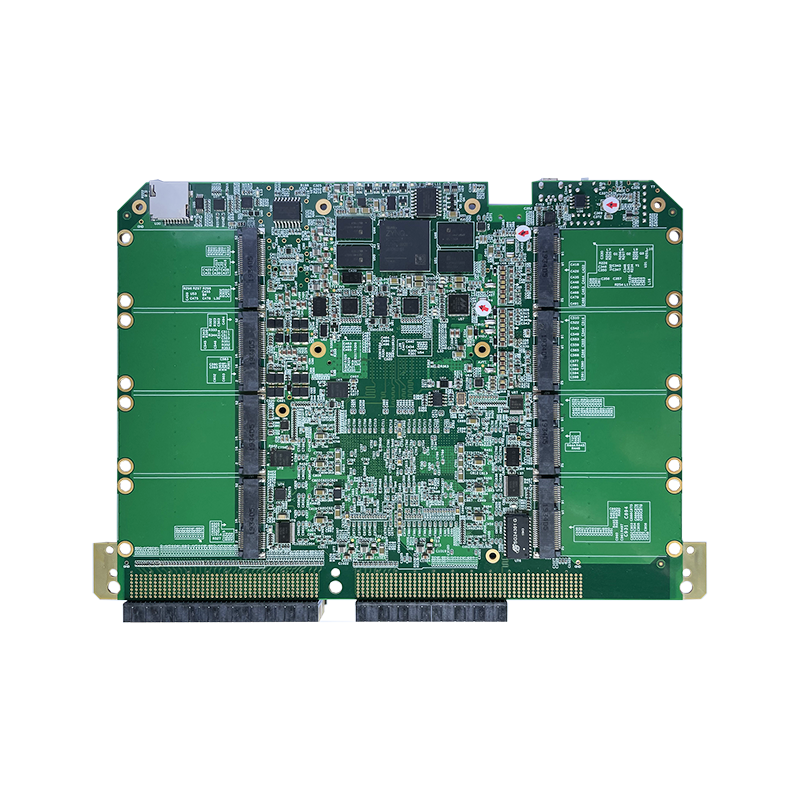

QT4450板卡是一款高性能的6UVPX載板，板載1個HSPC形式的FMC+連接器。板卡選用了1片Xilinx公司7系列FPGA最高端的Virtex7系列家族中的XC7VX690T-2FFG1927I作為處理核心，搭配一顆XC7Z020-CLG484作為控制核心。其中XC7VX690T-2FFG1927I搭配2組共10片（每組其中1片作為ECC校驗）16bit4Gb的DDR3SDRAM和2顆256Mb的SPIFlash作為程序加載和參數存儲；XC7Z020-CLG484的PS搭配2顆16bit4Gb的DDR3的SDRAM和2顆256Mb的SPIFlash；PL搭配2顆16bit4Gb的DDR3的SDRAM。板卡支持1路千兆網信號到VPX連接器，一路到前面板RJ45連接器，一個MiniUSB轉接UART接口，1個MicroUSB的JTAG下載口，1個MicroSD卡接口，支持MicroSD卡加載程序。另外還預留有一路SFP+的光纖接口和正反面各8個mSATA的SSD接口。
QT4450通過1個HSPC形式的FMC+（VITA57.4）接口向外部提供豐富、高速且可配置的數字I/O資源，FMC+可提供84對高速差分線（含4對差分時鐘線）、1組共2對參考時鐘線、1組共2對同步時鐘線、24組共48對超高速DP差分對及6對超高速差分時鐘線?？蛻艨梢愿鶕眯枨箪`活地選擇FMC子卡或者FMC+子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持Windows，Linux上位機驅動。便于構建靈活、高效的開發及使用環境。

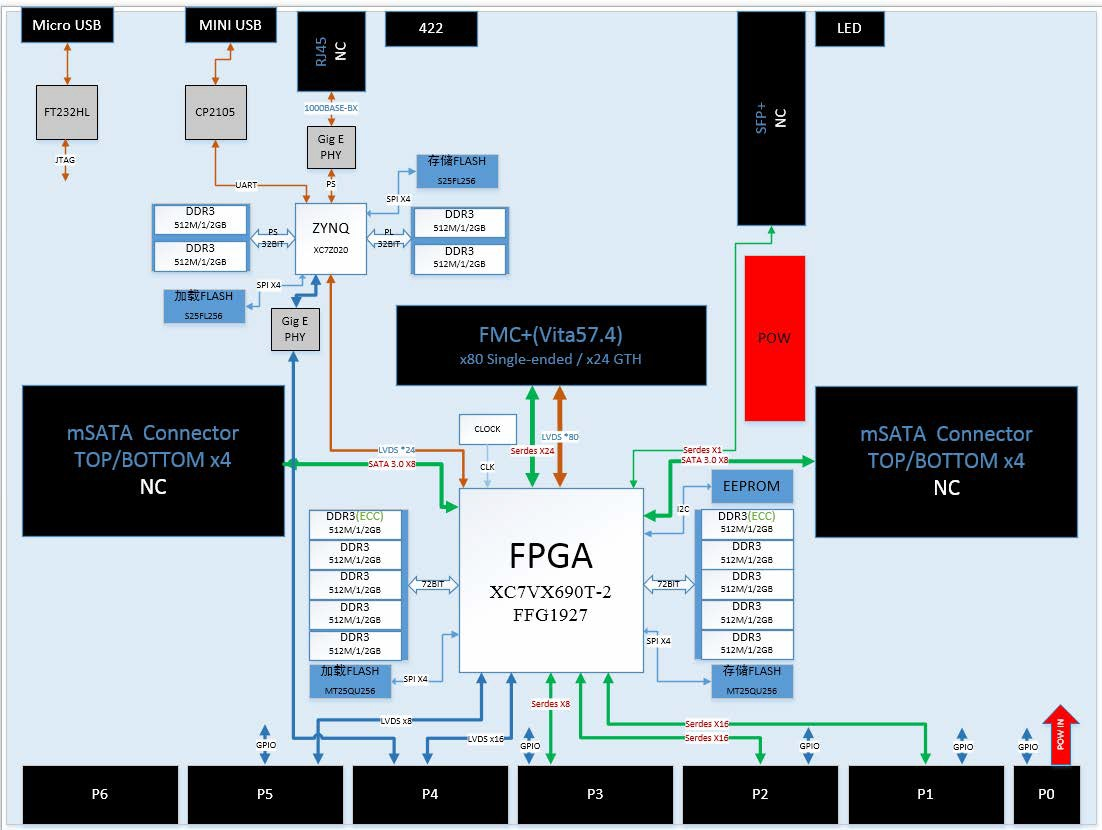

系統框圖
