產品簡介
VPX同步采集存儲系統是基于VPX架構開發的具有多通道高速模擬信號采集、存儲功能的系統性平臺產品。該系統的主要特點是：基于VPX 架構設計，支持VITA46.0、VITA65等規范；16路高速模擬信號輸入，支持同步采集功能；支持SSD大容量數據存儲；支持光纖數據傳輸；支持千兆以太網數據導入，支持RS422總線控制；支持用戶自主開發；
系統組成

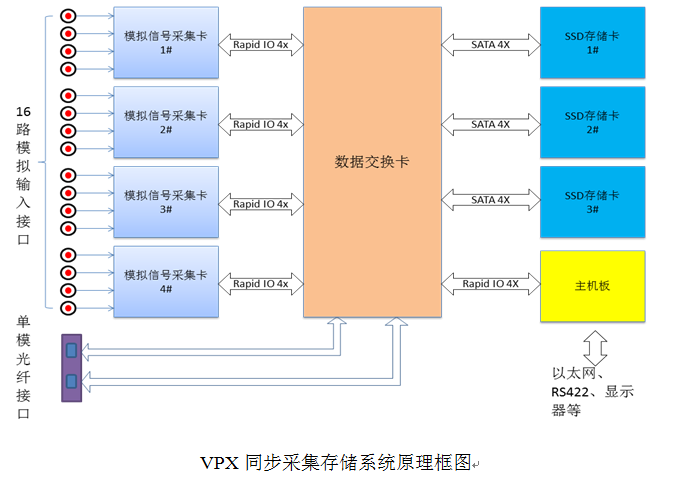

系統主要有模擬信號采集卡、數據交換卡、SSD存儲卡、主機板、機箱背板以及顯示器等標準輸入輸出設備組成。系統原理框圖如下圖所示：
模擬信號采集卡
VPX同步采集存儲系統內包含4塊模擬信號采集卡，每個模擬信號采集卡支持四個模擬信號輸入通道，四塊開組成16路模擬輸入。模擬信號采集卡的原理框圖如下圖所示：

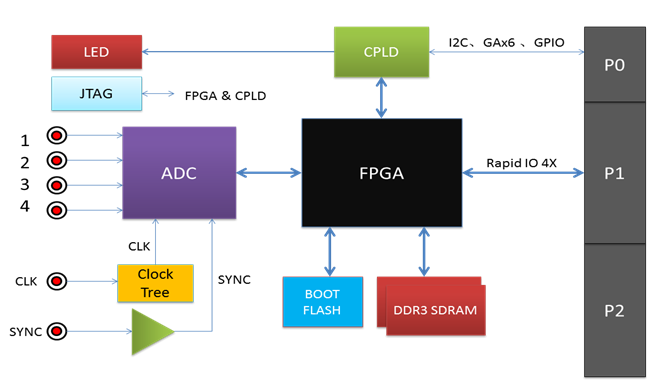

模擬信號采集卡原理框圖
模擬信號采集卡技術規格：
模擬輸入通道：4路；
耦合方式：交流耦合；
輸入阻抗：50Ω；
ADC采樣率：1.25Gsps；
ADC分辨率：10bit；
外部時鐘源、內部時鐘源可選；
支持ADC同步輸入；
采用FPGA作為主控制器，支持FPGA自主開發；
板載2GB、64bit的DDR3 SDRAM，大數據率大1866Mbps；
數據傳輸接口協議支持Rapid IO、Aurora或其他自定義協議；
數據傳輸率高可達2GB/s（按照1X速率5Gbps ，Rapid IO 4X計算）；
數據交換卡
VPX同步采集存儲系統內包含一塊數據交換卡，主要功能是：
根據控制命令，將16路ADC數據進行處理，存入到SSD存儲模塊中；
根據控制命令，將SSD存儲卡中的存儲數據上傳；
根據控制命令，將光纖輸入數據進行處理，存入到SSD存儲模塊中；
其他用戶要求的功能；
數據交換卡技術規格：
支持2路單模光纖輸入，單路高速率3.125Gbps；
支持VITA46.0和VITA65等規范，兼容MOD3-SWH-8F；
8個的Rapid IO 4x接口，每個Rapid IO 4x的數據傳輸帶寬可達2GB/s；
板載2GB、64bit的DDR3 SDRAM，數據率高達1866Mbps；
支持用戶自主開發；

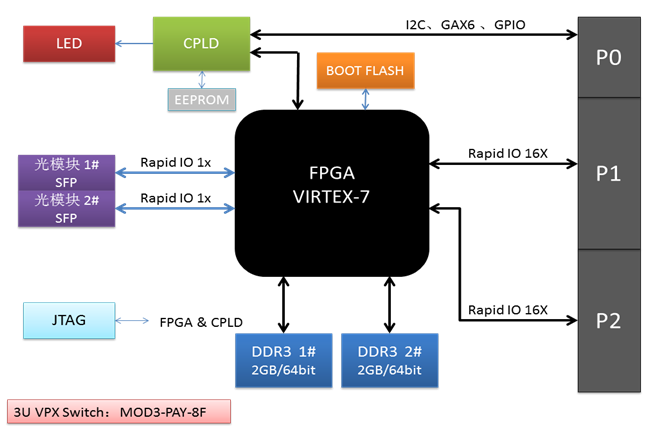

數據交換卡原理框圖
SSD存儲卡
VPX同步采集存儲系統配置三個SSD存儲卡，每塊SSD存儲卡包含4個SSD盤陣，因此VPX同步采集存儲系統攻擊12個SSD盤陣，總?cè)萘繛?2TB，總數據帶寬可達6GB/s。

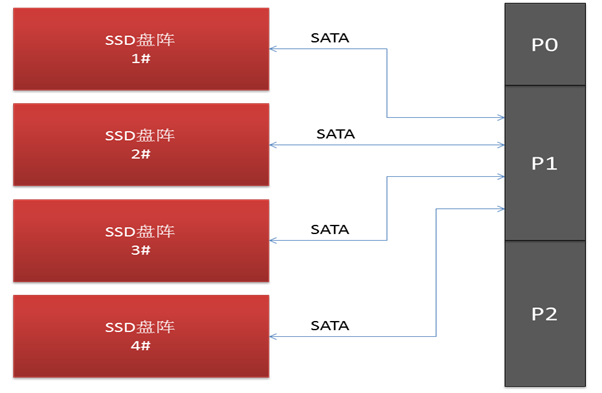

SSD存儲卡原理框圖
SSD存儲卡的規格：
4TB存儲容量；
讀寫數據帶寬可達1.5GB/s；
主機板

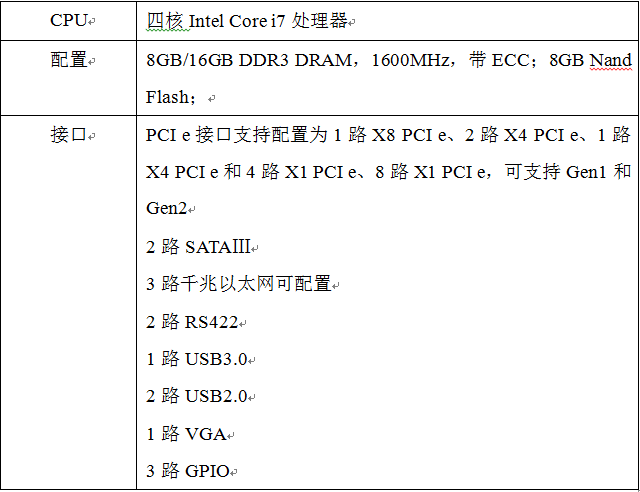

主機板是VPX同步采集存儲系統的主控制中心，其主要規格：

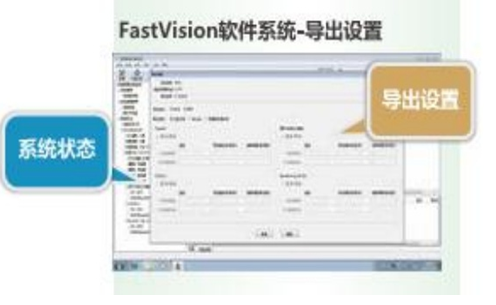

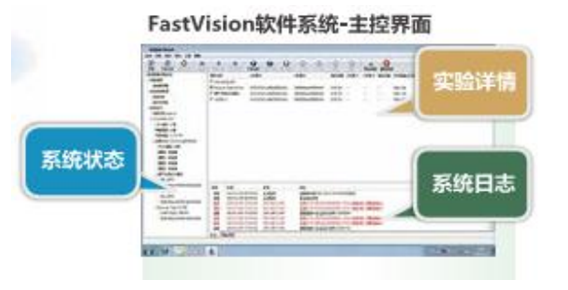

存儲管理軟件
采集、存儲、監視、導出、數據保護管理
提供用戶API進行用戶自定義開發
模擬信號采集存儲回放功能；
數字信號記錄存儲回放；
信號快速瀏覽和實時監控功能；
數據管理功能；
控制顯示功能。

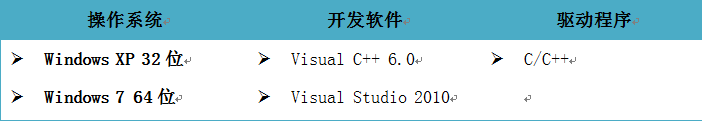

軟件支持

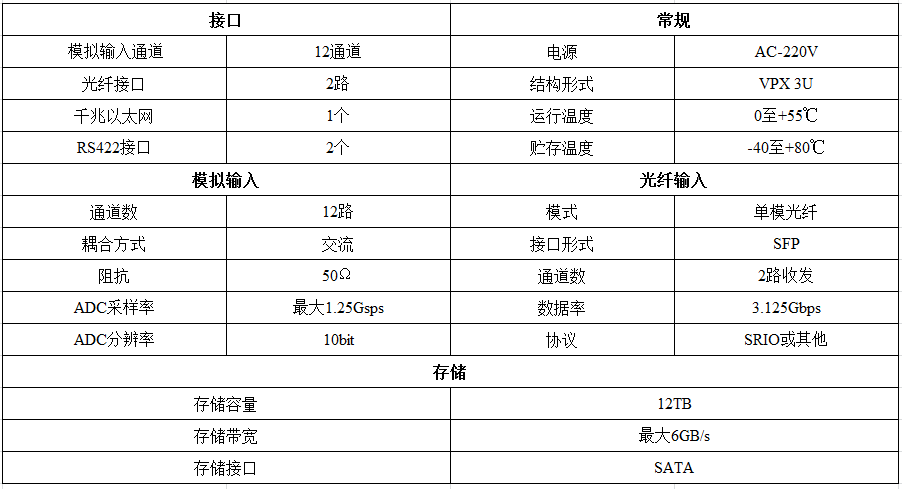

系統規格
