產品簡介

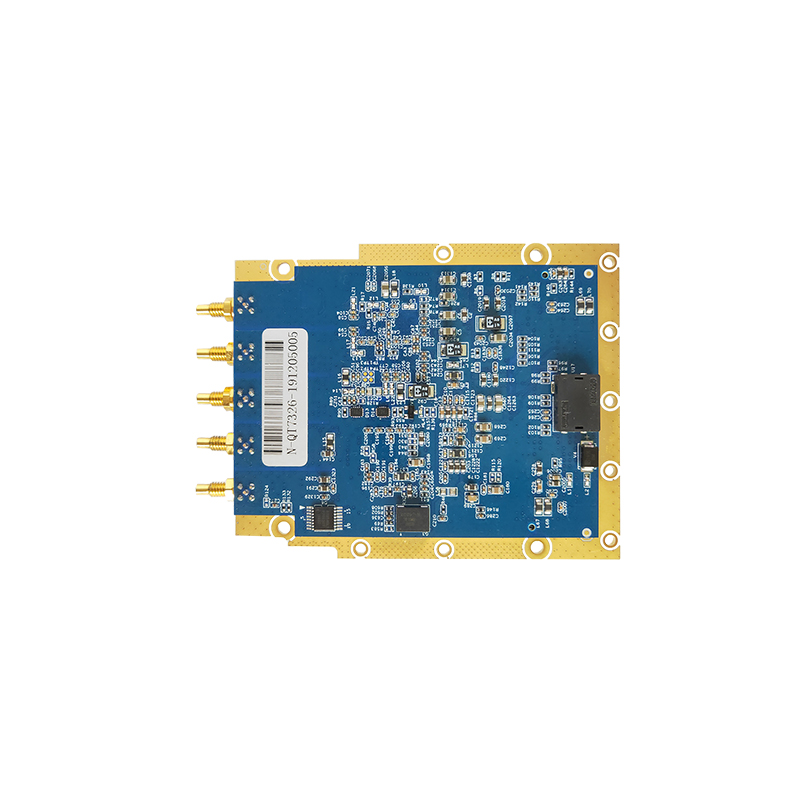

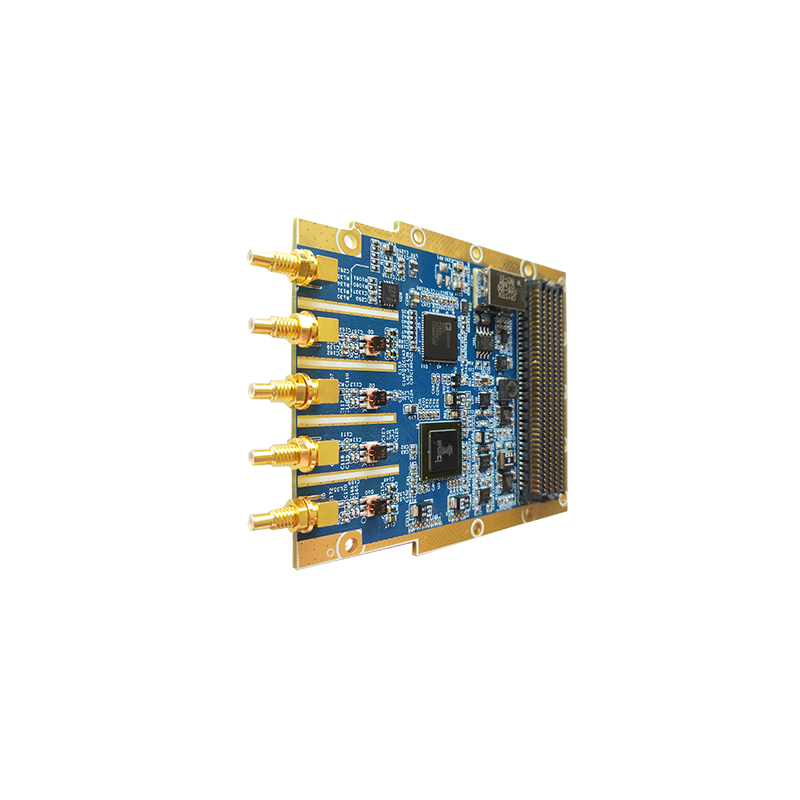

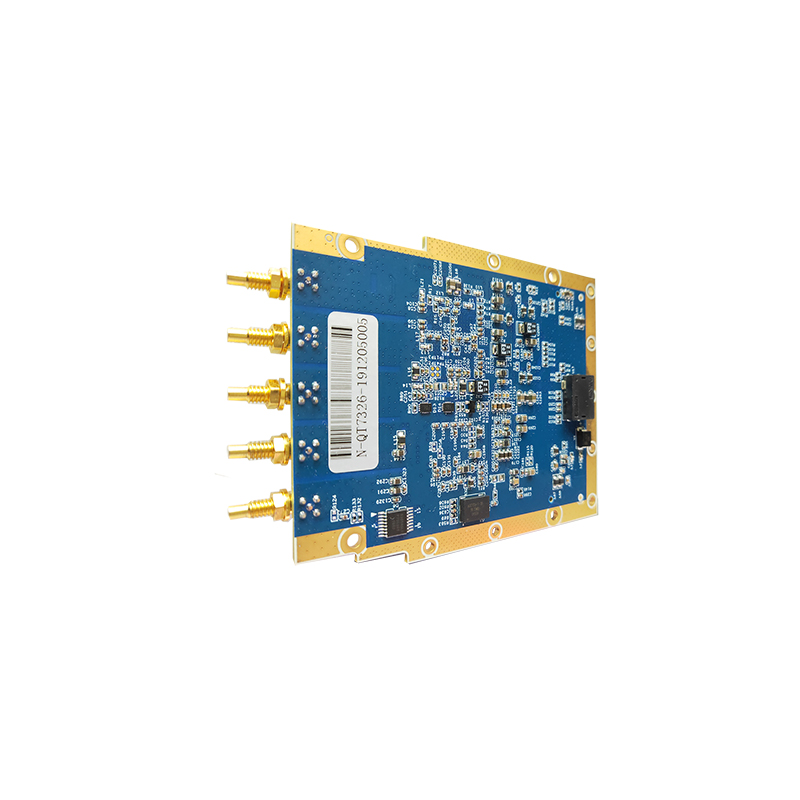

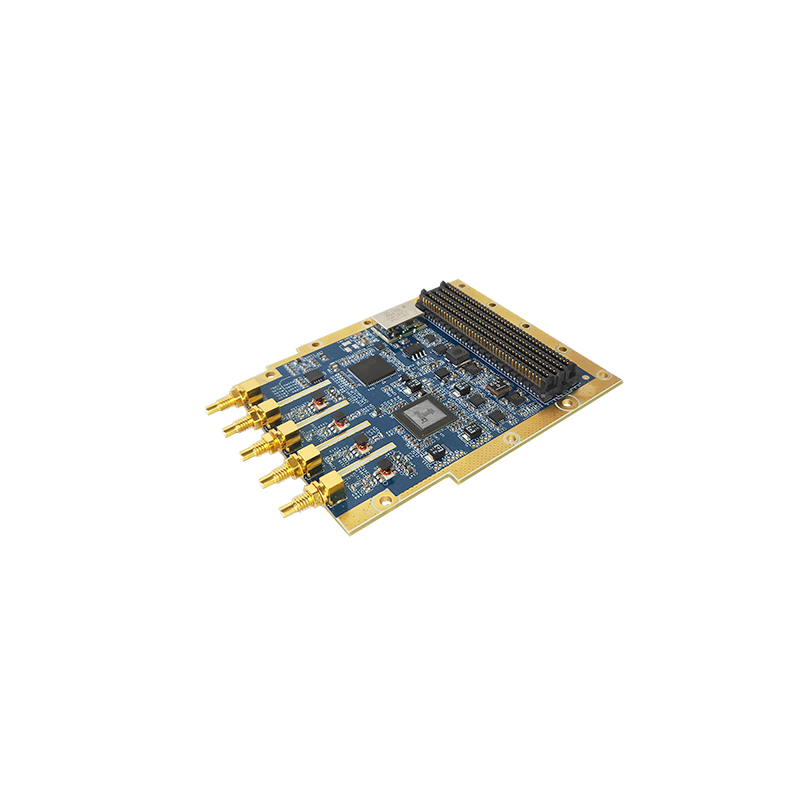

QT7536RF是一款集成RFIC技術和FMC接口的射頻模塊，頻率范圍覆蓋300MHz~6GHz。模塊采用ADI公司RFICAD9371芯片，具有兩個接收和兩個發送通道，可做為經濟高效的實驗平臺，具有高達100MHz的Rx和250MHz的Tx瞬時帶寬，及更高的靈敏度，動態范圍和IP3性能（三階交調截取點）。可應用于廣泛領域，包括SDR（軟件定義無線電），蜂窩，WiFi，ISM應用，專有或通用無線電等。借助QT7536RF，設計人員可以快速輕松地使用AD9371進行原型驗證和設計。

QT7536RF板卡的電氣與機械設計遵照FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板。前面板I/O裝配5個SSMC同軸連接器，進行射頻信號的接收和發送，以及時鐘信號引入等。QT7536RF設計了風冷和導冷版本，可適應于坤馳的多種載板以及市面上的常規FPGA載板，如QT7020及Xilinx和Altera等通用載板。

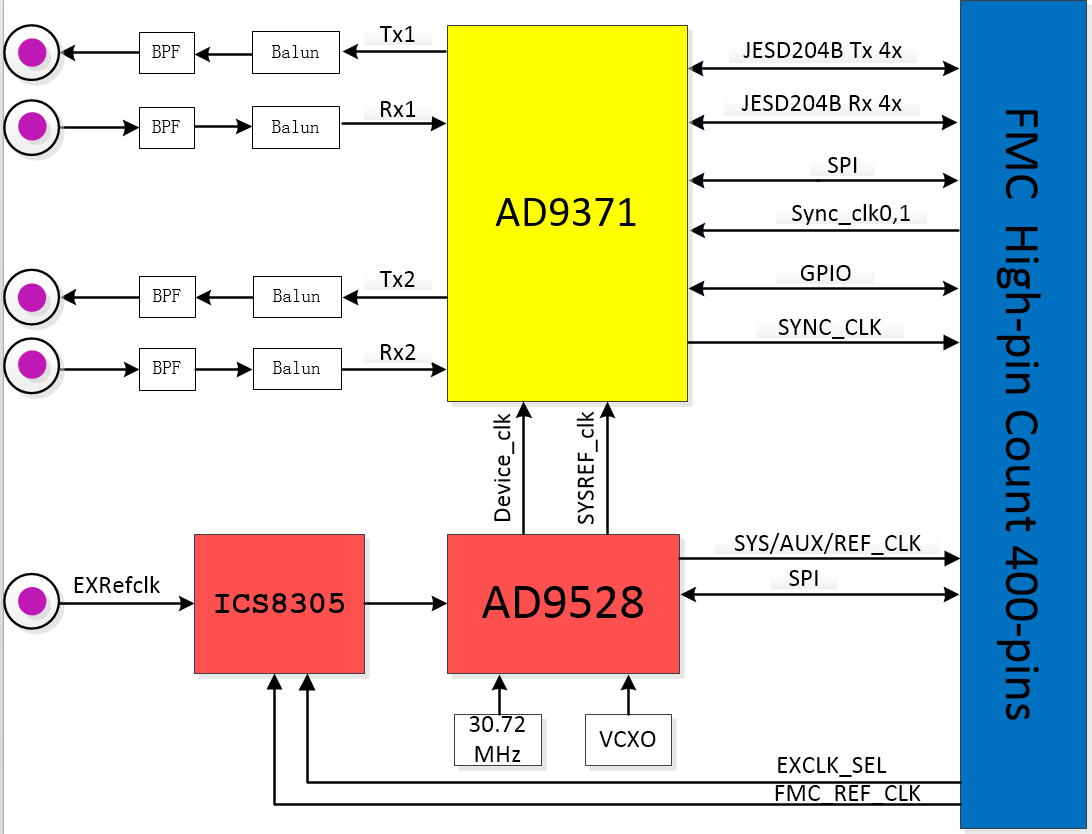

系統框圖

技術規格

• ——頻率范圍為300MHz~6GHz；

• ——靈活的12位ADC和10位DAC；

• ——2個Tx，2個Rx，半雙工或全雙工，支持TDD和FDD；

• ——完全一致的2x2MIMO功能；

• ——RF 端口：50 匹配；

• ——Rx BW：8MHz-100MHz ；

• ——Tx BW：高達250MHz；

• ——帶2個輸入的觀察接收器（ORx）；

• ——23dBm@2570-2620MHz，band38 LTE；

• ——23dBm@5.18~5.825GHz，802.11；

• ——10dBm@0.3~6GHz 其他調制（P1dB 17dBm）

• ——支持Internal和External LO；

• ——支持Internal＆External參考時鐘；

• ——支持多芯片（模塊）基帶同步；

• ——包括過濾器，band38和802.11的PA；

• ——JESD204B數字接口；

• ——工作溫度：商業級0℃～+70℃ ，工業級-40℃～+85℃；

應用領域

• ——SDR

• ——WiFi

• ——WiMAX

• ——ISM

• ——專有和通用無線電

客戶價值

• ——快速交付

• ——可維護性好

• ——易于集成

• ——經濟的射頻方案選擇

其他支持

• ——提供Verilog bit文件

• ——開源的C/C++參考例子

• ——JESD204B Core，可包括BSP
