產品簡介

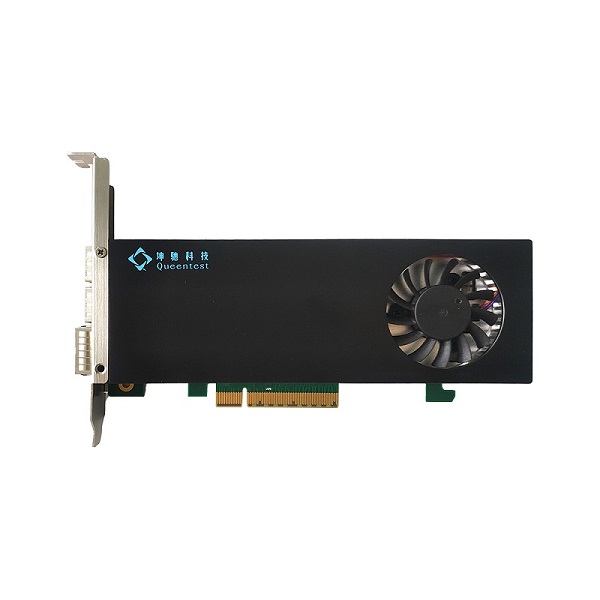

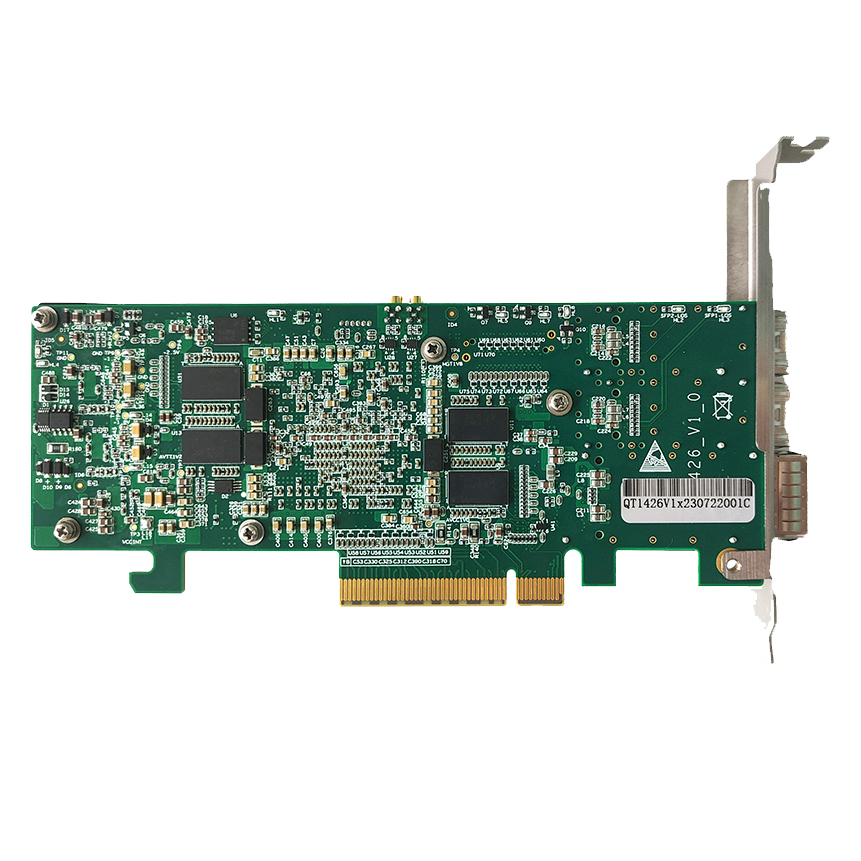

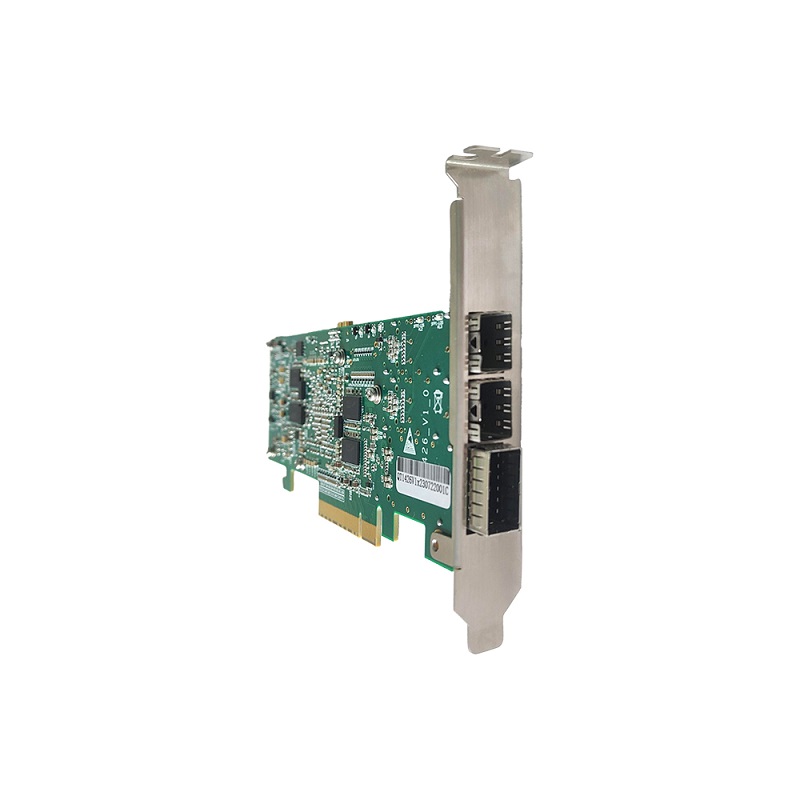

QT1426系列是一款基于KU 085系列FPGA的PCI Express標準光纖采集卡，該板是一個獨立光纖板卡，通過PCIe總線與主機或其他PCI/PCIe設備通信，最高支持8x PCIe REV.3.0@ 8Gbps傳輸速率。除此之外，板卡具有一個高速8路的GPIO接口可板與板之間通信，搭配線纜支持每路最高15G的數據傳輸速率。接口板卡具有2組獨立的DDR4內存模塊，實現數據緩存。板載兩個MMCX-KWHD實現外觸發功能。且提供空氣冷卻散熱器和風扇。
板卡為標準半長或1/2長，適合于目前主流的服務器或工作站，可應用于數據中心、服務器、桌面PC等場景，主要應用于遠距離光纖數據傳輸、數據存儲、高速圖像采集、深度學習等領域。

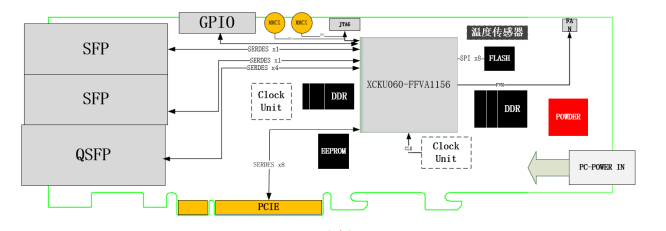

系統框圖
技術規格
—— 光纖通路：2/4/6路；
—— 光纖傳輸速率：SFP每路最高可達10GBps(QSFP每路可達15GBps)；
—— 光纖傳輸協議：AURORA協議，SRIO協議和用戶自定義協議等；
—— 光纖線速率重配置選項；
—— 光纖接口形式：MPO或LC；
—— +光模塊封裝：SPF+或QSFP+；
—— 具有光纖連接狀態監測功能
—— 板載DDR4：2組，總容量為8GB；
—— PCIE支持x8 Gen2或Gen3，連續傳輸速率為4GBps；
—— 可通過上位機軟件可靈活數據格式；
—— FPGA支持用戶自定義邏輯開發。
—— 支持Windows/Linux/麒麟操作系統。
應用領域
—— 數字雷達系統
—— 電子偵察
—— 網絡加速
—— 光通信系統
—— 數據中心
客戶價值
—— 通過快速PCIe總線實時傳輸采集數據
—— 可實現多路并行光纖采集；
—— 具有板載FPGA實時信號處理能力；
—— 通過快速PCIe總線實時傳輸采集數據；
—— 大容量板載存儲器；
—— 縮短開發時間，加快上市速度。
—— 本地化支持。
