產品簡介

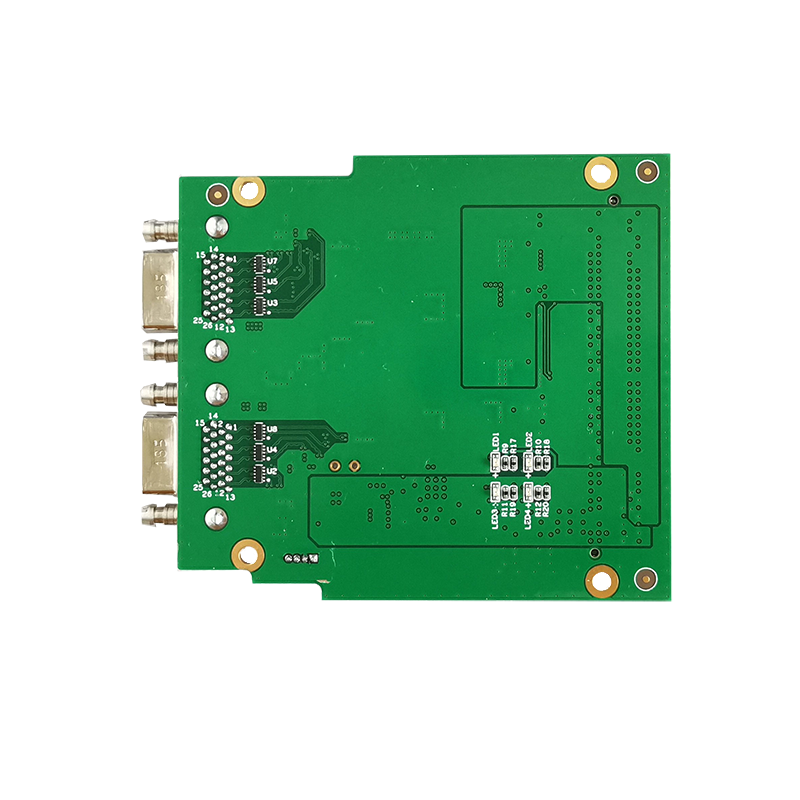

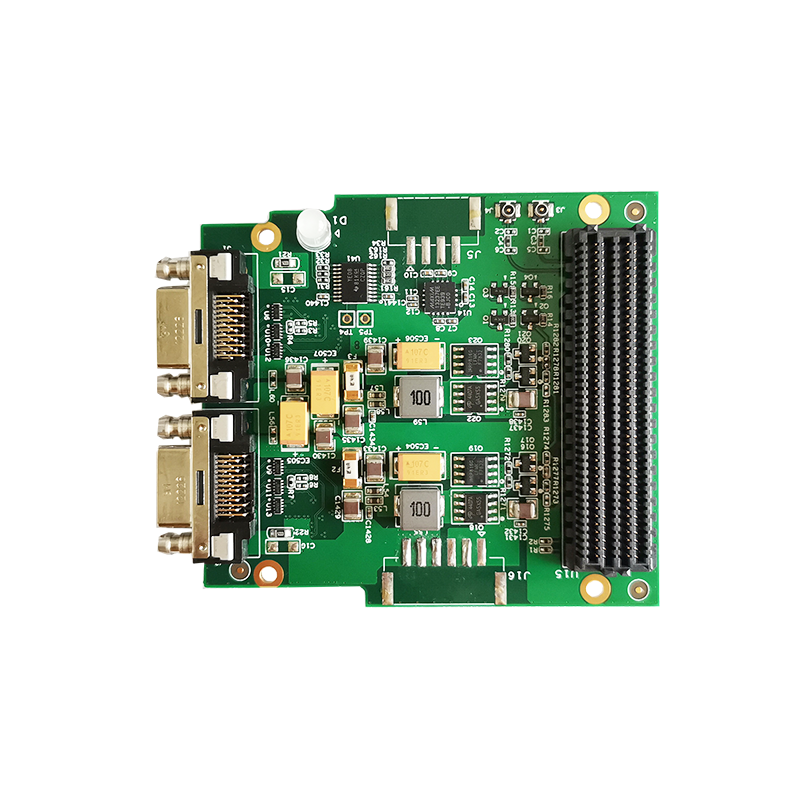

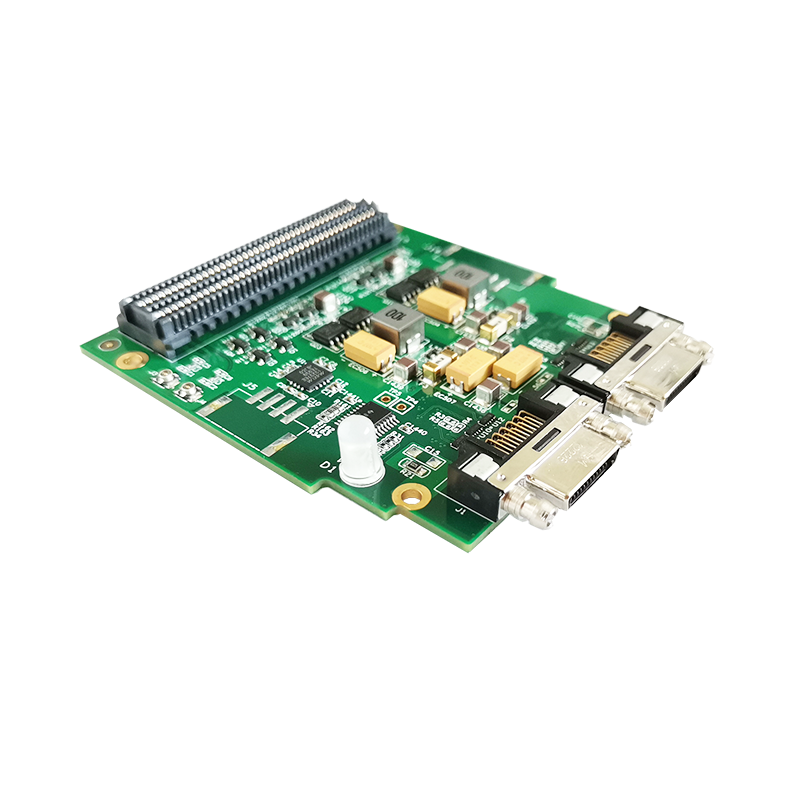

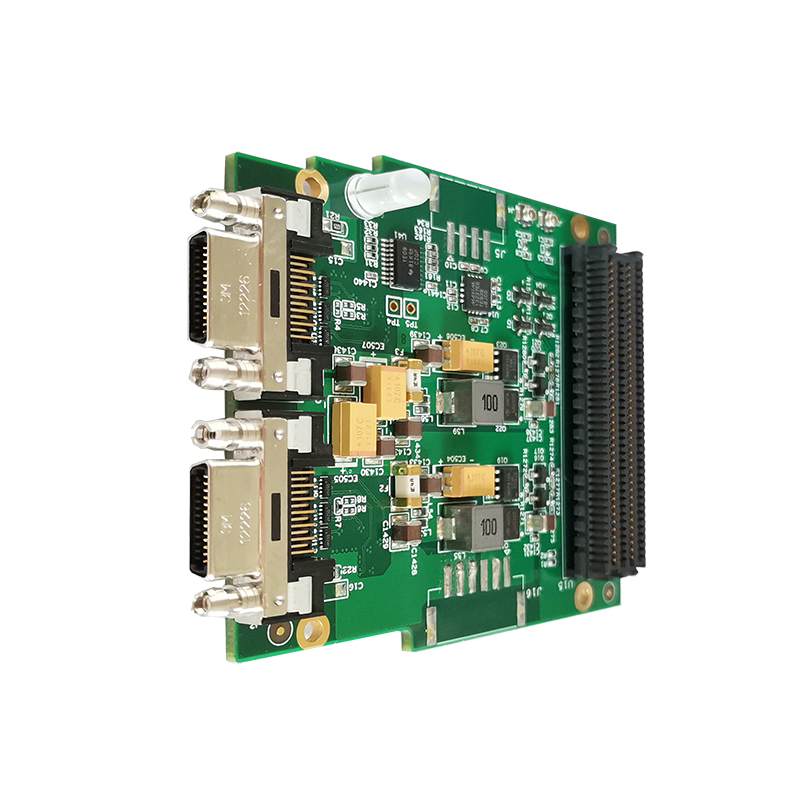

QT7421是一款具有2個Camera Link SDR接口的全功能單寬FMC子卡模塊，它提供標準的工業相機鏈路接口，為用戶提供了利用FPGA解決大運算量處理的能力。這些應用利用兼容的相機進行諸如幀抓取、數字視頻通信和圖像處理等。可以支持雙Base，單Base/Medium/Full/80Bit的相機接入和模擬輸出。

QT7421使用LPC接口作為標準FMC接口，該板卡可應用于幾乎全部的Xilinx開發板中及其他標準FMC FPGA載板。

QT7421的電氣與機械設計依據FMC標準（ANSI/VITA 57.1），支持風冷，能夠滿足用戶在標準使用環境下的需求。

技術規格

• ——Camera Link采用2個3M SDR 0.8mm間距的連接器，分別作為Camera Link 1和Camera Link 2的輸入

• ——FMC子卡完全符合標準的Vita57.1規范，大小為：76.5mmX69mm。安裝孔大小為2.7mm

• ——儲存溫度：-20℃～ +70℃

• ——工作溫度：商業級0℃～ +55℃ ，工業級 -20℃～ +55℃

• ——工作濕度：10%～80%

• ——采用LPC作為FMC連接器

應用領域

• —— 數字成像

• —— 圖像分析與測試

• —— 標準Camera Link相機的視頻采集

• —— Camera Link相機模擬信號源等
