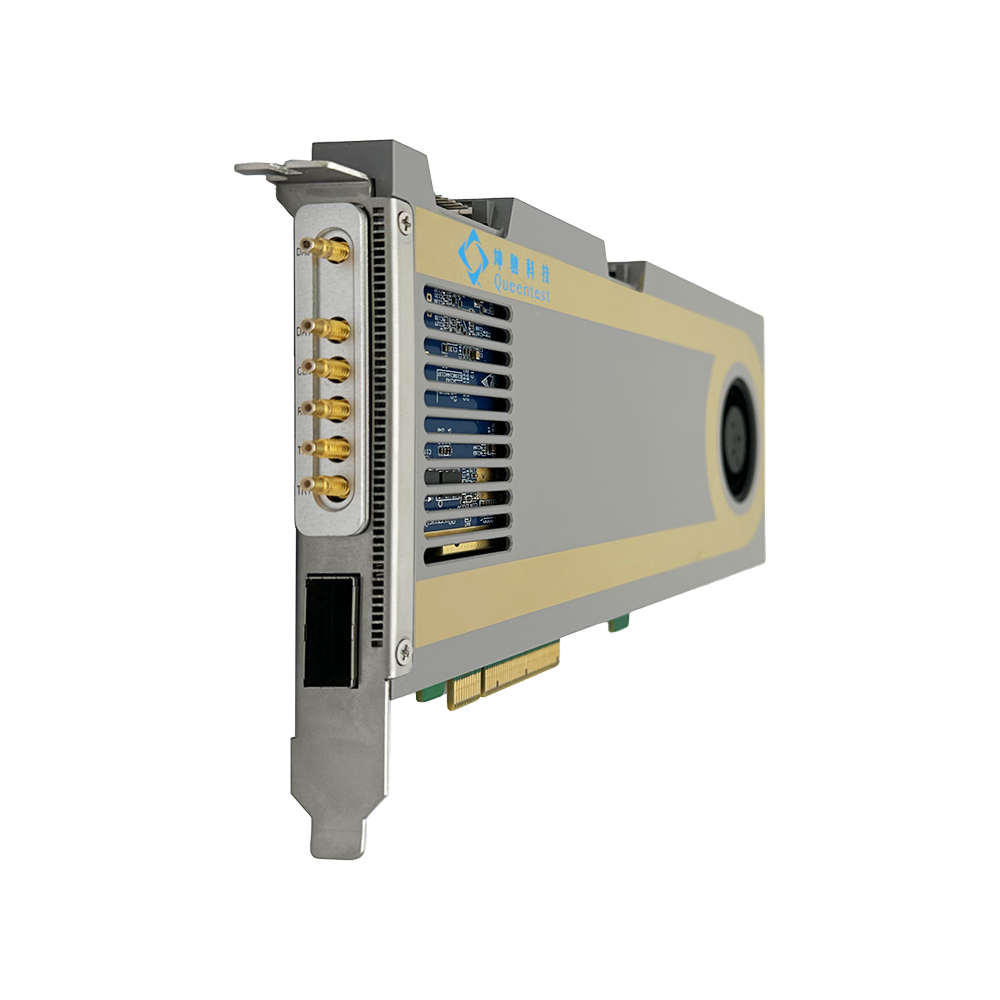

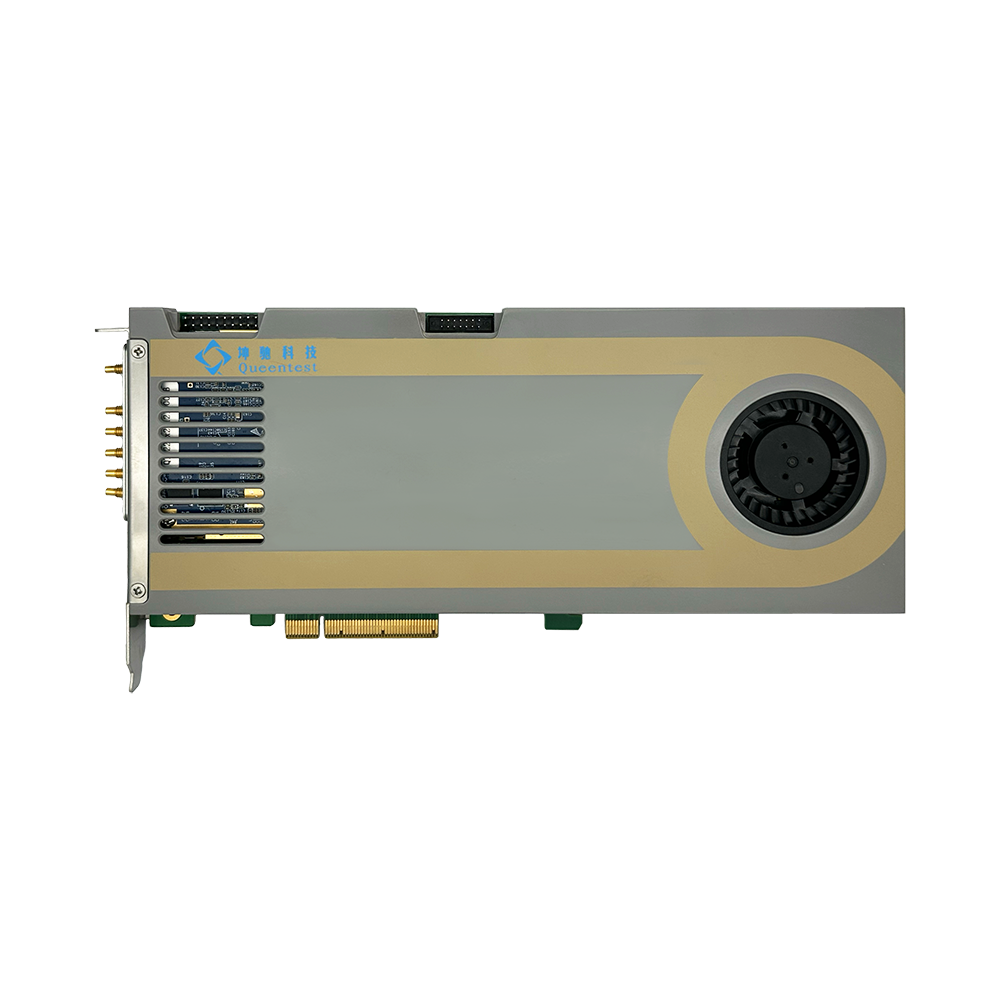

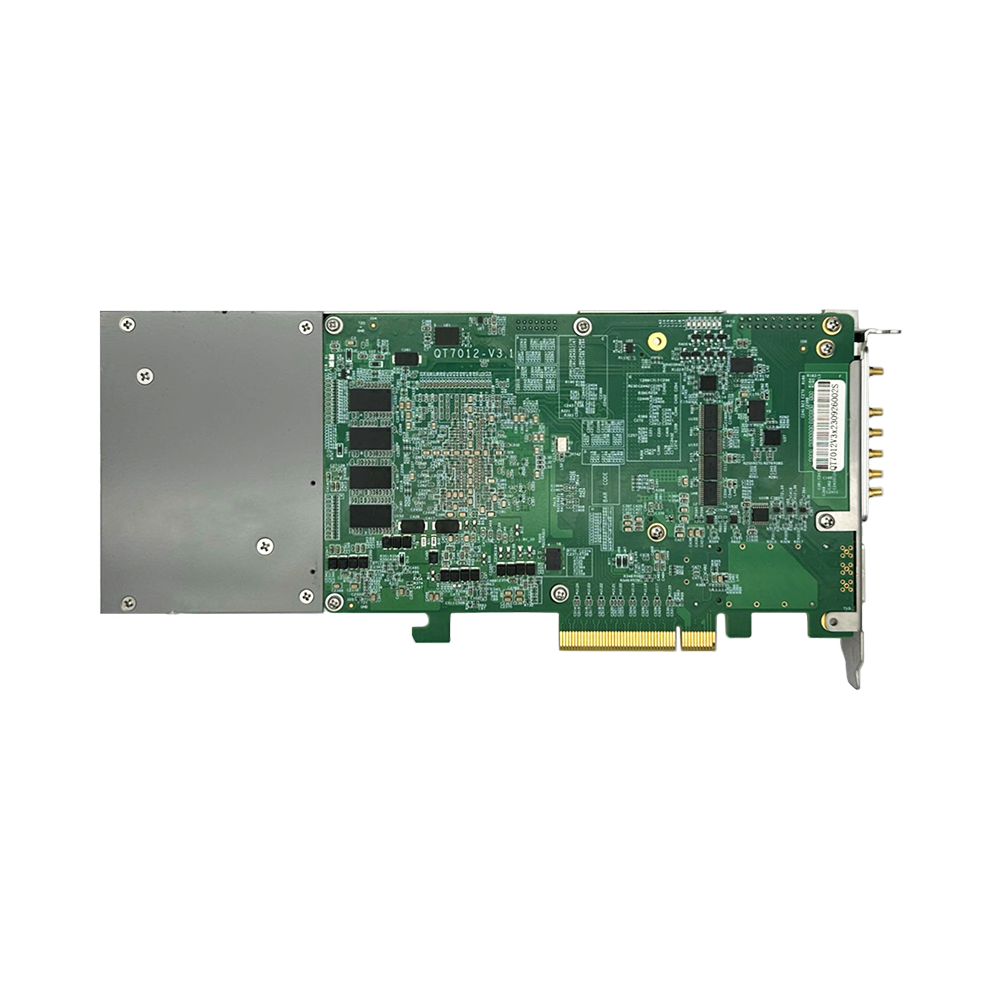

產品簡介
坤馳科技自主研發的QT12227是一款AC耦合輸出的寬中射與射頻信號發生卡，它提供16位精度，雙通道12.6GS/s的DA更新率，全功率模擬輸出帶寬（-3 dB）可達3GHz。板載FPGA具備實時信號處理能力，可由板卡產生或上位機產生寬帶信號并播放，應用于雷達、復雜電磁環境及無線頻譜等領域。QT12227提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡。
QT12227搭配坤馳科技的上位機可視化軟件，通過上位機軟件實現對板卡的操作，可由上位機軟件進行信號定義及發送方式。對于有二次開發需求的用戶，提供多種語言的二次開發接口及板卡控制參考例程。

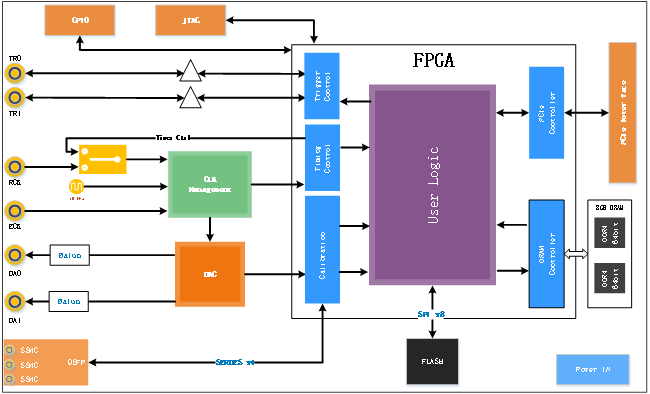

技術規格

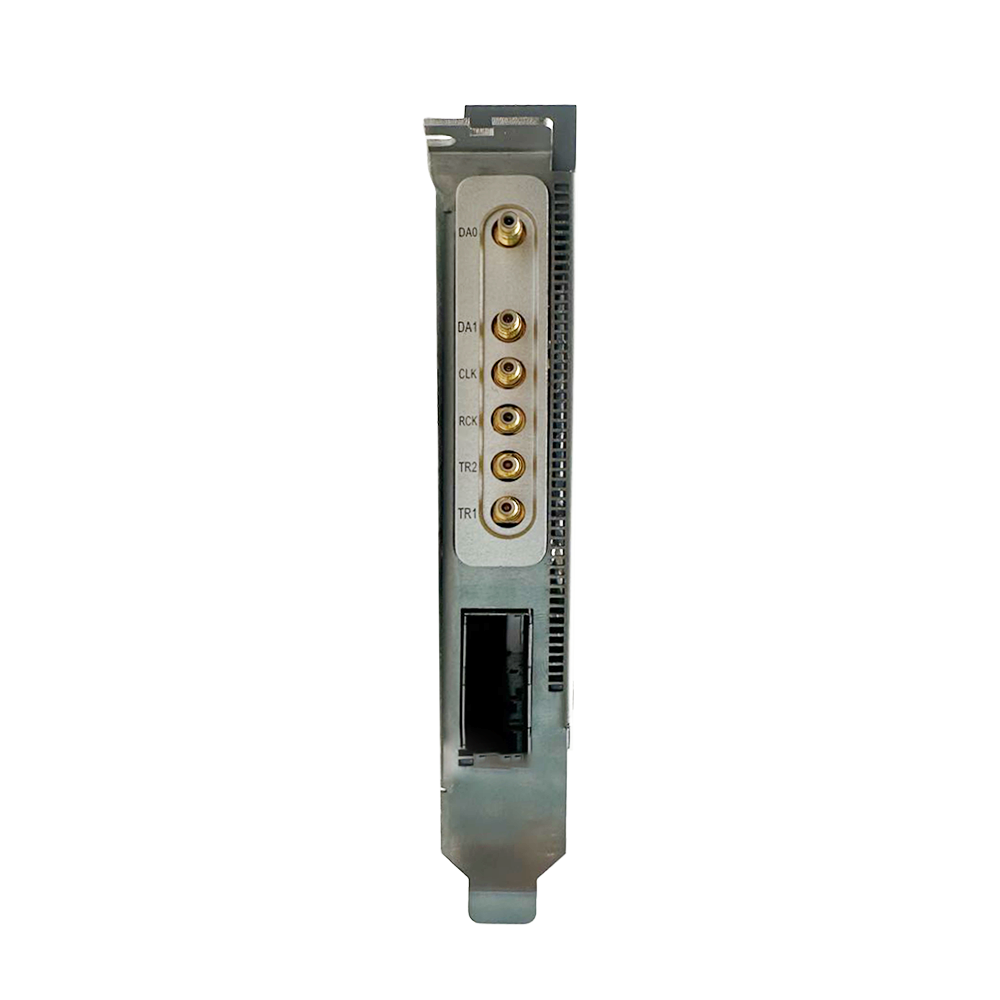

——支持2通道同步信號產生；
——最高支持12.6GSPS數據更新率；
——16bit 轉換精度；
——連接器：SSMC；
——滿量程輸出電流：16～26mA（RSET=5KΩ），可編程
——預留JTAG 和測試接口；
——1 個QSFP+光纖接口；
——支持PCIe 3.0 x8 接口，支持與PC 的高速數據交互功能
——2 組64Bit DDR4 SDRAM，單組容量4GB，共8GB存儲空間
——支持利用EEPROM 存儲數據
——電源時序控制
——板載溫度傳感器
——支持單獨12V 供電
——支持FPGA定制開發
應用領域
——軟件無線電
——寬帶MIMO應用
——數字波束成形
——（雷達/聲納）電子戰
——物理實驗
——信號智能檢測
——航空航天和測試儀器
客戶價值
——通過快速PCIe總線實時傳輸播放數據
——高更新率和帶寬可以滿足多種類系統需求
——大容量板載存儲器
——在第一和第二奈奎斯特區可以生成中頻和射頻信號；
——縮短開發時間，加快上市速度
——可定制開發的高級觸發功能
——可集成滿足OEM領域應用的實時信號處理模塊：數字上變頻、DDS等
軟件支持
設備驅動
QT12227提供64位驅動程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系統以及國產化系統。
播放控制軟件
QT Signal Generator是一款功能強大而直觀的數據播放和播放軟件，用于查看、記錄和處理播放的信號和進行播放信號的任意控制，不需要進行代碼編程，易于設置和操作播放卡。一個易于使用的選擇菜單允許完全控制硬件設置，QT Spectrum Analyzer支持文件操作、數據處理和頻域圖、瀑布圖顯示。在不需要編程的情況下，可以進行數據播放和播放的任務。

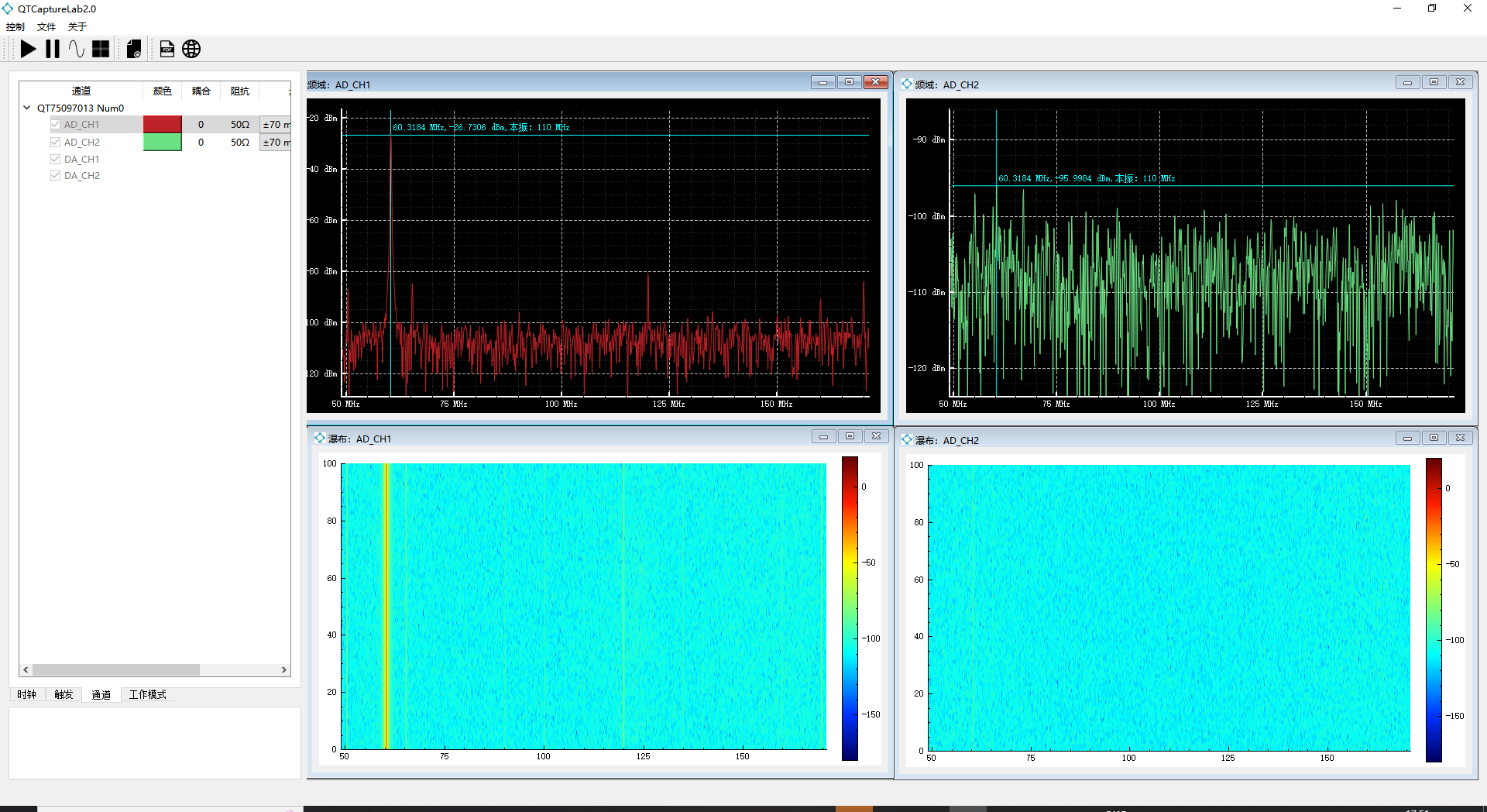

圖8 Qt Spectrum Analyzer界面
軟件開發包（SDK）
QT12227提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。
開發語言支持C/C++、C#、Python、Matlab等主流開發語言，支持Visual Studio、Visual Code 、QT Creator等多種開發環境。
