8通道數據采集回放系統

一、方案

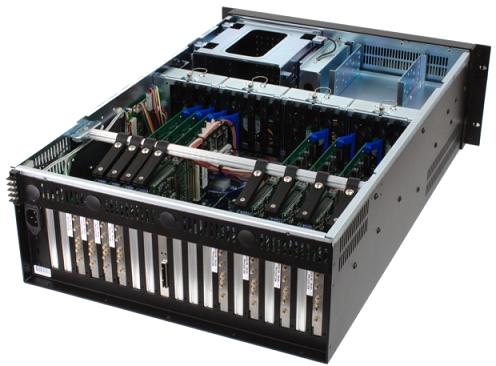

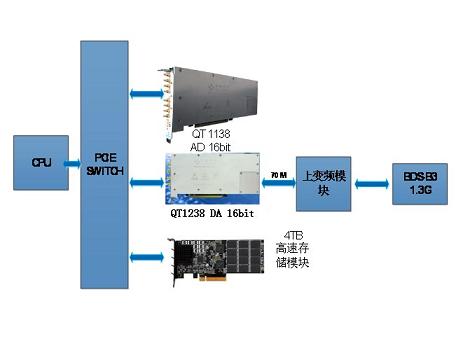

采集系統由工控計算機、模數AD轉換系統QT1138，數模DA轉換系統QT1238、SSD存儲器，上變頻等模塊組成；各個模塊集成在一臺工控機箱中。其集成工作原理見下圖：

1.1 PCIE采集卡QT1138規格

l 支持8通道同步采集。16bit 轉換精度。

l 模擬輸入帶寬120MHz

l 采用250MSPS單芯片雙通道ADC。

l 50歐姆AC耦合，輸入滿幅度2Vpp。支持DC藕合方式；支持高頻脈沖信號輸入。

l PCIe x8 Gen2數據傳輸接口，支持DMA傳輸，連續傳輸率2.8GB/s。

l FPGA支持用戶自定義邏輯開發。

l 板載高穩定度采集時鐘發生器，支持外時鐘和外觸發同步輸入。

l 輸入中頻：常用頻率為46MHz±10.23MHz

l 輸入中頻信號功率：-60dBm~10dBm；

l 通道一致性：≤50ps。

1.2 PCIE DA回放卡QT1238規格

l 大支持8通道同步信號產生，可配置

l 16bit 轉換精度。

l 高250MSPS數據更新率，可配置。

l 板載高穩定度采集時鐘發生器，支持外時鐘和外觸發同步輸入。

l PCIe x8 Gen2數據傳輸接口，支持DMA傳輸，連續傳輸率2.6GB/s。

l 回放頻率經上變頻可達1.3G/s，大于BDS B3的1268.52M。

l FPGA支持用戶自定義邏輯開發。

l 模擬輸出重構濾波器可配置，可以工作在、第二以及第三奈奎斯特區。

l 通道一致性：±3度

l 鏈路增益：-40dB~-20dB；

l 幅頻特性：

-3dB帶寬：≥20.46MHz，

-40dB帶寬：≤50MHz；

l 帶外雜散抑制：≥40dBc；

l 輸出本振泄露功率：≤-65dBm；

l 帶內平坦度：≤±1.5dB；

l 輸出駐波：≤2.0。

1.3 SSD 固態盤

容量：4TBytes；

存儲速率：≥1600MB/s（保證大采集速率下無丟數）

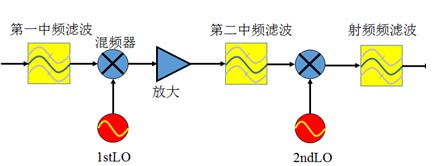

1.4 上變頻模塊

可經過上變頻到BDS B3的1268.52M，LO：Local Oscillator 本機振蕩器

二、系統情況

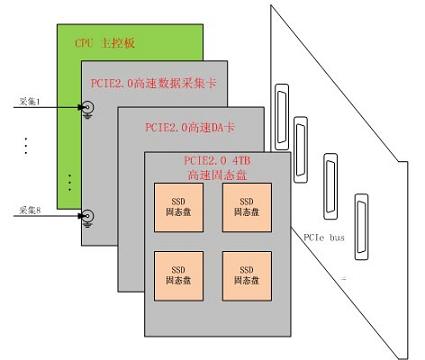

2.1采集/回放系統：

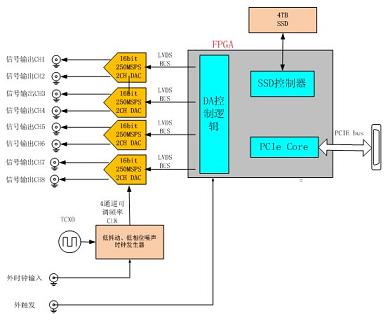

2.2 DA回放板系統結構

采集回放卡包括如下特性：

1.  8通道 16bit  250MSPS 回放，50歐姆 直流/交流耦合。2Vpp輸出。

2． 低抖動、低相噪時鐘發生器，時鐘可設置。

3． 支持外時鐘和外觸發接口，可以多塊卡組成多通道同步工做模式。

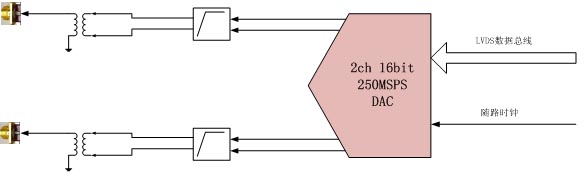

DAC輸出電路如上圖，重構濾波器帶寬可以配置。

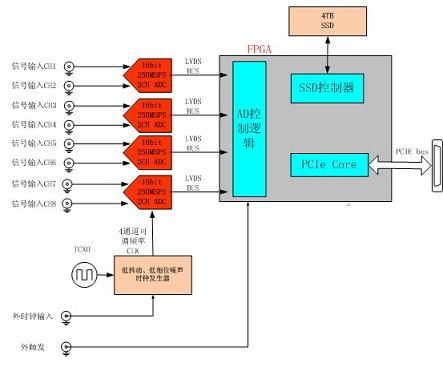

2.3 AD采集板系統結構

采集卡包括如下特性：

1． 8通道 16bit  250MSPS 采集，50歐姆交流耦合，支持2Vpp輸入。

2． 支持PCIE2.0x8接口, DMA傳輸速度2.8GB/s。

3． 低抖動、低相噪時鐘發生器，時鐘可設置。

4． 支持外時鐘和外觸發接口，可以多塊卡組成多通道同步工做模式。

ADC輸入前端如上圖，帶通濾波器中心頻率和帶寬可以配置。

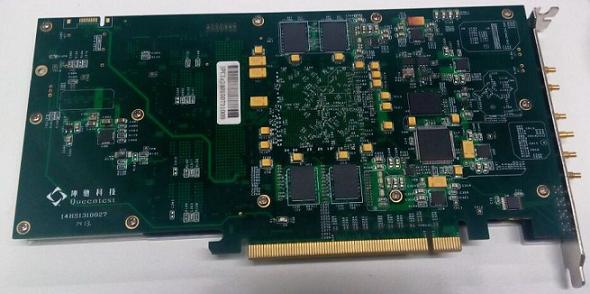

2.4 采集/回放板外觀

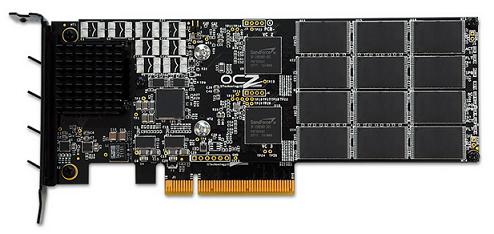

2.5 高速存儲系統

該高速數據存儲卡采用PCIE2.0×8接口，板載4TB高速flash。功耗待機14.5W，讀寫16W，板載四

SandForce SF-2582主控制器，持續讀寫速度高均為2.0GB/s，隨機寫入性

8KB 160000 IOPS，4KB 2500000 IOPS，大IOPS 260000。支持TRIM/SCSI unmap

S.M.A.R.T.及企業級屬性，128/256-bit AES加密，ECC 錯誤校驗，支持掉電保護和數據寫入保

（DataWrite Assurance）技術。

系統配套軟件

系統軟件包括應用軟件，二次開發API函數，以及FPGA開發環境三部分。

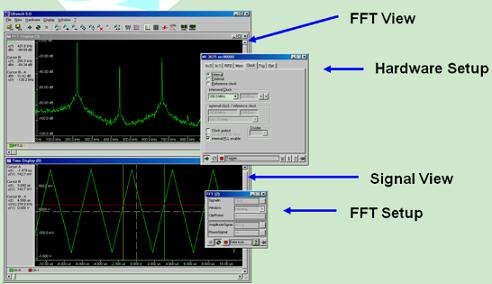

1． 應用軟件，具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能。

 其功能和界面如下所示：

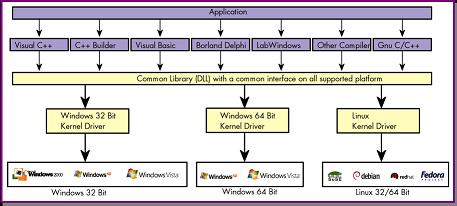

1． 二次開發API函數：

我們提供豐富的接口函數和系統主要功能的例程，支持C/C++，labview的二次程序開發。
