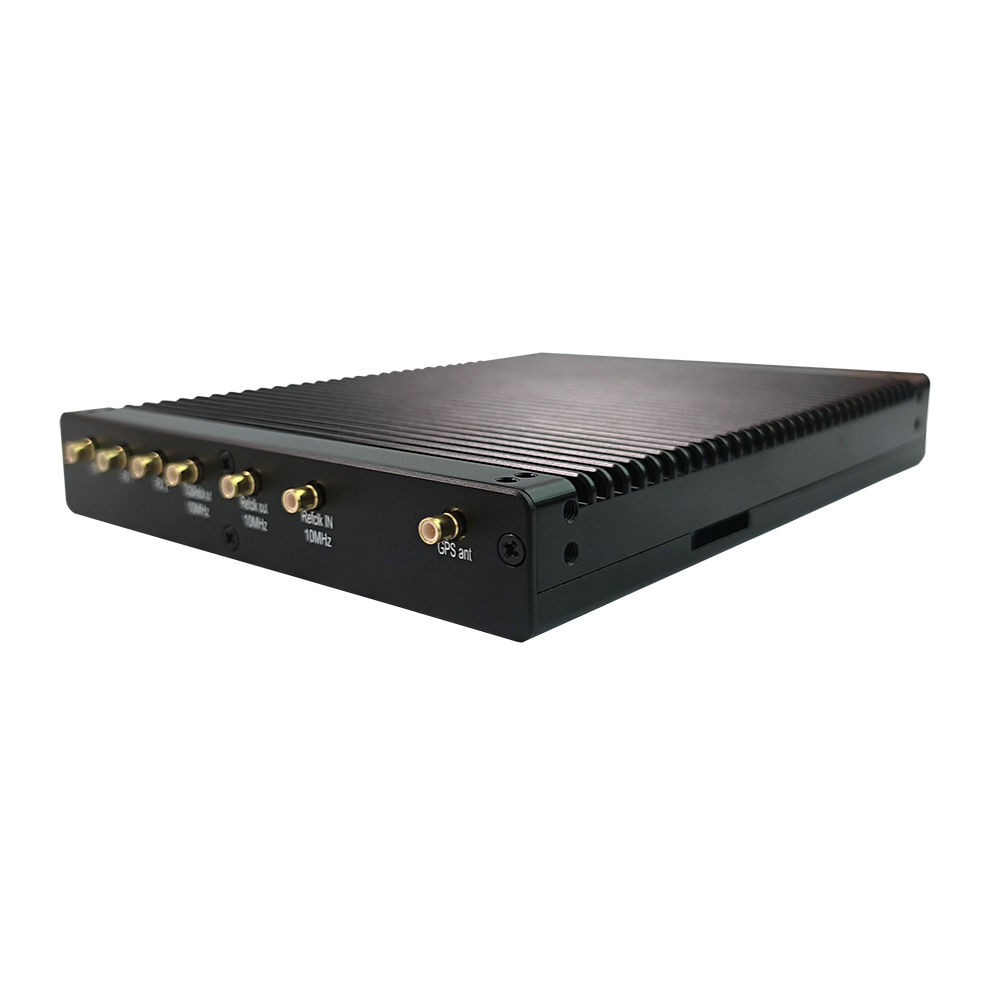

產品簡介
坤馳科技自主研發的QT2509RF是一款主要面向機載應用場景的衛星通信寬帶數據收發功能需求，在實現L波段的數據收發功能的基礎上，增加GPS以及授權管理等功能的通信設備，同時具備將來可擴展頻段的能力。設備主芯片采用Xilinx Zynq UltraScale+ MpSoC系列芯片，支持嵌入式操作系統的同時，可以根據不同的應用，利用芯片的可編程部分完成通信數據的編解碼、濾波、測量等功能。設備包括常見的通信接口如以太網，串口，可定制GPIO等。為了便于機載應用，所有的接插件都采用了物理鎖緊結構，能夠應付震動環境下的可靠連接。

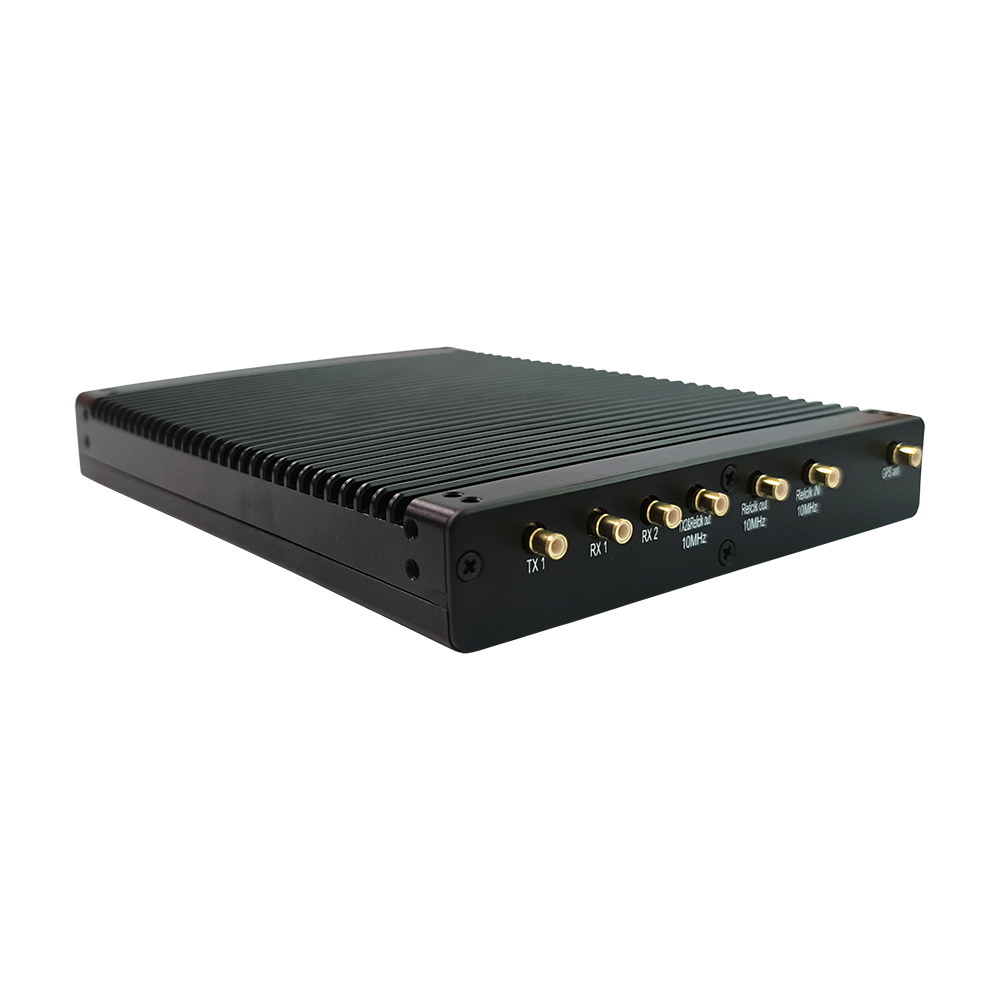

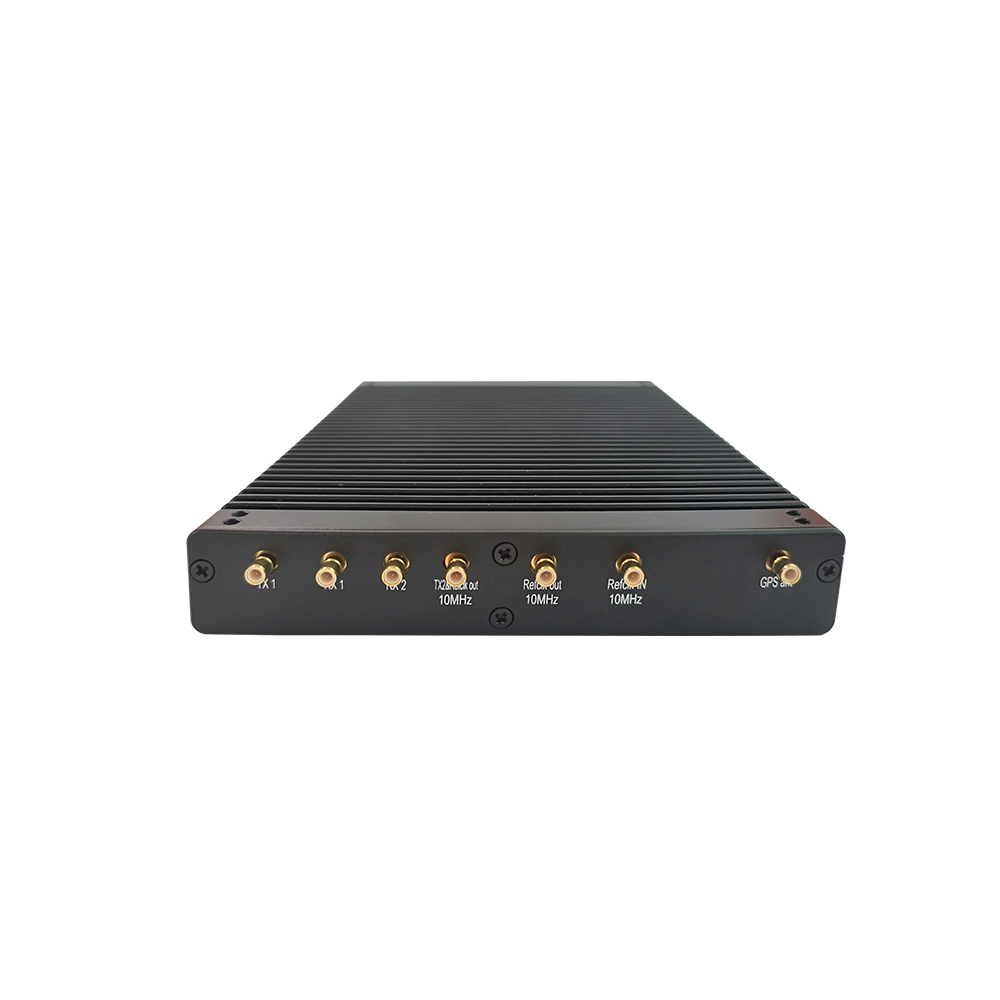

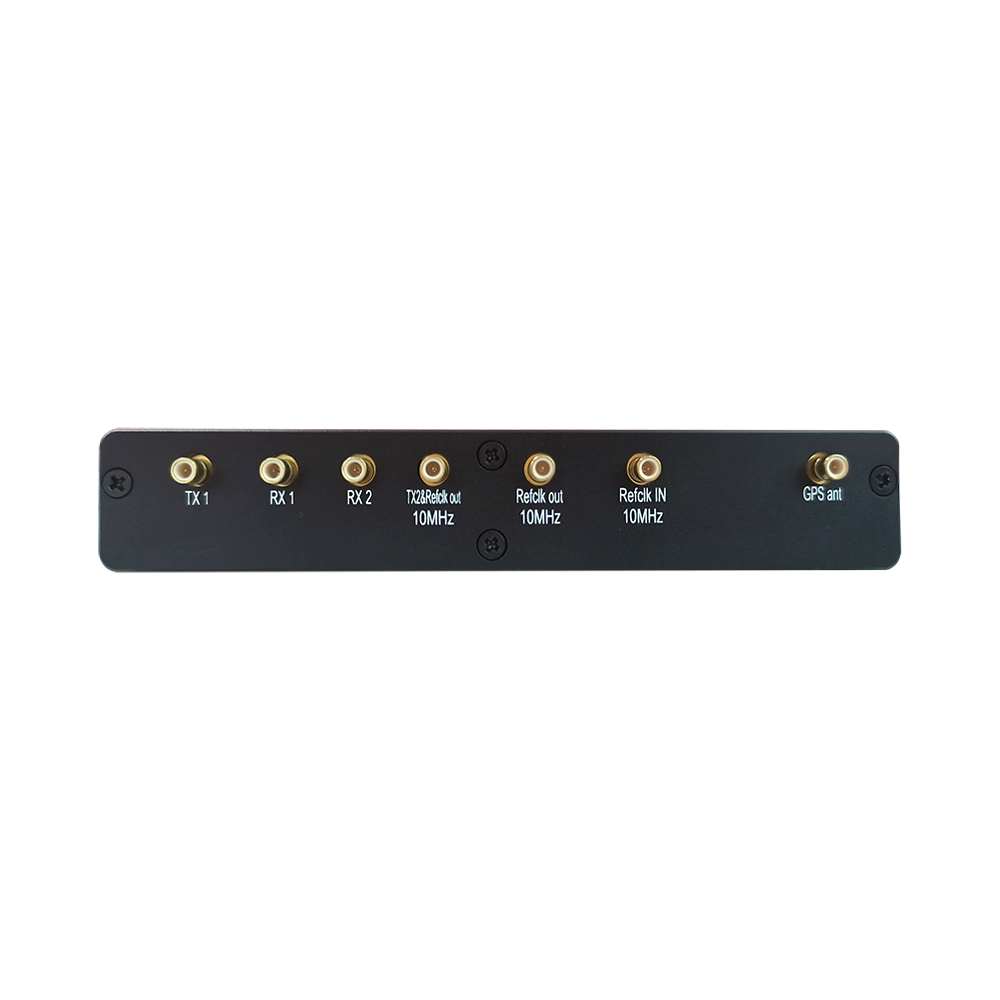

QT2509RF設備支持TDD應用方式（發射和接收采用同頻點），實現1路L波段接收通道和1路L波段的發射通道，為了適應有緣天線的應用，兼顧減少機上線纜的考慮，發射通道采用合路器耦合1路10MHz時鐘信號連同有用發射信號后通過發射端口采用1跟同軸電纜進行信號的傳輸。
系統框圖
技術規格
——設備主芯片：ZU15EGFFVB1156-2，QSPI Flash加載方式
——1路發射通道，射頻發射功率-40dBm～0dBm
——1路接收通道，射頻接收功率-30dBm～-60dBm
——支持瞬時信號帶寬200MHz
——10MHz時鐘信號合路輸出
——合路時鐘功率≥0dBm
——支持L波段的信號收發功能
——支持外部10MHz參考時鐘輸入
——板載PL側2GB DDR4內存，數據位寬32bit，數據速率2400MT/s
——板載PS側4GB DDR4內存，數據位寬 64bit，數據速率2133MT/s

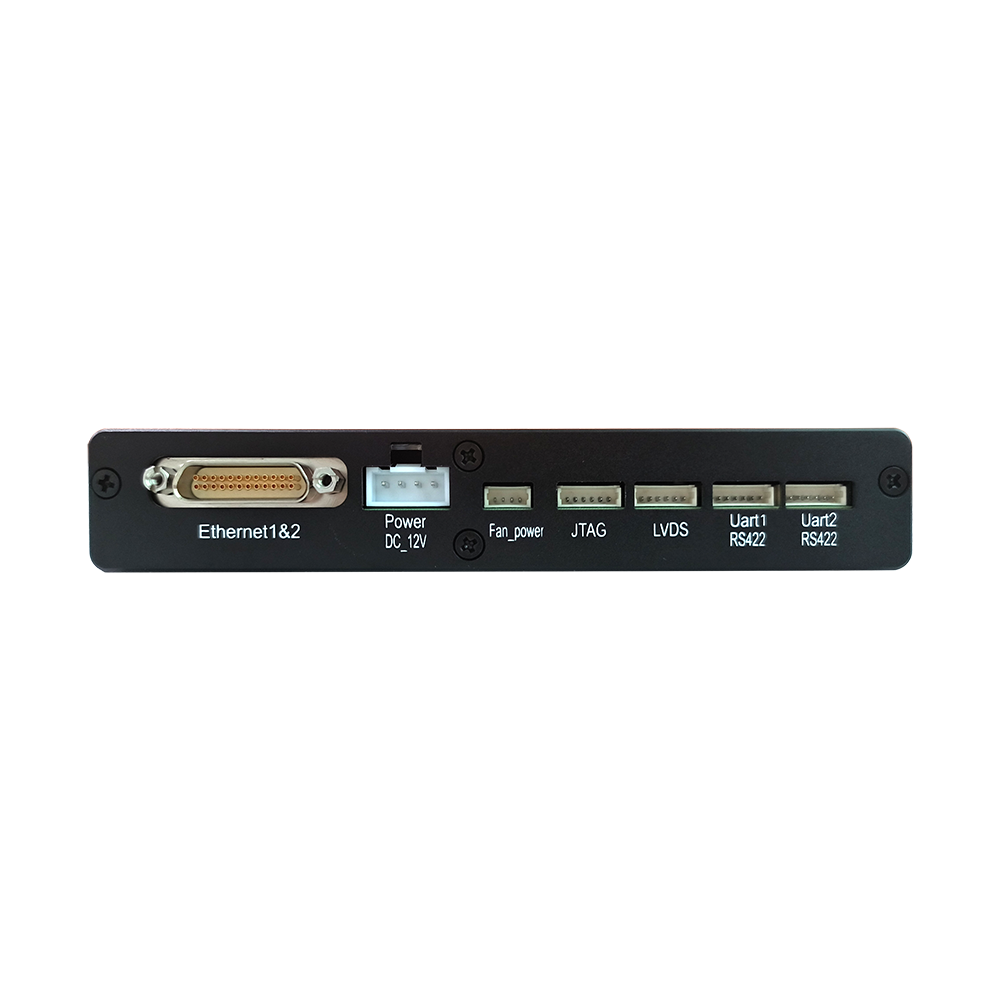

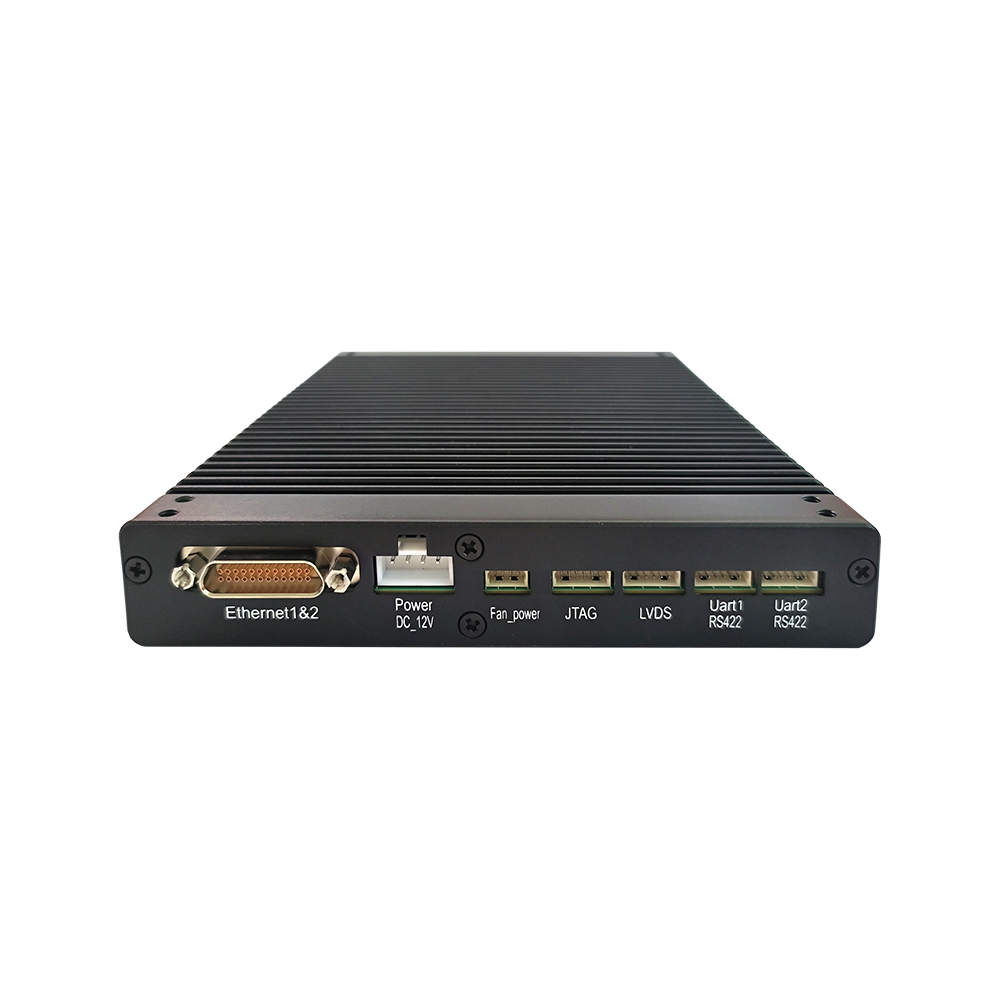

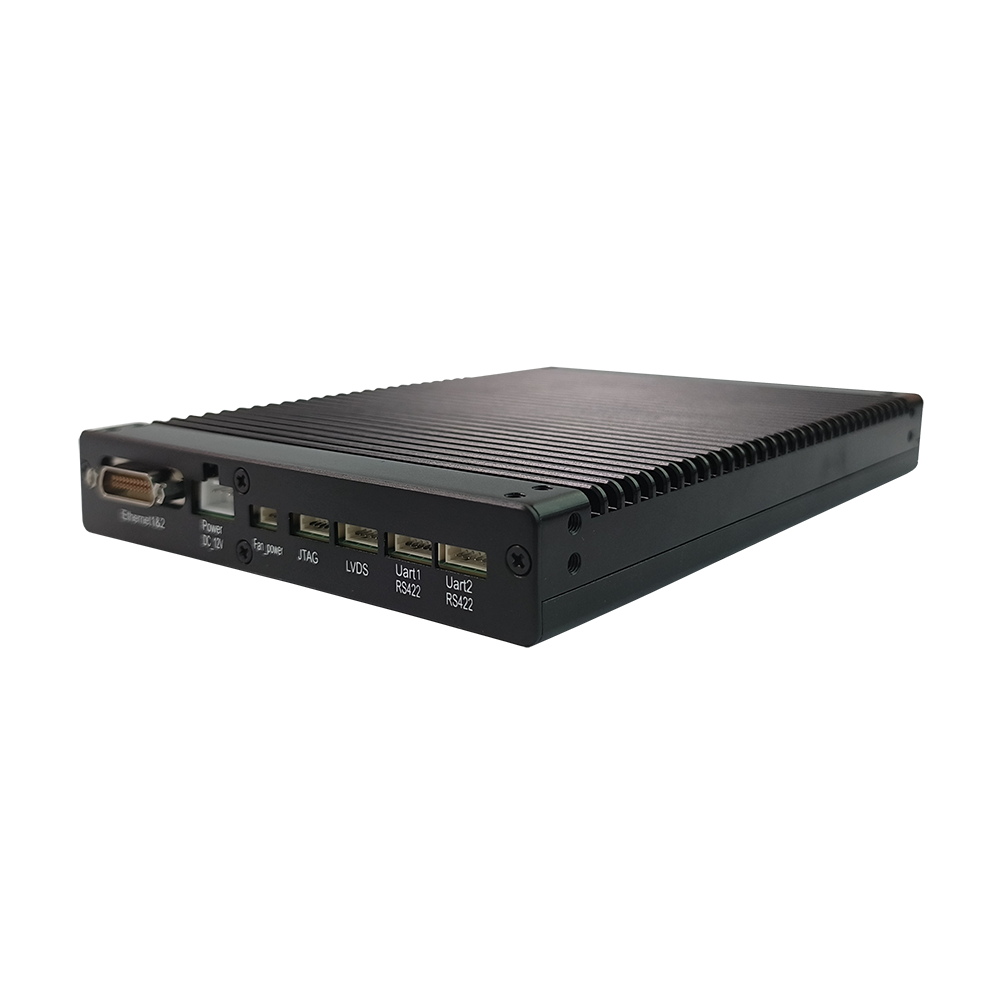

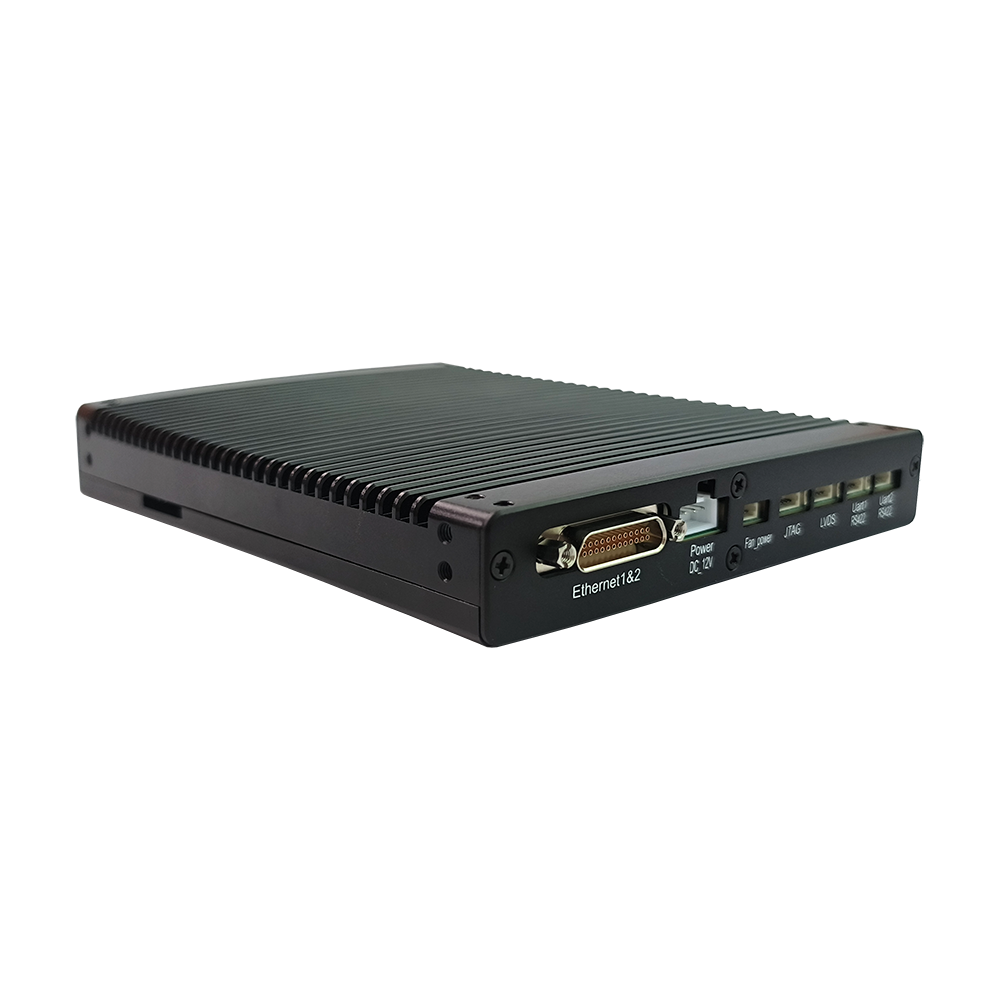

——板載2路千兆網口
——2路RS422電平的串口，由芯片的PS側引出
——2對LVDS信號預留接口
——1路JTAG接口，方便進行設備現場調試
——板載GPS模塊，實現時間和地理位置信息獲取，采用外接GPS天線
——板載miniSIM卡座，支持SIM卡授權管理功能
——支持M.2 SATA SSD
——支持外部輸入電源輸入DC +12V，整機功耗不超過50W
——支持嵌入式操作系統
——支持FPGA定制開發
客戶價值
——靈活的配置方案
——縮短開發時間，加快產品上市速度
——可集成滿足OEM領域應用的實時信號處理模塊：如DDC、DUC以及FFT等
應用領域
——低軌衛星通信
——5G TDD通信
——L波段
軟件支持
設備驅動
QT2509RF提供64位驅動程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，Centos，Redhat等版本，嵌入式Linux系統，國產化系統上也能夠很好的支持。
采集回放軟件
通過采集回放軟件可進行信號分析、測量、回放，無需編程。軟件集成了硬件設置、數據顯示、示波器、瞬態記錄、分析和保存數據等功能，并在易于使用的統一界面下完成以上所有功能。

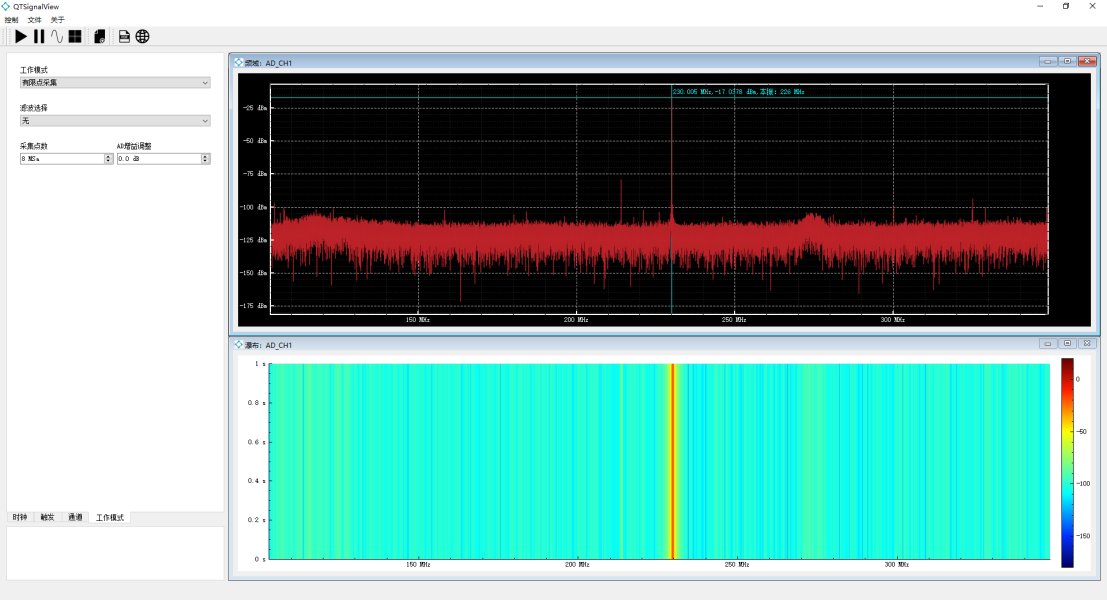

圖 24 采集回放軟件界面
軟件開發包（SDK）
QT2509RF提供計算機上使用的開發包，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中。開發語言支持C/C++、C#、Python等主流開發語言，支持Visual Studio、QT Creator等多種開發環境。

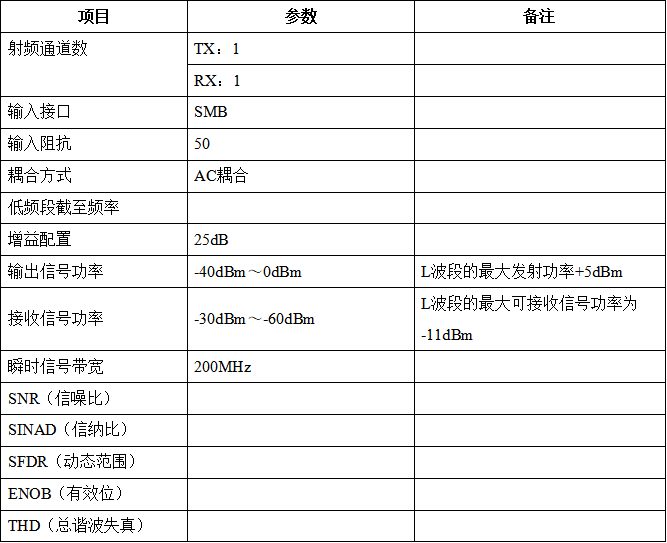

主要性能與指標
