產品簡介

L波段采集回放系統是一套便攜式模擬數字采集系統，該系統主要由射頻輸入模塊、中頻接收回放模塊、FPGA信號處理單元、服務器系統和存儲單元等組成。L波段采集回放系統的功能主要用于對950MHz~2150MHz模擬量射頻信號的采集、存儲記錄與回放；采集與回放信號瞬時帶寬高達500MHz。將采集的射頻數據通過PCIe接口存儲至計算機磁盤陣列，并通過萬兆光纖接口發送至本地服務器；除此，可以自定義或把存至本地服務器的數據進行重構播放。本設備主要用于記錄試驗現場數據并具有類示波器顯示能力及數據導出能力，支持長時間不間斷采集及事后數據分析和處理。L波段采集回放系統是衛星、雷達等應用的理想工具。

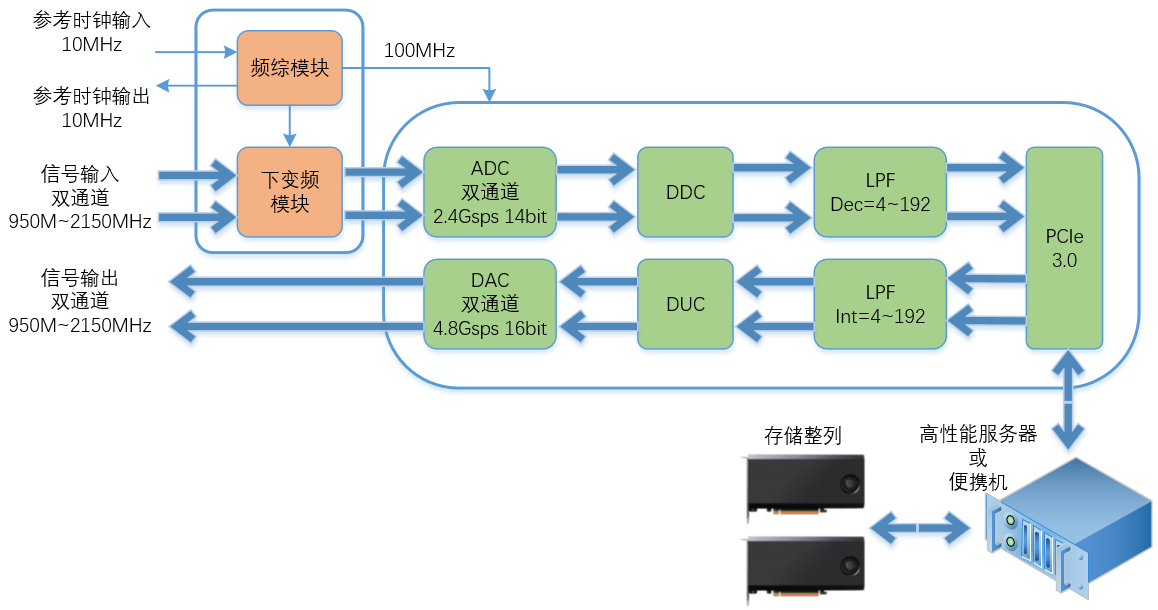

系統框圖

規格

l 釆集通道數：2；

l 釆集信號頻率:950MHz ?2150MHz；

l 釆集信號帶寬：500MHz/250MHz/125MHz/40MHz/20MHz/10MHz任意可選；

l 采樣位寬：14bit（@信號帶寬≤40MHz）；

l 釆集存儲容量：16T/32T/64T固態盤；

l 回放通道數 ：2；

l 回放信號頻率: 950MHz?2150MHz；

l 回放信號帶寬:500MHz/250MHz/125MHz/40MHz/20MHz/ 10MHz可選；

l 回放位寬:16Bit（@信號帶寬≤40MHz)；

l 歷史數據歸檔、圖形化顯示、檢索；

l 提供遠程網絡控制接口和代碼；

l Windows操作系統（也可支持Linux系統）。

應用領域

l 衛星信號接收

l 衛星信號模擬

l 無信信號分析

l 軟件無線電測試
