采集系統規格：

  系統采用基于PCIEx8的采集系統，包括如下幾個部分：

  1．14bit400MSPSADC，一塊卡中集成6通道。采樣率可以通過軟件設置。
  2．低噪聲模擬前端，支持+/-5V~+/-200mV信號輸入，1MΩ/50Ω阻抗可選。
  3．板載1024MBDDR內存。
  4．優化的PCIexpressx8傳輸接口，支持1200MB/s的連續傳輸速率。
  5．8個可編程GPIO，可用于系統控制。
  6．高穩定度，超低低抖動時鐘發生器。
  7．低噪聲電源設計。
  8．板載高精度校準電路及時鐘相位調節電路。
  9．板載XilinxXC5VSX95TFPGA，全開放的FPGA邏輯資源，支持用戶自定義邏輯開發。
  10．提過擴展總線接口，包括LVTTLIO和高速rapidIO接口，方便用戶擴展應用；可以設計擴展板直接扣在采集卡母板上。
  11．提供完整的FPGA開發工程，包括PCIe，DDRcontroller，ADCinterface等IPcore。
  12．提供windows下的驅動程序以及API函數，SDK開發包。

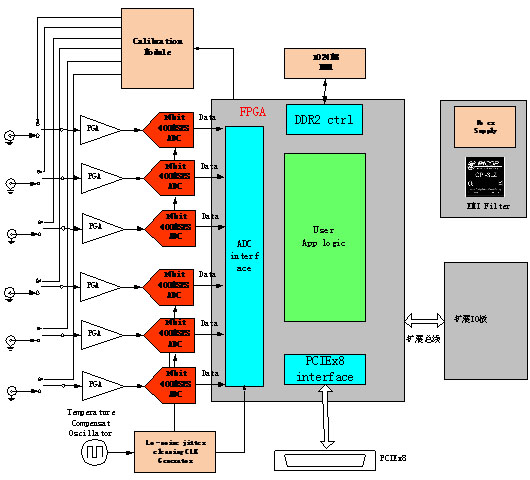

  系統整體框圖如下：



  6通道同步采集的精確控制：

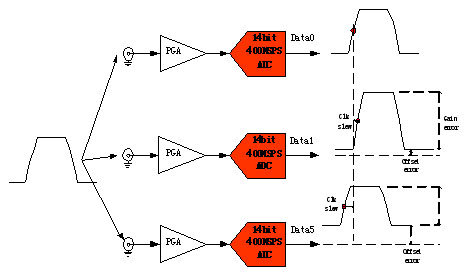

  1．首先要保證6通道的時鐘嚴格同步以及每通道的模擬電路以及每個ADC的工作狀態一致性。如下圖所示:



  6個通道的采集誤差主要由模擬電路以及不同ADC芯片的clkslew，gainerror以及offseterror組成。盡管我們在設計硬件電路以及PCB設計會盡量考慮以上問題，如同源的時鐘分布以及相同的走線；6個ADC公用精準的外部參考電壓源等等，但不幸的是，這些設計改進并不能完全消除這些由模擬器件本身的固有特性引起的誤差，這些誤差是隨機的，也隨溫度變化而變化的。

  因此，動態校正電路以及自適應的數字后補償算法是必不可少的解決方案。

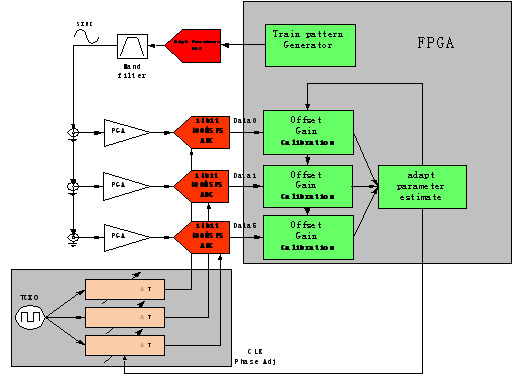

  校正功能實現原理如下：



  校正功能有校正電路和FPGA算法部分組成，校正電路由高精度低速DAC，參考源，濾波器和時鐘相位微調芯片組成。FPGA算法核心為參數估計自適應算法和校正參數邏輯組成。校正目標為設置一個基準通道，其他5個通道的時鐘相位以及gain和offset向該基準通道標定。該方法不能校準每通道ADC的絕對精度，而只是每通道的個參數一致，這對測量每通道采集數據的相對相位是足夠了！

  校準信號為A*sin（ω*t+φ）+B;

  CH0采到的信號為A0*sin（ω*t+φ0）+B0;

  CH1采到的信號為A1*sin（ω*t+φ1）+B1;

  CH2采到的信號為A2*sin（ω*t+φ2）+B2;

  CH3采到的信號為A3*sin（ω*t+φ3）+B3;

  CH4采到的信號為A4*sin（ω*t+φ4）+B4;

  CH5采到的信號為A5*sin（ω*t+φ5）+B5;

  通過迭代法解線性方程組，當方程收斂時，分別能得到每個通道的參數，通過計算每個通道的同基準誤差，來調節clkphase以及gain和offset來后是6個通道工作一致。

  2．為了準確的采集，采集系統的信噪比SNR必須得到保證。影響采集精度的主要要素有以下幾點：

  量化誤差。

  Clockjitter和ADCjitter。

  數字以及電源干擾

  量化精度的提高：

  對于量化誤差對采集系統的影響，我們在該系統中選用14bit的ADC，理論

  Clockjitter的消除：

  該方案中采用溫度補償晶體TCXO以及業內頂級的JittercleaningCLKGenerator芯片來保證clock的穩定性，Clockjitter的消除以及極低的Phasenoise。

  在寬溫工作環境下，普通的晶體隨著工作溫度的變化，晶體的穩定度和頻率都會發生改變，為解決該問題，我們在設計中選用epson公司的TCXO，該晶體具有業內領先的溫度穩定性，在寬溫工作環境下不會超過+/-2ppm，其溫度測試性能如下：



  對于時鐘芯片的選擇，也是基于同樣的考慮，集成高精度高穩定的VCO，具有Jittercleaning功能和clkphaseadj功能。通常，jitter由ADC本身的jitter和CLKjitter組成，各自的RMS再組成總jitter的RMS：


  總jitter的RMS會在采集系統中產生白噪聲，其關系如下：


  采集系統的總和

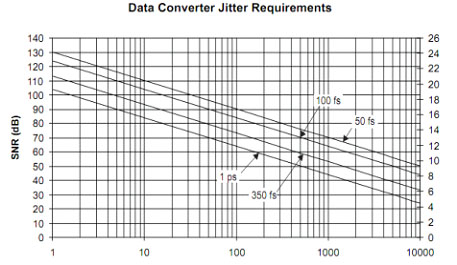

  采用本時鐘解決方案，其總的clockjitter在系統中完全能做到<1ps。在忽略信號noise，DNL等情況下，fin和clockjitter有如下關系：



  系統電源干擾的解決方案：

  1．電源抑制(PSR)是采集系統的比較重要的指標，高的PSR能擬制電源上的CML共模噪聲，該方案中選用的ADC具有80dB以上的電源擬制比。

  2.有效的數字-模擬電源隔離和濾波電路。本方案中采用PICOR的專業有源EMI濾波器，能在電源上產生65dB的共模制比和80dB的差模擬制比，遠遠高于通用的磁珠等EMI濾波效果。

  3．合理的PCB布線和接地

  價格：不含增值稅終價13.6萬/張
