產品簡介

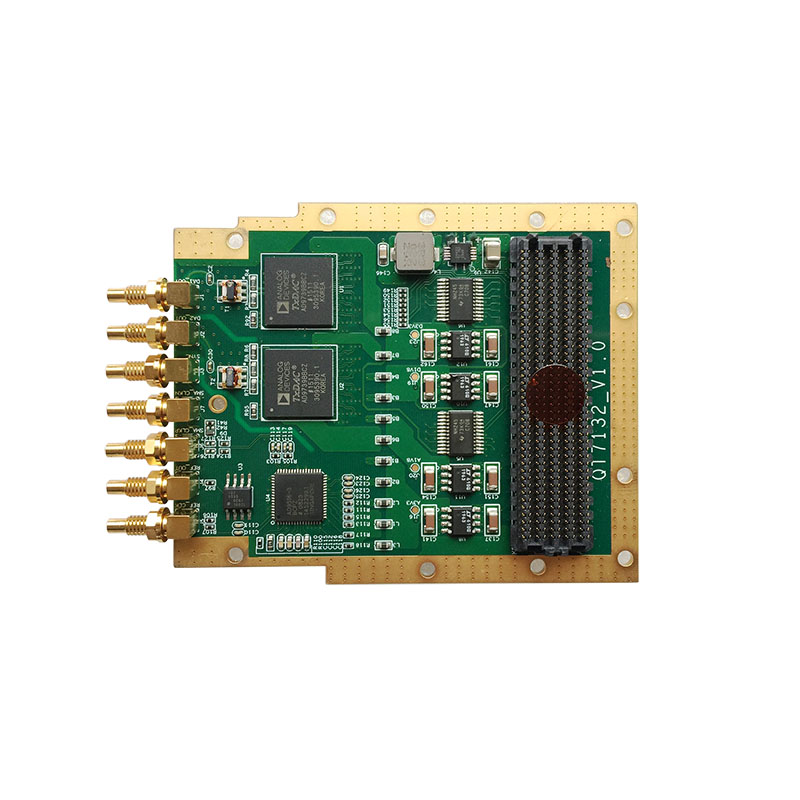

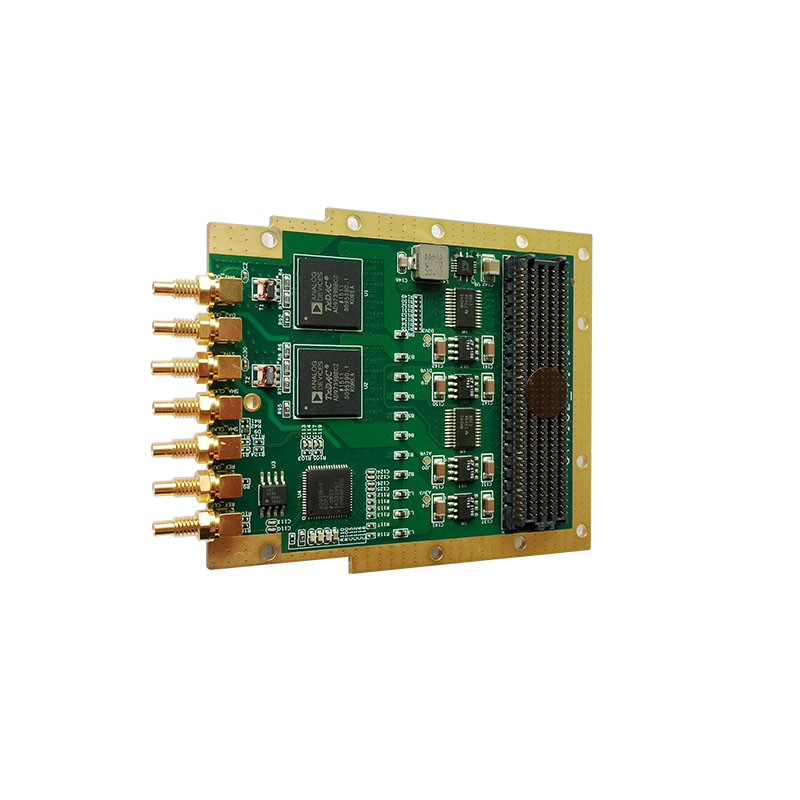

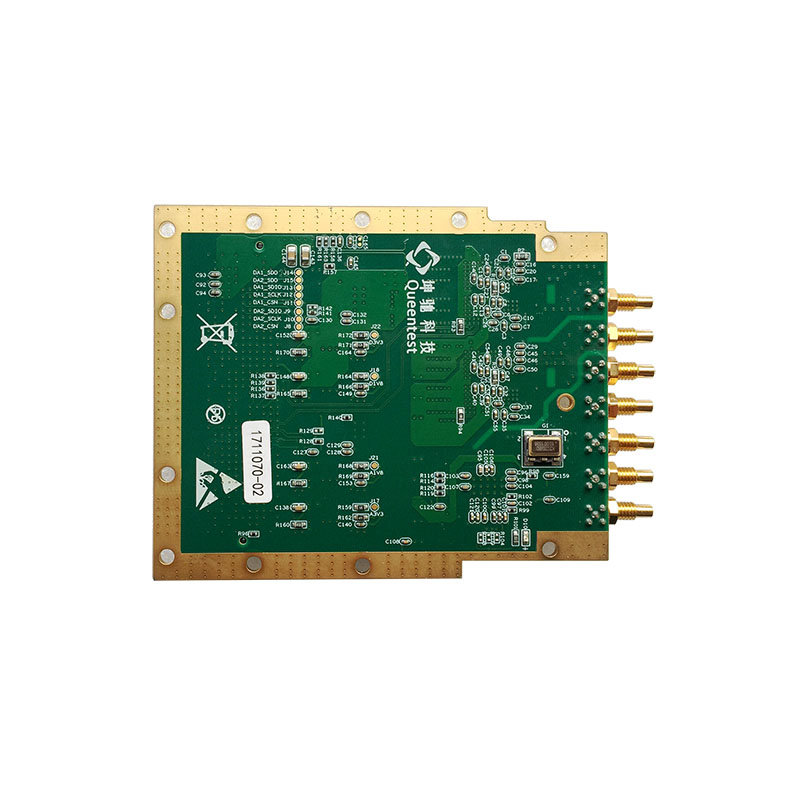

QT7225是一款具有2通道輸出的轉換速率最高為2.5GSPS的DAC回放板，DAC位數14bit;板卡基于ADI的DAC芯片AD9739BBC和時鐘芯片AD9516設計;板卡支持3路觸發輸出/輸入通道;DAC的時鐘支持內部參考時鐘、外部參考時鐘、外部采樣時鐘三種方式;QT7225設計了風冷和導冷版本，能夠滿足用戶在特殊環境下的使用需求。

QT7225板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板（FCC）。前面板I/O裝配7個SMCC同軸連接器。可適配坤馳的多種FPGA載板，如QT70xxFPGA載板、其他第三方標準載板、及Xilinx和Altera等通用載板，以進行高帶寬的數據吞吐和高性能數據處理。

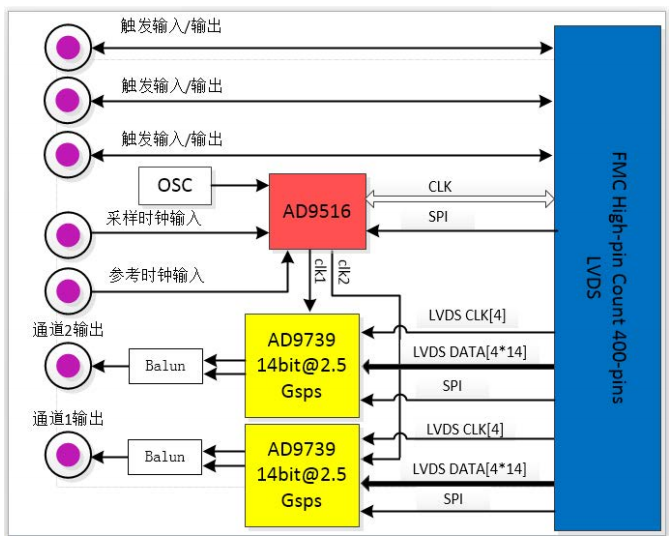

系統框圖

技術規格

• —— 7個SMCC的連接器，其中2個為模擬信號輸出1(DA1)和2(DA2)；一個為外部采樣時鐘輸入(EXT；一個為外部參考時鐘輸入（REF），3個為可由載板配置成輸入或者輸出的觸發信號(IO1，IO2，IO3)

• —— 采樣頻率：最高2.5GS/s，14bit

• —— 最大輸出頻率：大于2200MHz

• —— 輸出功率：大于-5dBm

• —— 適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

• —— 多種散熱方式：風冷或導冷

• —— AC耦合輸入

• —— 內外部時鐘可靈活選擇

• —— HPC高引腳數連接器

• —— 工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃

應用領域

• —— 軟件無線電

• —— 寬帶MIMO應用

• —— 數字波束成形

• —— （雷達/聲納）電子戰

• —— 物理實驗

• —— 信號智能檢測

• —— 航空航天和測試儀器
