產品簡介

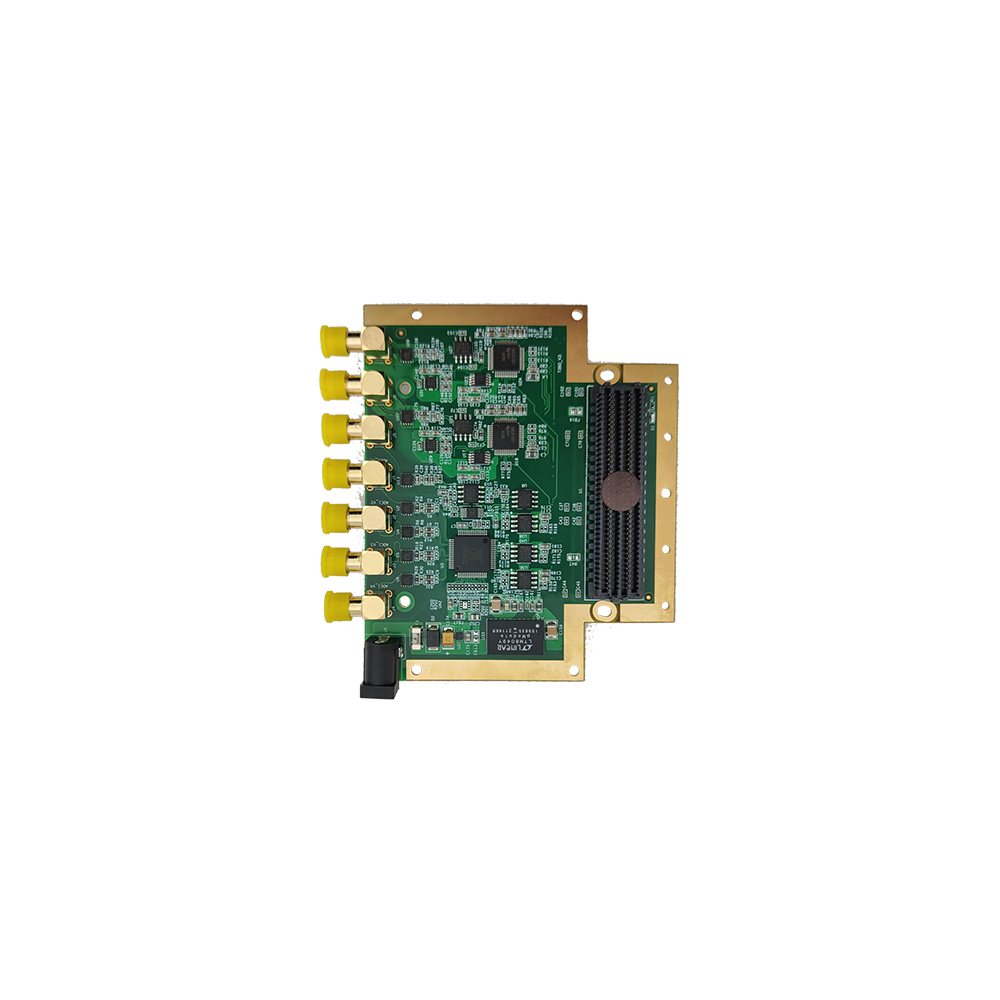

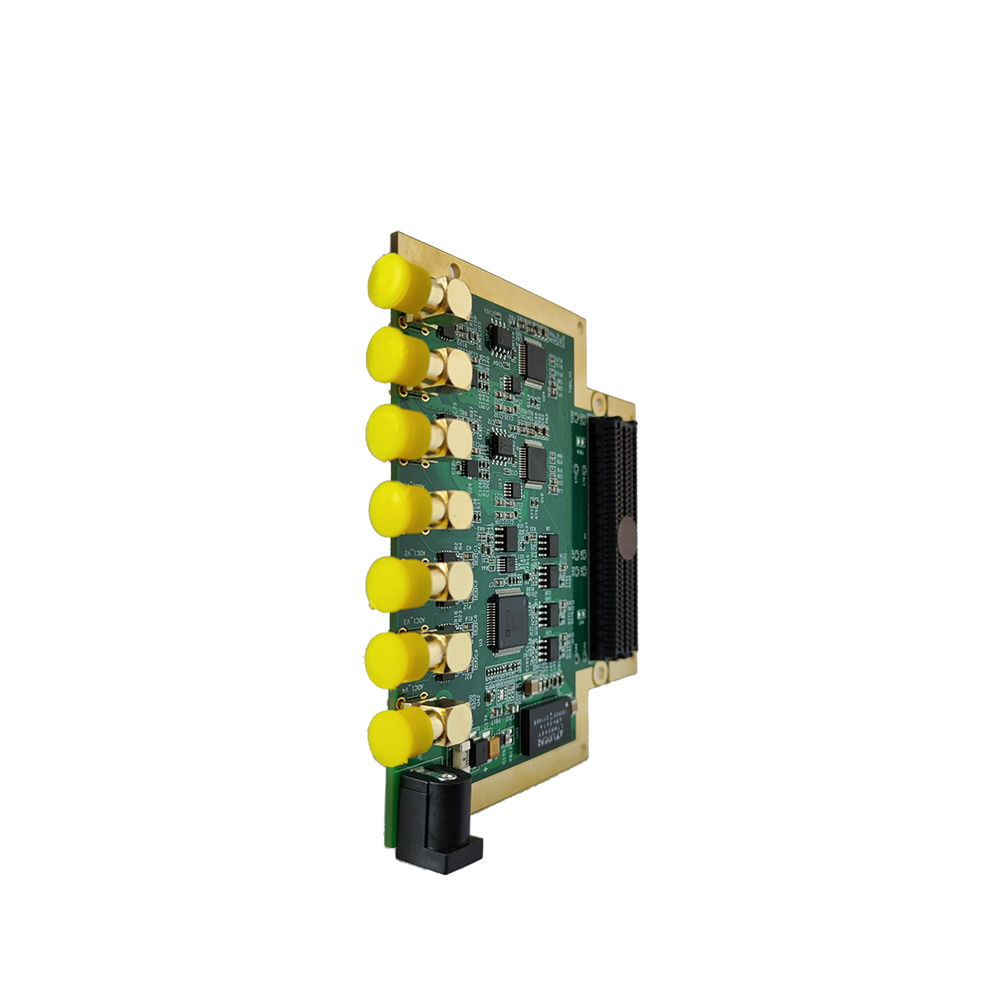

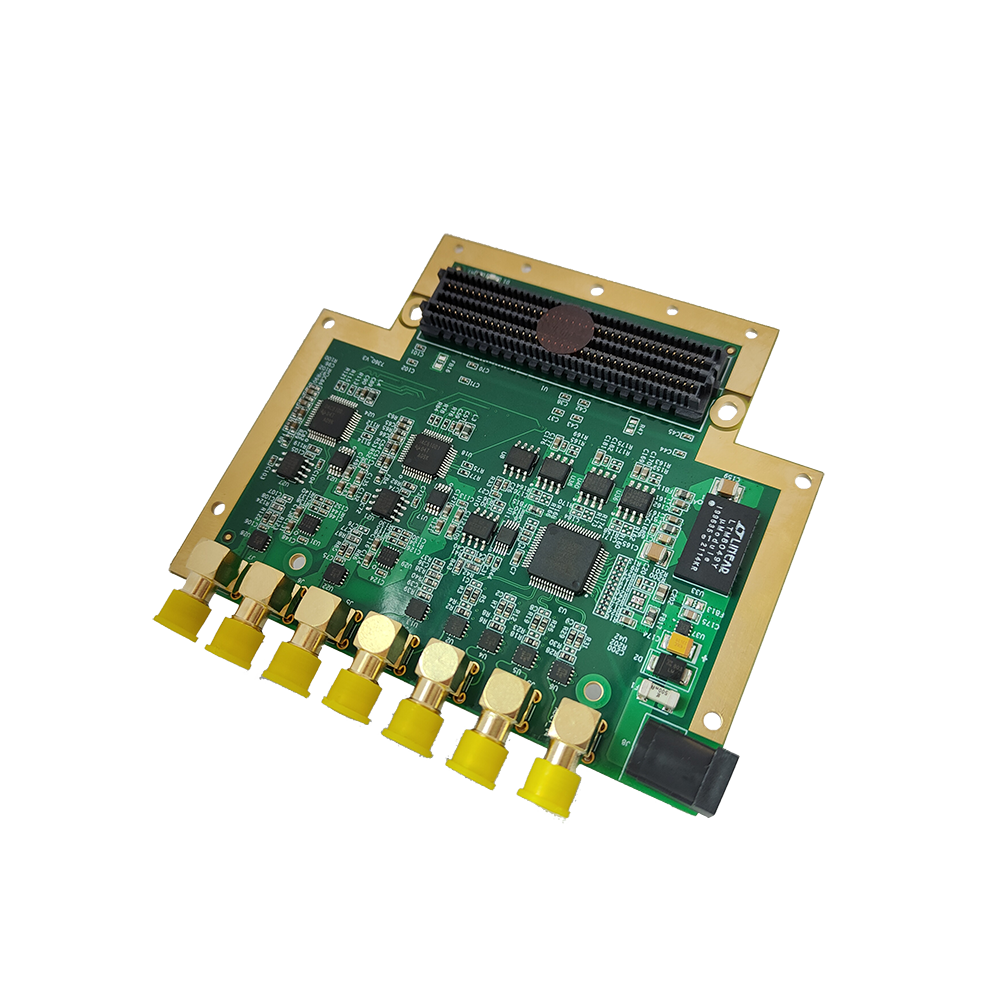

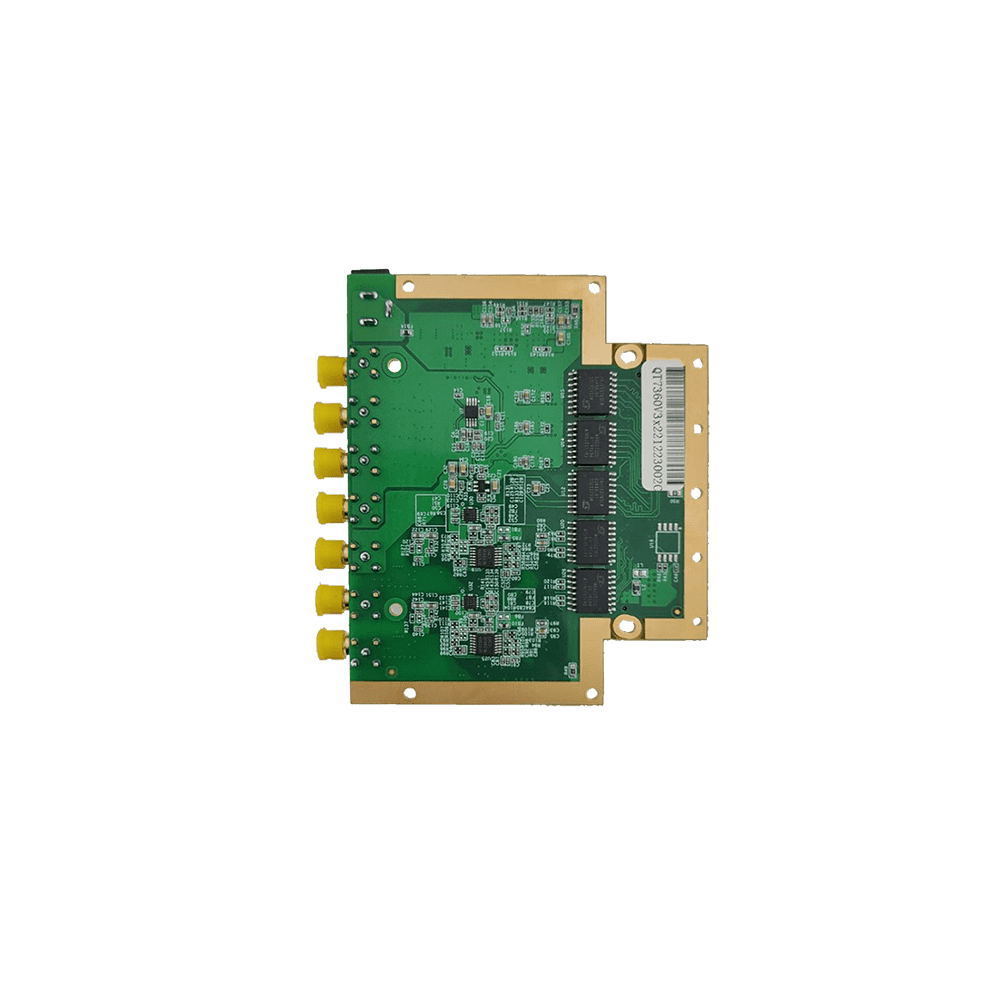

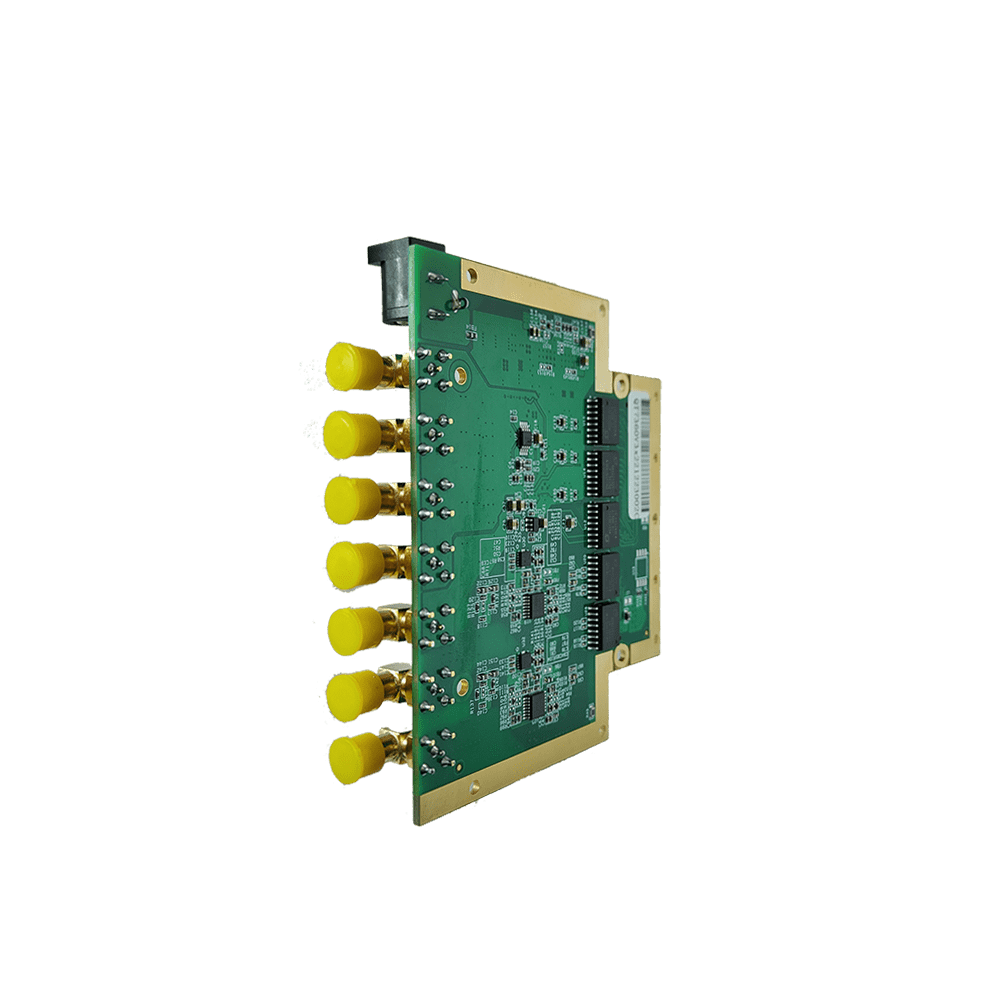

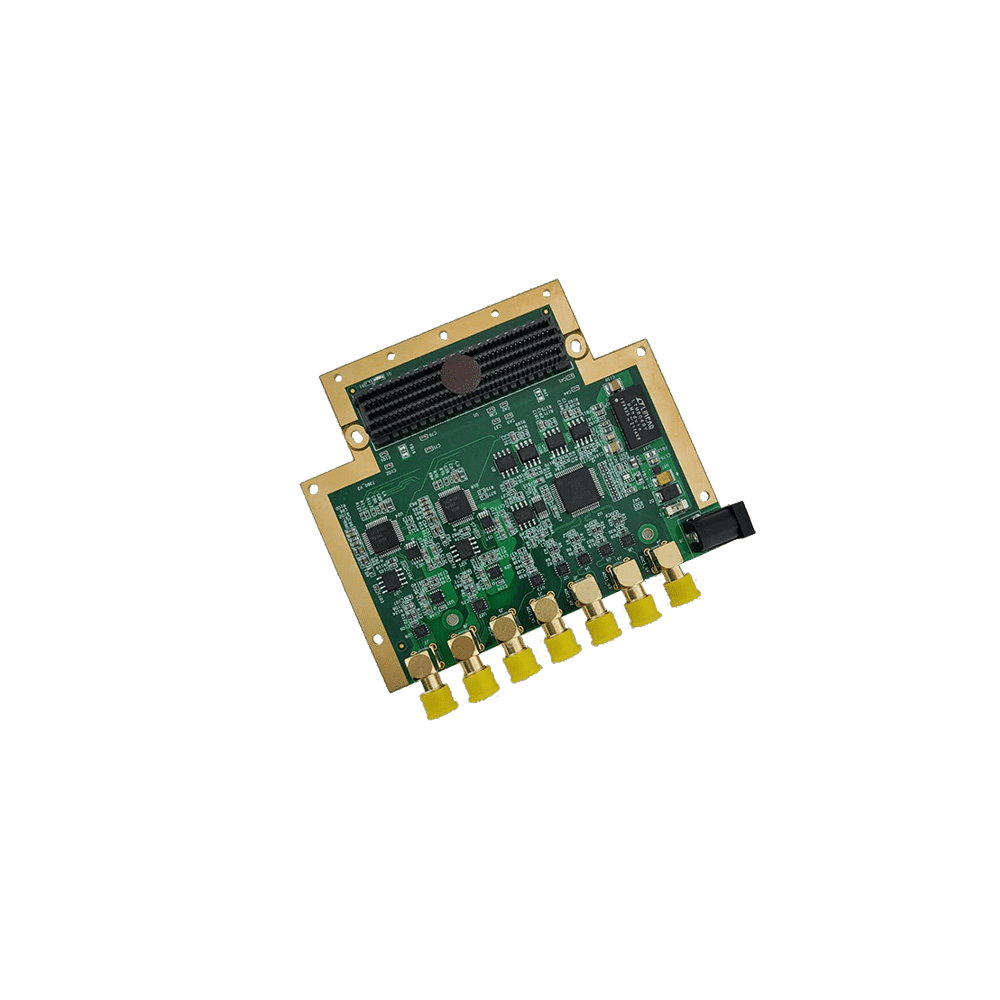

QT7360是一款多通道高分辨率的數據采集與信號發生卡。它集成了4通道16位同步采集ADC、1通道16位低功耗采集ADC和2通道18位電壓輸出DAC。它提供7個SSMC連接器作為對外接口，采用符合ANSI/VITA 57.1-2008 標準的LPC FMC連接器，可搭載于FMC通用載板上使用，如Xilinx VC706，KC705等，及坤馳QT7010，QT7011，QT7020等通用FPGA載板。
系統框圖
技術規格
——4通道同步采樣ADC采用1顆ADI的AD7606-4，16bit精度，采樣率≥10KSPS，可支持±10V/10K Ω輸入；
——1通道低功耗ADC采用1顆ADI的AD7988-1，16bit精度，采樣率≥10KSPS，可支持±15V/10K Ω輸入；
——2通道電壓輸出DAC采用2顆ADI的AD5780，18bit精度，采樣率≥10KSPS，可支持±10V/10K Ω輸出；
——硬件可兼容外部+12V供電；
——共7個SSMC接口，1個FMC/LPC接口；
——所有通道均為直流耦合并有TVS保護；
——LPC端連接子板的所有信號均經過隔離芯片；
——板載一顆LED電源狀態指示燈；
應用領域
——醫療儀器
——測試與測量
——數據采集系統
——工業控制與自動化
——電力線監控和保護系統
主要性能與指標
|
模擬輸入（AD1-AD4）
|
模數轉換器 ADC
|
|
(1)輸入耦合方式:直流耦合;
(2)ADC芯片數量:1片;
(3)模擬輸入范圍:±10V;
(4)積分非線性（INL）:±0.5 LSB ;
(5)輸入阻抗:10KOhm;
(6)連接器:SSMC;
|
(1)單片集成4通道;
(2)位數:16bit;
(3)最小采樣率：10KS/s
|
|
模擬輸入（AD5）
|
模數轉換器 ADC
|
|
(1)輸入耦合方式:直流耦合;
(2)ADC芯片數量:1片;
(3)模擬輸入范圍:±15V;
(4)積分非線性（INL）:±0.6 LSB ;
(5)輸入阻抗:10K Ohm;
(6)連接器: SSMC ;
|
(1)單片單通道;
(2)位數:16bit;
(3)最小采樣率：10KS/s
|
|
模擬輸出（DA1/DA2）
|
數模轉換器 DAC
|
|
(1)輸出耦合方式:直流耦合;
(2)DAC芯片數量:2片;
(3)模擬輸出范圍：±10V ;
(4)積分非線性（INL）:±1 LSB;
(5)輸出阻抗:10K Ohm;
(6)連接器: SSMC ;
|
(1)單片單通道;
(2)位數:18bit;
(3)最小采樣率: 10KS/s
|
|
FMC 接口
|
功耗
|
|
(1) LPC: ASP-134604-01 ;
(2) LA(0:23):
LVCMOS 1.8V、 2.5V；
|
(1)+12V: 0.35 A max;
(2)+3.3VAUX: NC;
(3)+3.3V:0.01 A max ;
(4)VADJ:0.2 A max;
|
