產品簡介

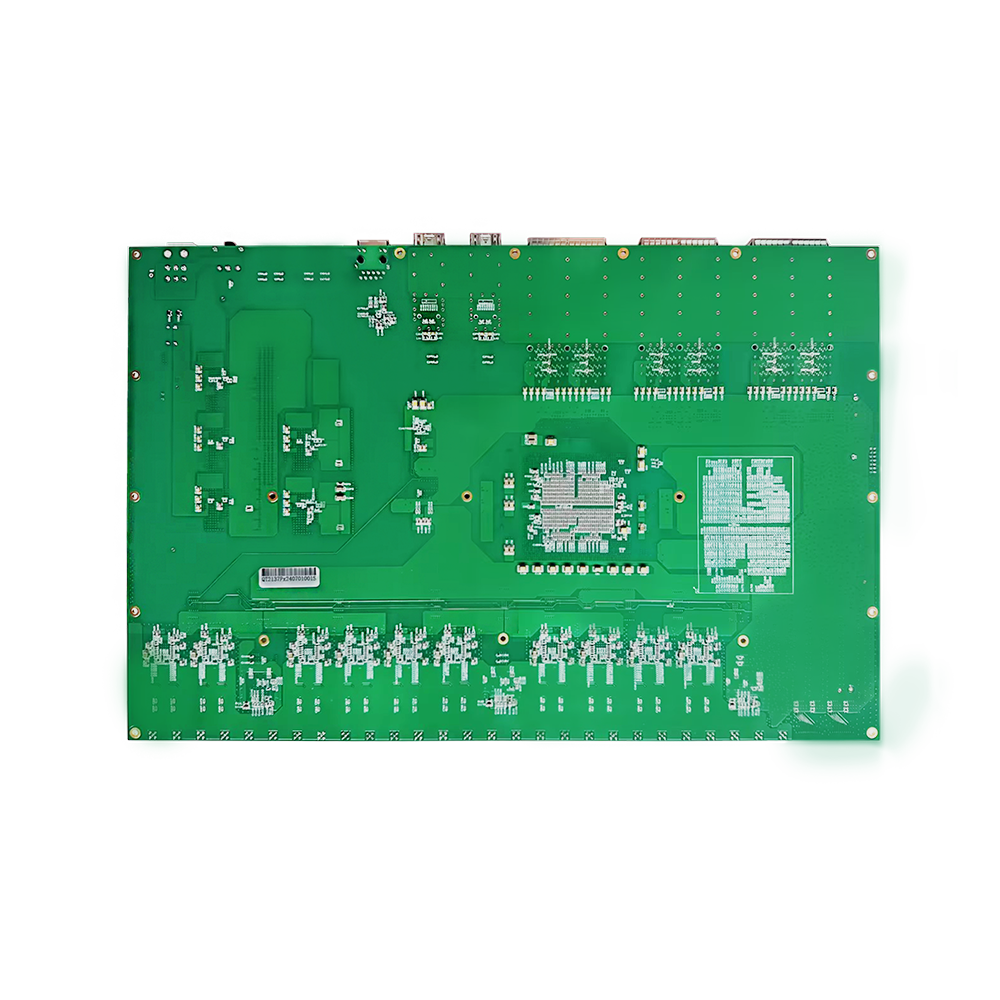

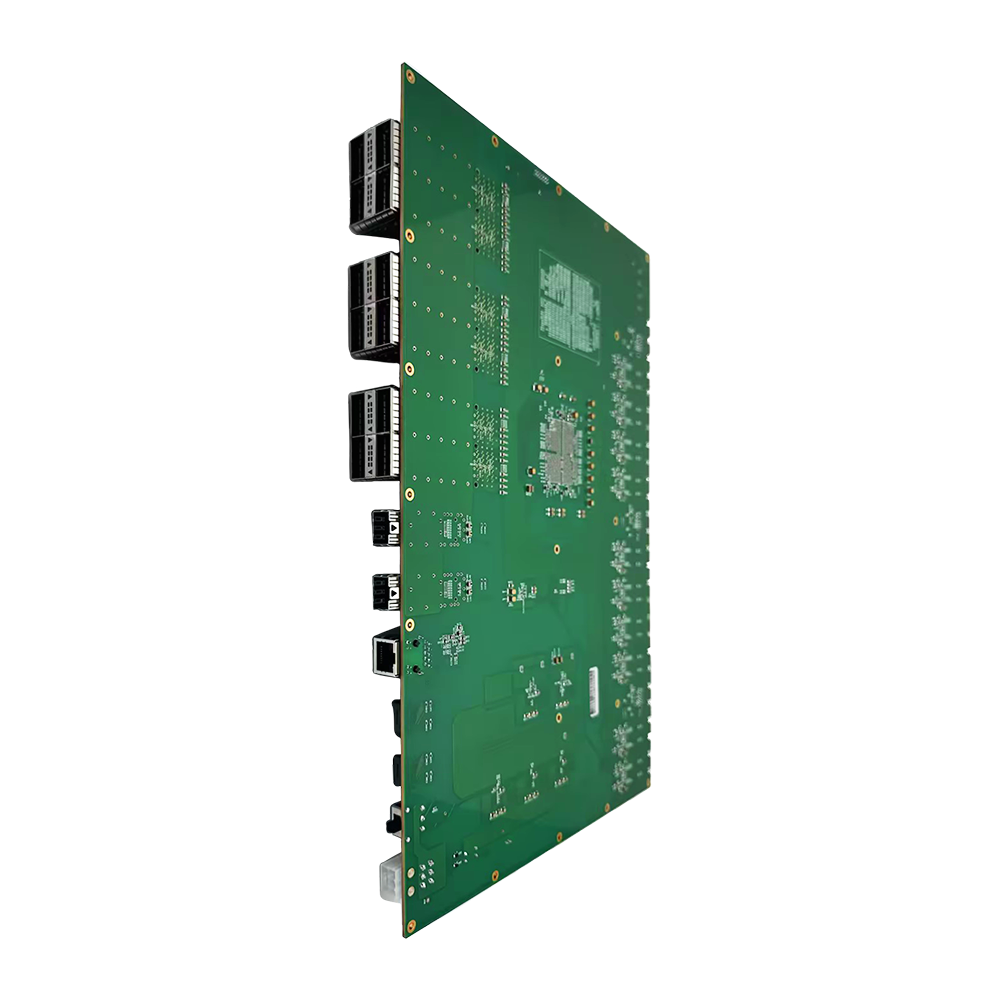

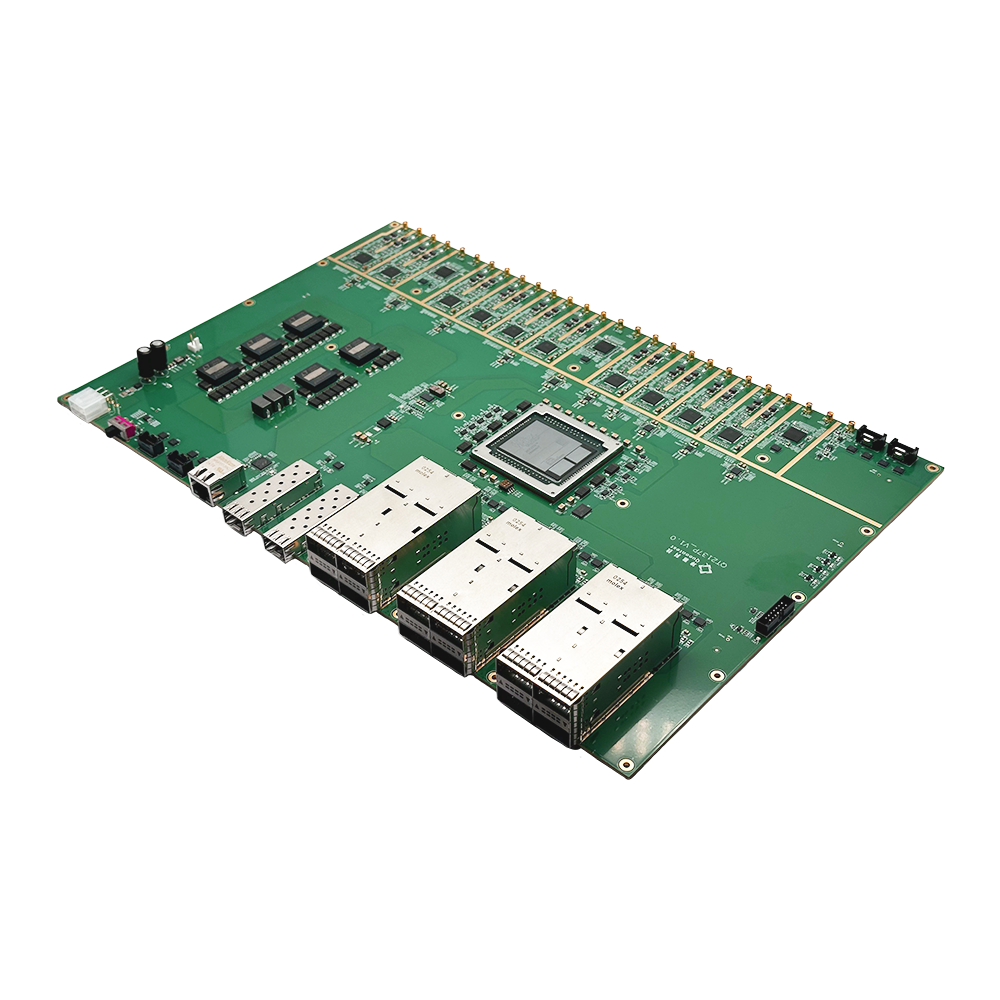

QT2137P是一款最大可提供20路ADC接收通道的高性能采集板卡。每路A/D通道支持1GS/s的采樣率，分辨率為14bit，模擬輸入帶寬可達500MHz，交流耦合，輸入阻抗50歐姆。板卡支持外部觸發/同步輸入和外部參考時鐘，可以實現20路模擬信號同步采樣。板卡選用Xilinx的Virtex UltraScale+系列中最高階的XCVU37P-FSVH2892作為處理芯片（管腳可以兼容XCVU35P-FSVH2892，主要差別在于Logic Cell，I/O和DSP Slices等資源不同），其內置高達8GB的HBM（High Bandwidth Memory，高帶寬內存），可以實現高速數據通信及高速數據處理。

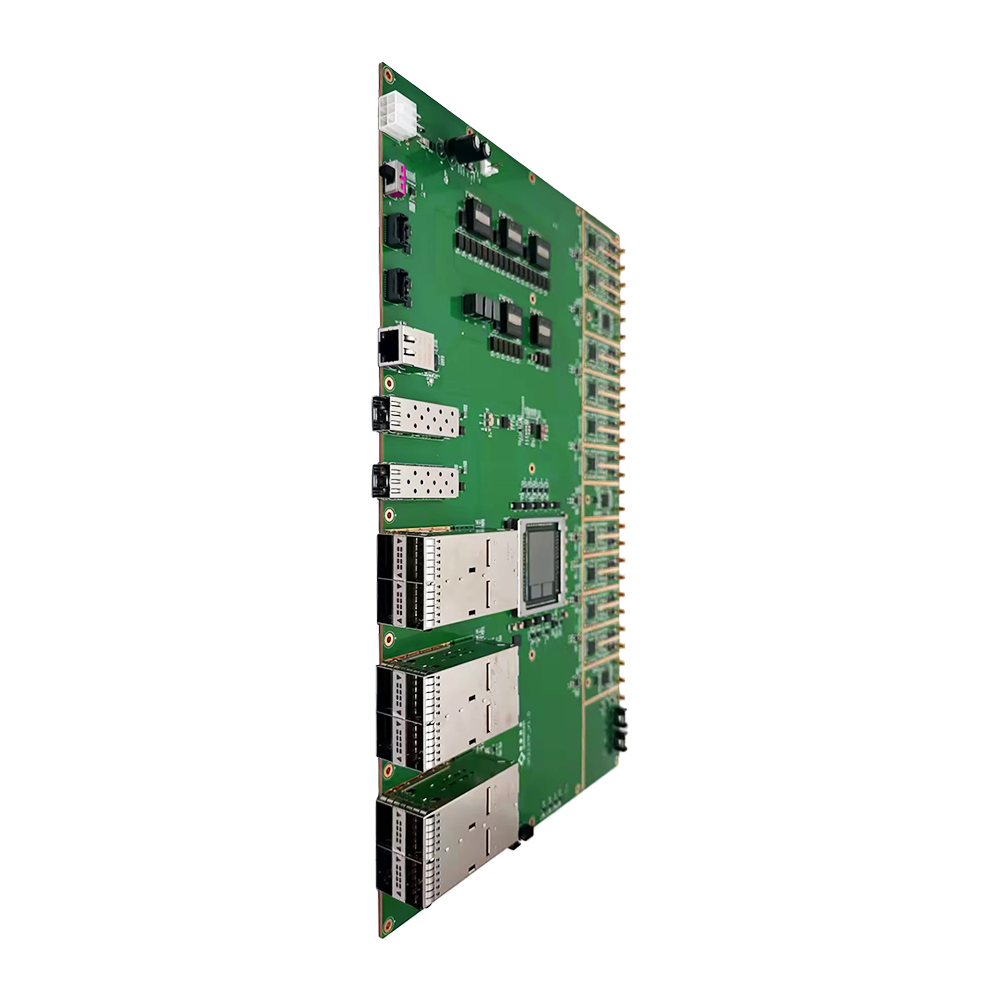

QT2137P板載2個SFP+連接器和3個4通道的QSFP28連接器，能對外提供12路100G光口和2路10G光口。載板1個2mm間距2x7形式雙排針JTAG口，1個標準RJ45 形式千兆網口以及4個矩形連接器，共可支持4x16路GPIO信號，具有很強的擴展性。

產品特征:

• FPGA默認為XCVU37P-2FSVH2892E；

• 兼容XCVU35P-FSVH2892；

• FPGA內置8G HBM（High Bandwidth Memory，高帶寬內存）；

• 板載1個2Gb/4bit的加載SPI Flash；

• 多種形式的通訊接口，包括JTAG、千兆網口；

• 4個支持16路GPIO信號的矩形接口；

• 20路1GS/s采樣率14bit的A/D通道；

• 支持外部觸發/同步輸入和外部參考時鐘；

• 2個SFP+連接器和3個4通道的QSFP28連接器，能對外提供12路100G和2路10G光纖接口；

• 獨立12V ATX電源輸入接口；

• 板卡尺寸為380mm x 250mm（不含連接器）；

• 重要性能指標。

應用:

• 雷達、軟件無線電等

• FPGA信號處理

• 實時多算法處理的在線測試驗證

• 測試測量快速環境搭建

• 高速光纖、采集應用
